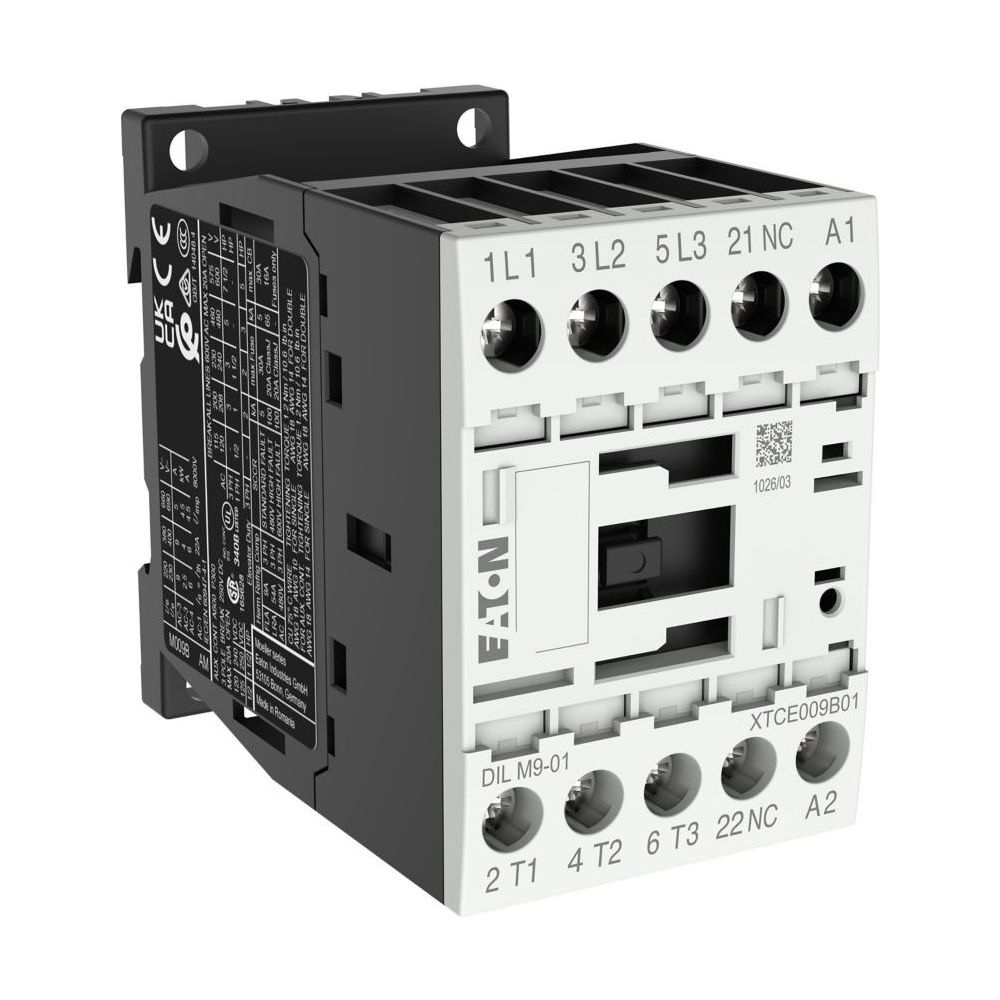

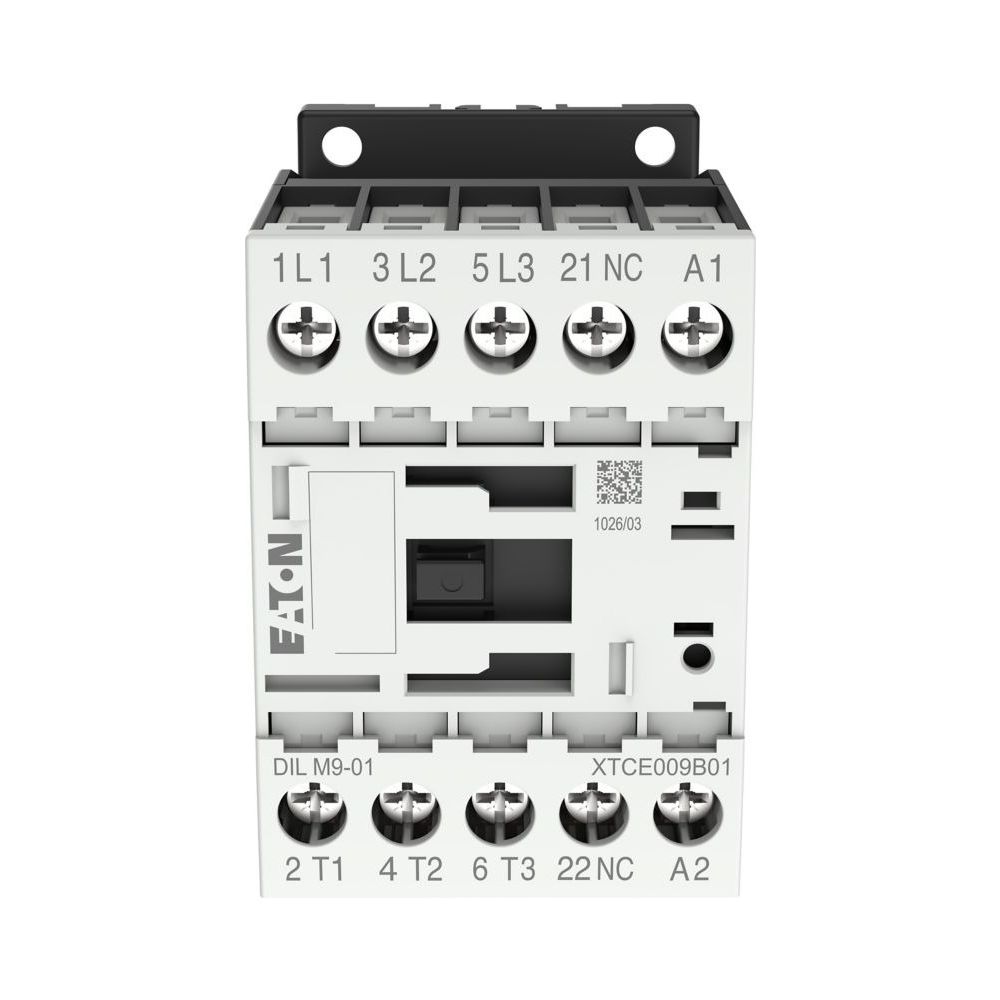

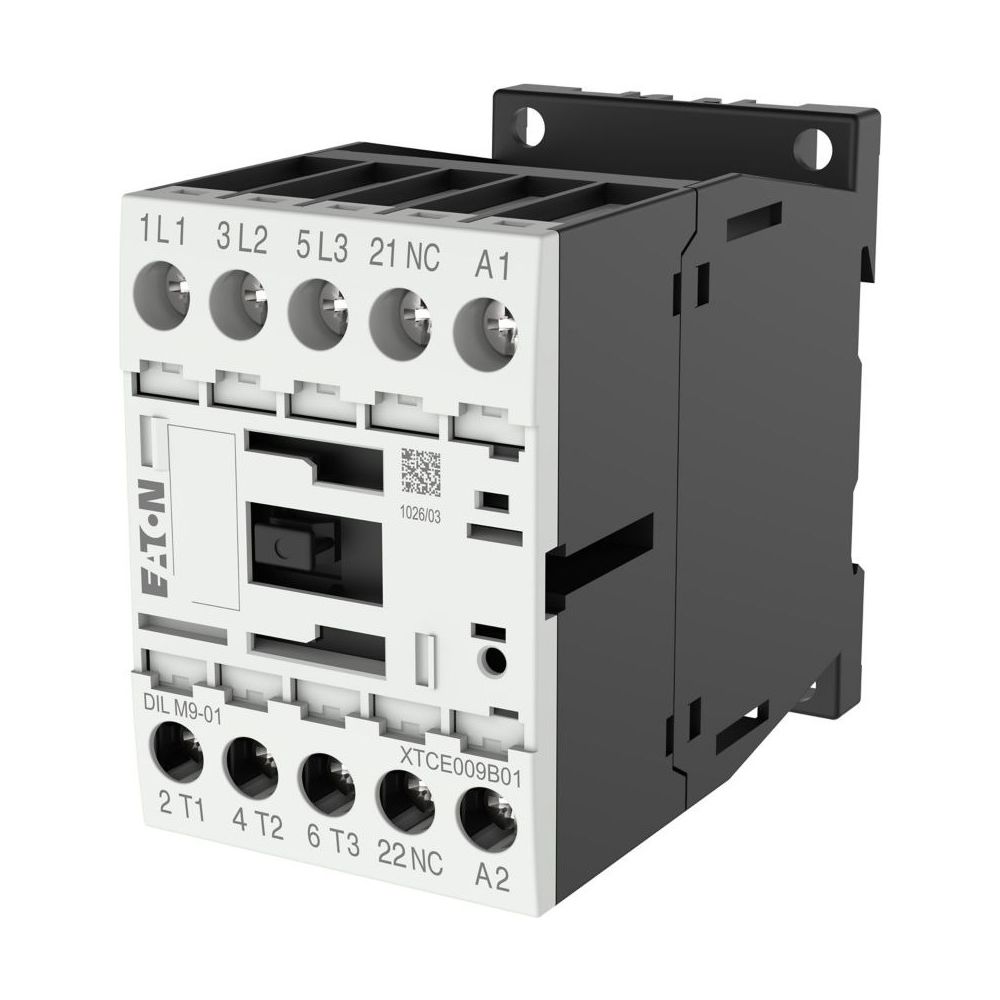

Eaton Leistungsschütz DILM9-01, 3-polig 4kW 400V, 1 Ö 24V 50/60Hz, Schraubklemmen

Dieses 3-polige Leistungsschütz aus der Eaton Moeller series DILM ist für den zuverlässigen Betrieb von Motoren und elektrischen Lasten konzipiert. Das Gerät arbeitet mit einer Wechselstrombetätigung bei 24 V (50/60 Hz) und ist für eine Bemessungsbetriebsleistung von 4 kW bei 400 V ausgelegt. Dank der integrierten Spiegelkontakt-Ausstattung eignet es sich für anspruchsvolle industrielle Anwendungen.

Vielseitige Einsatzmöglichkeiten

Das Schütz ist für verschiedene Gebrauchskategorien optimiert, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es unterstützt Motoren der Effizienzklasse IE3, was eine Integration in moderne Anlagen ermöglicht. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Verbindung ermöglichen.

Robuste Konstruktion

Mit einer Schutzart von IP20 und einer mechanischen Lebensdauer von bis zu 10 Millionen Schaltvorgängen bietet das Bauteil eine hohe Betriebssicherheit. Die kompakten Abmessungen von 45 mm Breite ermöglichen eine platzsparende Montage im Schaltschrank. Das Gerät ist für einen Verschmutzungsgrad von 3 ausgelegt.

Das Leistungsschütz überzeugt durch seine Schaltleistung und Flexibilität bei der Ansteuerung von Motoren und Widerstandslasten. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und der 24 V Wechselstrombetätigung stellt es eine leistungsfähige Komponente für die Automatisierungstechnik dar. Die Montage mittels Schraubanschlüssen und die Eignung für IE3-Motoren machen es zur Wahl für professionelle Schaltanlagen.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
• Steuerspeisespannung: 24 V AC (50/60 Hz)
• Hilfskontakte: 1 Öffner
• Anschlusstechnik: Schraubklemmen
• Schutzart: IP20
• Breite: 45 mm
• Gewicht: 0,24 kg
