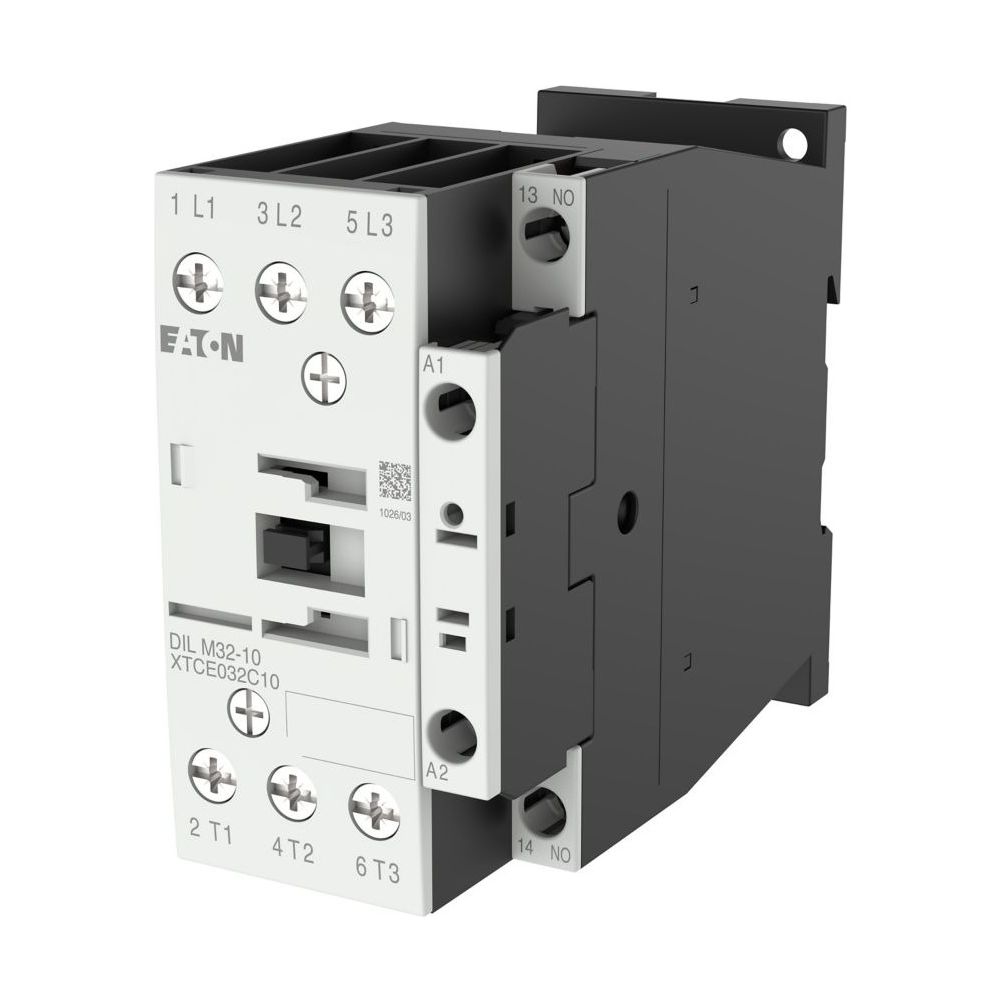

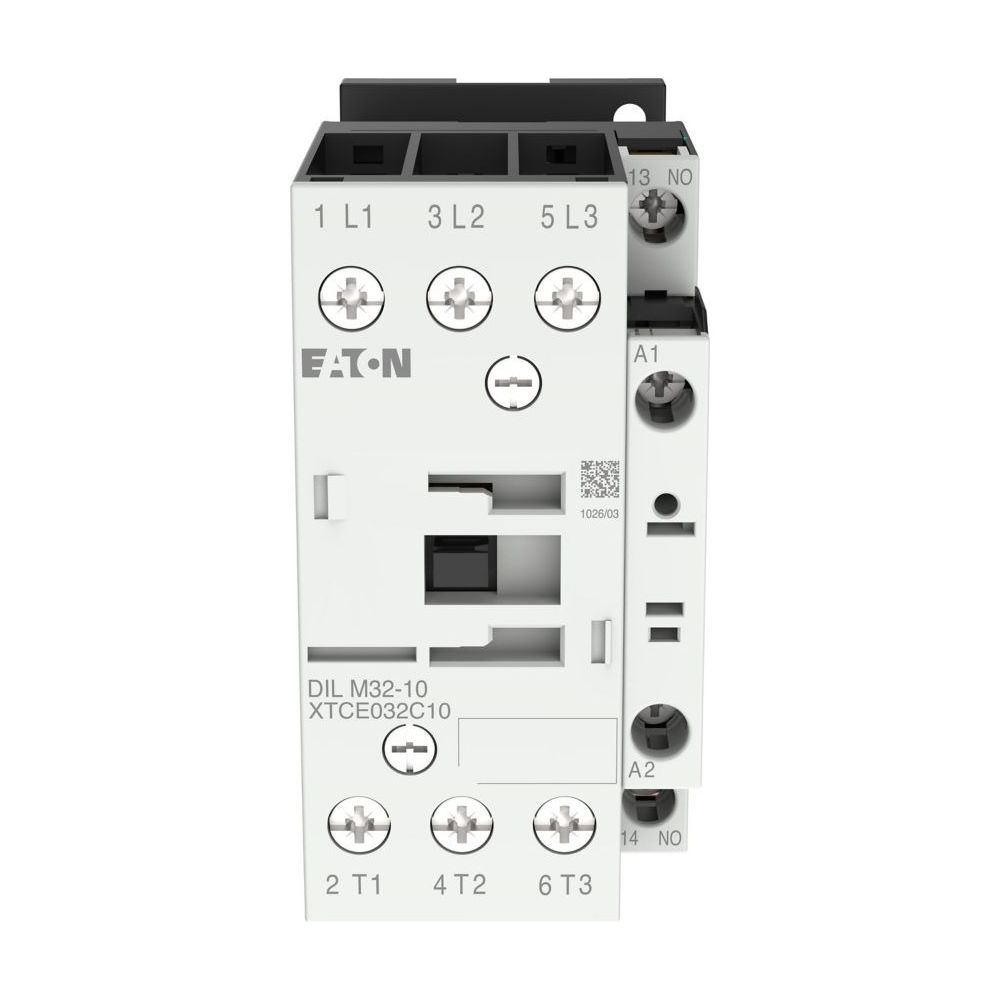

Eaton Leistungsschütz DILM DILM32-10, 3-polig 15kW, 110V 50Hz 120V 60Hz, Schraubklemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V eignet sich das Gerät für anspruchsvolle Anwendungen in der Industrie und Gebäudetechnik, einschließlich der Steuerung von Motoren der Effizienzklasse IE3.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt ein breites Spektrum an Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Dies ermöglicht den Einsatz bei Schaltvorgängen wie Anlassen, Ausschalten im Betrieb, Reversieren oder Tippen. Die robuste Konstruktion in der Rahmengröße FS2 gewährleistet eine hohe mechanische Lebensdauer von 10 Millionen Schaltspielen.

Installation und Anschluss

Die Anbindung erfolgt über Schraubklemmen, die eine sichere Kontaktierung der Leiter ermöglichen. Das Gerät ist für eine Wechselstrombetätigung ausgelegt und arbeitet mit einer Steuerspeisespannung von 110 V bei 50 Hz beziehungsweise 120 V bei 60 Hz. Dank der kompakten Bauweise mit einer Breite von 45 mm lässt sich das Schütz effizient in Schaltschränke integrieren.

Das Leistungsschütz überzeugt durch seine hohe Schaltleistung und Flexibilität bei verschiedenen Lastarten. Mit einem Bemessungsbetriebsstrom von 32 A bei AC-3 und 15 kW Leistung bei 400 V bietet es eine stabile Lösung für die Motorsteuerung. Die Eignung für IE3-Motoren und die robuste Ausführung machen es zu einer verlässlichen Komponente für professionelle Schaltanlagen.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 45 A
• Steuerspeisespannung (AC 50 Hz): 110 V
• Steuerspeisespannung (AC 60 Hz): 120 V
• Anschlusstechnik: Schraubklemmen
• Breite: 45 mm
• Höhe: 85 mm
• Tiefe: 97 mm
