Beschreibung

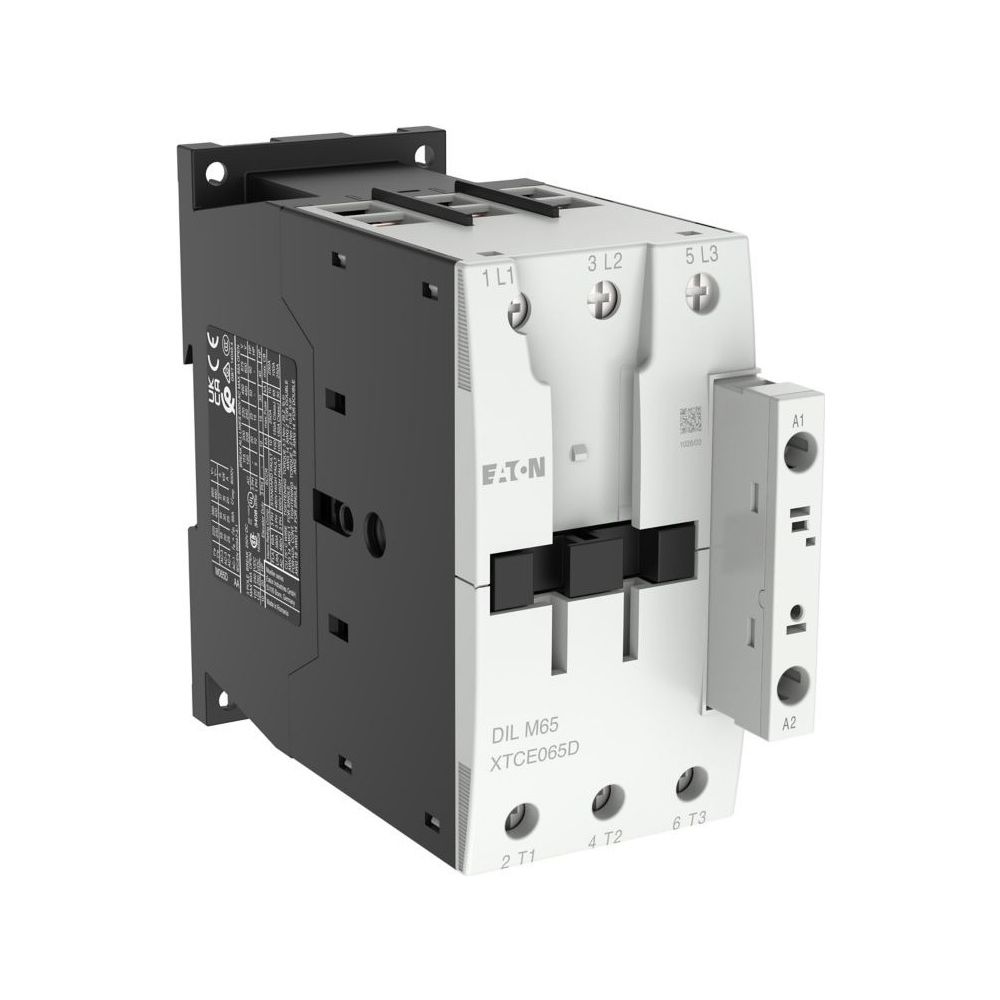

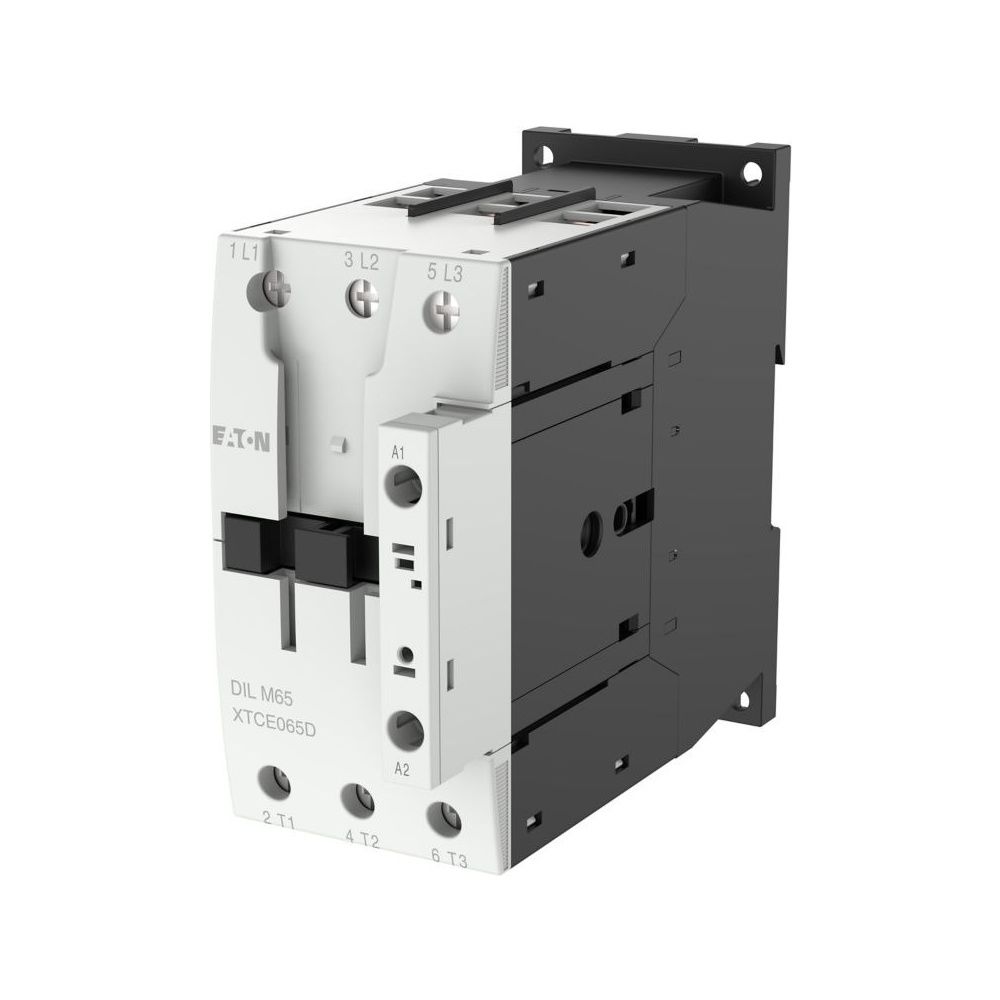

Eaton Leistungsschütz DILM65, 3-polig, 30kW, 110V 50Hz/120V 60Hz, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 30 kW bei 400 V eignet sich das Gerät für anspruchsvolle Anwendungen in der Industrie und Gebäudetechnik. Es unterstützt Motoren der Effizienzklasse IE3 und arbeitet mit einer zuverlässigen Wechselstrombetätigung.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für den Betrieb von Käfigläufermotoren. Dies umfasst Funktionen wie das Anlassen, Ausschalten während des Betriebs, Reversieren und Tippen. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Kontaktierung ermöglichen.
Robuste Konstruktion
Das Gerät ist für eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen ausgelegt und für den Einsatz in einer Höhenlage von bis zu 2000 m spezifiziert. Die kompakte Bauweise mit einer Breite von 55 mm ermöglicht eine effiziente Platznutzung im Schaltschrank. Durch die Auslegung auf eine Einschaltdauer von 100 % ist ein dauerhafter Betrieb unter den spezifizierten Bedingungen sichergestellt.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 30 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 65 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 98 A
- Polzahl: 3-polig
- Bemessungssteuerspeisespannung (50 Hz): 110 V
- Bemessungssteuerspeisespannung (60 Hz): 120 V
- Anschlusstechnik: Schraubklemmen
- Breite: 55 mm
- Höhe: 115 mm
- Tiefe: 132,1 mm
Dieses Leistungsschütz bietet eine leistungsstarke Lösung für die Motorsteuerung und industrielle Schaltaufgaben. Mit einer Bemessungsbetriebsleistung von 30 kW bei 400 V und einem Bemessungsbetriebsstrom von 65 A in der Kategorie AC-3 deckt es ein breites Spektrum an Anforderungen ab. Die zuverlässige Wechselstrombetätigung und die Eignung für IE3-Motoren machen es zu einer flexiblen Komponente für moderne Schaltanlagen, die auf Langlebigkeit und präzise Schaltvorgänge ausgelegt sind.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-277891 |
| Breite | 55 |
| EAN | 4015082778910 |
| EAN-13 | 4015082778910 |
| Einschaltdauer | 100 |
| Gewicht | 0,923 kg |
| Höhe | 115 |
| Höhenlage | Max. 2000 |
| Lichtbogenzeit | 10 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 132,1 |
| Produktbreite | 55 |
| Produktgewicht | 0,872 |
| Produkthöhe | 115 |
| Produktkategorie | Schütze |
| Rahmengröße | FS3 |
| Schutzart | IP00 |
| Spannungsart | Wechselstrom |
| Tiefe | 132,1 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 1,9 |
| WEEE-Nr. | 92318050 |
