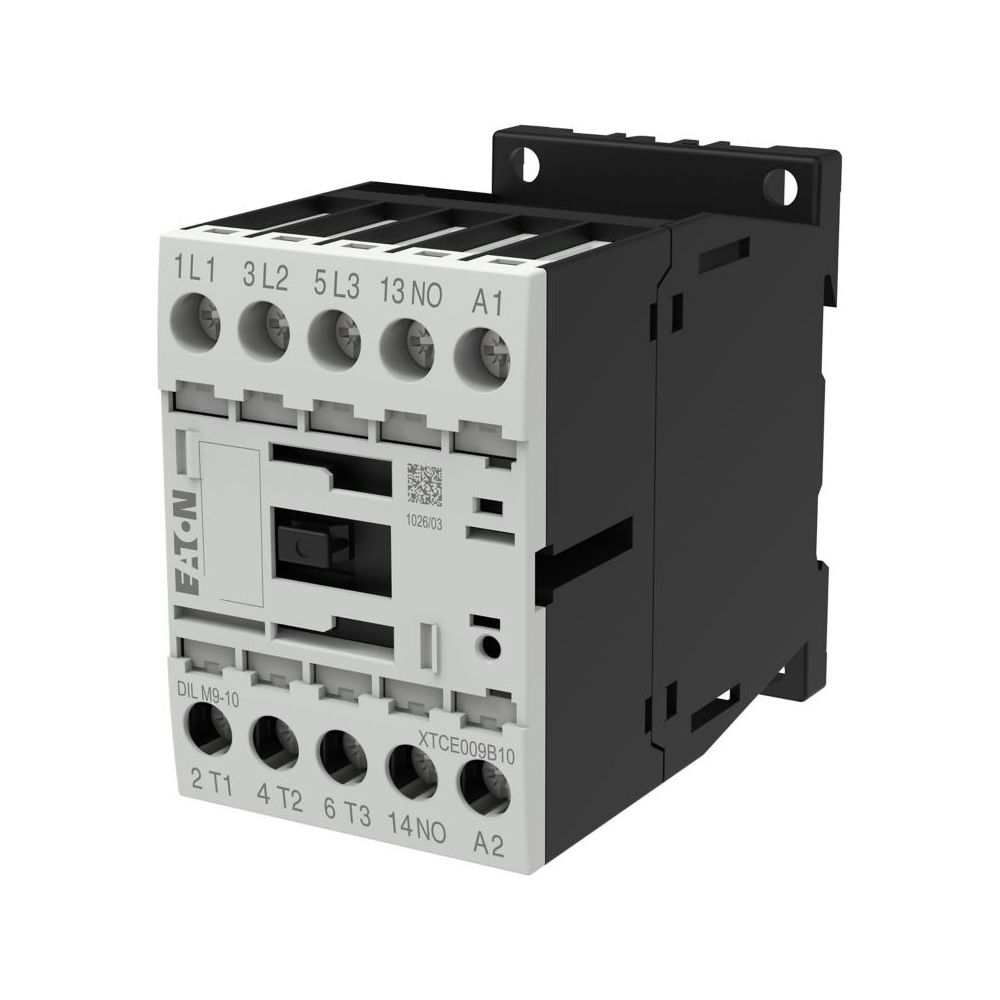

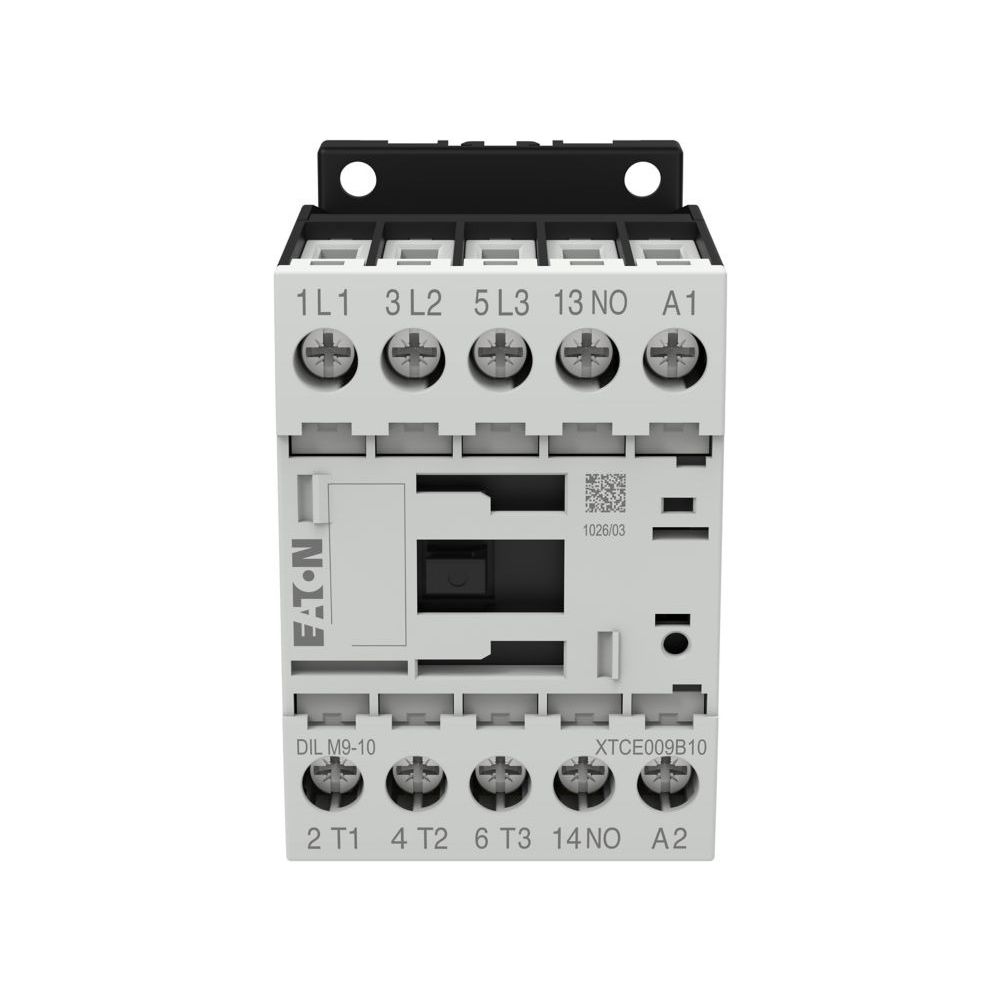

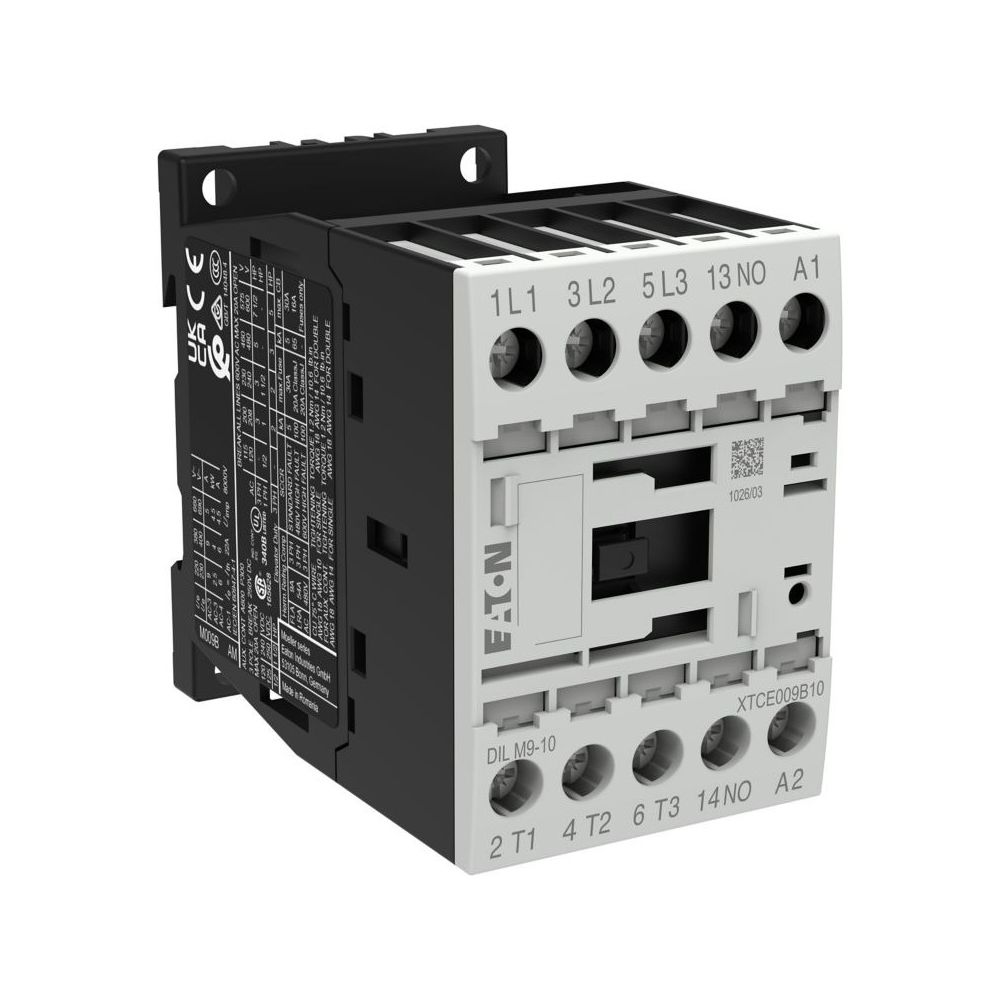

Eaton Leistungsschütz DILM9-10, 3-polig, 4kW, 24V 50/60Hz, Schraubklemmen, IP20
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie ist für den zuverlässigen Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V eignet sich das Gerät für anspruchsvolle Schaltaufgaben in industriellen Anwendungen und ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt die Gebrauchskategorien AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren ab. Dies ermöglicht Prozesse wie Anlassen, Ausschalten im Betrieb, Reversieren oder Tippen. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Verbindung ermöglichen. Dank der Schutzart IP20 ist das Gerät für den Einbau in Schaltanlagen ausgelegt.
Zuverlässige Schaltleistung
Die mechanische Lebensdauer von bis zu 10 Millionen Schaltvorgängen unterstreicht die Langlebigkeit des Bauteils. Mit einer Bemessungssteuerspeisespannung von 24 V bei 50/60 Hz und einer kompakten Bauweise lässt sich das Schütz effizient in Steuerungssysteme integrieren. Die hohe Schaltfrequenz von 9000 mechanischen Schaltspielen pro Stunde unterstützt einen kontinuierlichen Betrieb.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
- Bemessungssteuerspeisespannung: 24 V AC
- Hilfskontakte: 1 Schließer
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 68 mm
Durch die Kombination aus hoher Schaltleistung und robuster Bauweise bietet dieses Leistungsschütz eine effiziente Lösung für die Motorsteuerung. Mit einer Leistung von 4 kW bei 400 V und der Kompatibilität zu IE3-Motoren erfüllt es moderne Anforderungen an die Anlagentechnik. Die einfache Montage mittels Schraubanschlüssen und die hohe mechanische Lebensdauer machen es zu einer verlässlichen Komponente für den professionellen Schaltanlagenbau.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-276694 |
| Breite | 45 |
| EAN | 4015082766948 |
| EAN-13 | 4015082766948 |
| Einschaltdauer | 100 |
| Gewicht | 0,253 kg |
| Höhe | 68 |
| Lichtbogenzeit | 10 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,24 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Schutzart | IP20 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| WEEE-Nr. | 92318050 |
