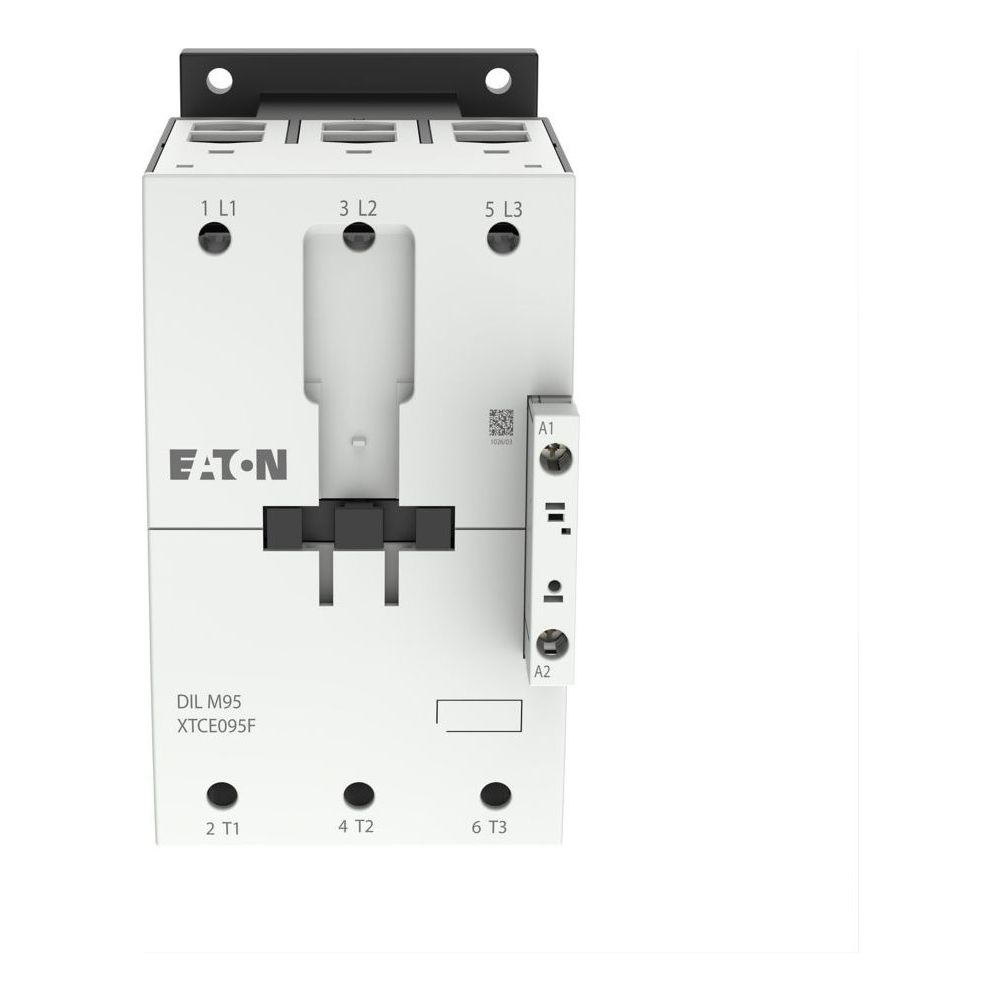

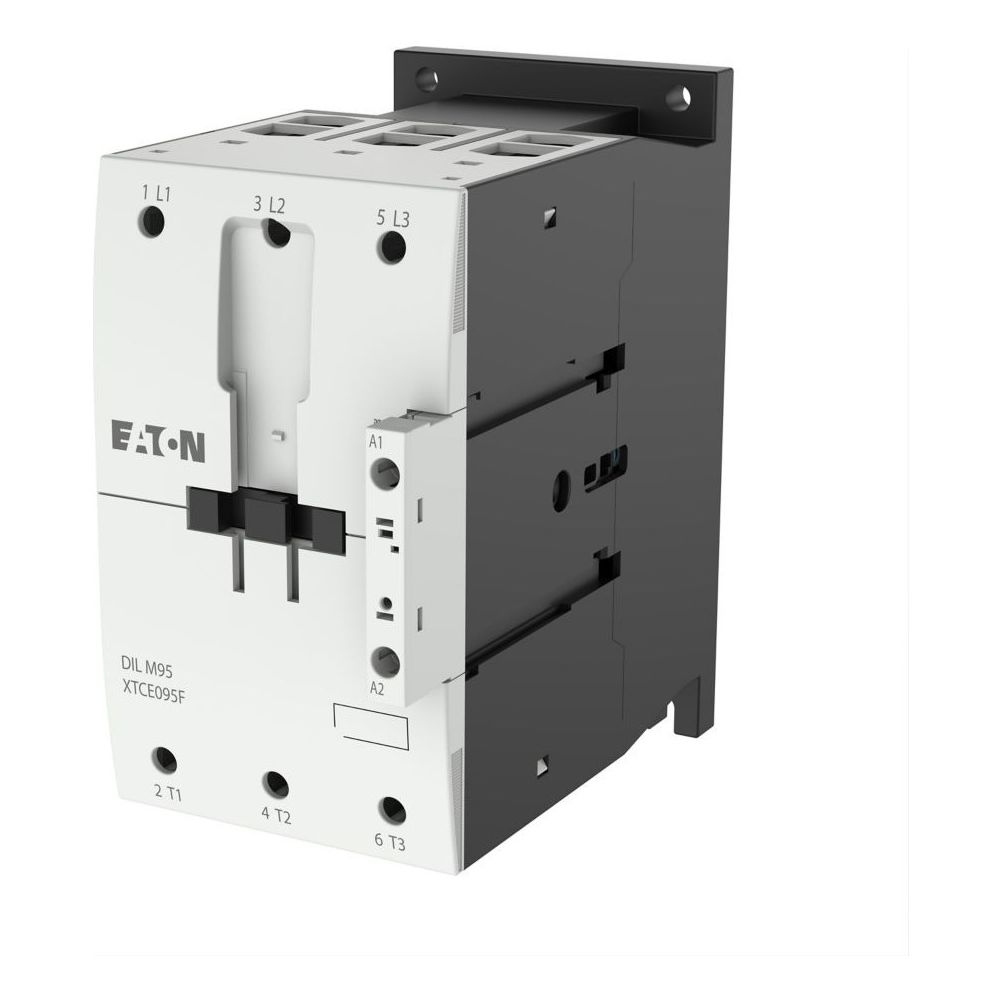

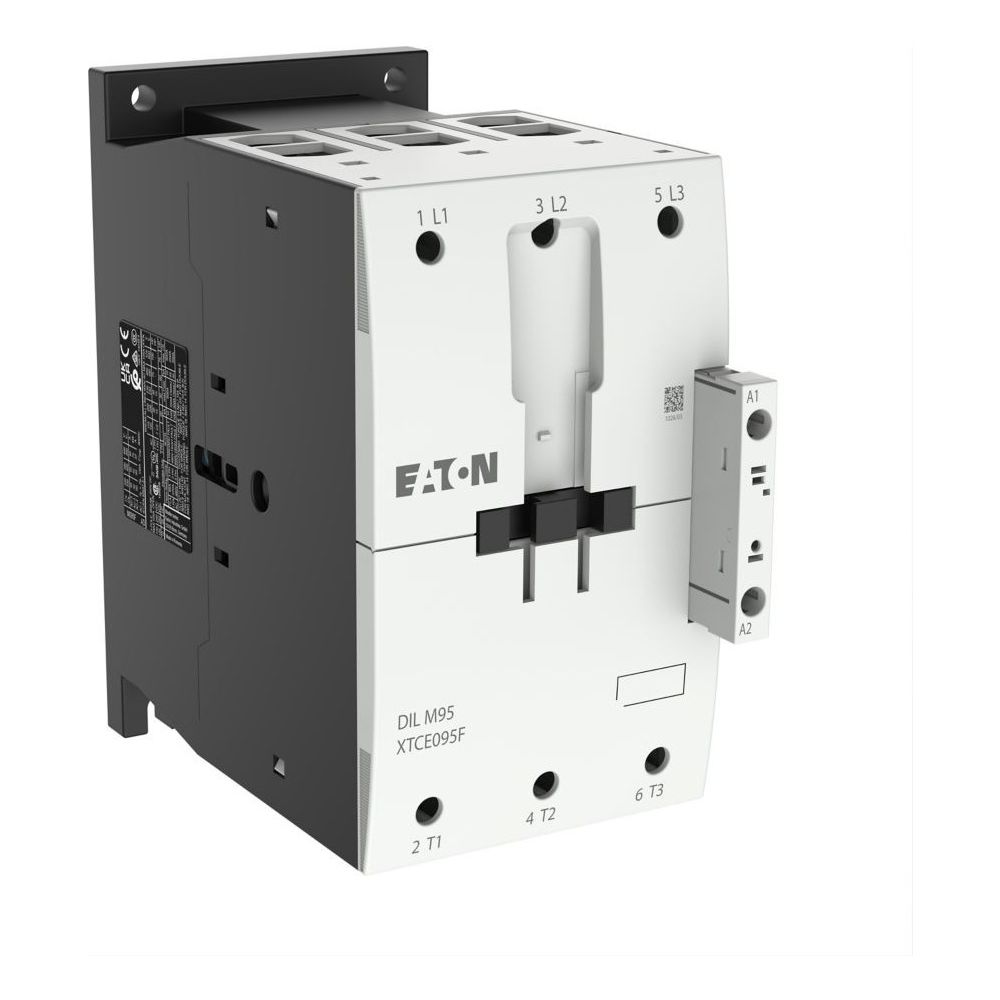

Eaton Leistungsschütz DILM95, 45kW, 3-polig, 110V 50Hz/120V 60Hz, Schraubklemmen

Das 3-polige Leistungsschütz aus der DILM-Serie von Eaton Moeller ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 45 kW bei 400 V eignet sich das Gerät für anspruchsvolle Anwendungen in der Schaltanlagentechnik. Es zeichnet sich durch eine robuste Wechselstrombetätigung aus und ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt ein breites Spektrum an Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Dies ermöglicht den sicheren Einsatz bei Schaltvorgängen wie Anlassen, Reversieren oder Tippen. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Kontaktierung ermöglichen. Das Gerät ist für eine mechanische Lebensdauer von 10 Millionen Schaltspielen ausgelegt und unterstützt eine Schalthäufigkeit von bis zu 3600 Schaltspielen pro Stunde.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 45 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 95 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 130 A
• Polzahl: 3-polig
• Bemessungssteuerspeisespannung (AC 50 Hz): 110 V
• Bemessungssteuerspeisespannung (AC 60 Hz): 120 V
• Anschlusstechnik: Schraubklemmen
• Schutzart: IP00
• Breite: 90 mm
• Höhe: 170 mm
• Tiefe: 160 mm

Durch die kompakte Bauweise und die hohe Schaltleistung bietet dieses Leistungsschütz eine effiziente Lösung für den professionellen Schaltanlagenbau. Die Kompatibilität mit IE3-Motoren und die Eignung für diverse Lastarten machen es zu einer flexiblen Komponente in komplexen Steuerungssystemen. Mit einer Bemessungsbetriebsleistung von 45 kW bei 400 V und einem Bemessungsbetriebsstrom von 95 A im AC-3-Betrieb stellt das Schütz eine zuverlässige Schaltlösung für industrielle Motorenanwendungen dar.
