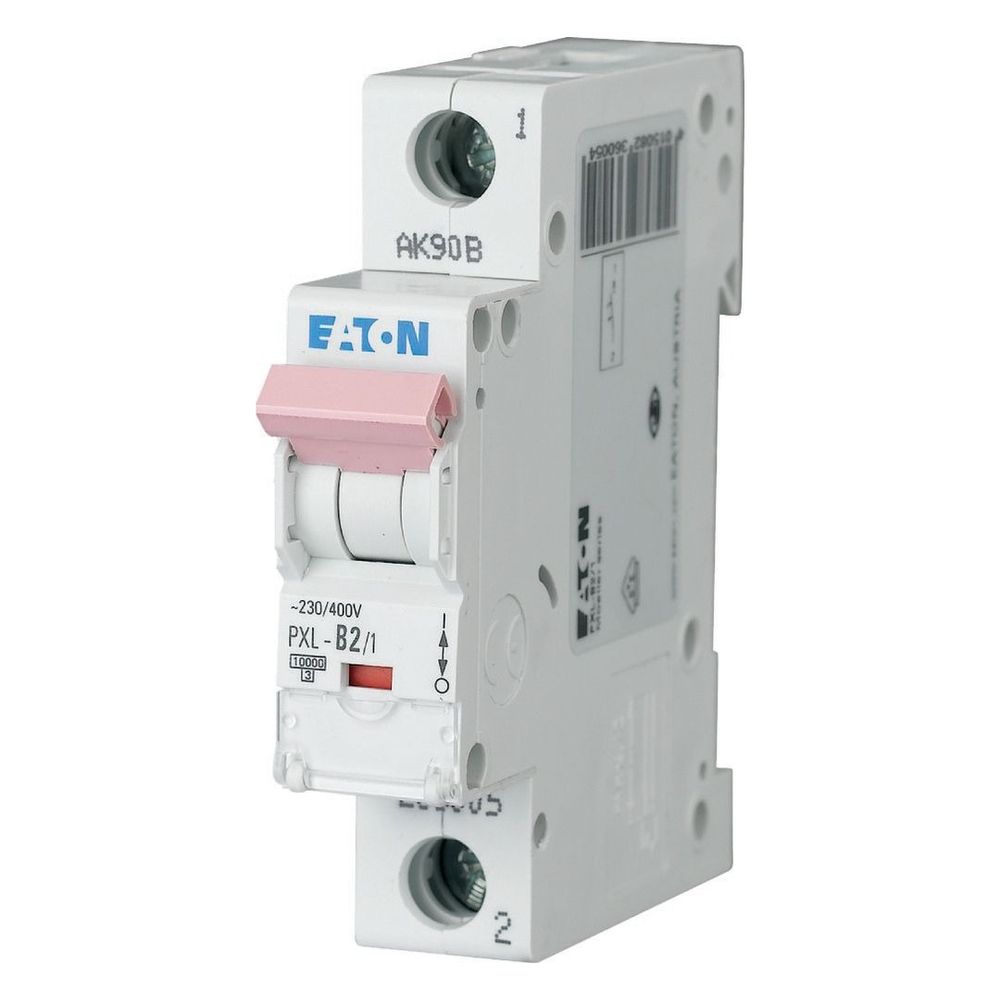

Eaton Leitungsschutzschalter xPole PXL-B2/1, 2A, 1-polig, 10kA, B-Charakteristik

Der einpolige Leitungsschutzschalter aus der xPole-Serie von Eaton Moeller dient der zuverlässigen Absicherung elektrischer Stromkreise in Wohn- und Zweckbauten. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 2 A bietet das modulare Installationsgerät ein Bemessungsschaltvermögen von 10 kA gemäß IEC/EN 60898-1. Das Gerät ist für den Betrieb in Wechselstromnetzen ausgelegt und zeichnet sich durch eine kompakte Bauweise mit einer Breite von einer Teilungseinheit aus.

Einsatz und Montage

Der Leitungsschutzschalter ist für den Einsatz in kommerziellen Anwendungen sowie im Wohnungsbau konzipiert. Die Montage erfolgt auf einer Tragschiene, wobei das Gerät eine Einbautiefe von 70,5 mm aufweist. Die Schutzart IP20 gewährleistet den Schutz gegen feste Fremdkörper. Für erweiterte Anforderungen im Schaltanlagenbau ist die Nachrüstung mit Zusatzeinrichtungen möglich. Der anschließbare Leiterquerschnitt für mehrdrähtige Leiter liegt im Bereich von 1 bis 25 Quadratmillimetern.

Technische Daten

• Bemessungsstrom: 2 A
• Auslösecharakteristik: B
• Polzahl: 1-polig
• Bemessungsschaltvermögen: 10 kA
• Bemessungsspannung: 230 V
• Frequenz: 50 - 60 Hz
• Breite: 17,5 mm
• Schutzart: IP20
• Energiebegrenzungsklasse: 3
• Umgebungstemperatur: -25 bis 55 °C

Dieses Schaltgerät ermöglicht eine präzise Absicherung bei einer Bemessungsspannung von 230 V und einer Frequenz von 50 bis 60 Hz. Durch die Energiebegrenzungsklasse 3 und das Schaltvermögen von 10 kA erfüllt der Leitungsschutzschalter mit 2 A Bemessungsstrom die Anforderungen an moderne Elektroinstallationen. Die robuste Ausführung und die Möglichkeit zur Erweiterung durch Zusatzeinrichtungen machen das Modell zu einer flexiblen Lösung für die elektrische Absicherung.
