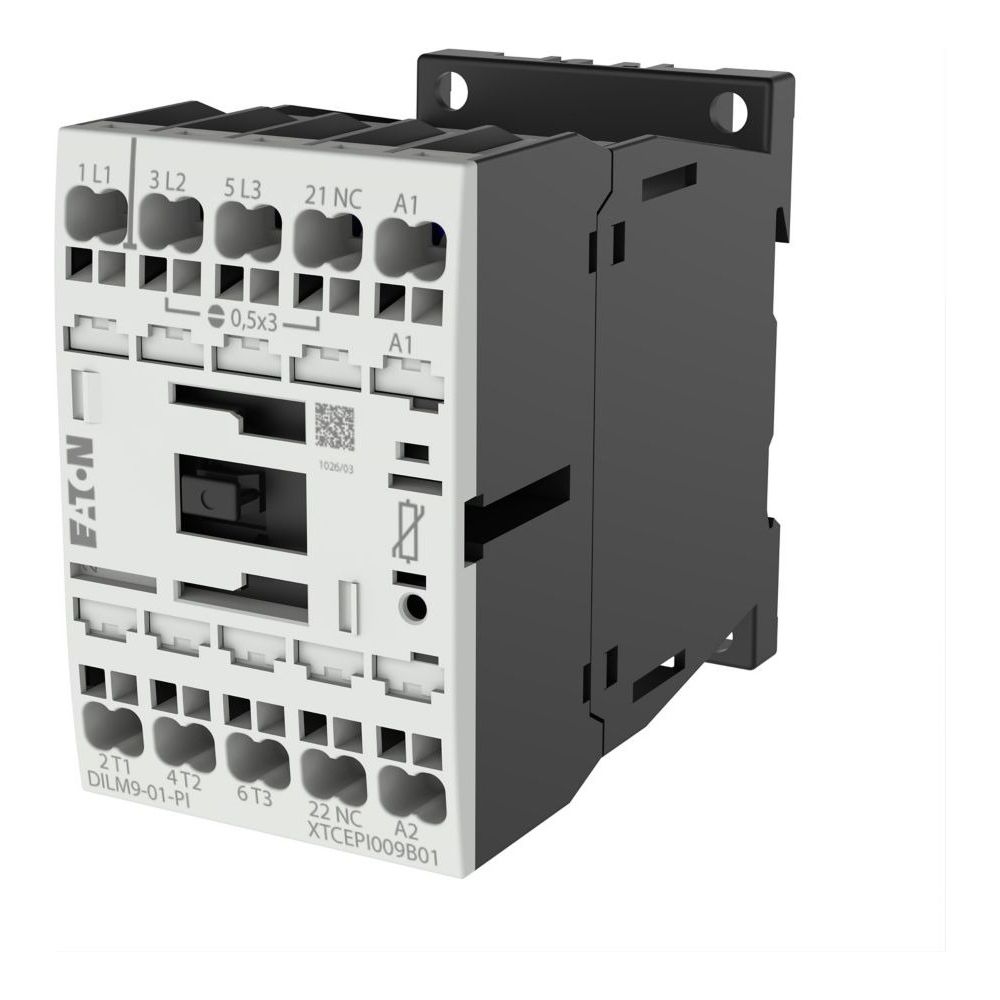

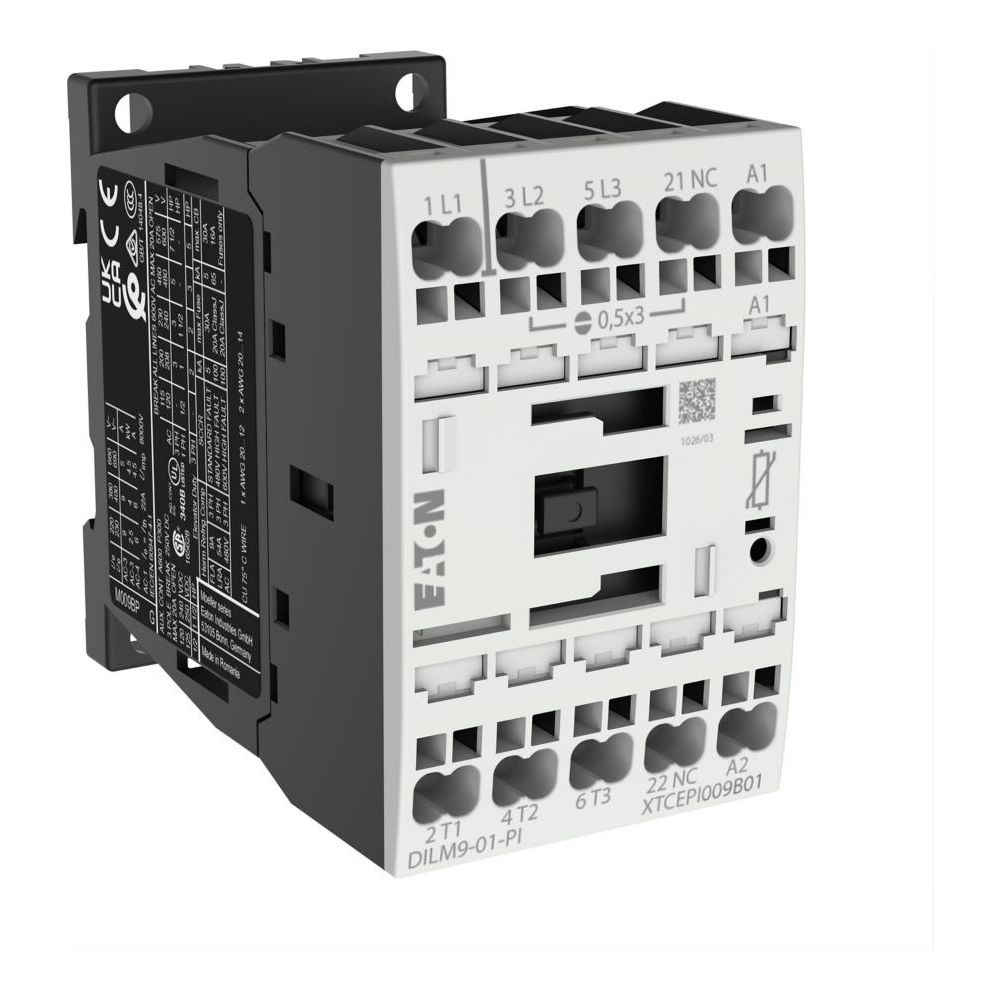

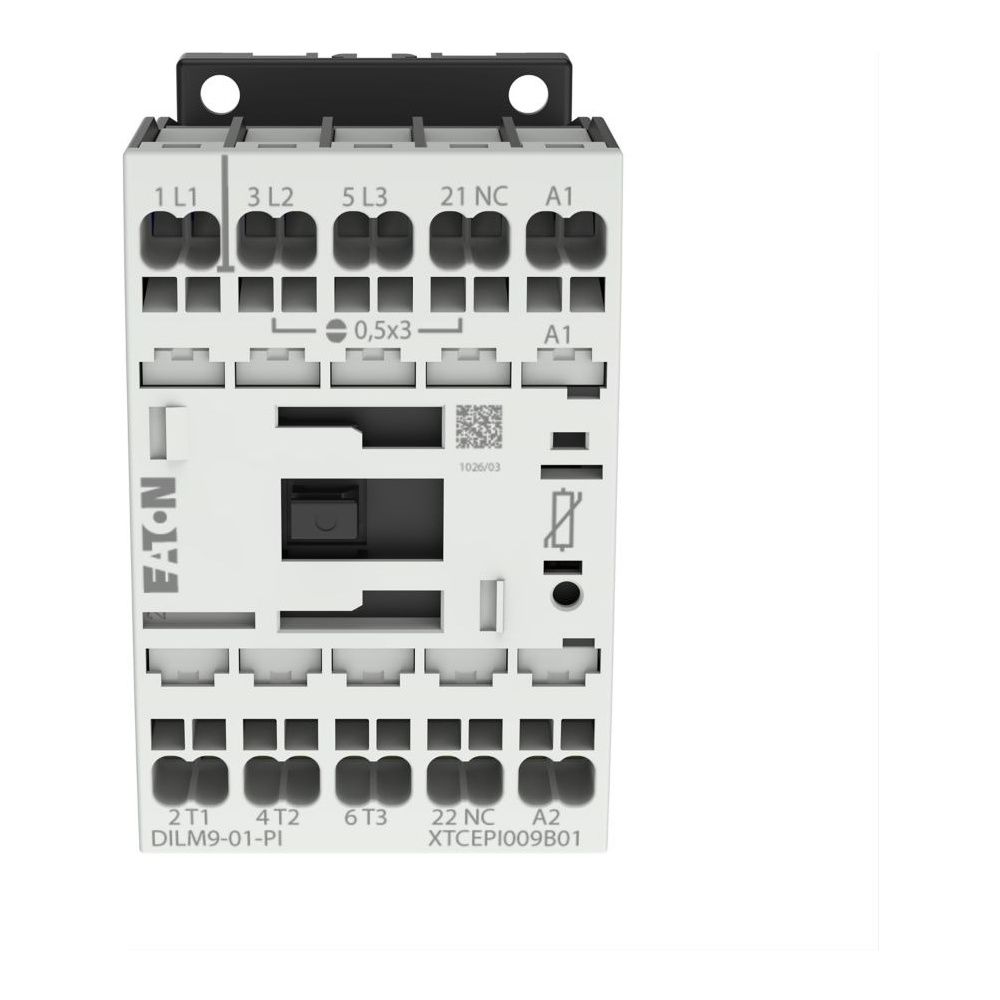

Katalogabbildung: Das Bild kann u.a. farblich vom realen Produkt abweichen.

Eaton Leistungsschütz DILM DILM9-01(24VDC)-PI, 3-polig 4kW, 24V DC, Push-in-Klemmen

Name: Eaton Leistungsschütz DILM DILM9-01(24VDC)-PI, 3-polig 4kW, 24V DC, Push-in-Klemmen
Brand: Eaton
SKU: EATON-199238
Price: 53.6 EUR
Availability: InStock

Art.-Nr. 199238

EAN: 4015081973224

53,60 €

inkl. 19% MwSt.

VPE: 1 Stück

Lieferung per Paket

5,90 €

Versandinfos

2 Stück lagernd

Lieferung innerhalb 1 – 4 Werktagen

Di. 21. Juli 26 – Do. 23. Juli 26

Verfügbare Zahlungsweisen

Eaton Leistungsschütz DILM DILM9-01(24VDC)-PI, 3-polig 4kW, 24V DC, Push-in-Klemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einer Gleichstrombetätigung von 24 V DC eignet sich das Gerät für anspruchsvolle Schaltaufgaben. Die moderne Push-in-Anschlusstechnik ermöglicht eine effiziente Installation.

Vielseitige Einsatzmöglichkeiten

Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es unterstützt Anwendungen wie das Anlassen, Ausschalten während des Betriebs, Reversieren und Tippen. Zudem ist das Gerät für Motoren der Effizienzklasse IE3 geeignet.

Robuste Konstruktion

Das kompakte Gerät in der Rahmengröße FS1 bietet eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen. Die Schutzart IP20 sowie die integrierte Schutzbeschaltung unterstützen einen sicheren Betrieb. Durch die Push-in-Klemmen wird eine dauerhafte Verbindung sichergestellt, während die kompakten Abmessungen eine platzsparende Montage im Schaltschrank ermöglichen.

Das Leistungsschütz überzeugt durch Zuverlässigkeit bei der Steuerung von Motoren und Widerstandslasten. Mit einer Bemessungsleistung von 4 kW bei 400 V und der 24 V DC-Betätigung bietet es eine leistungsstarke Lösung für den professionellen Schaltanlagenbau. Die robuste Bauweise und die Kompatibilität mit IE3-Motoren machen es zu einer idealen Wahl für industrielle Automatisierungsprozesse.

Technische Daten

Bemessungsbetriebsleistung (400 V): 4 kW
Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
Steuerspannung: 24 V DC
Polzahl: 3-polig
Anschlusstechnik: Push-in-Klemmen
Schutzart: IP20
Breite: 45 mm
Höhe: 68 mm
Tiefe: 75 mm

Hersteller	Eaton
Anschlusstechnik	Push-in Klemmen
Artikelnummer	EATON-199238
Breite	45
EAN	4015081973224
EAN-13	4015081973224
Einschaltdauer	100
Gewicht	0,298 kg
Höhe	68
Lichtbogenzeit	10
Modellcode	DILM9-01(24VDC)-PI
Polzahl	3-polig
Produkt Länge/Tiefe	75
Produktbreite	45
Produktgewicht	0,285
Produkthöhe	68
Produktkategorie	Schütze
Rahmengröße	FS1
Schutzart	IP20
Spannungsart	DC
Tiefe	75
Verschmutzungsgrad	3
Widerstand je Pol	4,6
WEEE-Nr.	92318050
