Beschreibung

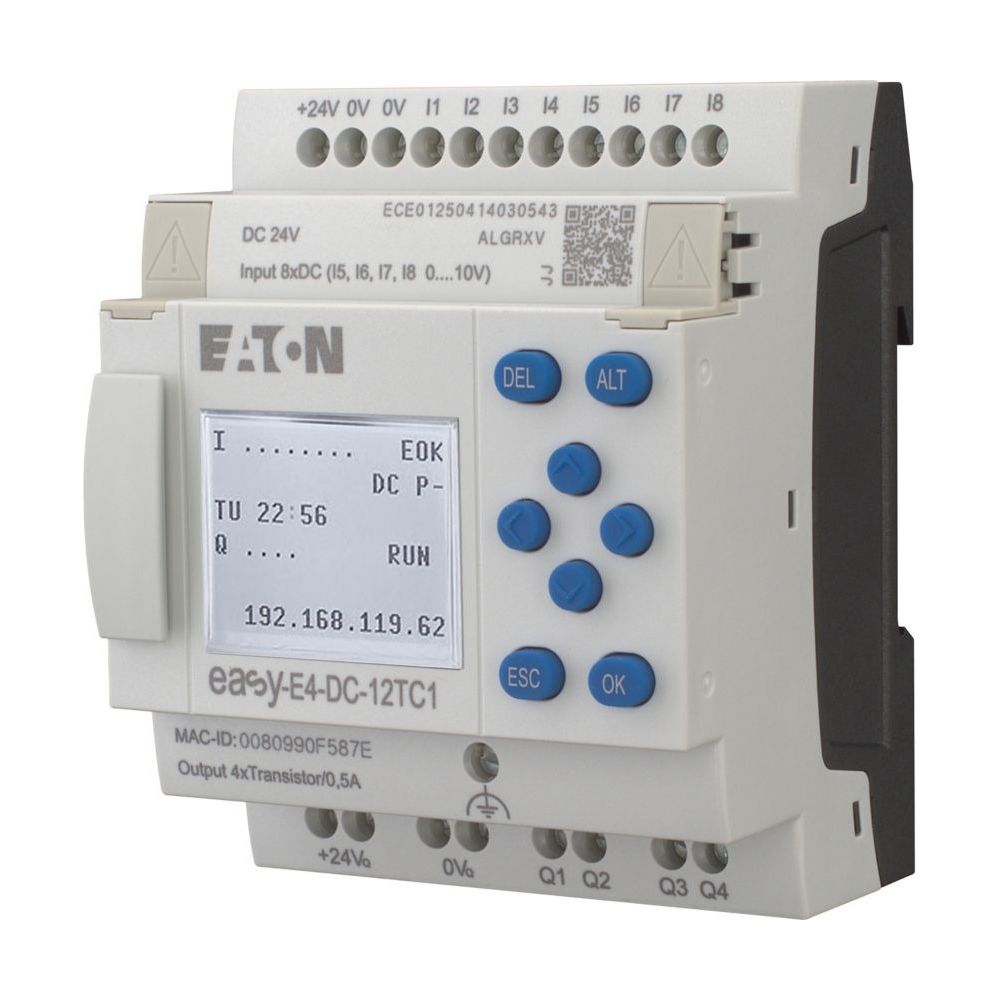

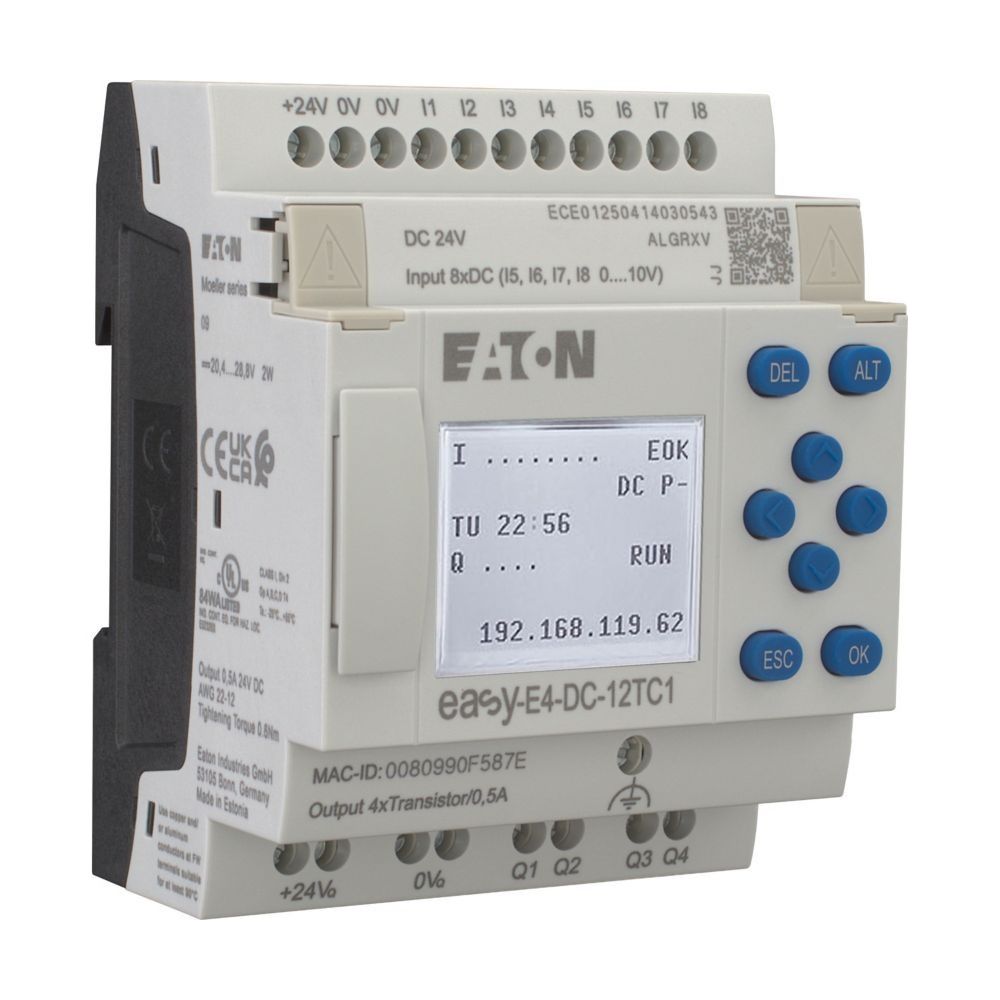

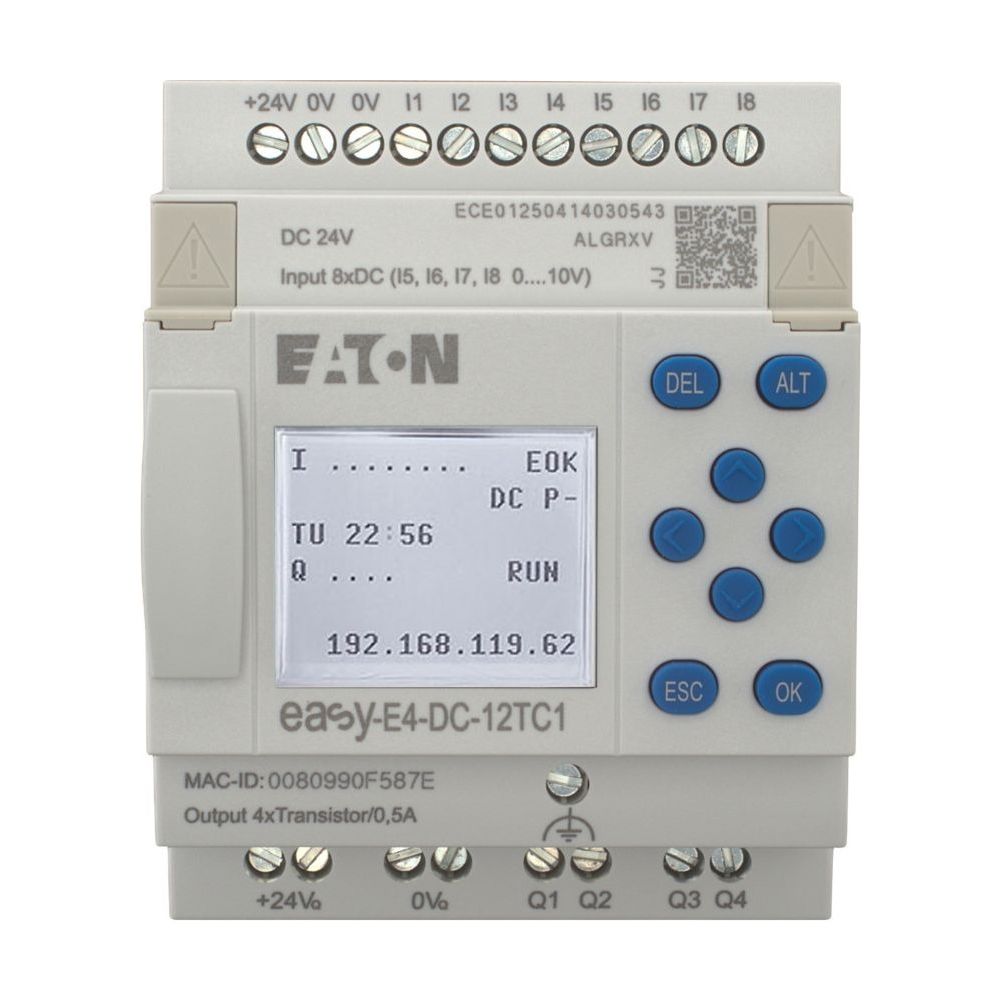

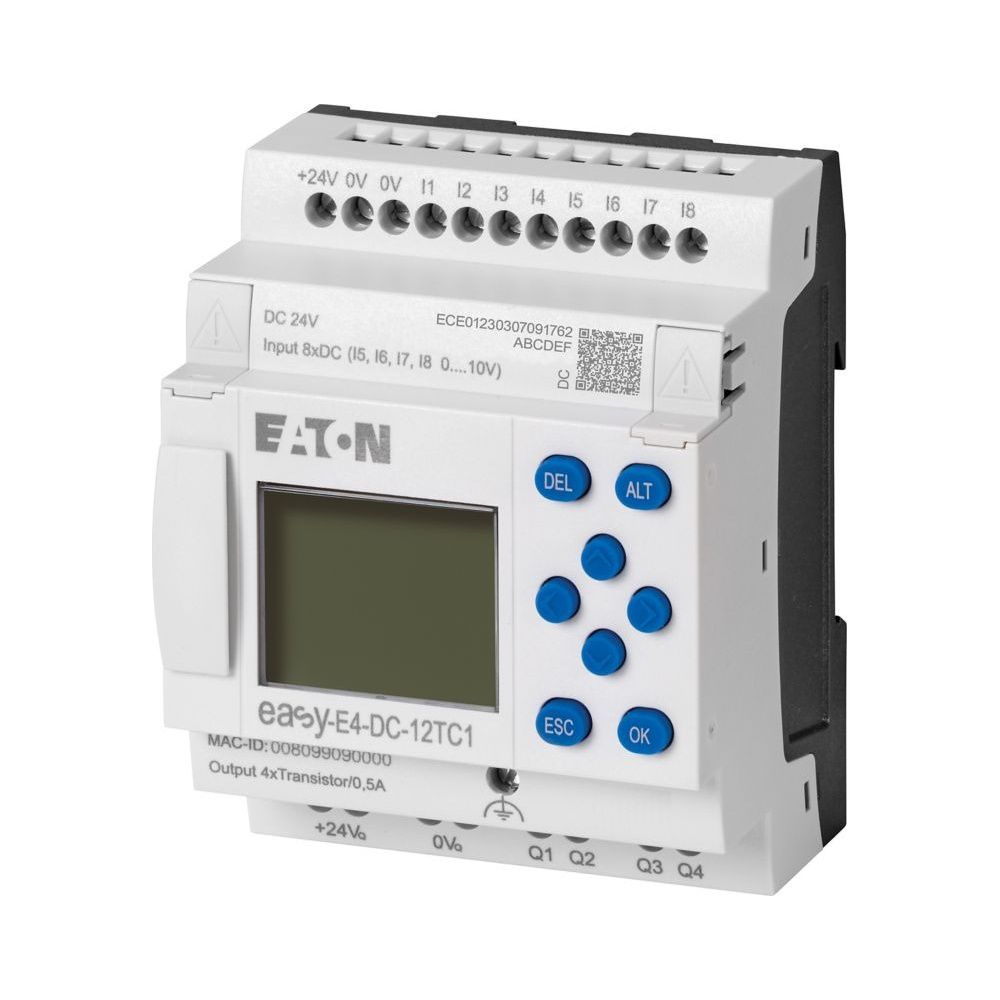

Eaton Steuerrelais easyE4 EASY-E4-DC-12TC1, 24V DC, 8 Digitaleingänge, 4 Transistorausgänge, mit Display
Das Steuerrelais aus der Eaton Moeller series easyE4 ist ein kompaktes Basisgerät für die Automatisierungstechnik. Es arbeitet mit einer Versorgungsspannung von 24 V DC und verfügt über ein integriertes monochromatisches Display sowie eine Ethernet-Schnittstelle zur Kommunikation via TCP/IP Modbus. Das Modul bietet 8 Digitaleingänge, von denen 4 flexibel als Analogeingänge (0-10 V) nutzbar sind, sowie 4 Transistorausgänge.
Vielseitige Schnittstellen und Erweiterbarkeit
Die integrierte Ethernet-Schnittstelle ermöglicht eine einfache Einbindung in Netzwerke. Für anspruchsvollere Steuerungsaufgaben lässt sich das System modular durch digitale Ein- und Ausgangserweiterungen der easyE4-Serie ausbauen. Die Programmierung erfolgt über die easySoft-Software, was eine flexible Anpassung an spezifische Anforderungen in der Industrie- und Gebäudetechnik unterstützt.
Montage und Betrieb
Das Gerät ist für die Tragschienenmontage sowie den Fronteinbau konzipiert und erfüllt die Schutzart IP20. Dank der bewährten Schraubanschlusstechnik ist eine sichere Installation in Schaltschränken möglich. Die robuste Auslegung für den 24 V DC Betrieb und die integrierte Zeitschaltuhr machen das Relais zu einer zuverlässigen Komponente für diverse Steuerungsaufgaben.
Dieses Steuerrelais bietet eine effiziente Lösung für flexible Automatisierungskonzepte. Mit 8 Digitaleingängen, 4 davon als Analogeingänge verwendbar, und 4 Transistorausgängen deckt es ein breites Spektrum an Anforderungen ab. Die Kombination aus Ethernet-Konnektivität, erweiterbarer Architektur und der benutzerfreundlichen Displayanzeige ermöglicht eine zukunftssichere Steuerung bei einer Leistungsaufnahme von 2 W.
Technische Daten
- Versorgungsspannung: 24 V DC
- Digitaleingänge: 8
- Analogeingänge: 4 (0-10 V)
- Transistorausgänge: 4
- Schnittstellen: Ethernet (RJ45)
- Schutzart: IP20
- Leistungsaufnahme: 2 W
- Breite: 72 mm
- Höhe: 90 mm
- Tiefe: 58 mm
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-197213 |
| Benutzt mit | easyE4 |
| Breite | 72 |
| Datenübtragrate | 10 / 100 Mbit / s |
| Displayart | Monochrom |
| EAN | 4015081939466 |
| EAN-13 | 4015081939466 |
| Einbaulage | Vertikal Horizontal |
| Eingang | Gleichspannung |
| Eingangsimpedanz | 13,3 kΩ |
| Einschaltstrom | 12,5 A (für 6 ms) |
| Erweiterbar | Ja |
| Erweiterungsgerät | Nein |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Gewicht | 0,218 kg |
| Grundgerät | Ja |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kabeltyp | CAT5 |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 2 |
| Luftentladung | 8 |
| Mit Display | Ja |
| Mit Relaisausgang | Nein |
| Mit Zeitschaltuhr | Ja |
| Modellcode | EASY-E4-DC-12TC1 |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 72 |
| Produktgewicht | 0,2 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | TCP / IP MODBUS |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Schaltstrom | 0,5 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannungsart | DC |
| Tiefe | 58 |
| Typ | easyE4 Grundgerät |
| Verlustleistung | 3,4 W (bei 24 V DC) |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
