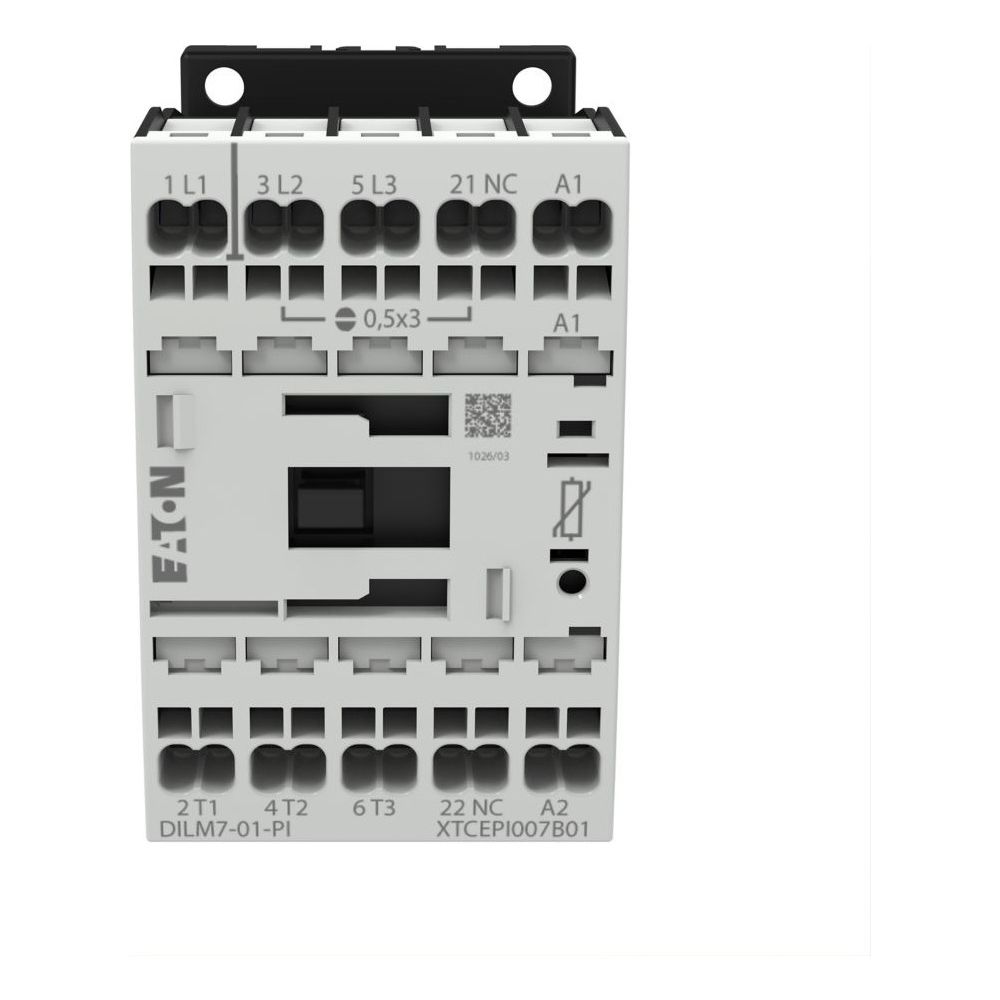

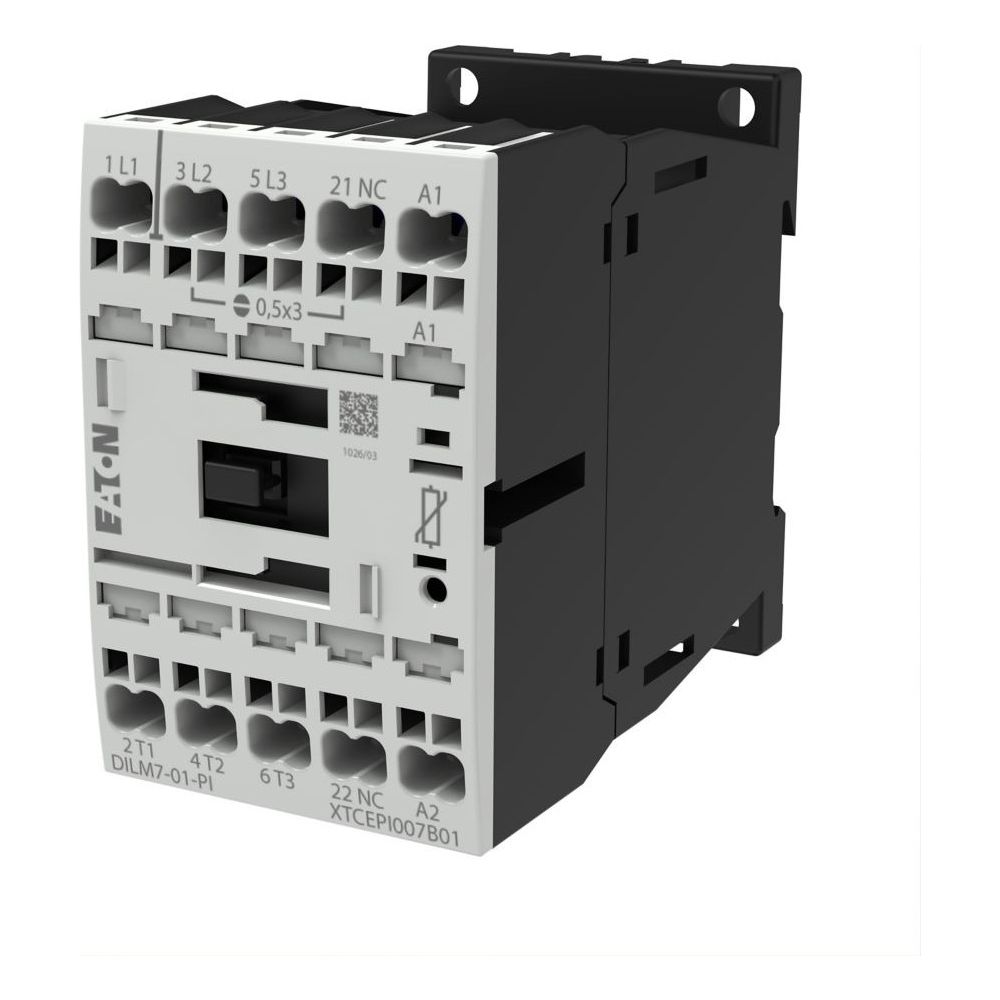

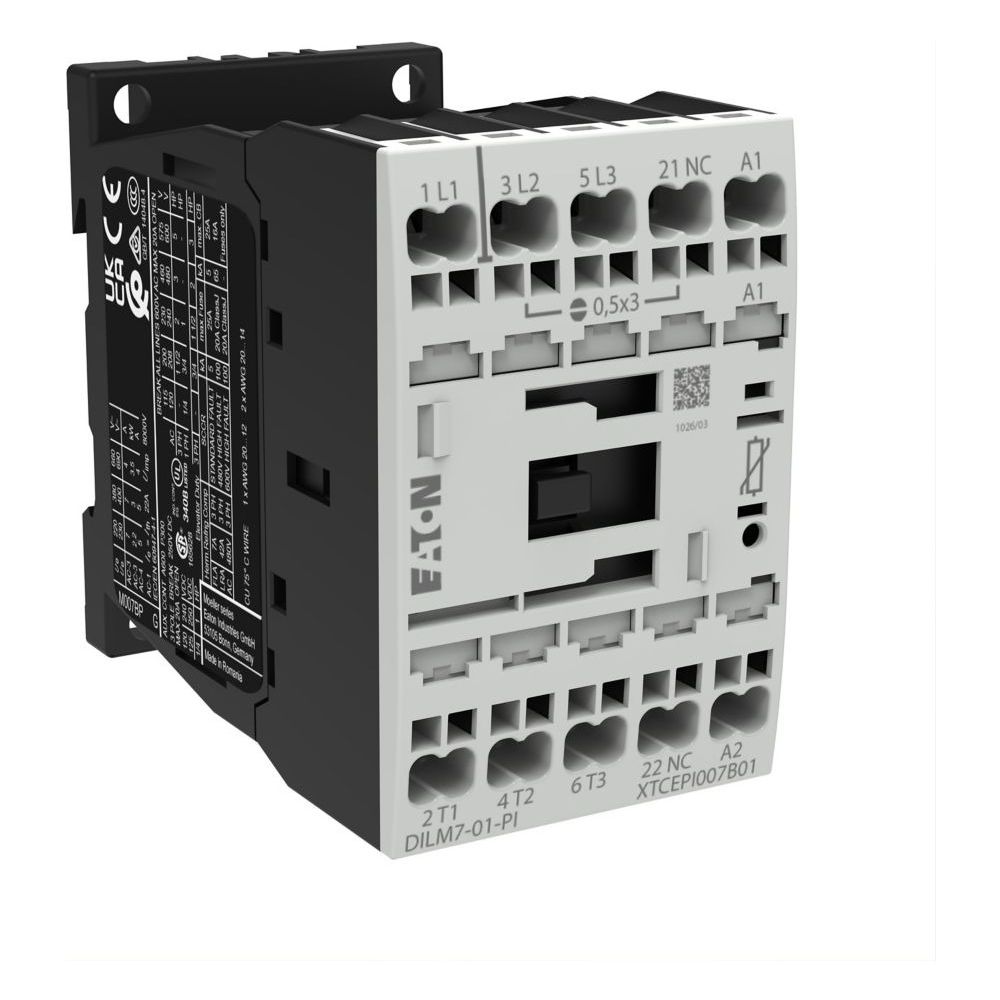

Eaton Leistungsschütz DILM DILM7-01(24VDC)-PI, 3-polig, 3kW, 24V DC, Push-in-Klemmen

Name: Eaton Leistungsschütz DILM DILM7-01(24VDC)-PI, 3-polig, 3kW, 24V DC, Push-in-Klemmen
Brand: Eaton
SKU: EATON-199228
Price: 50.8 EUR
Availability: InStock

Art.-Nr. 199228

EAN: 4015081973125

50,80 €

inkl. 19% MwSt.

VPE: 1 Stück

Lieferung per Paket

5,90 €

Versandinfos

1 Stück lagernd

Lieferung innerhalb 1 – 4 Werktagen

Di. 21. Juli 26 – Do. 23. Juli 26

Verfügbare Zahlungsweisen

Eaton Leistungsschütz DILM DILM7-01(24VDC)-PI, 3-polig, 3kW, 24V DC, Push-in-Klemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V und einer Gleichstrombetätigung von 24 V DC eignet sich das Gerät für anspruchsvolle Schaltaufgaben. Die integrierten Push-in-Klemmen ermöglichen eine effiziente und werkzeuglose Verdrahtung.

Vielseitige Einsatzmöglichkeiten

Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es ist für Motoren der Effizienzklasse IE3 geeignet. Die Bauweise mit Schutzart IP20 und einem Verschmutzungsgrad von 3 unterstützt den Einsatz in industriellen Umgebungen.

Effiziente Anschlusstechnik und Langlebigkeit

Das Gerät verfügt über einen integrierten Öffner-Hilfskontakt und ist für eine Einschaltdauer von 100 Prozent ausgelegt. Durch die kompakte Rahmengröße FS1 lässt sich das Schütz platzsparend in Schaltschränken unterbringen. Die mechanische Lebensdauer von 10 Millionen Schaltvorgängen sorgt für eine hohe Zuverlässigkeit im Dauerbetrieb.

Technische Daten

Polzahl: 3-polig
Bemessungsbetriebsleistung (400 V): 3 kW
Bemessungsbetriebsstrom (AC-3, 400 V): 7 A
Steuerspannung: 24 V DC
Anschlusstechnik: Push-in-Klemmen
Schutzart: IP20
Breite: 45 mm
Höhe: 68 mm
Tiefe: 75 mm
Gewicht: 0,285 kg

Dieses Leistungsschütz bietet eine leistungsstarke Lösung für die Motorsteuerung mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V. Die Kombination aus der 24 V DC Gleichstrombetätigung, der hohen mechanischen Lebensdauer und der effizienten Push-in-Anschlusstechnik macht es zu einer zuverlässigen Komponente für den professionellen Schaltanlagenbau.

Hersteller	Eaton
Anschlusstechnik	Push-in Klemmen
Artikelnummer	EATON-199228
Breite	45
EAN	4015081973125
EAN-13	4015081973125
Einschaltdauer	100
Gewicht	0,298 kg
Höhe	68
Lichtbogenzeit	10
Modellcode	DILM7-01(24VDC)-PI
Polzahl	3-polig
Produkt Länge/Tiefe	75
Produktbreite	45
Produktgewicht	0,285
Produkthöhe	68
Produktkategorie	Schütze
Rahmengröße	FS1
Schutzart	IP20
Spannungsart	DC
Tiefe	75
Verschmutzungsgrad	3
Widerstand je Pol	4,6
WEEE-Nr.	92318050
