Beschreibung

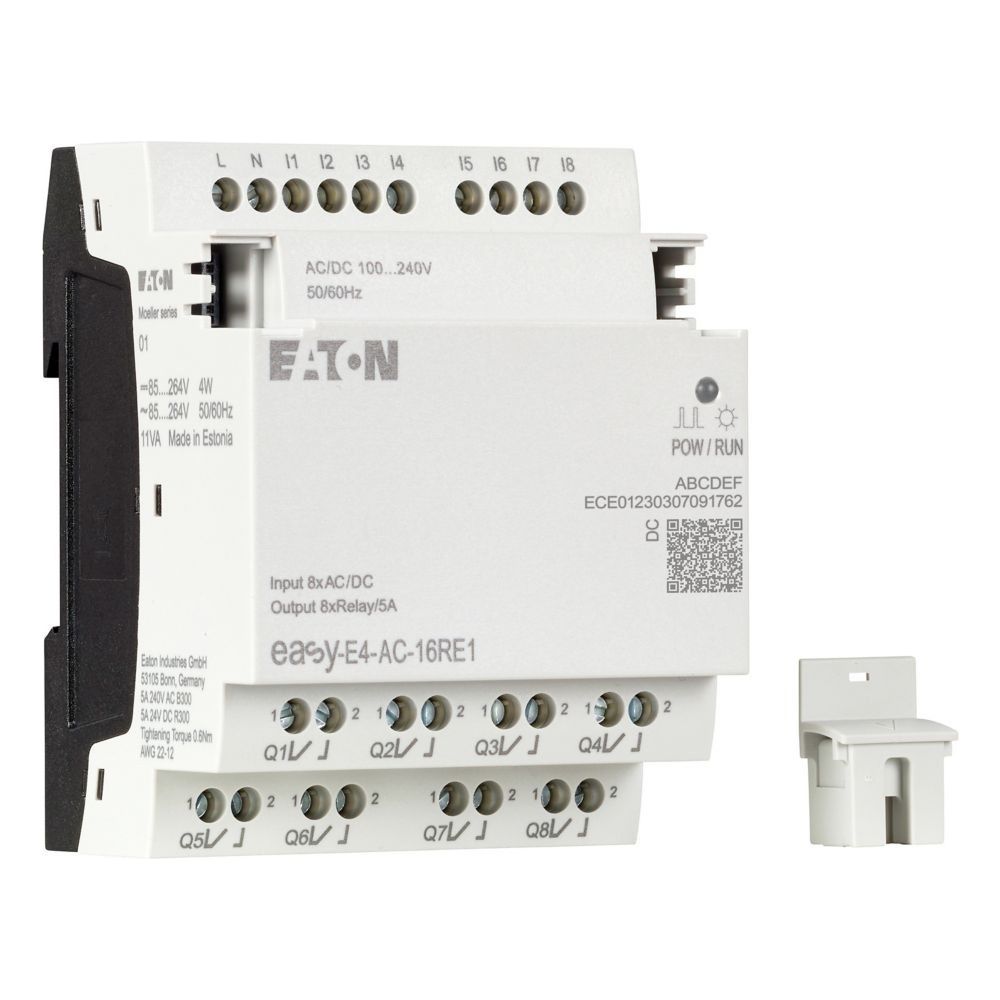

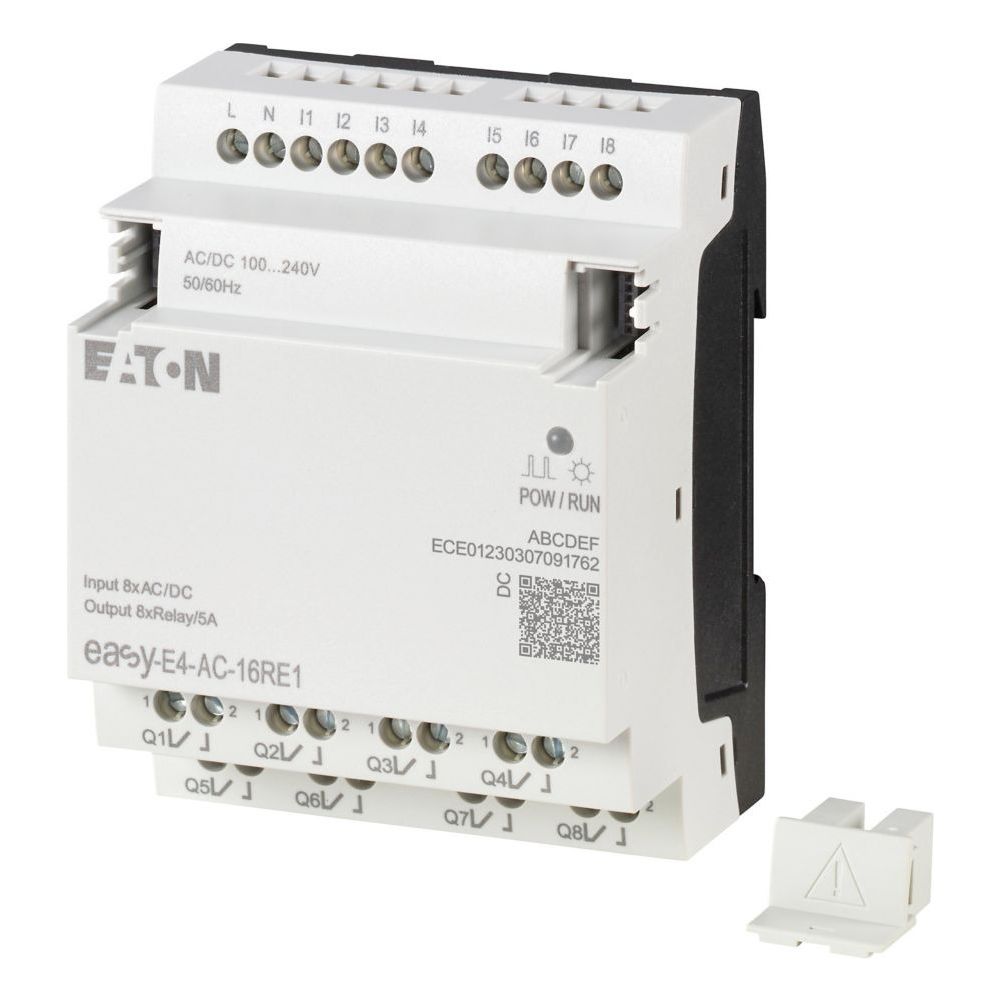

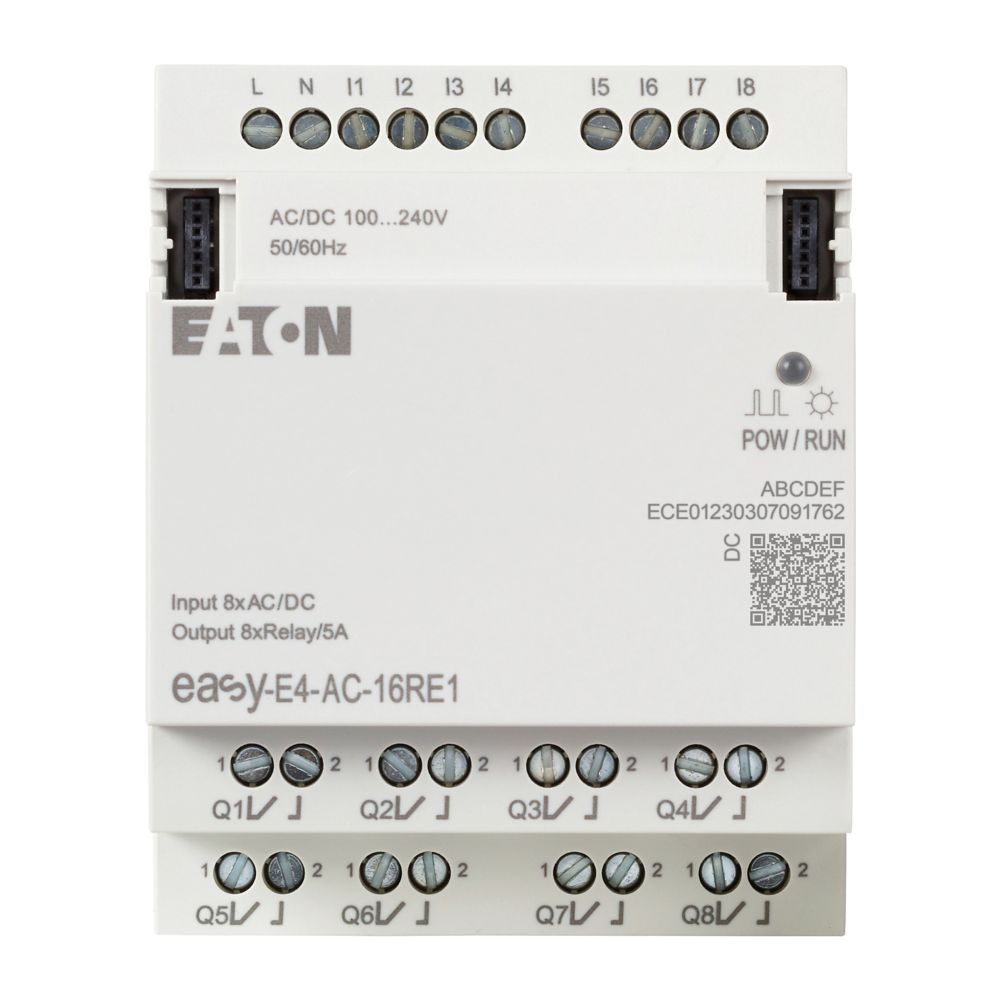

Eaton Ein-/Ausgangserweiterung easyE4 EASY-E4-AC-16RE1, 8 digitale Eingänge, 8 Relaisausgänge, Schraubklemme
Die Ein-/Ausgangserweiterung aus der Eaton Moeller series ist für den Einsatz mit dem Steuerrelais easyE4 konzipiert. Das Modul erweitert das System um 8 digitale Eingänge sowie 8 Relaisausgänge und ermöglicht eine flexible Anpassung an spezifische Automatisierungsanforderungen. Die Montage erfolgt einfach über den Verbindungsstecker easyConnect, wobei das Gerät für eine vertikale oder horizontale Einbaulage ausgelegt ist.
Funktionsweise und Montage
Das Erweiterungsmodul zeichnet sich durch eine kompakte Bauweise aus. Die Anbindung an das Grundgerät erfolgt über eine robuste Schraubklemme, die einen sicheren elektrischen Anschluss ermöglicht. Durch die Schutzart IP20 ist das Modul für den Schaltschrankeinbau optimiert und unterstützt eine Vielzahl von industriellen Normen, was eine zuverlässige Integration in bestehende Steuerungsumgebungen ermöglicht.
Technische Daten
- Versorgungsspannung: 100 - 240 V AC / 110 - 220 V DC
- Digitale Eingänge: 8
- Relaisausgänge: 8
- Anschlussart: Schraubklemme
- Leistungsaufnahme: 4 W
- Schaltstrom: 5 A
- Schutzart: IP20
- Breite: 72 mm
- Höhe: 90 mm
- Tiefe: 58 mm
Dieses Erweiterungsmodul bietet eine effiziente Lösung zur Skalierung von Steuerungssystemen. Mit 8 digitalen Eingängen und 8 Relaisausgängen bei einer Leistungsaufnahme von 4 W unterstützt es anspruchsvolle Schaltaufgaben. Die Kompatibilität mit dem easyE4-System und die einfache Montage per Schraubklemme machen es zu einer verlässlichen Komponente für den professionellen Schaltanlagenbau.
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Schraubklemme |
| Artikelnummer | EATON-197222 |
| Ausstattung | Relaisausgang |
| Breite | 72 |
| EAN | 4015081939428 |
| EAN-13 | 4015081939428 |
| Einbaulage | Horizontal Vertikal |
| Einschaltstrom | 12,5 A (für 6 ms) |
| Erweiterbar | Ja |
| Erweiterungsgerät | Ja |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Gewicht | 0,268 kg |
| Grundgerät | Nein |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 4 |
| Luftentladung | 8 |
| Mit Display | Nein |
| Mit Relaisausgang | Ja |
| Mit Zeitschaltuhr | Nein |
| Modellcode | EASY-E4-AC-16RE1 |
| Netzfrequenz | 50 / 60 Hz (± 5%) |
| Paralleles Schalten | Nicht gestattet |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 72 |
| Produktgewicht | 0,25 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | MODBUS TCP / IP |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Restwelligkeit | ≤5 |
| Schaltstrom | 5 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannungsart | Wechselstrom |
| Spannungseinbrüche | 10 |
| Tiefe | 58 |
| Typ | easyE4 Erweiterung |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
