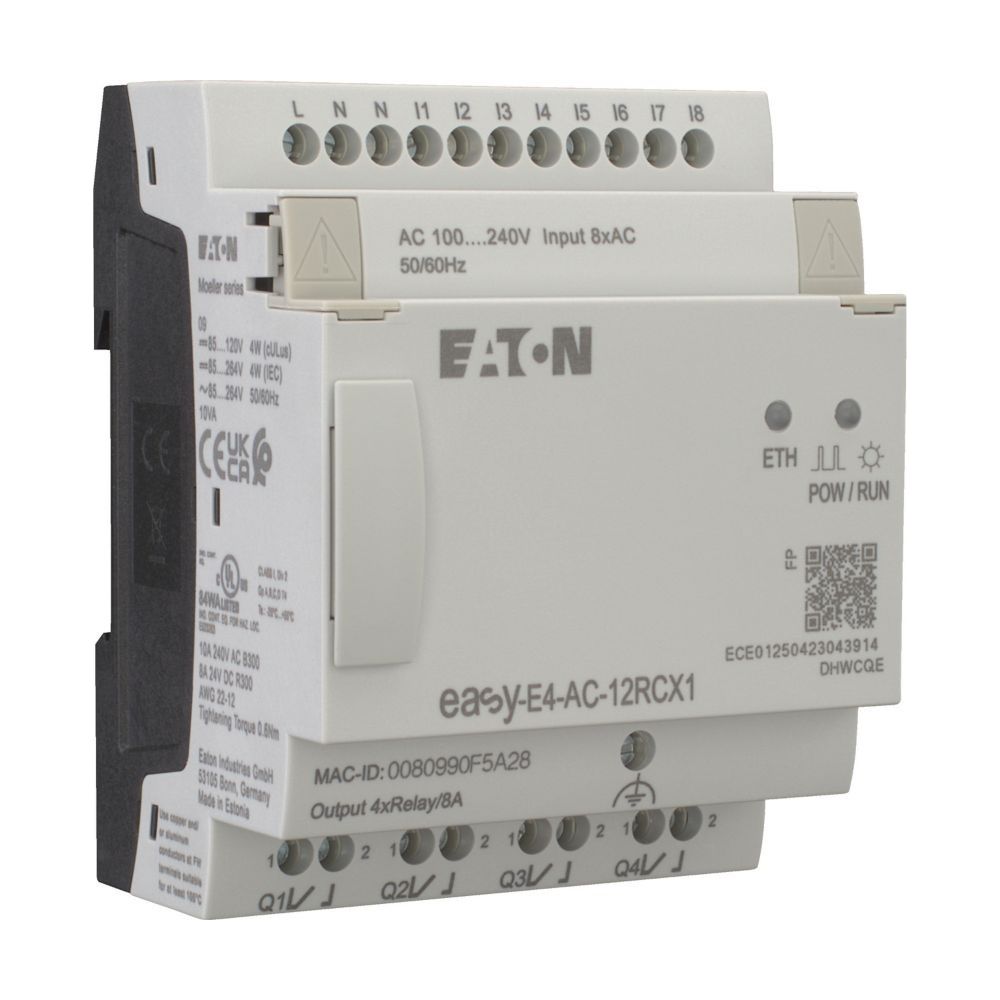

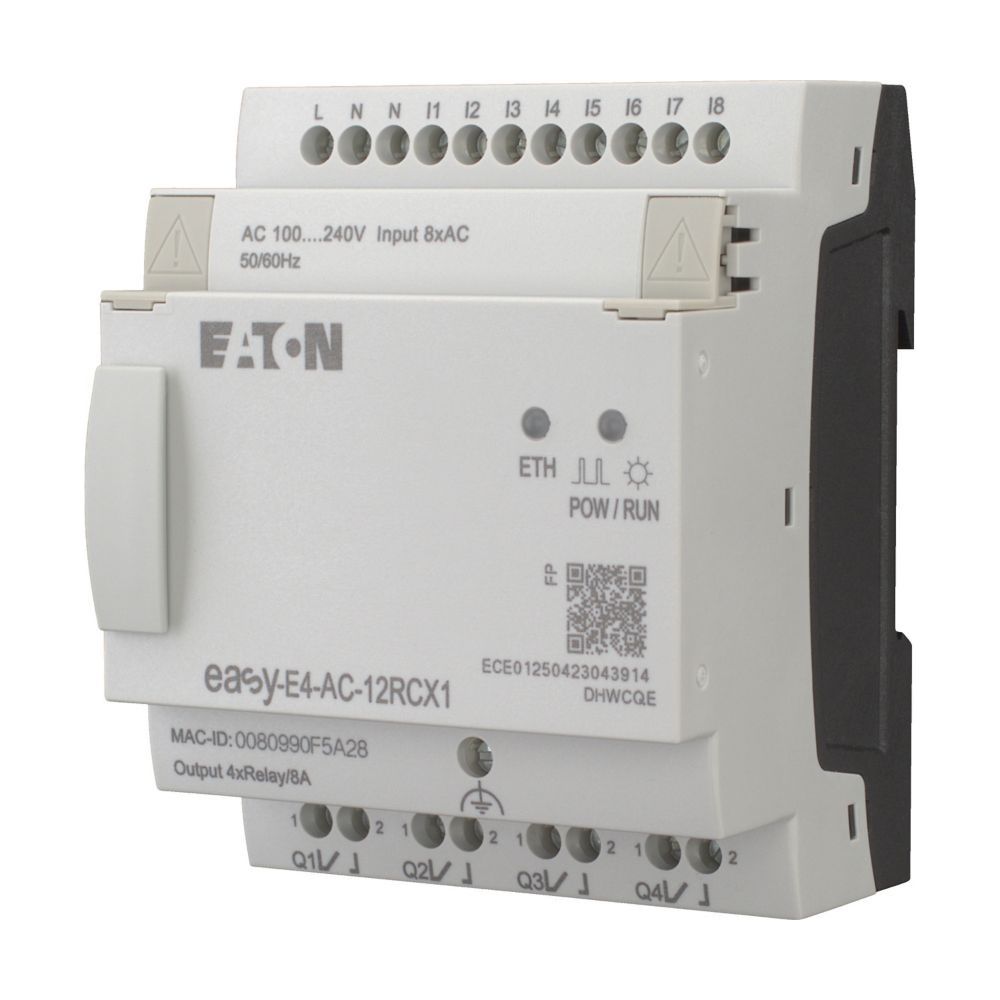

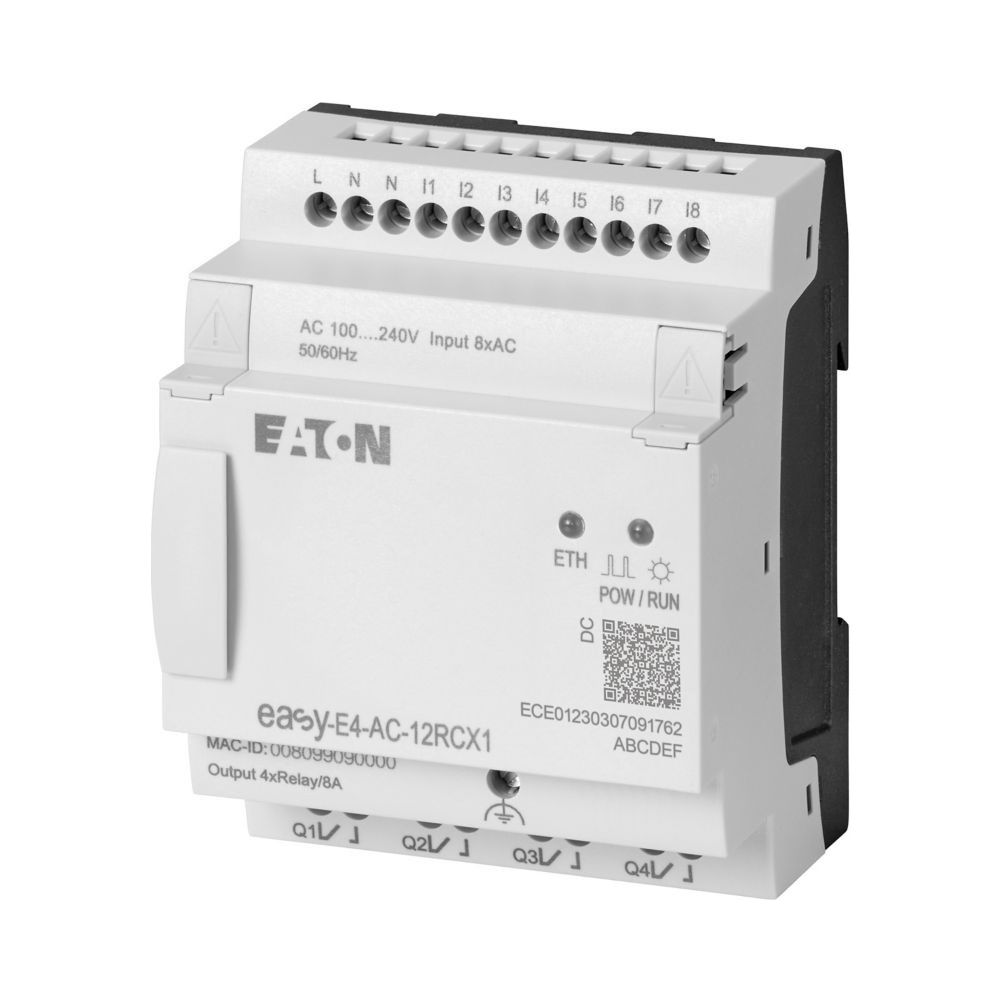

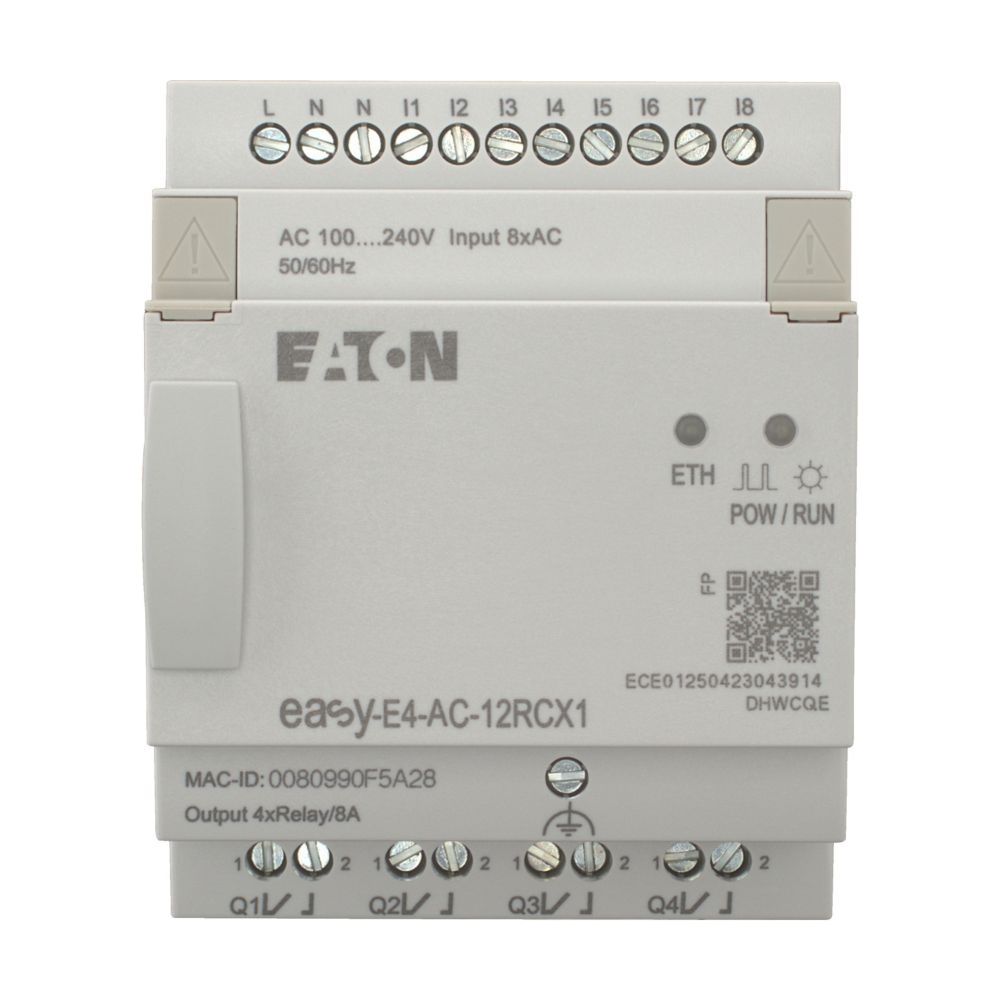

Eaton Steuerrelais easyE4 EASY-E4-AC-12RCX1, 8 Digitaleingänge, 4 Relaisausgänge, Ethernet, 100-240V AC
Das Steuerrelais aus der easyE4-Serie von Eaton Moeller dient als kompaktes Basisgerät für anspruchsvolle Automatisierungsaufgaben. Es zeichnet sich durch seine hohe Flexibilität aus, da es bei Bedarf mit digitalen Ein- und Ausgangserweiterungen modular ergänzt werden kann. Die Anbindung an moderne Netzwerke erfolgt über die integrierte Ethernet-Schnittstelle mit Unterstützung für das Modbus TCP/IP-Protokoll.
Vielseitige Steuerung und Kommunikation
Das Logikmodul ist für eine Versorgungsspannung von 100 bis 240 V AC sowie 110 bis 220 V DC ausgelegt und bietet 8 Digitaleingänge. Zur Ansteuerung von Aktoren stehen 4 Relaisausgänge bereit, die für einen Schaltstrom von jeweils 8 A spezifiziert sind. Die Programmierung und Diagnose werden durch die integrierte Uhr sowie die Ethernet-Konnektivität unterstützt, wobei der Anschluss der Leiter komfortabel über Schraubklemmen erfolgt.
Montage und Einsatzbedingungen
Das Gerät ist für die horizontale oder vertikale Montage auf Tragschienen oder mittels Wandbefestigung konzipiert. Mit der Schutzart IP20 ist es für den Schaltschrankeinbau optimiert. Die robuste Bauweise unterstützt eine zuverlässige Funktion in einem breiten Spektrum industrieller Anwendungen, wobei die Verlustleistung bei 10 W liegt und die Leistungsaufnahme im Betrieb 4 W beträgt.
Technische Daten
- Versorgungsspannung: 100 - 240 V AC / 110 - 220 V DC
- Digitaleingänge: 8
- Relaisausgänge: 4
- Schaltstrom: 8 A
- Schnittstelle: Ethernet (RJ45, 10/100 Mbit/s)
- Protokoll: Modbus TCP/IP
- Schutzart: IP20
- Leistungsaufnahme: 4 W
- Abmessungen (BxHxT): 72 x 90 x 58 mm
- Gewicht: 0,25 kg
Durch die Kombination aus kompakter Bauform, erweiterbarer Logik und Ethernet-Anbindung bietet dieses Basisgerät eine effiziente Lösung für die Steuerung kleinerer Anlagen. Die hohe Schaltleistung der Relaisausgänge von 8 A und die flexible Spannungsversorgung ermöglichen einen vielseitigen Einsatz in der industriellen Automatisierungstechnik.
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-197216 |
| Benutzt mit | easyE4 |
| Breite | 72 |
| Datenübtragrate | 10 / 100 Mbit / s |
| EAN | 4015080892779 |
| EAN-13 | 4015080892779 |
| Einbaulage | Horizontal Vertikal |
| Einschaltstrom | 12,5 A (für 6 ms) |
| Erweiterbar | Ja |
| Erweiterungsgerät | Nein |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Gewicht | 0,268 kg |
| Grundgerät | Ja |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kabeltyp | CAT5 |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 4 |
| Luftentladung | 8 |
| Mit Display | Nein |
| Mit Relaisausgang | Ja |
| Mit Zeitschaltuhr | Ja |
| Modellcode | EASY-E4-AC-12RCX1 |
| Netzfrequenz | 50 / 60 Hz (± 5%) |
| Paralleles Schalten | Nicht gestattet |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 72 |
| Produktgewicht | 0,25 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | MODBUS TCP / IP |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Restwelligkeit | ≤5 |
| Schaltstrom | 8 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannungsart | Wechselstrom |
| Spannungseinbrüche | 10 |
| Tiefe | 58 |
| Typ | easyE4 Grundgerät |
| Verlustleistung | 10 |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
