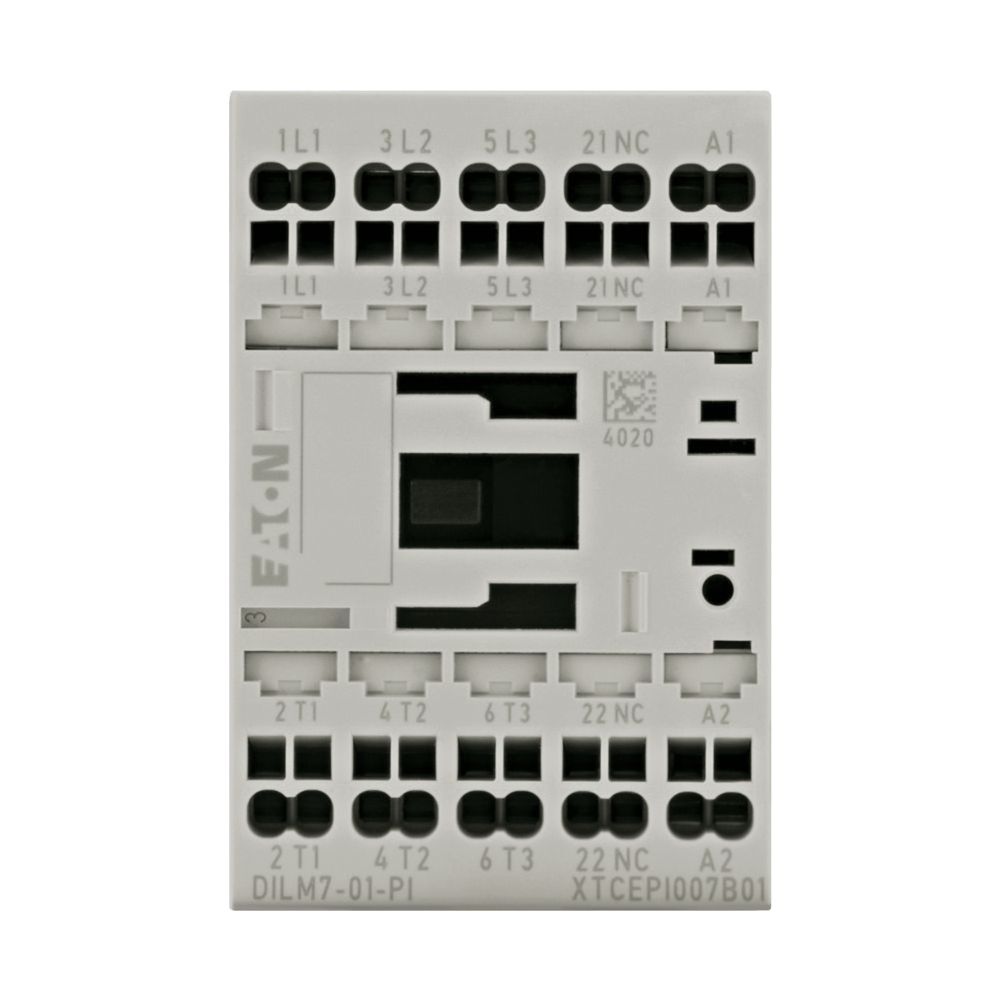

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 1)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 2)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 3)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 4)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 5)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 6)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 7)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 8)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 9)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 10)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 11)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 12)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 13)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 14)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 15)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 16)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 17)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 18)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 19)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 20)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 21)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 22)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 23)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 24)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 25)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 26)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 27)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 28)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 29)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 30)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 31)

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen... EATON-199224 4015081973088 (Abb. 32)

Katalogabbildung: Das Bild kann u.a. farblich vom realen Produkt abweichen.

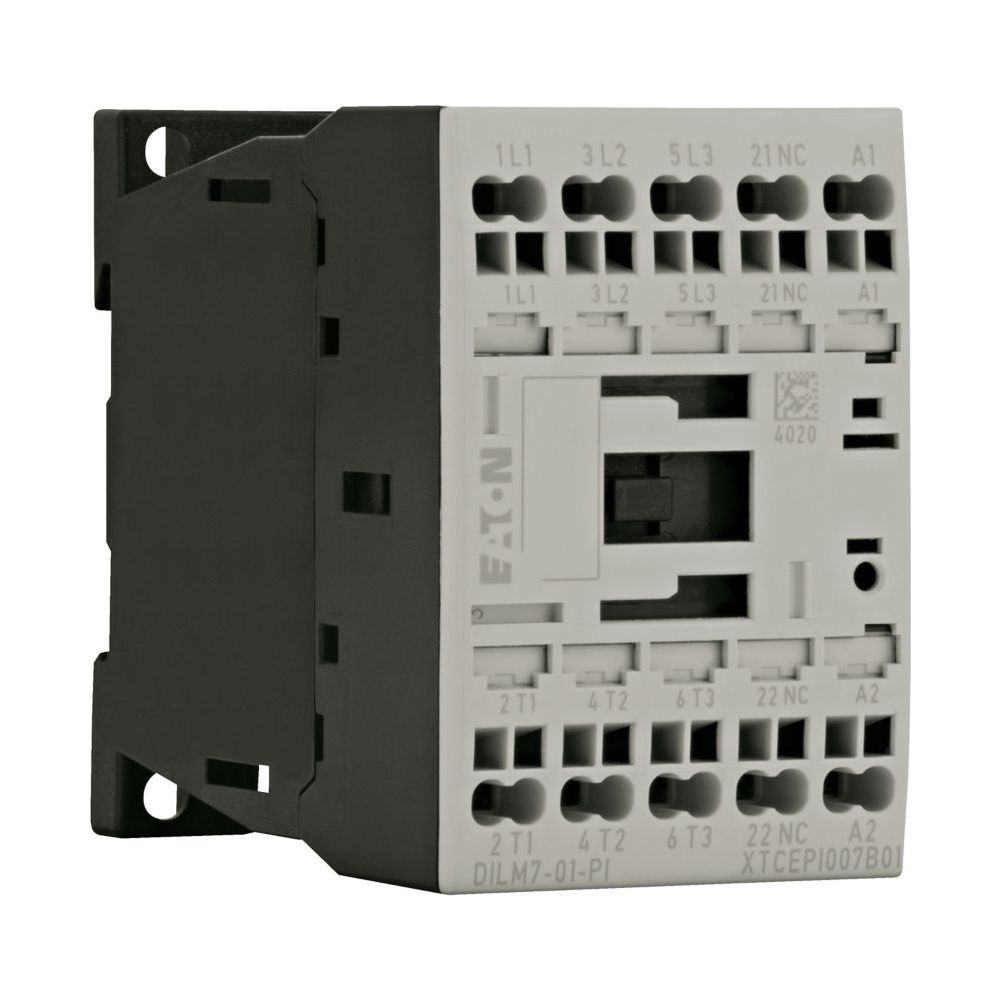

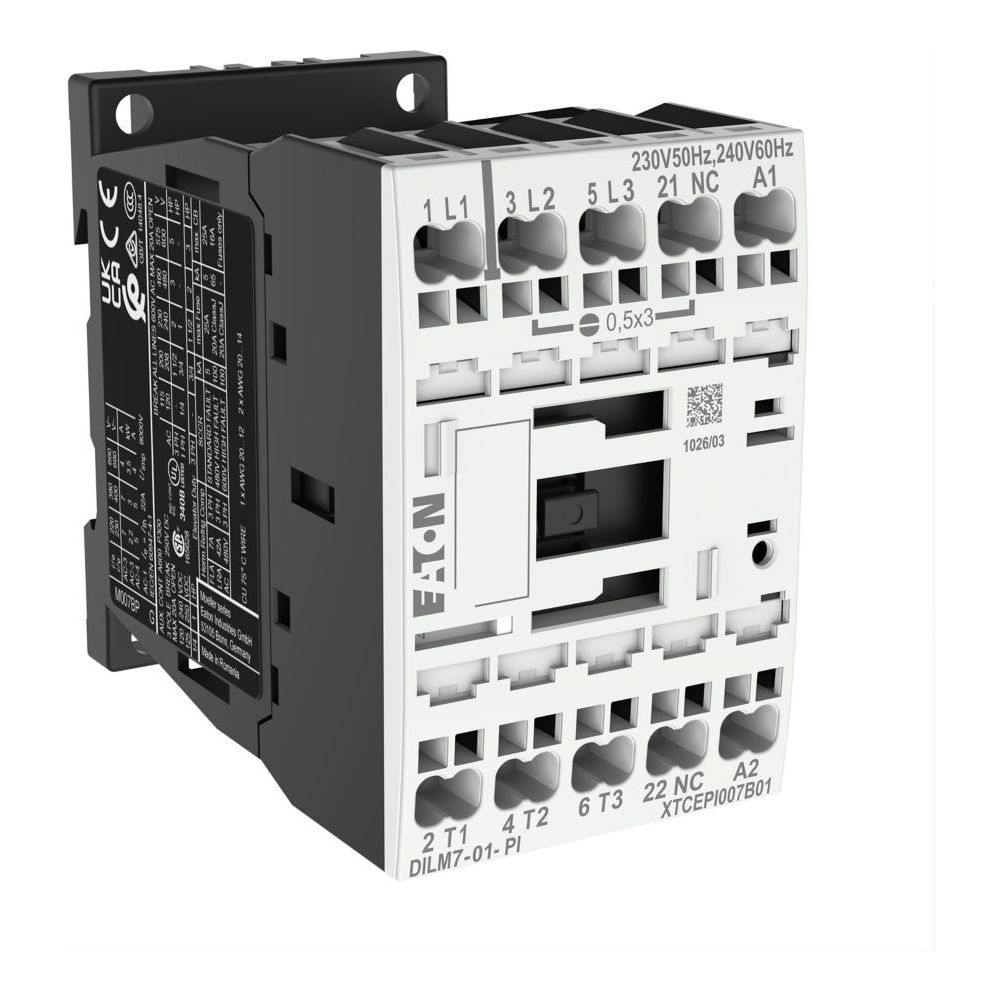

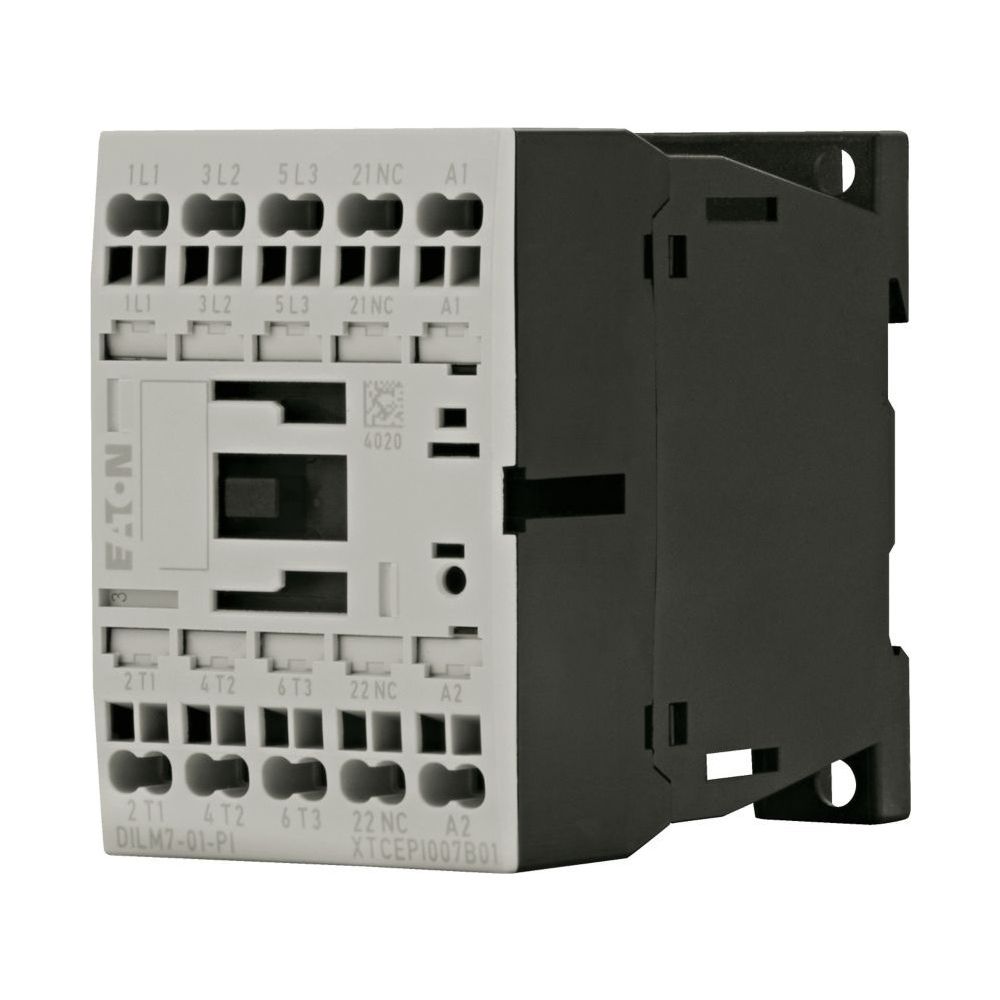

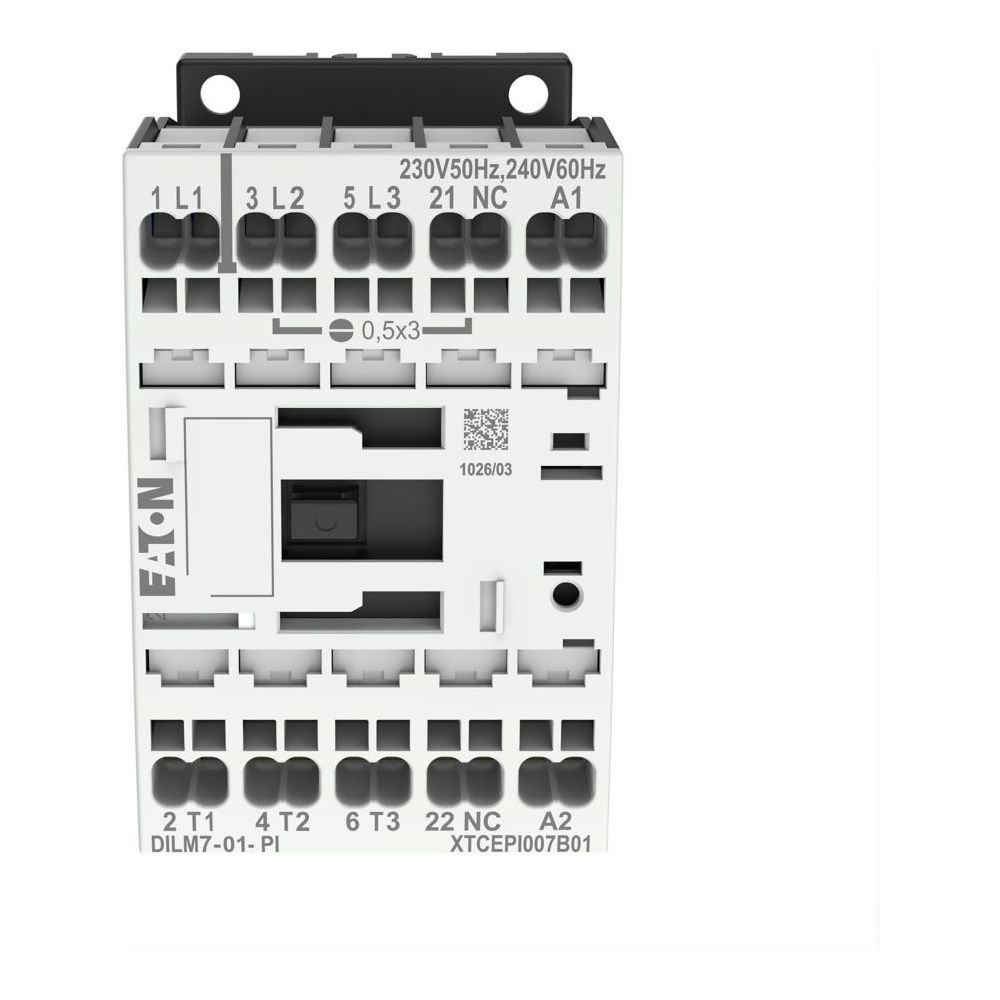

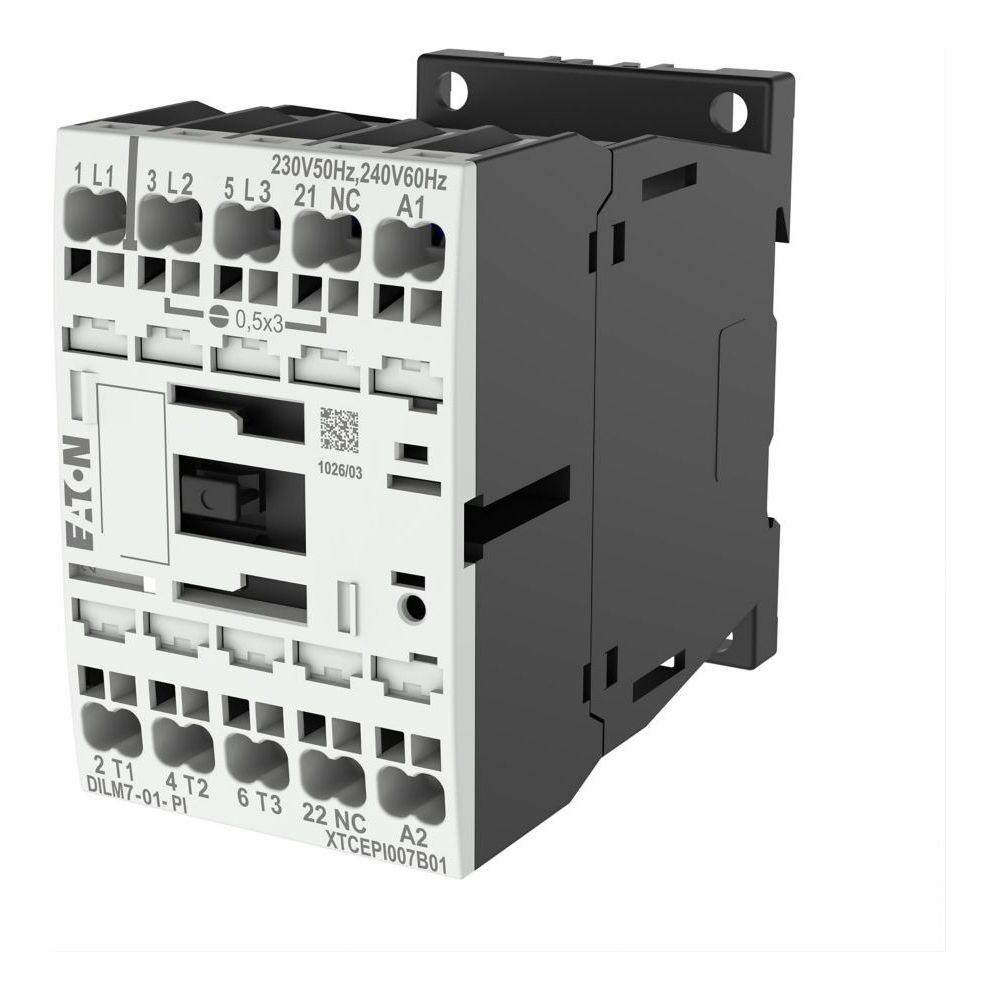

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen

Name: Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen
Brand: Eaton
SKU: EATON-199224
Price: 50.6 EUR
Availability: InStock

Art.-Nr. 199224

EAN: 4015081973088

50,60 €

inkl. 19% MwSt.

VPE: 1 Stück

Lieferung per Paket

5,90 €

Versandinfos

1 Stück lagernd

Lieferung innerhalb 1 – 4 Werktagen

Di. 21. Juli 26 – Do. 23. Juli 26

Verfügbare Zahlungsweisen

Eaton Leistungsschütz DILM DILM7-01(230V50HZ,240V60HZ)-PI, 3kW, 1 Ö, Push-in-Klemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V eignet sich das Gerät für Anwendungen wie das Schalten von Käfigläufermotoren oder nicht induktiven Lasten. Dank der Push-in-Klemmen ermöglicht das Schütz eine effiziente Installation in Schaltanlagen.

Vielseitige Einsatzmöglichkeiten

Das Schütz ist für die Gebrauchskategorien AC-1, AC-3 und AC-4 ausgelegt und deckt ein breites Spektrum ab, das von Widerstandsöfen bis hin zum Reversieren und Tippen von Motoren reicht. Es ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert. Die Betätigung erfolgt über Wechselstrom, wobei das Gerät für eine mechanische Lebensdauer von 10 Millionen Schaltspielen ausgelegt ist.

Kompakte Bauweise und Sicherheit

Mit einer Breite von 45 mm und der Schutzart IP20 ist das Schütz platzsparend und sicher in der Handhabung. Die Ausstattung umfasst einen integrierten Öffner-Hilfskontakt sowie Spiegelkontakte. Die robuste Konstruktion ist für eine Einschaltdauer von 100 Prozent ausgelegt und erfüllt die Anforderungen für den industriellen Dauerbetrieb.

Das Leistungsschütz bietet eine effiziente Lösung für die Motorsteuerung und Lastschaltung. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V und einem Bemessungsbetriebsstrom von 7 A (AC-3) stellt es eine leistungsstarke Komponente für moderne Schaltanlagen dar. Die Kombination aus Push-in-Anschlusstechnik, 3-poliger Ausführung und der Eignung für IE3-Motoren macht es zu einer flexiblen Wahl für vielfältige elektrotechnische Anforderungen.

Technische Daten

Bemessungsbetriebsleistung (AC-3, 400 V): 3 kW
Bemessungsbetriebsstrom (AC-3, 400 V): 7 A
Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
Polzahl: 3-polig
Hilfskontakte: 1 Öffner
Anschlusstechnik: Push-in-Klemmen
Schutzart: IP20
Breite: 45 mm
Höhe: 68 mm
Tiefe: 75 mm

Hersteller	Eaton
Anschlusstechnik	Push-in Klemmen
Anzugsspannung	0,8 - 1,1 V AC x Uc
Artikelnummer	EATON-199224
Ausstattung	Spiegelkontakt
Breite	45
EAN	4015081973088
EAN-13	4015081973088
Einschaltdauer	100
Gewicht	0,238 kg
Höhe	68
Ie bei AC-3, 400V	7
Ie bie AC-4, 400V	5
Lichtbogenzeit	10
P bei AC-4, 400V	2,2
Polzahl	3-polig
Produkt Länge/Tiefe	75
Produktbreite	45
Produktgewicht	0,225
Produkthöhe	68
Produktkategorie	Schütze
Rahmengröße	FS1
Schließer Haupt	3
Schutzart	IP20
Spannung AC 60Hz	240
Spannungsart	Wechselstrom
Tiefe	75
Verschmutzungsgrad	3
Widerstand je Pol	2,5
Öffner Hauptk	0
Öffner Hilfskontakte	1
WEEE-Nr.	92318050
