Beschreibung

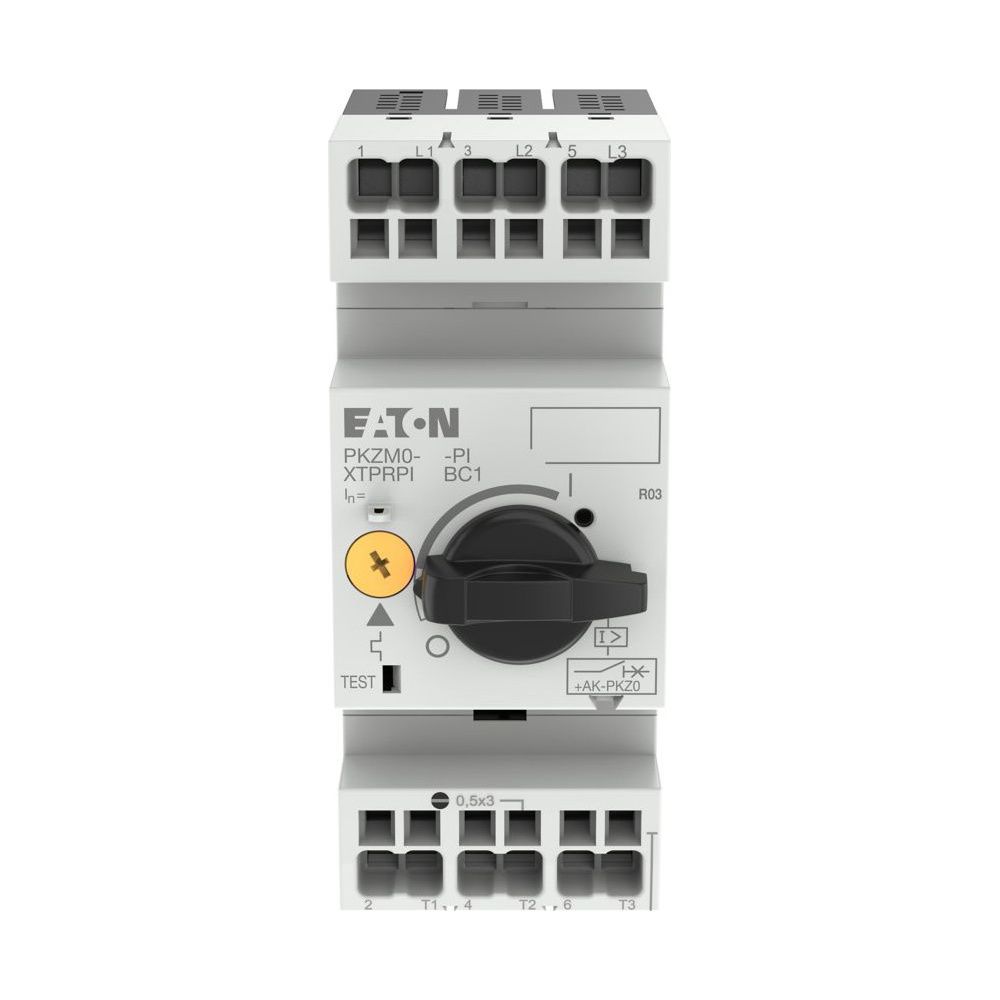

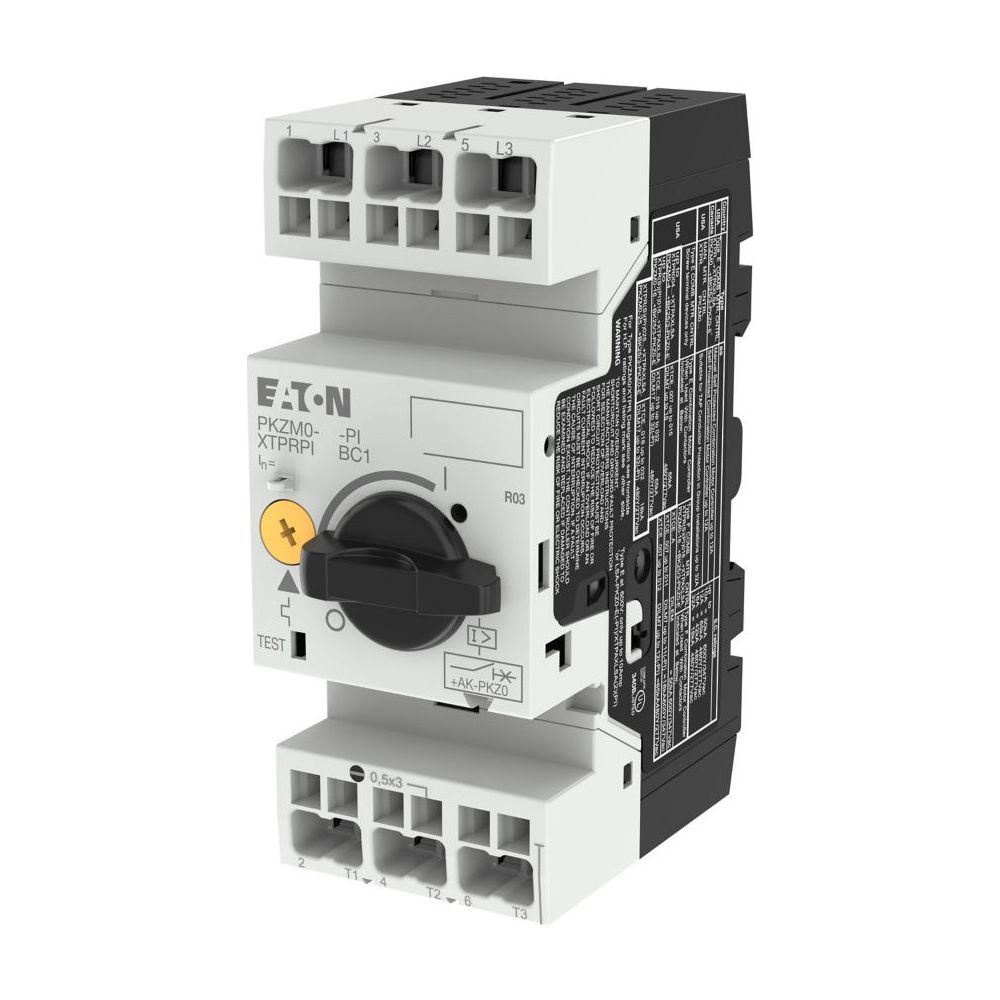

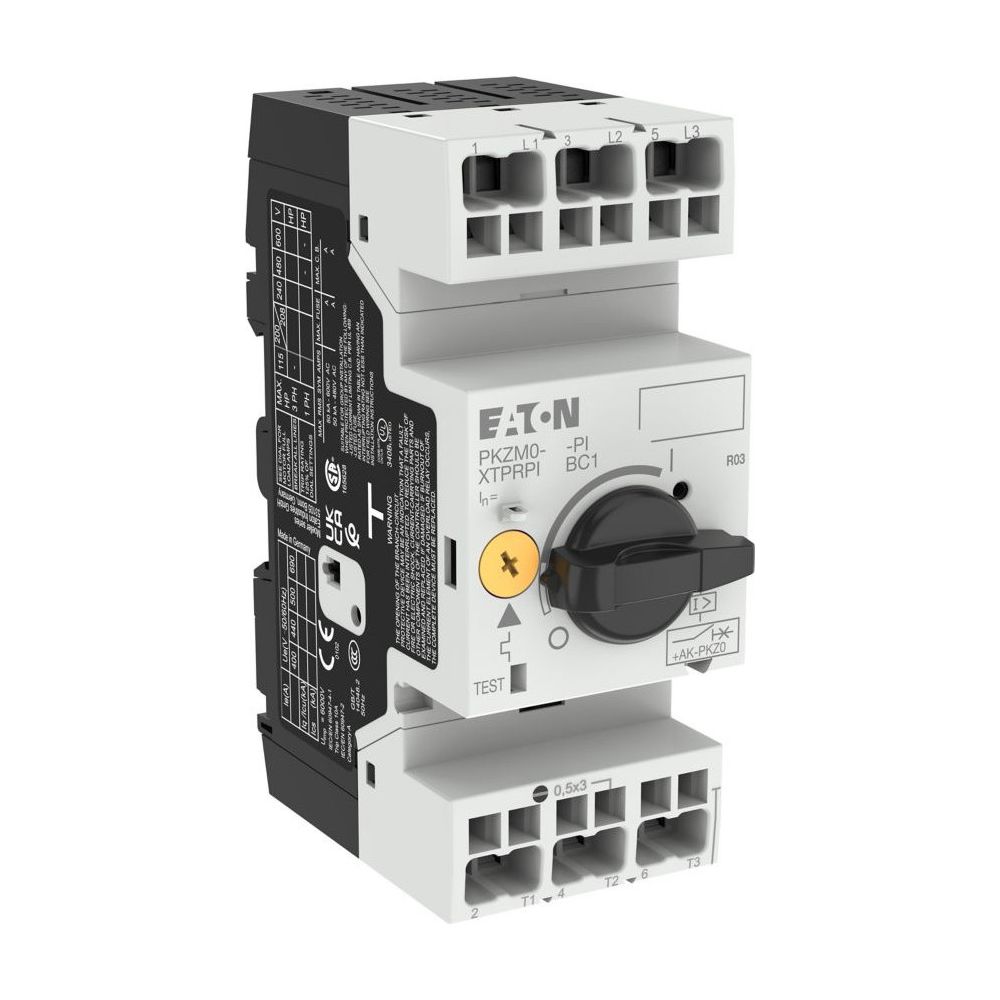

Eaton Motorschutzschalter Moeller PKZM0-20-PI, 16-20 A, 9 kW, Push-in-Klemmen
Der Motorschutzschalter aus der Eaton Moeller Serie PKZM0 ist ein kompaktes, thermomagnetisches Schaltgerät für den zuverlässigen Schutz von Motoren. Mit einem Einstellbereich von 16 bis 20 A und einer Bemessungsbetriebsleistung von 9 kW bei 400 V eignet sich das 3-polige Gerät für anspruchsvolle industrielle Anwendungen. Die Installation erfolgt effizient über moderne Push-in-Klemmen.
Funktionsweise und Sicherheit
Das Gerät arbeitet mit einer thermomagnetischen Auslösetechnik und bietet eine Phasenausfallempfindlichkeit. Dies stellt sicher, dass der angeschlossene Motor bei Überlast oder Phasenausfall präzise abgeschaltet wird. Die Bedienung erfolgt intuitiv über einen Drehknopf an der Frontseite. Dank der robusten Bauweise und der Schutzart IP20 ist das Schaltgerät für den Einsatz in verschiedenen Schaltanlagenumgebungen ausgelegt.
Montage und Anschluss
Die Integration in bestehende Systeme wird durch die kompakte Bauform mit einer Breite von 45 mm erleichtert. Das Gerät ist für die Hutschienenmontage konzipiert und unterstützt eine flexible Energieeinspeisung. Die Push-in-Anschlusstechnik ermöglicht eine schnelle Verdrahtung von Leitern. Das Schaltvermögen von 50 kA bei 400 V unterstreicht die hohe Kurzschlussfestigkeit des Systems.
Der Motorschutzschalter bietet eine zuverlässige Lösung für die Absicherung von Motoren bis 9 kW. Durch die Kombination aus thermomagnetischer Auslösung, Phasenausfallempfindlichkeit und der schnellen Push-in-Anschlusstechnik ermöglicht das Gerät eine hohe Betriebssicherheit und eine effiziente Montage. Mit einem Bemessungsdauerstrom von 20 A und einer kompakten Bauweise ist es eine leistungsstarke Komponente für moderne Motorstarterkombinationen.
Technische Daten
- Bemessungsdauerstrom: 20 A
- Einstellbereich Überlastauslöser: 16 - 20 A
- Bemessungsbetriebsleistung (400 V): 9 kW
- Kurzschlussstrom (Icu bei 400 V): 50 kA
- Polzahl: 3
- Anschlusstechnik: Push-in-Klemmen
- Auslösetechnik: Thermomagnetisch
- Schutzart: IP20
- Breite: 45 mm
- Verlustleistung: 5,82 W
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Push-in Klemmen |
| Artikelnummer | EATON-199160 |
| Auslösetechnik | thermomagnetisch |
| Betätigertyp | Drehknopf |
| Breite | 45 |
| EAN | 4015081972449 |
| EAN-13 | 4015081972449 |
| Gewicht | 0,37 kg |
| Höhe | 109 |
| Höhenlage | Max. 2000 |
| Kurzschlussstrom Icu | 50 |
| Modellcode | PKZM0-20-PI |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,349 |
| Produkthöhe | 109 |
| Produktkategorie | Motorschutzschalter |
| Schalthäufigkeit | 40 Schaltspiele / h |
| Schaltvermögen | 20 A, AC-3 bis 690 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| Spannung | 690 |
| Tiefe | 75 |
| Verlustleistung | 5,82 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
