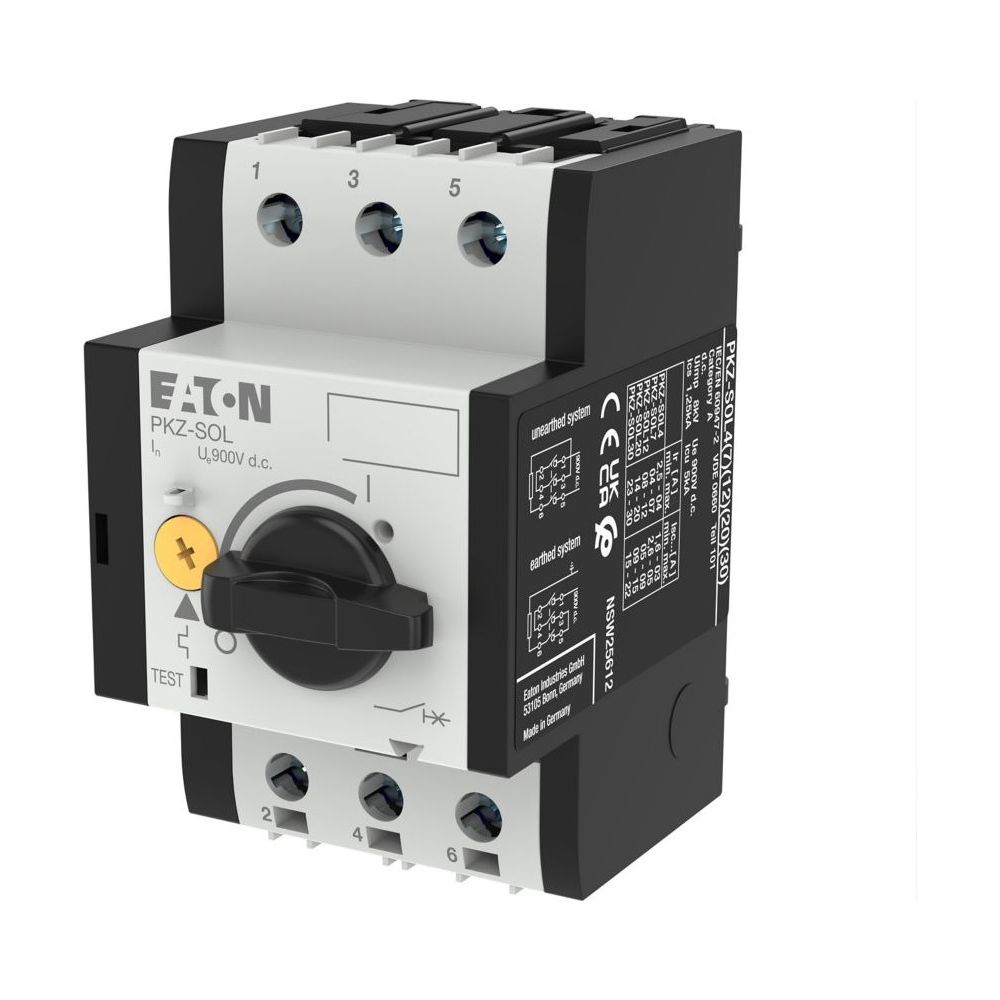

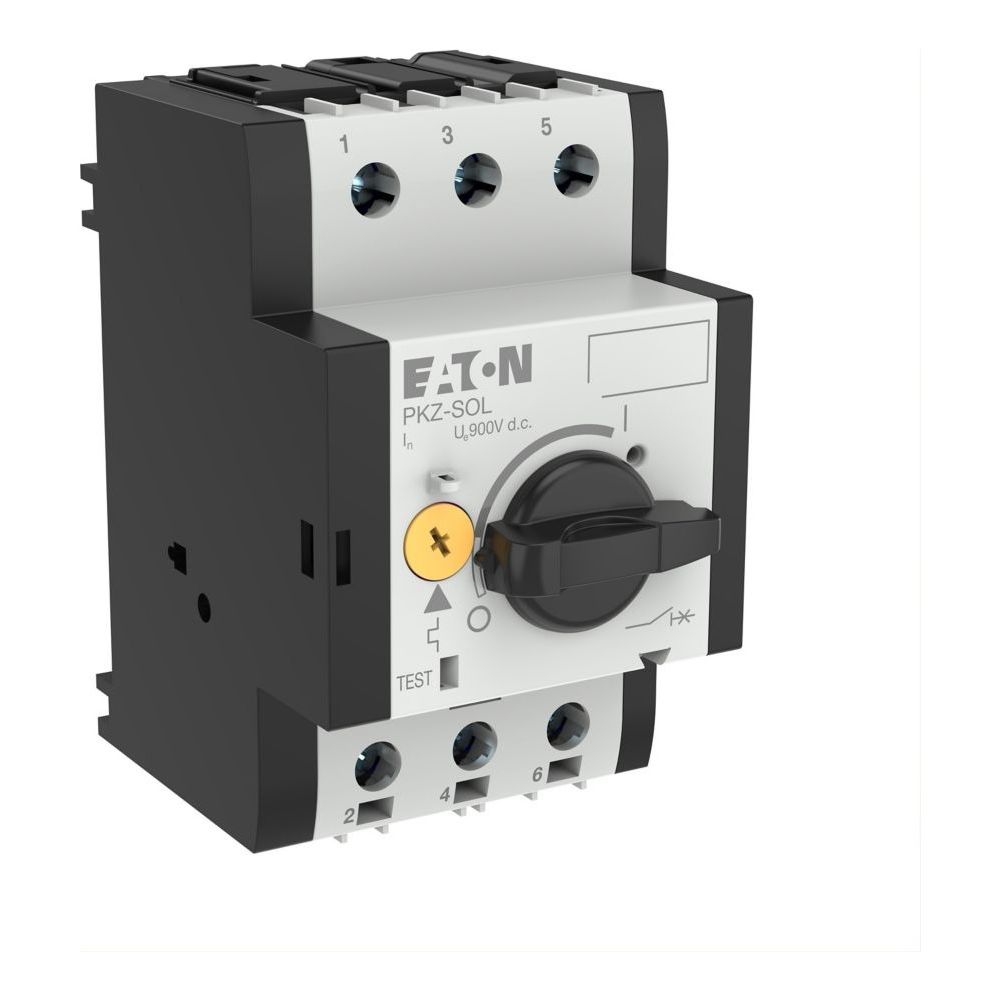

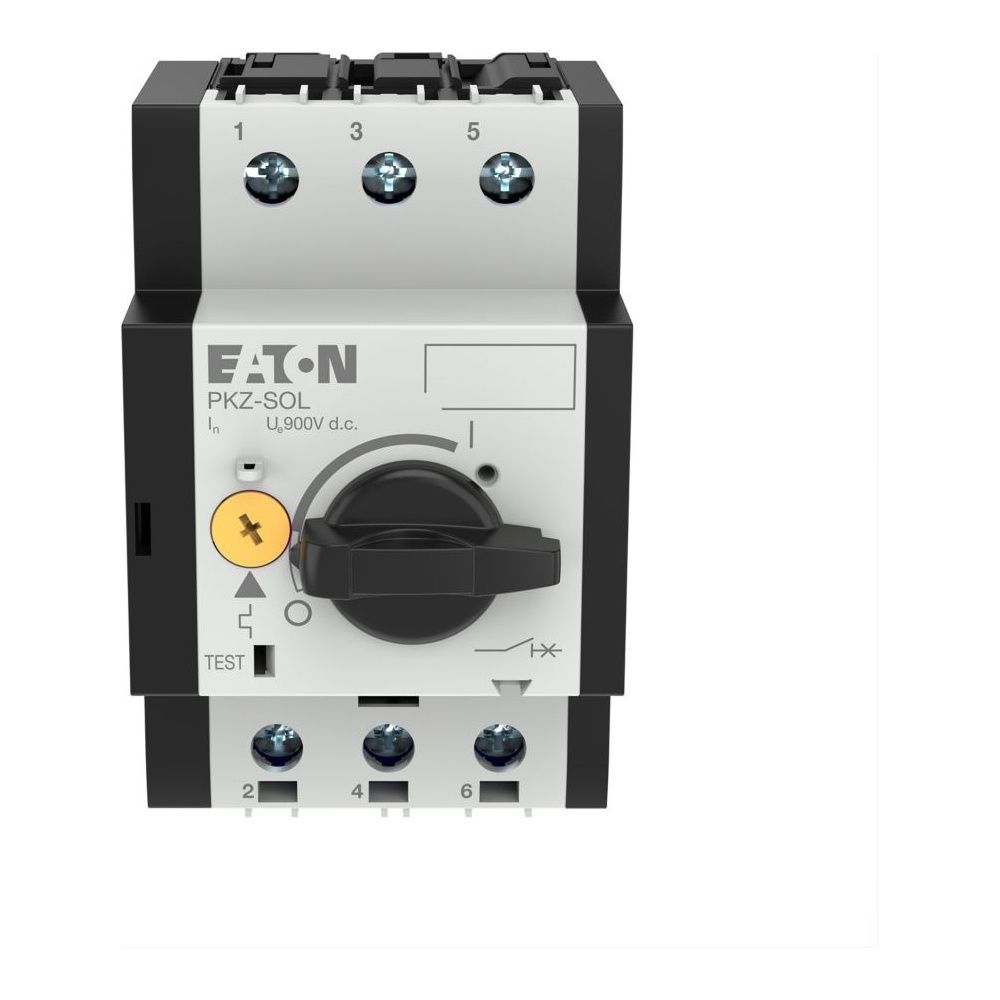

Eaton Strangschutzschalter PKZ-SOL PKZ-SOL30, 30A, 900V, 76x58x93mm

Der Strangschutzschalter PKZ-SOL von Eaton dient als sicherungslose Schutzlösung für Photovoltaikmodule gegen Kurzschlussströme. Das Gerät ist für Gleichstromanwendungen bis 900 V ausgelegt und ermöglicht durch seinen variablen Auslösebereich eine präzise Anpassung an den Kurzschlussstrom des jeweiligen Strangs. Die Betätigung erfolgt über einen Drehknopf.

Flexibler Schutz für Photovoltaikanlagen

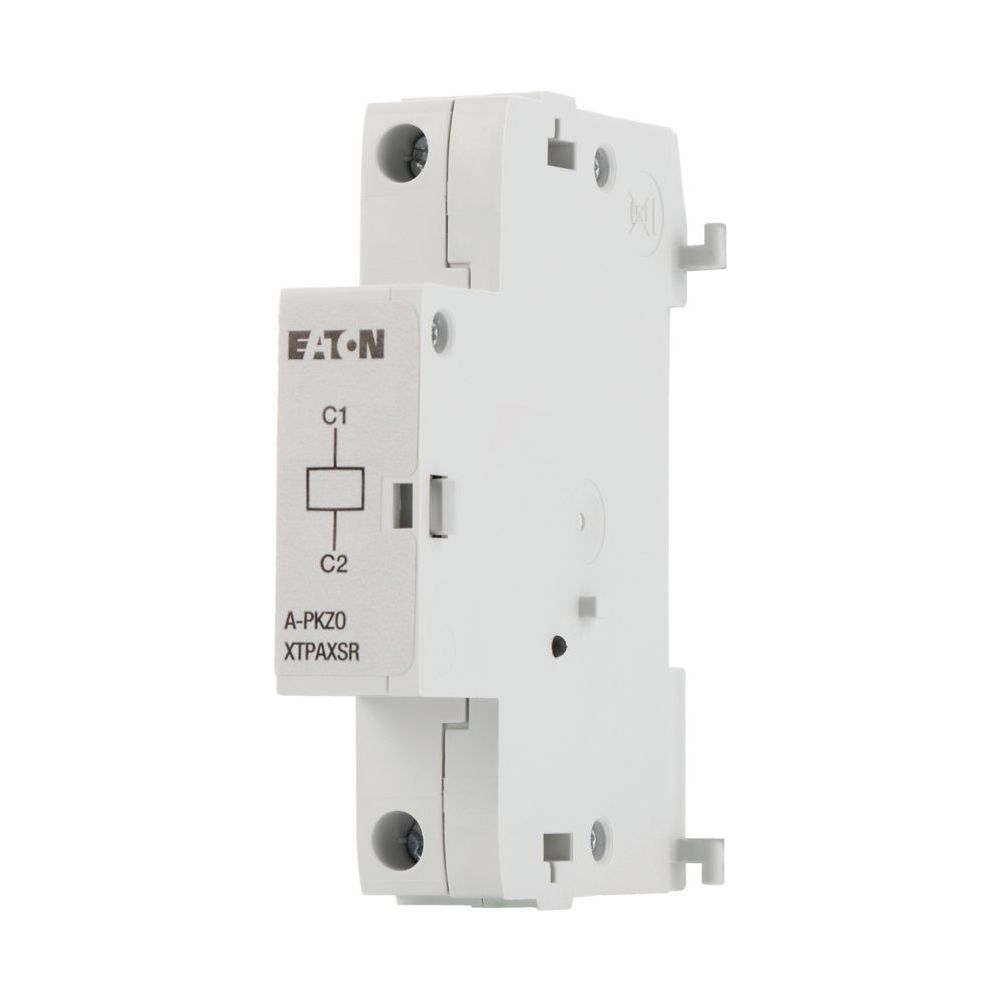

Der Schalter ist als Einbaugerät für die Festeinbautechnik konzipiert und unterstützt eine optionale Hutschienenmontage gemäß IEC/EN 60715. Durch die robuste Bauweise und die Anpassungsfähigkeit an spezifische Anlagenanforderungen bietet das Modell eine zuverlässige Absicherung im Hauptstromkreis. Eine optionale Fernabschaltung kann durch die Ergänzung einer verzögerten Unterspannungsauslösung realisiert werden, was insbesondere für Sicherheitsanwendungen relevant ist.

Technische Daten

• Bemessungsspannung: 900 V DC
• Bemessungsdauerstrom: 30 A
• Überlastauslöser Einstellbereich: 23 - 30 A
• Unverzögerter Kurzschlussauslöser: 180 A
• Polzahl: 3
• Verlustleistung: 6,5 W
• Schutzart: IP00
• Anschlussart: Schraubanschluss
• Abmessungen (H x B x T): 76 mm x 58 mm x 93 mm

Dieses Schaltgerät stellt eine effiziente Lösung für den Schutz von Solaranlagen dar. Mit einem Bemessungsdauerstrom von 30 A und einer Spannungsfestigkeit von 900 V DC deckt es anspruchsvolle Anforderungen in Photovoltaiksystemen ab. Die einfache Integration durch Schraubanschlüsse und die Option zur Hutschienenmontage erleichtern die Installation in Schaltanlagen, während die variable Überlastauslösung zwischen 23 A und 30 A eine exakte Abstimmung auf die Modulstränge sicherstellt.
