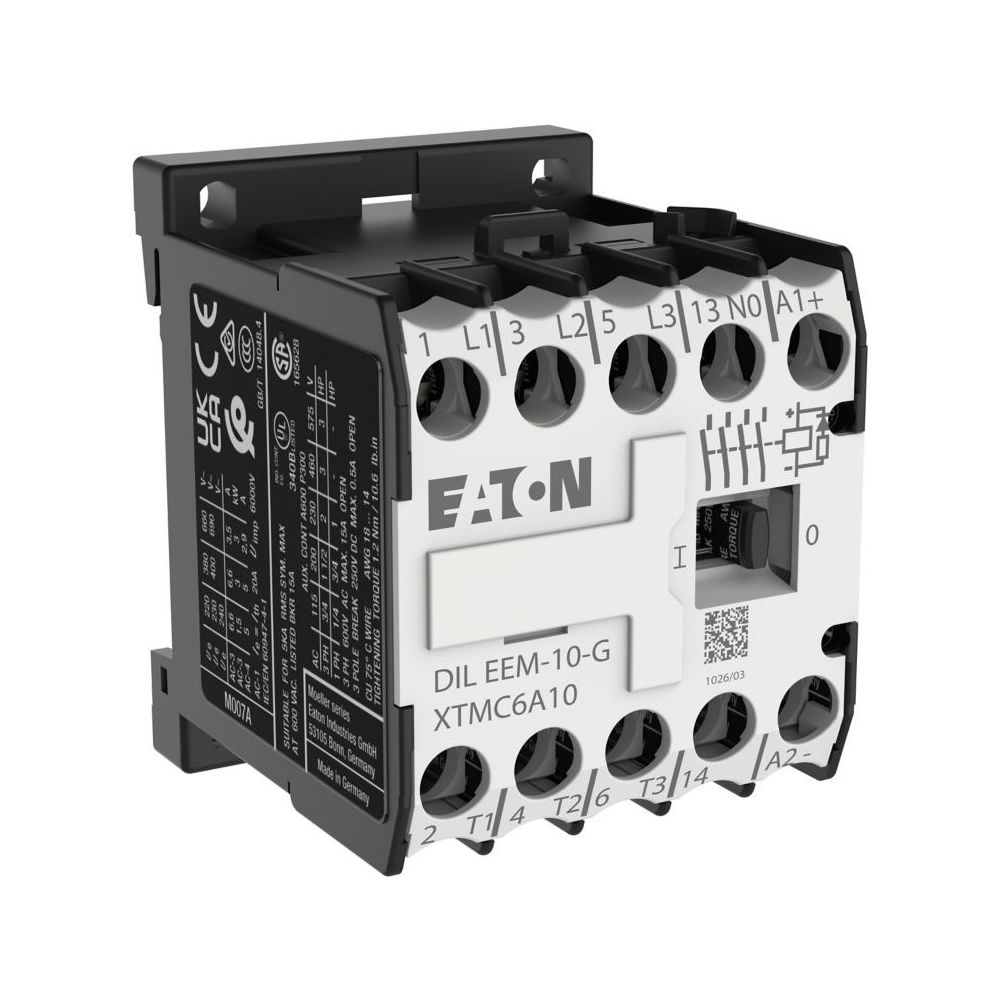

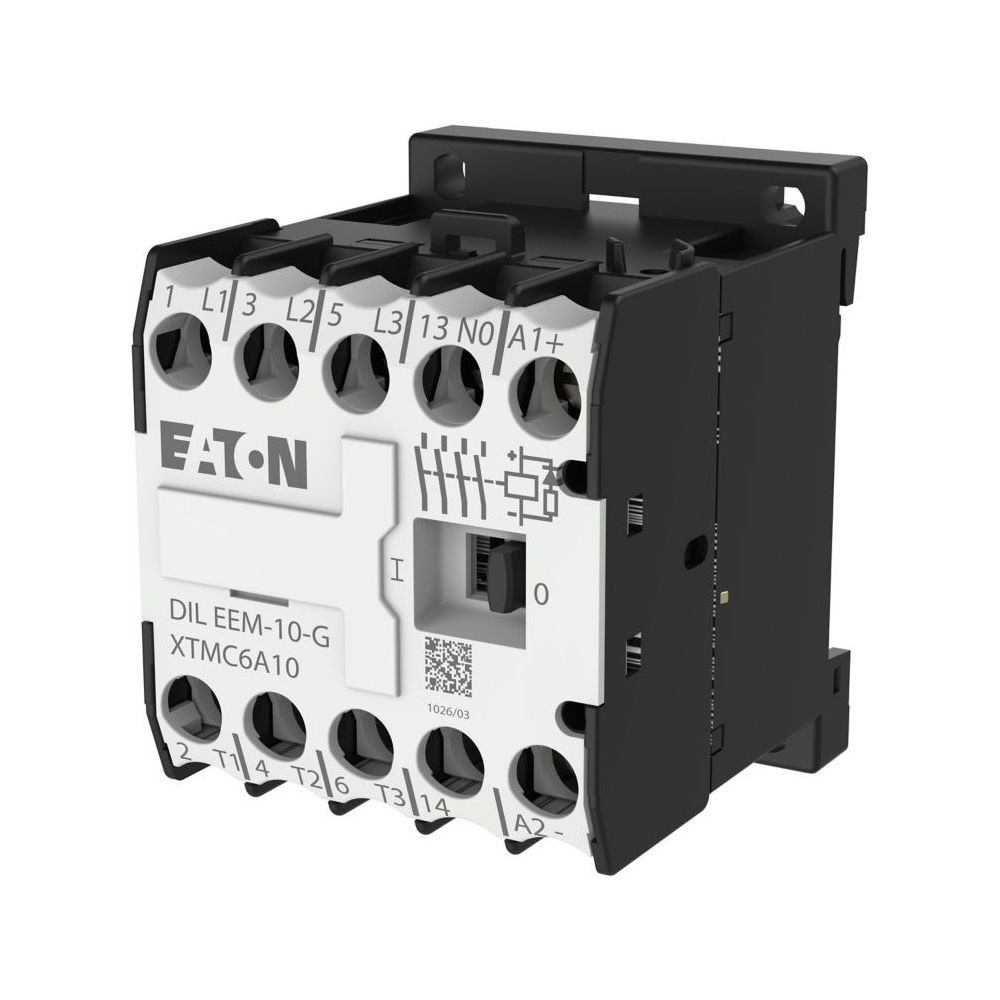

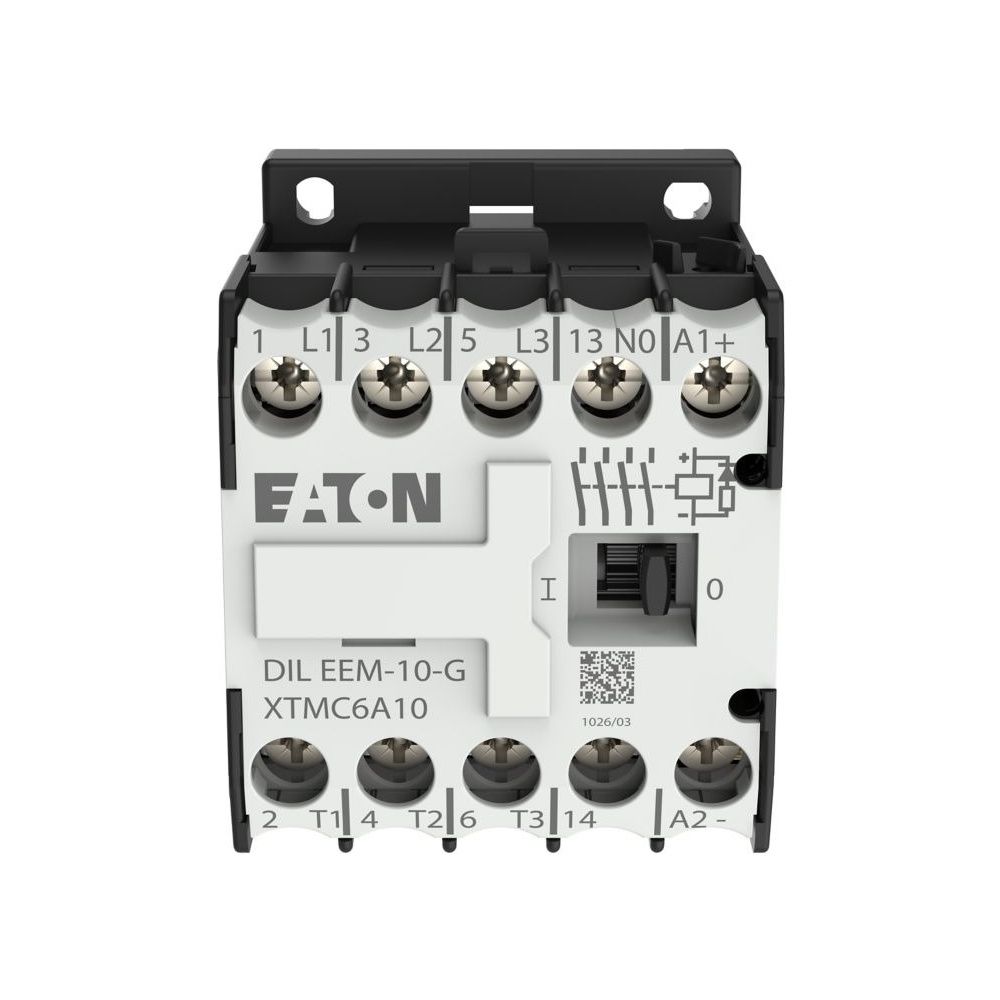

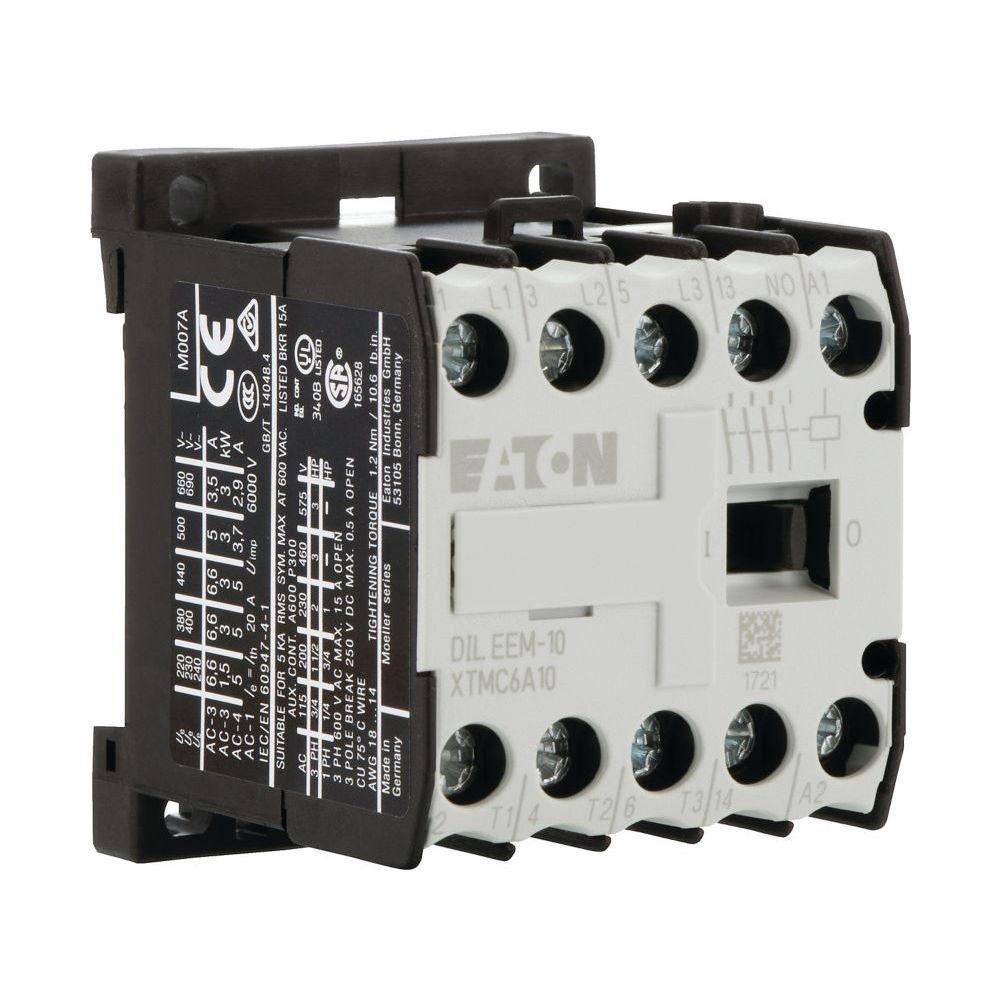

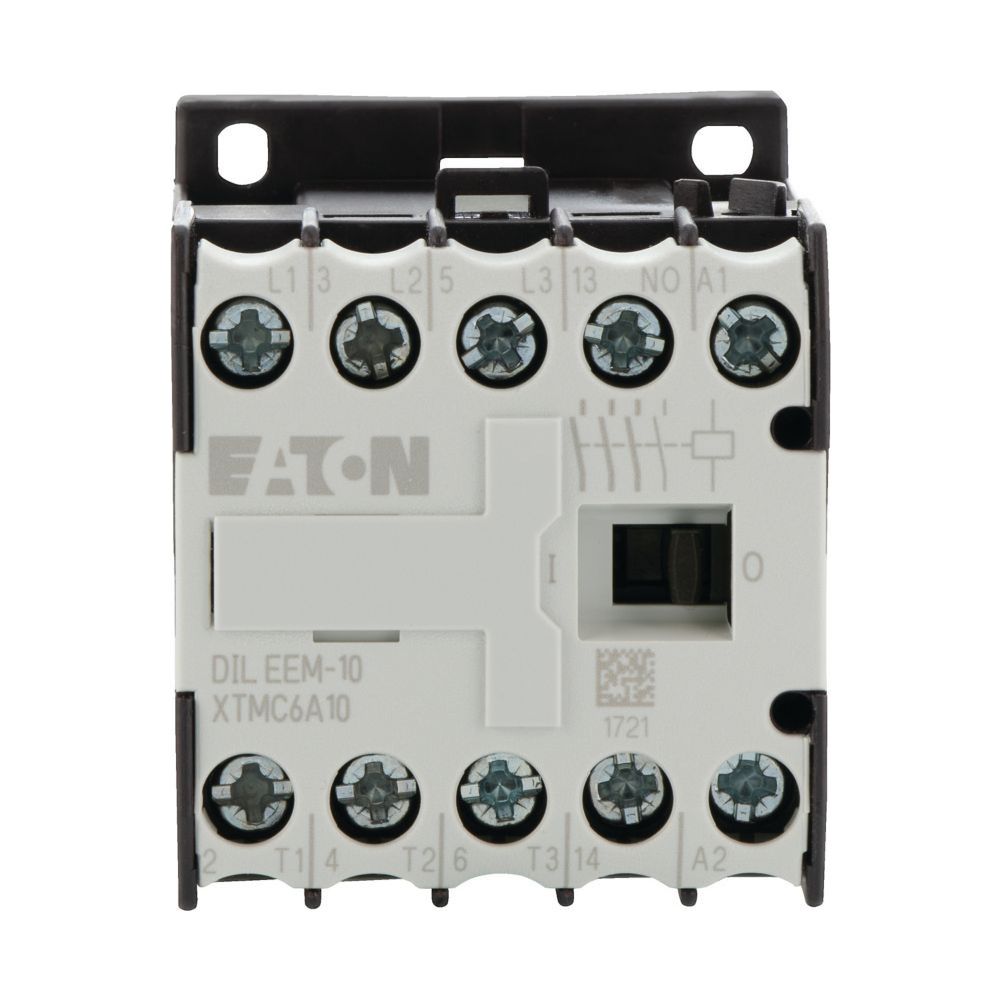

Eaton Kleinschütz DILEEM-10-G, 3kW, 3-polig, 45x58x54mm

Das Kleinschütz von Eaton ist für das zuverlässige Schalten von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V und einer Gleichstrombetätigung von 24 V eignet sich das 3-polige Gerät für industrielle Anwendungen und ist für Motoren der Effizienzklasse IE3 geeignet.

Vielseitige Einsatzmöglichkeiten und Montage

Das Leistungsschütz deckt die Gebrauchskategorien AC-1, AC-3 und AC-4 ab, was den Einsatz bei nicht oder leicht induktiven Lasten sowie bei Käfigläufermotoren ermöglicht. Die Installation erfolgt flexibel über Schraub- oder Schnappmontage. Dank der Schutzart IP20 und der Ausführung als fingersicheres Gerät nach VDE 0106 T. 100 ist eine hohe Betriebssicherheit gegeben. Das Schütz verfügt über einen integrierten Hilfskontakt und kann bei Bedarf mit weiteren Hilfsschalterbausteinen erweitert werden.

Technische Daten

• Bemessungsbetriebsleistung AC-3, 400 V: 3 kW
• Bemessungsbetriebsstrom AC-3, 400 V: 6,6 A
• Bemessungsbetriebsstrom AC-1, 400 V: 22 A
• Bemessungsbetriebsleistung AC-4, 400 V: 2,2 kW
• Bemessungsbetriebsstrom AC-4, 400 V: 5 A
• Steuerspeisespannung DC: 24 V
• Hauptkontakte: 3 Schließer
• Hilfskontakte: 1 Schließer
• Breite: 45 mm
• Höhe: 58 mm
• Tiefe: 54 mm

Durch die robuste Bauweise mit einer mechanischen Lebensdauer von 10 Millionen Schaltspielen und der integrierten Schutzbeschaltung bietet dieses Kleinschütz eine langlebige Lösung für die Steuerungstechnik. Die kompakten Abmessungen erlauben eine platzsparende Integration in Schaltschränke. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V und der flexiblen Anschlussmöglichkeit über Schraubklemmen stellt das Gerät eine effiziente Komponente für den Betrieb von Motoren und Widerstandsöfen dar.
