Beschreibung

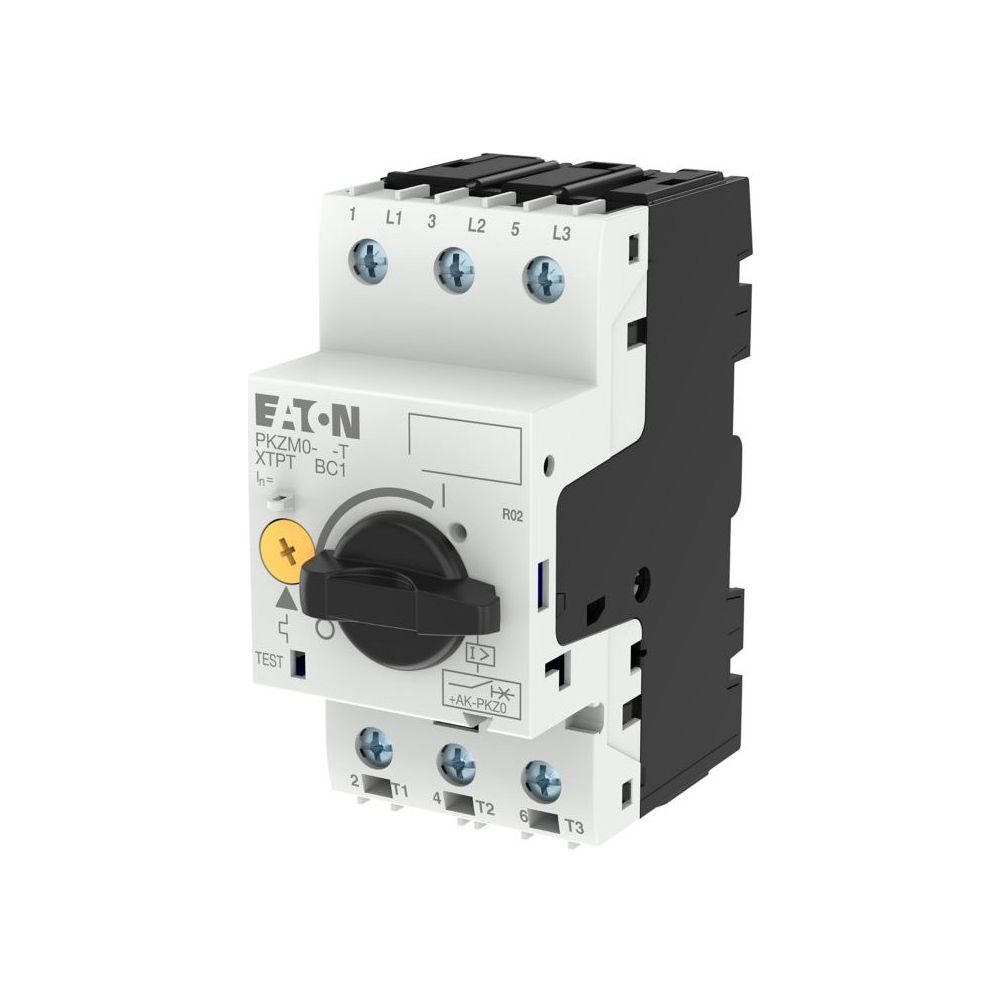

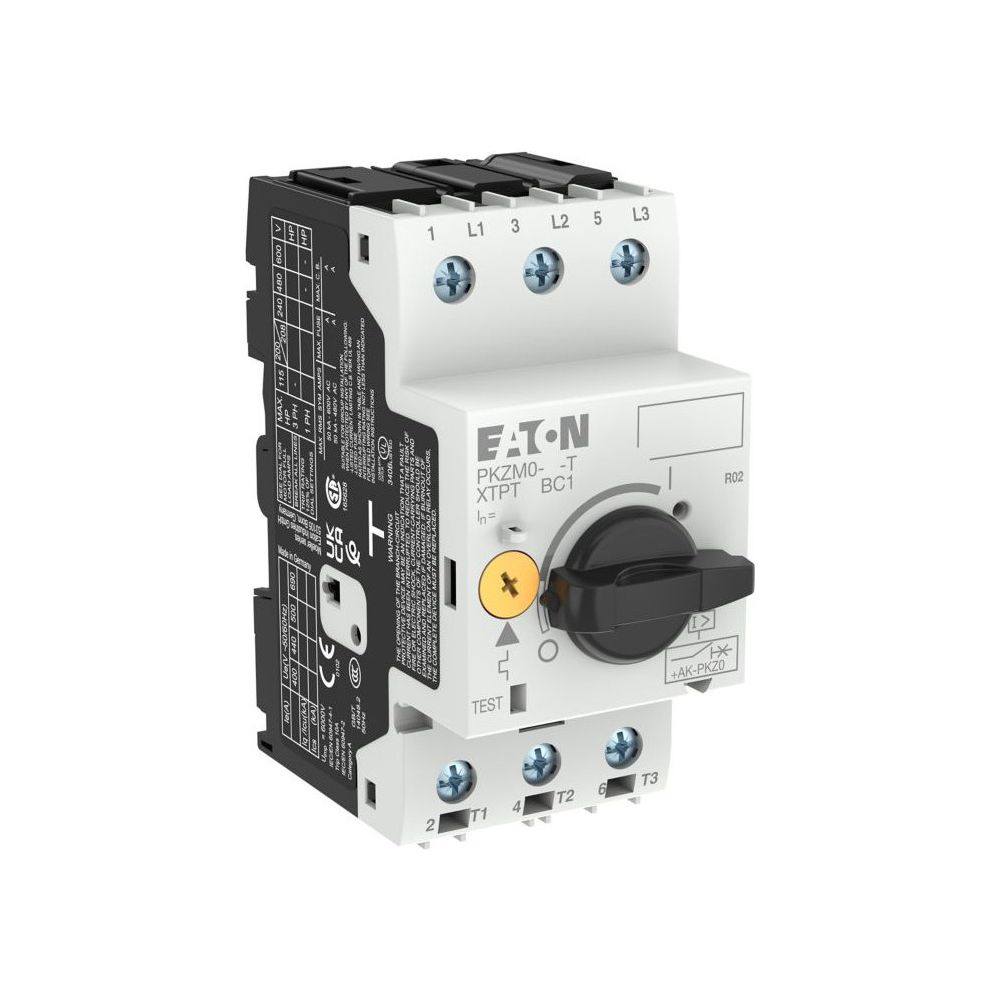

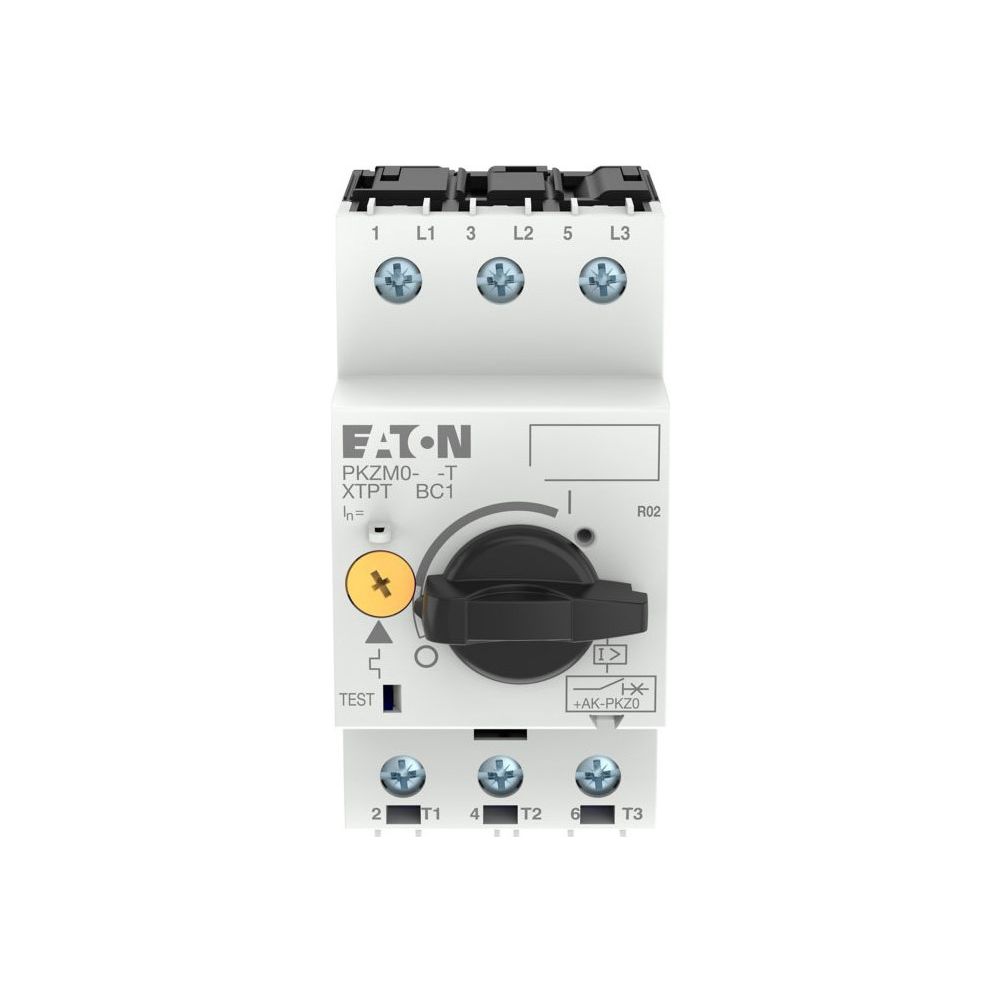

Eaton Transformatorschutzschalter PKZM0 PKZM0-1-T, 3-polig, 0,63-1A, Schraubanschluss
Der Eaton Moeller PKZM0 Transformatorschutzschalter ist ein 3-poliges Einbaugerät für den Schutz von Transformatoren mit hohem Einschaltstrom. Er verfügt über einen einstellbaren Überlastauslöser sowie einen unverzögerten Kurzschlussauslöser und ist phasenausfallempfindlich gemäß IEC/EN 60947-4-1 ausgeführt.
Schutzfunktion und Bedienung
Das Gerät ist als Komplettgerät mit Schutzeinheit konzipiert und wird über einen Drehknopf betätigt. Ein integrierter Ausgelöstmelder signalisiert den Schaltzustand. Die fingersichere Bauweise nach VDE 0106 T. 100 sorgt für einen hohen Berührungsschutz bei der Bedienung von vorne. Mit einer Bemessungsspannung von 690 V und einem Bemessungsgrenzkurzschlussausschaltstrom von 150 kA bei 400 V ist der Schutzschalter für anspruchsvolle elektrische Anlagen ausgelegt.
Montage und Anschluss
Die Montage erfolgt wahlweise durch Schraub- oder Schnappmontage auf Hutschienen gemäß IEC/EN 60715. Die Anschlusstechnik für den Hauptstromkreis basiert auf Schraubklemmen. Mit einer Breite von 45 mm ist das Gerät kompakt dimensioniert und lässt sich effizient in Schaltanlagen integrieren.
Dieser Transformatorschutzschalter bietet eine präzise Absicherung für Transformatoren. Mit einem Einstellbereich von 0,63 bis 1 A und einer Verlustleistung von 4,86 W kombiniert das Gerät effiziente Schutzfunktionen mit einer robusten Bauform. Die hohe Kurzschlussfestigkeit von 150 kA bei 400 V sorgt für eine zuverlässige Abschaltung im Fehlerfall.
Technische Daten
- Polzahl: 3
- Überlastauslöser Einstellbereich: 0,63 - 1 A
- Bemessungsspannung: 690 V
- Bemessungsgrenzkurzschlussausschaltstrom (400 V): 150 kA
- Verlustleistung: 4,86 W
- Schutzart: IP20
- Betätigertyp: Drehknopf
- Anschlussart: Schraubanschluss
- Produktbreite: 45 mm
- Produkthöhe: 93 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-088911 |
| Ausstattung | Ausgelöstmelder |
| Bemessungsspannung | 690 - 690 |
| Betätigertyp | Drehknopf |
| EAN | 4015080889113 |
| EAN-13 | 4015080889113 |
| Gewicht | 0,26 kg |
| Höhenlage | Max. 2000 |
| Icu bei 400V | 150 |
| Mit Ausgelöstmelder | Ja |
| Modellcode | PKZM0-1-T |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 76 |
| Produktbreite | 45 |
| Produktgewicht | 0,245 |
| Produkthöhe | 93 |
| Schalthäufigkeit | 40 Schaltspiele / h |
| Schließer Hilfsk | 0 |
| Schutzart (IP) | IP20 |
| Verlustleistung | 4,86 |
| Verschmutzungsgrad | 3 |
| Öffner Hilfsk | 0 |
| WEEE-Nr. | 92318050 |
