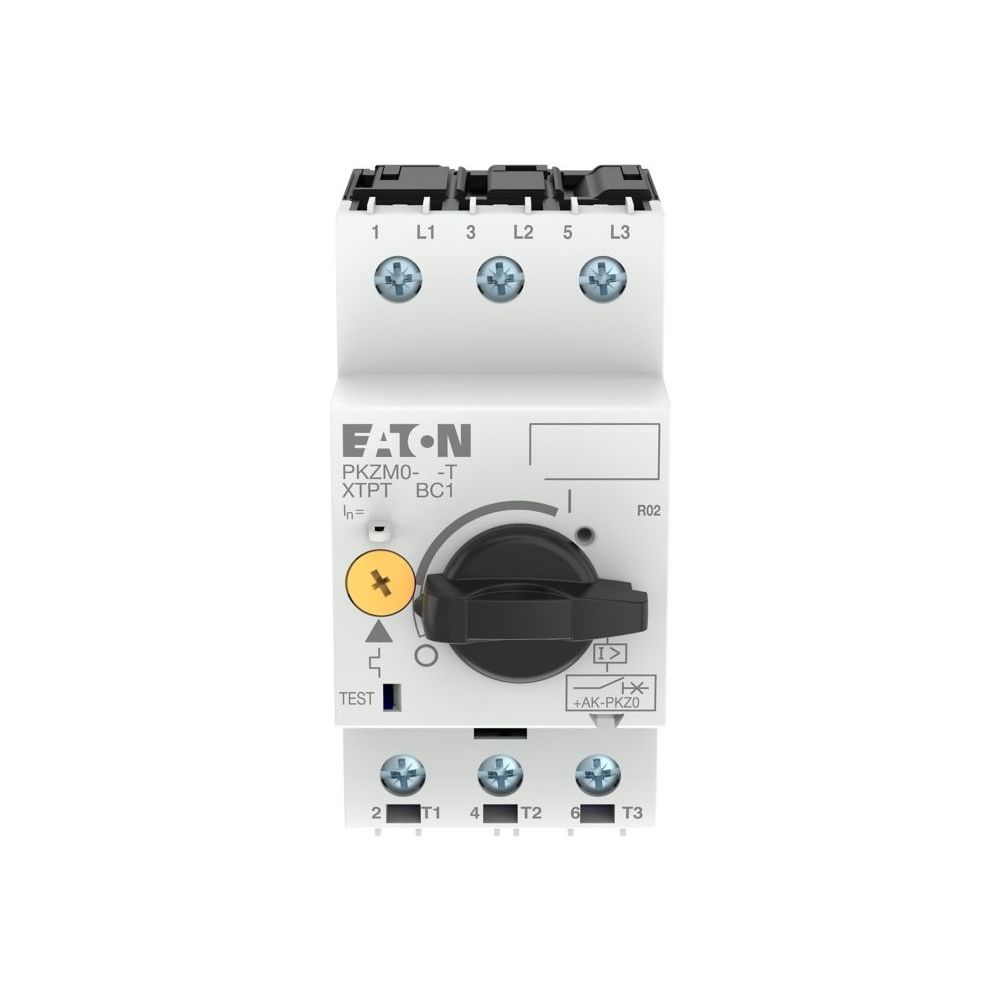

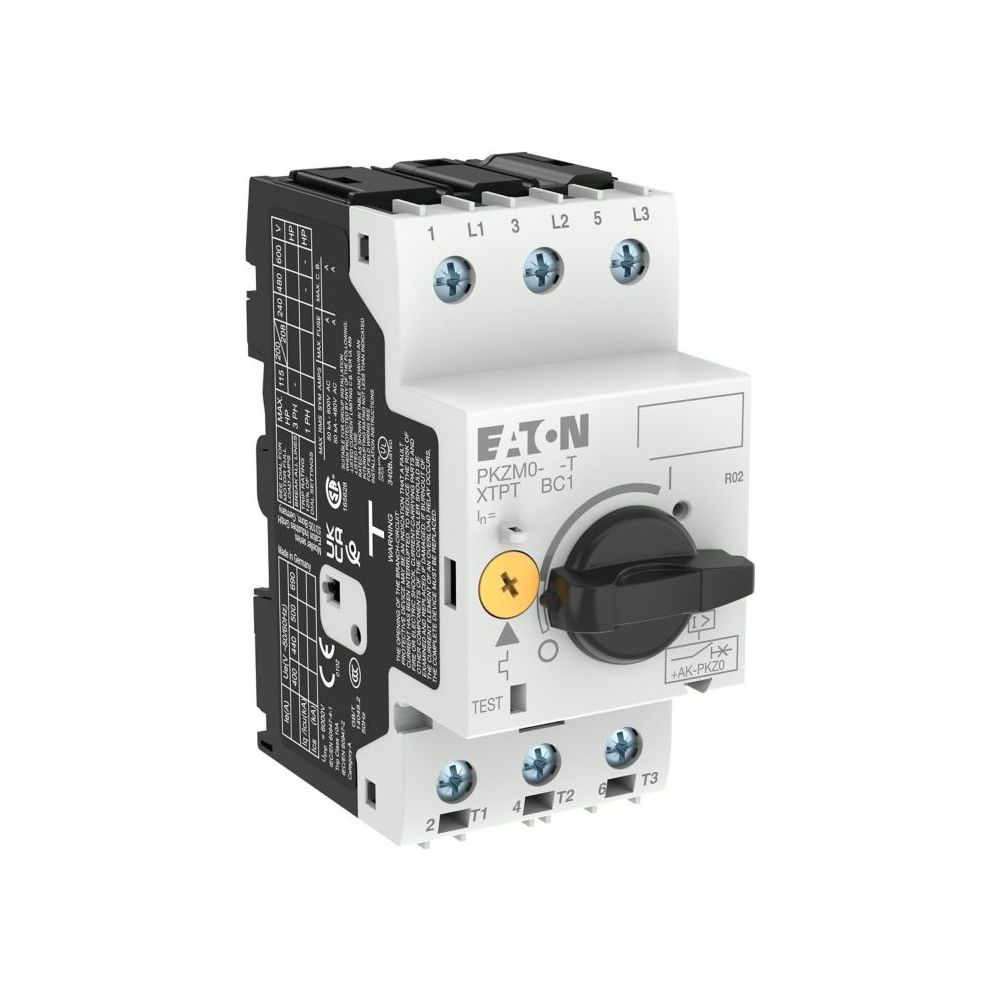

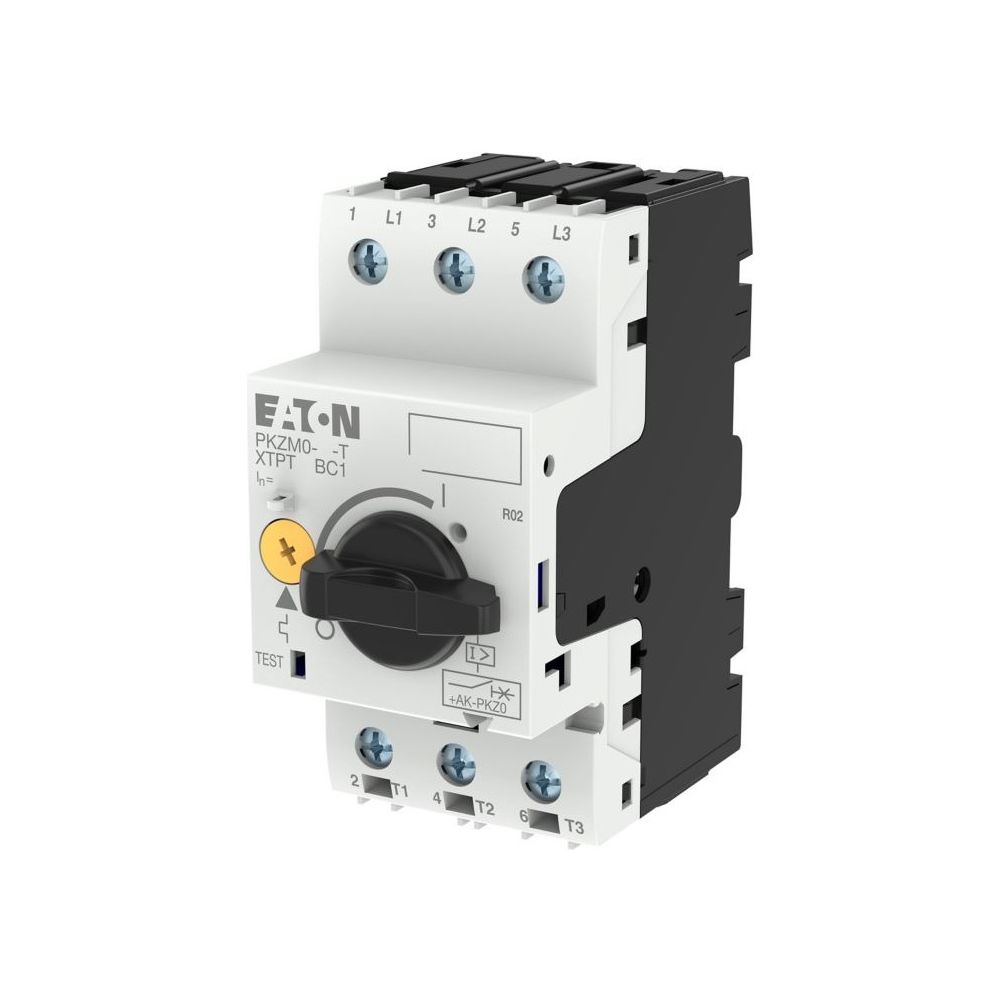

Eaton Transformatorschutzschalter PKZM0 PKZM0-0,4-T, 0,25-0,4A, Schraubanschluss

Der Transformatorschutzschalter aus der Eaton Moeller Serie PKZM0 ist ein 3-poliges Einbaugerät für den Schutz von Transformatoren mit hohem Einschaltstrom. Das Gerät verfügt über einen einstellbaren Überlastauslöser sowie einen unverzögerten Kurzschlussauslöser und zeichnet sich durch Phasenausfallempfindlichkeit aus. Die Montage erfolgt flexibel über Schraub- oder Schnappmontage auf Hutschienen.

Funktionsweise und Sicherheit

Der Schutzschalter ist für eine Bemessungsspannung von 690 V ausgelegt und bietet mit der Schutzart IP20 einen fingersicheren Berührungsschutz. Zur Ausstattung gehört ein integrierter Ausgelöstmelder, der den Schaltzustand signalisiert. Die Bedienung erfolgt über einen Drehknopf an der Frontseite des Geräts.

Montage und Einsatz

Das kompakte Gerät ist für den Einsatz in Schaltanlagen konzipiert und unterstützt eine effiziente Installation durch Schraubklemmen. Neben der Anwendung im Transformatorenschutz eignet sich das Modell auch für Motoren der Effizienzklasse IE3. Die robuste Bauweise erfüllt die Anforderungen der Norm IEC/EN 60947.

Dieser Transformatorschutzschalter bietet eine präzise Absicherung für elektrische Anwendungen. Mit einem einstellbaren Überlastbereich von 0,25 bis 0,4 A und einer Kurzschlussausschaltleistung von 150 kA bei 400 V sorgt das Gerät für einen sicheren Betrieb. Die kompakte Bauform mit einer Breite von 45 mm ermöglicht eine platzsparende Integration in Verteilersysteme.

Technische Daten

• Polzahl: 3
• Einstellbereich Überlastauslöser: 0,25 - 0,4 A
• Bemessungsspannung: 690 V
• Bemessungsgrenzkurzschlussausschaltstrom (400 V): 150 kA
• Schutzart: IP20
• Verlustleistung: 4,76 W
• Anschlusstechnik: Schraubklemmen
• Betätigertyp: Drehknopf
• Produktbreite: 45 mm
• Produkthöhe: 93 mm
