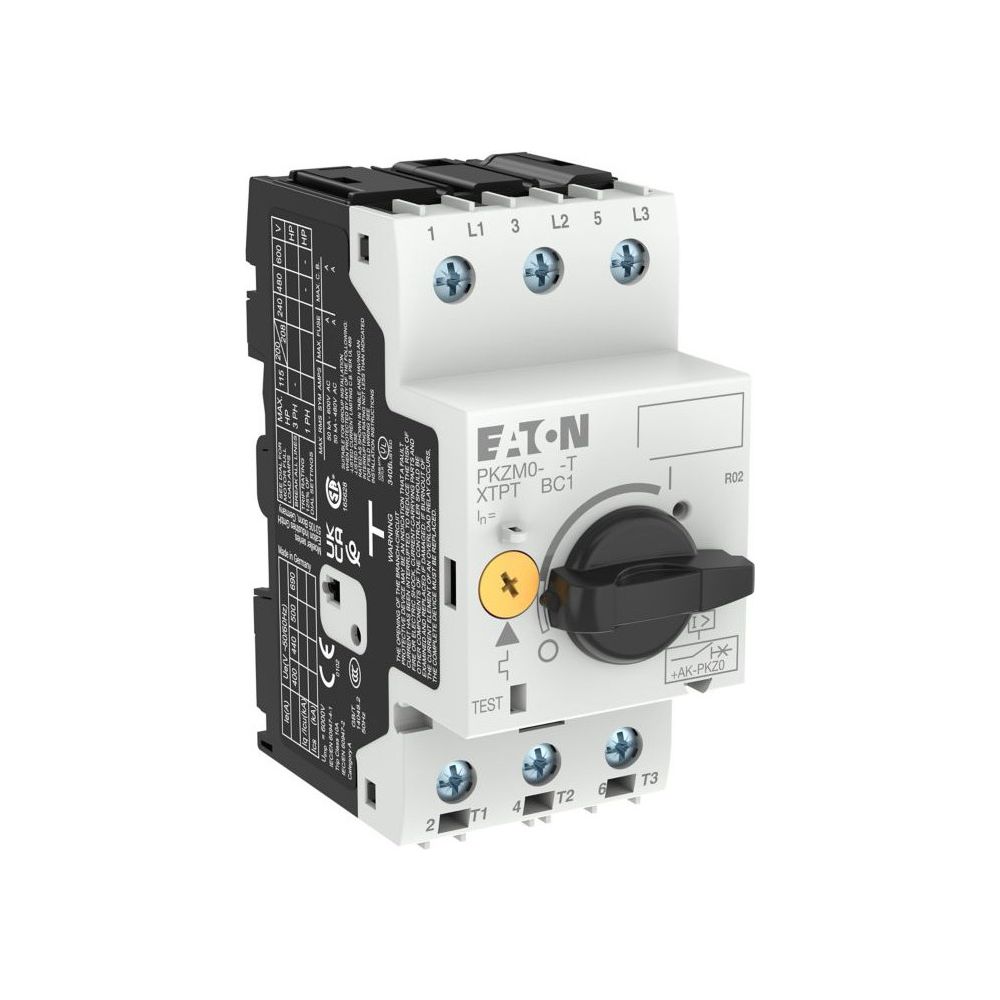

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 1)

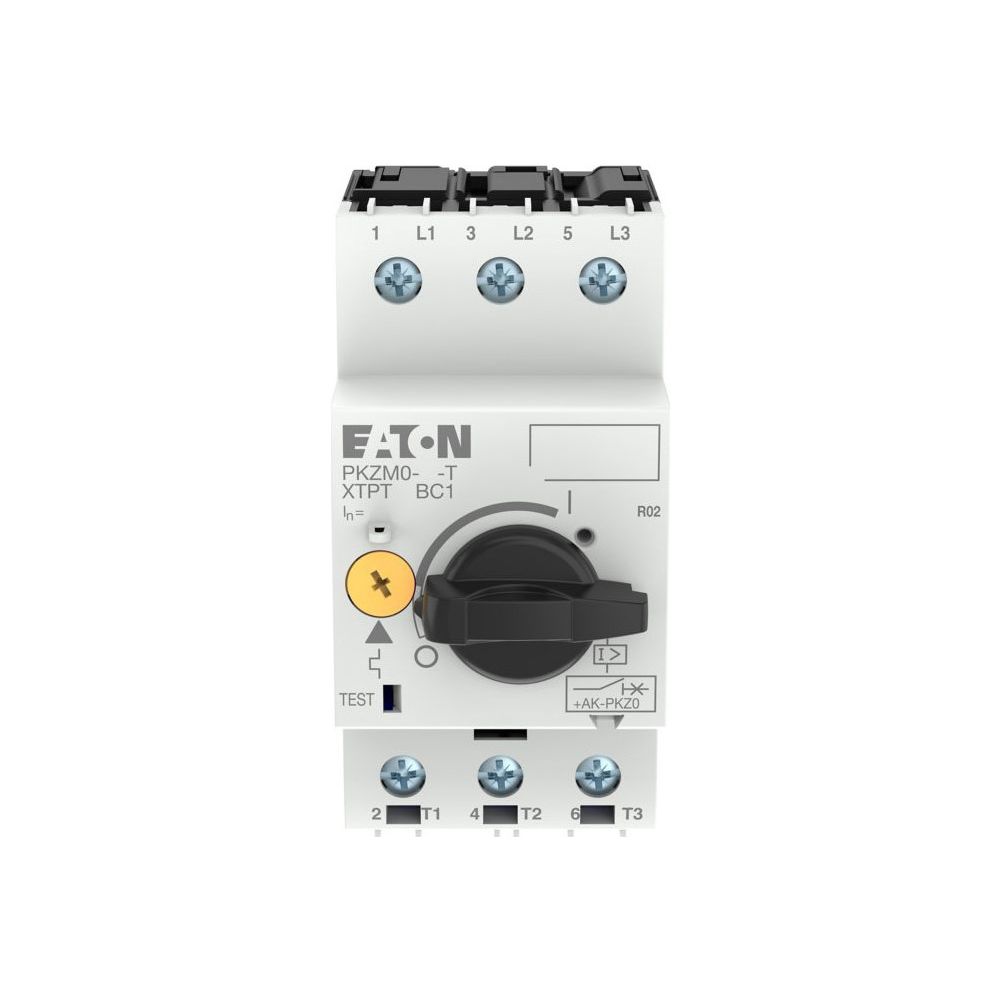

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 2)

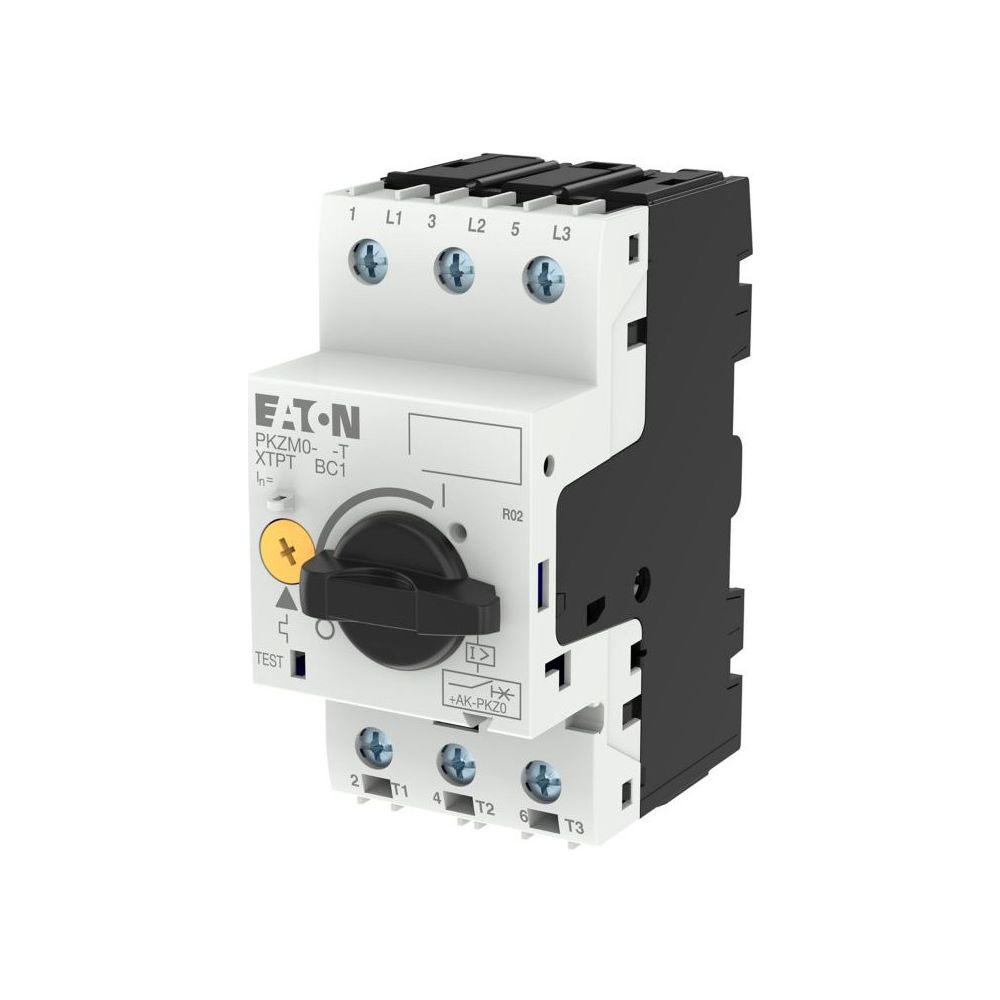

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 3)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 4)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 5)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 6)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 7)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 8)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 9)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 10)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 11)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 12)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 13)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 14)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 15)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 16)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 17)

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss... EATON-088912 4015080889120 (Abb. 18)

Katalogabbildung: Das Bild kann u.a. farblich vom realen Produkt abweichen.

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss

Name: Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss
Brand: Eaton
SKU: EATON-088912
Price: 83.2 EUR
Availability: InStock

Art.-Nr. 088912

EAN: 4015080889120

83,20 €

inkl. 19% MwSt.

VPE: 1 Stück

Lieferung per Paket

5,90 €

Versandinfos

8 Stück lagernd

Lieferung innerhalb 1 – 4 Werktagen

Di. 21. Juli 26 – Do. 23. Juli 26

Verfügbare Zahlungsweisen

Eaton Transformatorschutzschalter PKZM0 PKZM0-1,6-T, 3-polig 1-1,6A, Schraubanschluss

Der Transformatorschutzschalter aus der Eaton Moeller Serie PKZM0 ist für den Schutz von Transformatoren mit hohem Einschaltstrom konzipiert. Das 3-polige Gerät verfügt über eine einstellbare Überlastauslösung sowie einen unverzögerten Kurzschlussauslöser. Dank der kompakten Bauweise eignet sich der Schalter für den Einsatz in anspruchsvollen Schaltanlagen.

Funktionsweise und Sicherheit

Das Gerät bietet eine hohe Betriebssicherheit durch seine Phasenausfallempfindlichkeit. Die Bedienung erfolgt über einen Drehknopf, während die Schraubanschlüsse eine sichere Kontaktierung ermöglichen. Mit einer Schutzart von IP20 ist das Gehäuse fingersicher ausgeführt, was den Berührungsschutz bei der Bedienung von vorne sicherstellt. Eine integrierte Ausgelöstmeldung unterstützt die Diagnose im Fehlerfall.

Montage und Flexibilität

Der Schutzschalter ist als Einbaugerät für die Festeinbautechnik konzipiert und unterstützt sowohl die Schraub- als auch die Schnappmontage auf Hutschienen. Mit einem Kappeneinbaumaß von 45 mm lässt sich das Gerät in standardisierte Verteilersysteme integrieren. Die Konstruktion ist für eine mechanische Lebensdauer von 100.000 Schaltvorgängen ausgelegt.

Dieser Transformatorschutzschalter bietet eine präzise Absicherung für Transformatoren und Motoren. Mit einem einstellbaren Überlastbereich von 1 bis 1,6 A und einem Bemessungsgrenzkurzschlussausschaltvermögen von 150 kA bei 400 V sorgt das Gerät für einen stabilen Betrieb. Die Kombination aus hoher Schaltleistung, kompakter Bauform und einfacher Montage macht ihn zu einer effizienten Lösung für den professionellen Schaltanlagenbau.

Technische Daten

Polzahl: 3-polig
Überlastauslöser Einstellbereich: 1 - 1,6 A
Bemessungsbetriebsspannung: 690 V
Bemessungsgrenzkurzschlussausschaltstrom (400 V): 150 kA
Unverzögerter Kurzschlussauslöser: 32 A
Schutzart: IP20
Verlustleistung: 4,92 W
Anschlusstechnik: Schraubklemmen
Betätigertyp: Drehknopf
Montage: Schraub- und Schnappmontage

Hersteller	Eaton
Anschlusstechnik	Schraubklemmen
Artikelnummer	EATON-088912
Ausstattung	Ausgelöstmelder
Bemessungsspannung	690 - 690
Betätigertyp	Drehknopf
EAN	4015080889120
EAN-13	4015080889120
Gewicht	0,298 kg
Höhenlage	Max. 2000
Icu bei 400V	150
Mit Ausgelöstmelder	Ja
Modellcode	PKZM0-1,6-T
Polzahl	3-polig
Produkt Länge/Tiefe	76
Produktbreite	45
Produktgewicht	0,283
Produkthöhe	93
Schalthäufigkeit	40 Schaltspiele / h
Schließer Hilfsk	0
Schutzart (IP)	IP20
Verlustleistung	4,92
Verschmutzungsgrad	3
Öffner Hilfsk	0
WEEE-Nr.	92318050
