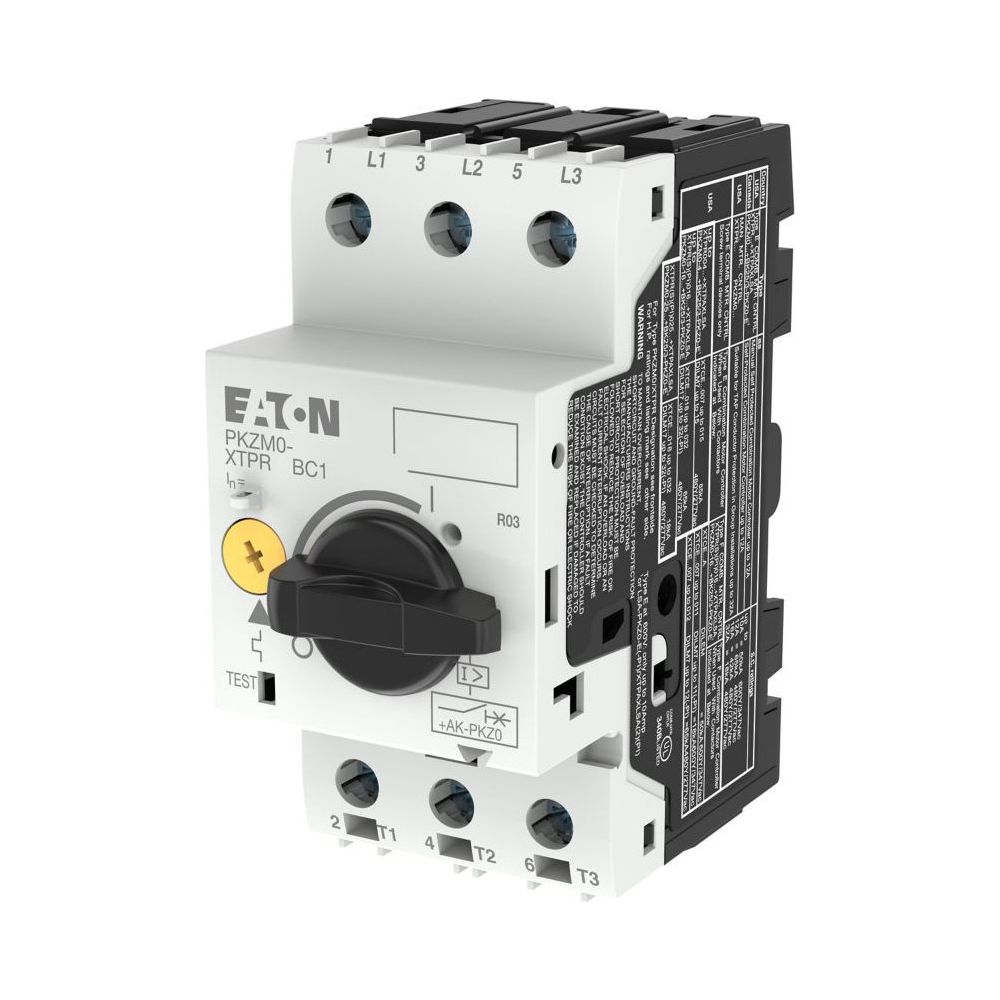

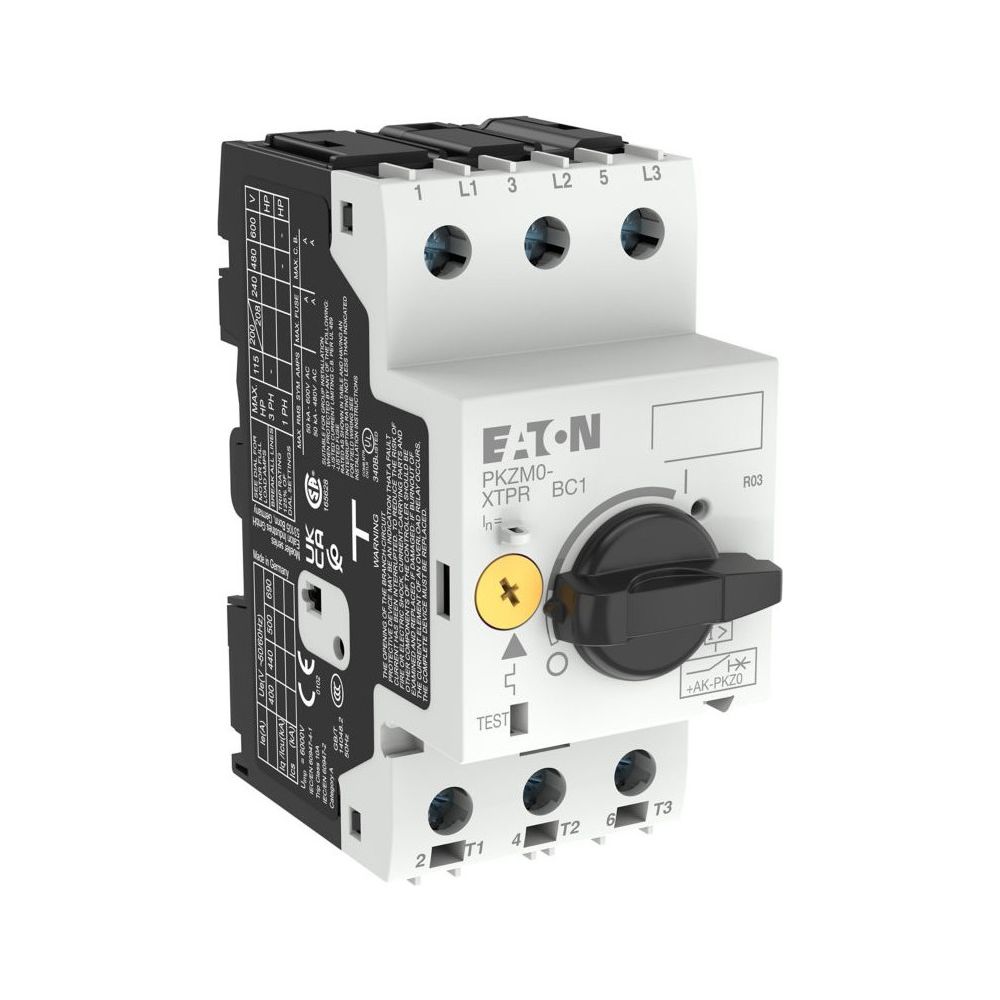

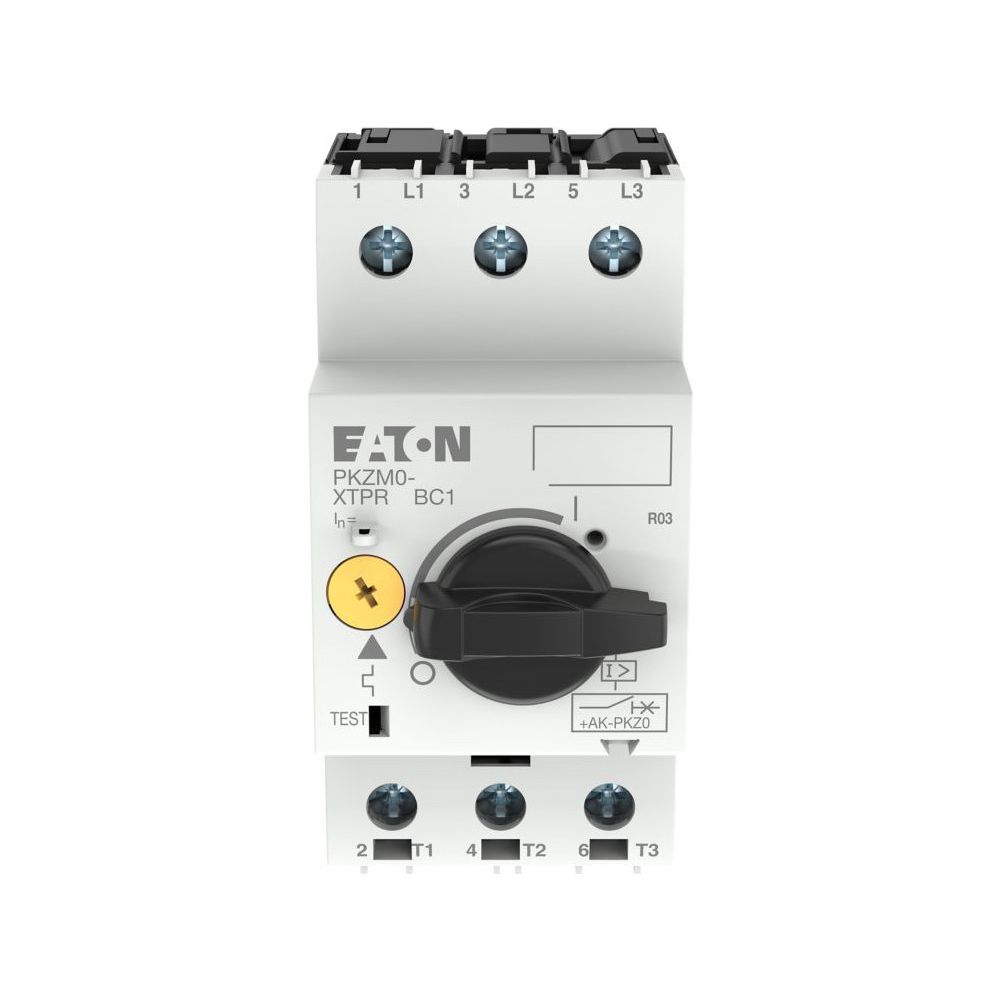

Eaton Motorschutzschalter PKZM0 PKZM0-0,4, 0,25-0,4A, Schraubklemmen

Der Motorschutzschalter aus der Eaton Moeller series PKZM0 ist ein kompaktes 3-poliges Schaltgerät für den Schutz von Motoren und Anlagen. Mit einer thermomagnetischen Auslösetechnik und einem einstellbaren Überlastauslöser von 0,25 bis 0,4 A eignet sich das Gerät für industrielle Anwendungen, einschließlich Motoren der Effizienzklasse IE3.

Funktionsweise und Montage

Das Gerät verfügt über einen Drehantrieb mit Schaltanzeige für die Zustände Ein, Aus und Ausgelöst. Die Montage erfolgt flexibel durch Schraub- oder Schnappmontage auf einer Hutschiene. Dank der kompakten Bauweise mit einem Kappeneinbaumaß von 45 mm lässt sich der Schalter platzsparend in Schaltanlagen integrieren. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Kontaktierung ermöglichen.

Sicherheit und Schutz

Der Motorschutzschalter bietet einen Schutz durch eine integrierte Phasenausfallempfindlichkeit nach IEC/EN 60947-4-1. Das Gehäuse ist in der Schutzart IP20 ausgeführt und bietet einen Berührungsschutz nach EN 50274, der Finger- und Handrückensicherheit bei frontaler Betätigung sicherstellt. Das Gerät ist für eine Bemessungsbetriebsspannung von bis zu 690 V ausgelegt.

Der Motorschutzschalter bietet eine präzise Absicherung für Motoren mit einer Bemessungsleistung von 0,09 kW bei 400 V. Durch die Kombination aus einstellbarem Überlastschutz und einem unverzögerten Kurzschlussauslöser von 6,2 A wird ein hoher Anlagenschutz erreicht. Die robuste Konstruktion und die Eignung für IE3-Motoren machen dieses Modell zu einer zuverlässigen Komponente für anspruchsvolle Schaltaufgaben.

Technische Daten

• Bemessungsbetriebsspannung: 690 V
• Bemessungsdauerstrom: 0,4 A
• Einstellbereich Überlastauslöser: 0,25 - 0,4 A
• Kurzschlussauslöser: 6,2 A
• Bemessungsleistung (400 V): 0,09 kW
• Polzahl: 3-polig
• Schutzart: IP20
• Anschlusstechnik: Schraubklemmen
• Auslösetechnik: Thermomagnetisch
• Breite: 45 mm
