Beschreibung

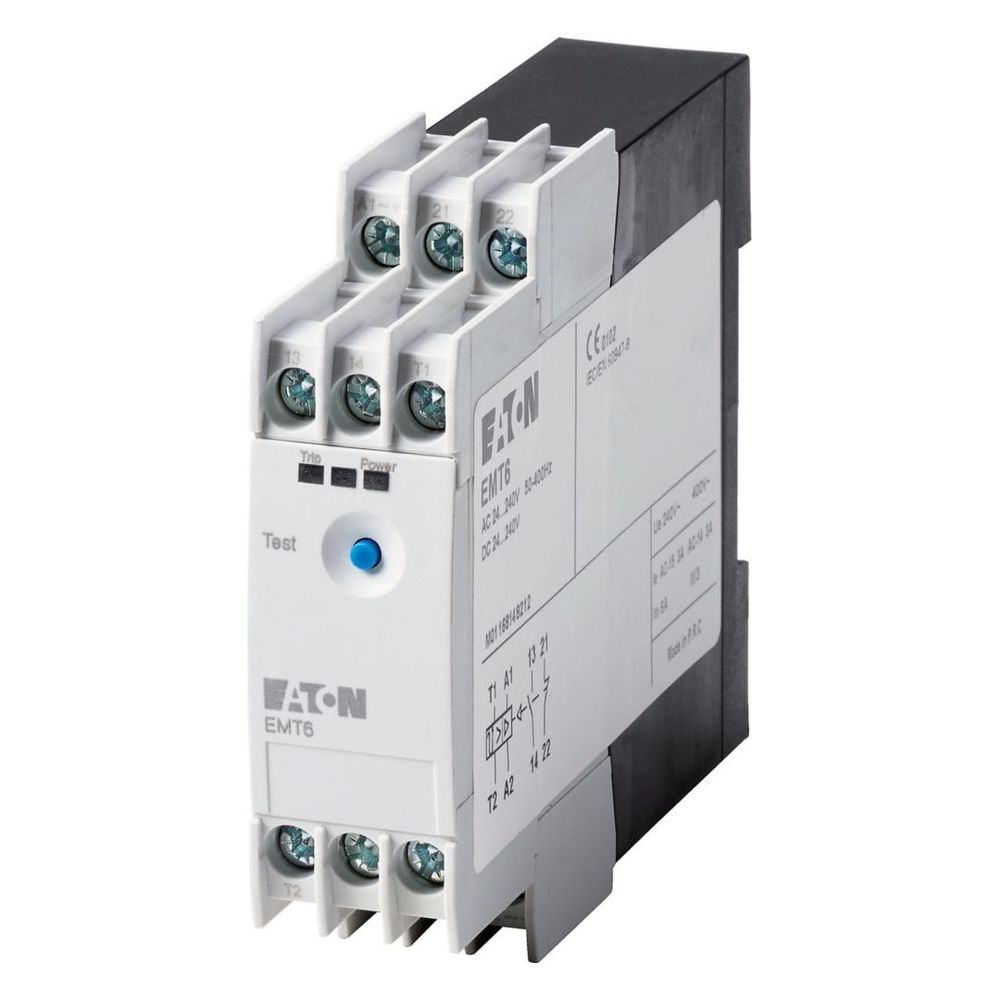

Eaton Thermistor-Maschinenschutzrelais EMT6 EMT6(230V), 230V, 83x23x103mm
Das Thermistor-Maschinenschutzrelais der Serie EMT6 von Eaton Moeller dient der zuverlässigen Überwachung von Motoren und Anlagen. Das Gerät arbeitet mit einer Bemessungssteuerspeisespannung von 230 V bei 50/60 Hz und ermöglicht eine präzise Temperaturüberwachung über einen Widerstandsmessbereich von 750 bis 12000 Ohm. Dank der kompakten Bauweise und der einfachen Schnappmontage lässt sich das Relais flexibel in Schaltschränken integrieren.
Funktionsweise und Überwachung
Das Schutzrelais überwacht den thermischen Zustand angeschlossener Maschinen und bietet eine klare Statusübersicht durch integrierte LED-Anzeigen für Netzbetrieb und Störungsmeldungen. Eine Testfunktion ist über eine separate Taste direkt am Gerät abrufbar. Die Auslösung erfolgt bei einem Widerstand von 3600 Ohm, während der Reset-Widerstand bei 1600 Ohm liegt. Das Gerät ist für den Betrieb in anspruchsvollen Umgebungen ausgelegt und weist eine hohe Klimafestigkeit sowie Störsicherheit gegen elektromagnetische Felder auf.
Installation und Anschluss
Der elektrische Anschluss erfolgt über Schraubklemmen, die für eine sichere Kontaktierung sorgen. Das Relais ist finger- und handrückensicher gemäß EN 50274 ausgeführt und bietet eine sichere Trennung zwischen den Kontakten sowie zur Stromversorgung. Die Montage kann in beliebiger Einbaulage erfolgen, was die Flexibilität bei der Schaltschrankplanung erhöht. Mit einer Schutzart von IP20 ist das Gehäuse für den geschützten Innenbereich konzipiert.
Das EMT6 Maschinenschutzrelais bietet durch seine robuste Auslegung und die präzise Widerstandsauswertung einen effektiven Schutz für elektrische Antriebe. Mit einem Bemessungsschaltstrom von 6 A und der Unterstützung für 230 V AC Versorgungsspannung deckt es ein breites Anwendungsspektrum ab. Die Kombination aus LED-Statusanzeige und einfacher Handhabung durch Schraubanschlüsse unterstützt eine effiziente Inbetriebnahme und Überwachung im laufenden Betrieb.
Technische Daten
- Bemessungssteuerspeisespannung: 230 V AC (50/60 Hz)
- Widerstandsmessbereich: 750 - 12000 Ohm
- Auslösewiderstand: 3600 Ohm
- Reset-Widerstand: 1600 Ohm
- Bemessungsschaltstrom: 6 A
- Anzahl Messkreise: 1
- Schutzart: IP20
- Breite: 23 mm
- Höhe: 83 mm
- Tiefe: 103 mm
Technische Daten
| Hersteller | Eaton |
| Anzugsspannung | 0,85 - 1,1 V x Uₑ |
| Artikelnummer | EATON-066400 |
| Auslösewiderstand | 3600 |
| Breite | 23 |
| EAN | 4015080664000 |
| EAN-13 | 4015080664000 |
| Einbaulage | beliebig |
| Funkstörklasse | Klasse B (EN 55011) |
| Gewicht | 0,171 kg |
| Höhe | 83 |
| Kontaktentladung | 6 |
| Luftentladung | 8 |
| Modellcode | EMT6(230V) |
| Nennspannung - max | 600 |
| Produkt Länge/Tiefe | 103 |
| Produktbreite | 23 |
| Produktgewicht | 0,153 |
| Produkthöhe | 83 |
| Reset-Widerstand | 1600 |
| Schutzart | IP20 |
| Spannungsart | Wechselstrom |
| Tiefe | 103 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
