Beschreibung

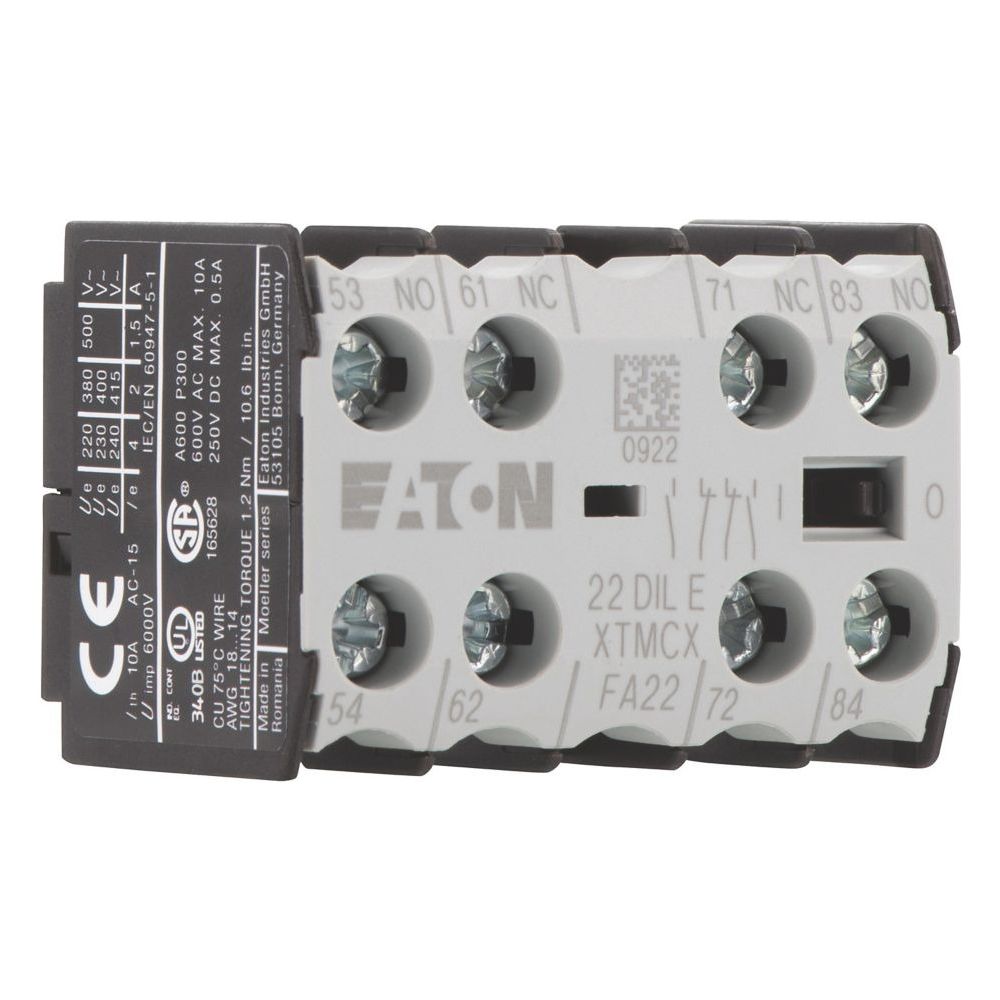

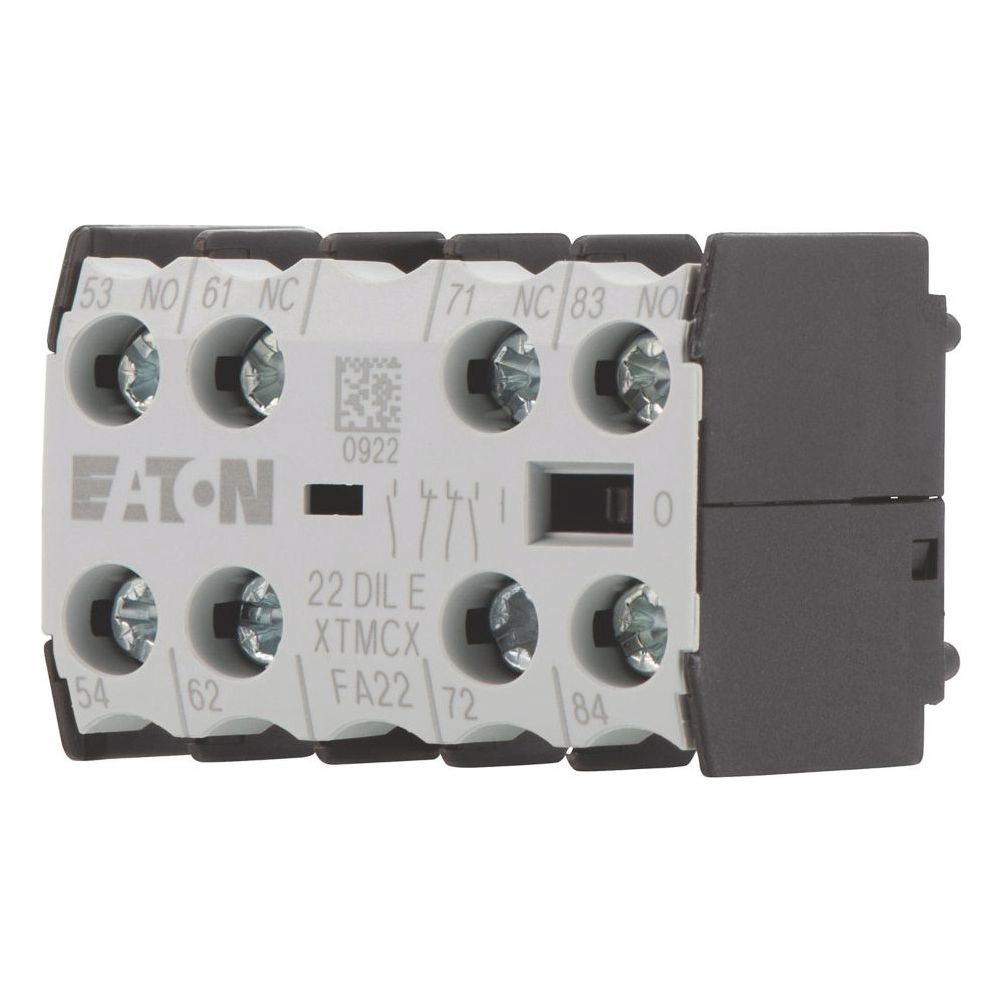

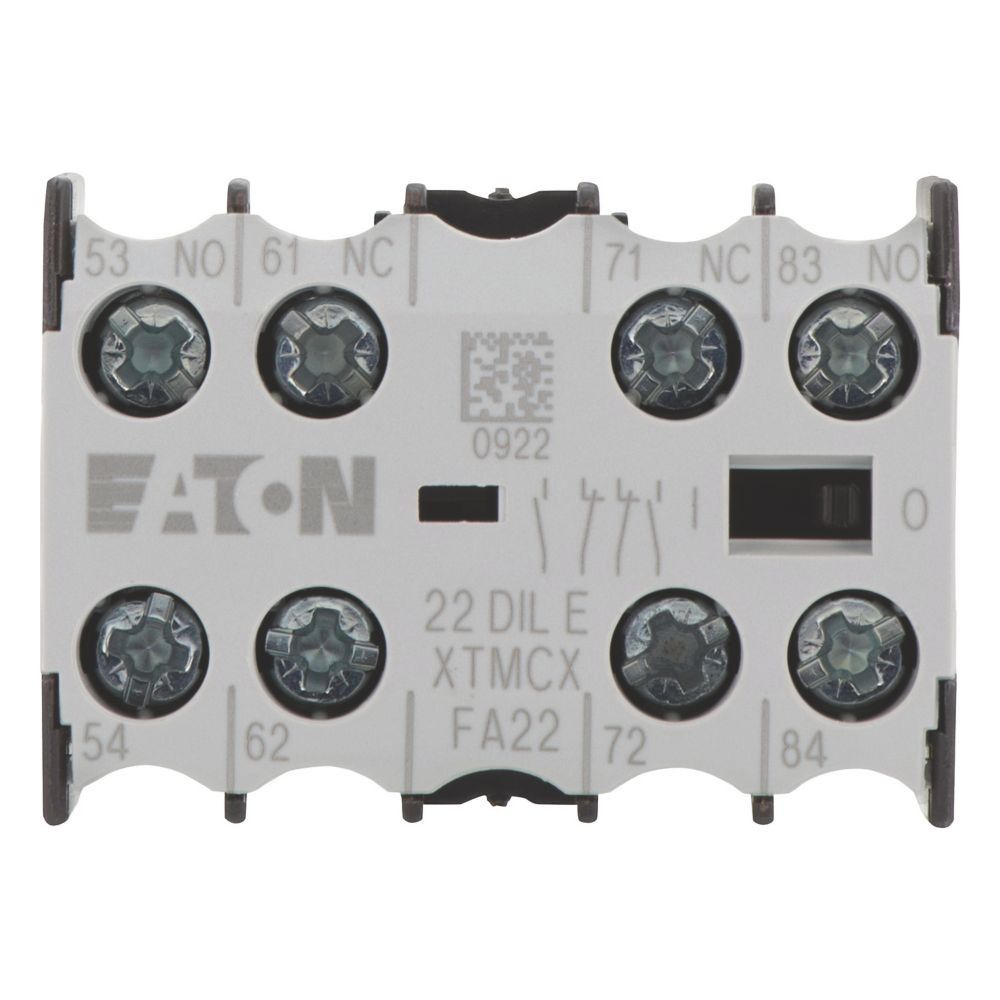

Eaton Hilfsschalterbaustein DILE 22DILE, 4-polig, 2 S, 2 Ö, Frontbefestigung, Schraubklemmen
Der Hilfsschalterbaustein der Eaton Moeller Serie DILE dient als zuverlässige Erweiterung für Standardanwendungen in der Steuerungstechnik. Das 4-polige Modul ist für die Frontbefestigung konzipiert und verfügt über zwangsgeführte Kontakte, die eine hohe Betriebssicherheit ermöglichen. Die Montage erfolgt durch einfaches Aufstecken auf kompatible Schütze der Baureihen DILEM und DILER.
Funktion und Anschluss
Das Bauteil ist mit zwei Schließern und zwei Öffnern ausgestattet, die eine flexible Integration in bestehende Schaltanlagen erlauben. Der elektrische Anschluss erfolgt über robuste Schraubklemmen. Dank der kompakten Bauweise und der Schutzart IP20 eignet sich der Baustein ideal für den Einsatz in Schaltschränken, wobei die Schaltglieder den Normen EN 50005 entsprechen.
Technische Daten
- Polzahl: 4-polig
- Kontakte: 2 Schließer, 2 Öffner
- Montageart: Frontbefestigung
- Anschlussart: Schraubklemmen
- Bemessungsbetriebsstrom (AC-15, 230/400 V): 4 A / 2 A
- Schutzart: IP20
- Schalthäufigkeit: 9000 Schaltspiele/h
- Produktbreite: 45 mm
- Produkthöhe: 32 mm
- Produktgewicht: 0,04 kg
Durch die zwangsgeführten Kontakte und die robuste Ausführung unterstützt dieser Hilfsschalterbaustein eine präzise Steuerung und Überwachung von Schaltvorgängen. Mit einem Bemessungsbetriebsstrom von bis zu 4 A bei 230 V AC bietet das Modul eine langlebige Lösung für industrielle Anwendungen. Die einfache Montage und die normgerechte Kontaktanordnung erleichtern die Integration in bestehende Systeme der DILE-Serie.
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-010288 |
| Ausführung | aufsteckbar |
| EAN | 4015080102885 |
| EAN-13 | 4015080102885 |
| Fassung | ohne |
| Gewicht | 0,044 kg |
| Modellcode | 22DILE |
| Montageart | Frontbefestigung |
| Polzahl | 4-polig |
| Produkt Länge/Tiefe | 36 |
| Produktbreite | 45 |
| Produktgewicht | 0,04 |
| Produkthöhe | 32 |
| Schließer | 2 |
| Schutzart | IP20 |
| Strom max | 4 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 2 |
| WEEE-Nr. | 92318050 |
