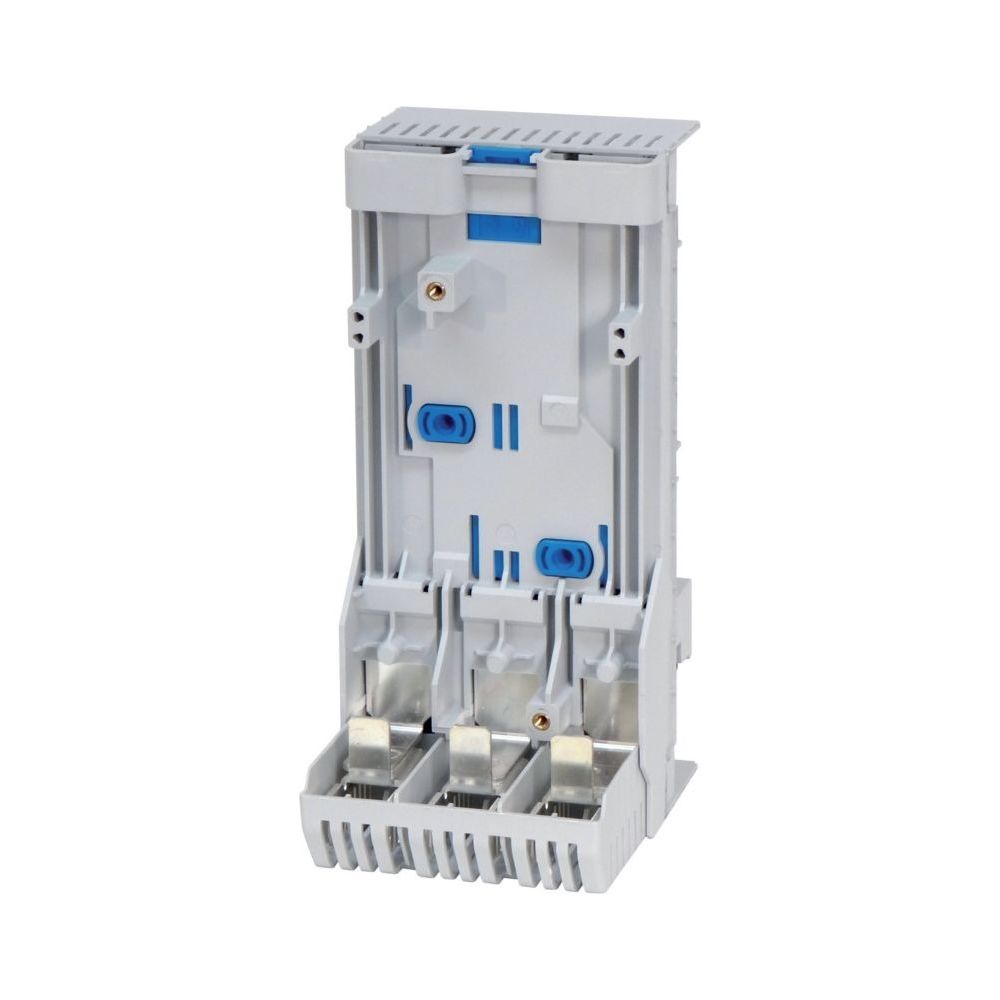

Eaton Sammelschienen-Adapter xEffect SASY 60i NZM1-XAD160, 160A, 3-polig, 690V AC, 92mm
Der Eaton xEffect SASY 60i Sammelschienen-Adapter ermöglicht die effiziente Montage von 3-poligen Kompaktleistungsschaltern auf 60-mm-Sammelschienensystemen. Die Komponente ist für einen Bemessungsstrom von 160 A ausgelegt und eignet sich für den Einsatz mit NZM1, PN1 sowie N(S)1 Schaltern. Durch den flexiblen Kombisockel ist eine einfache Aufputzmontage auf Kupfer-Sammelschienen mit einer Dicke von 5 bis 10 mm möglich.
Montage und Anwendung
Der Adapter ist für die Verwendung in Einspeisestromkreisen konzipiert und unterstützt eine variable Anschlussrichtung, da der elektrische Anschluss durch Drehen des Adapters wahlweise oben oder unten erfolgen kann. Er ist für flache Kupfer-Sammelschienen sowie Doppel-T- und Dreifach-T-Profile geeignet. Das Material zeichnet sich durch eine Temperaturbeständigkeit bis 120 °C sowie selbstverlöschende Eigenschaften gemäß UL 94 aus.
Technische Daten
- Bemessungsstrom: 160 A
- Nennspannung: 690 V AC
- Polzahl: 3-polig
- Schienenabstand: 60 mm
- Adapterbreite: 92 mm
- Min. Stromschienendicke: 5 mm
- Max. Stromschienendicke: 10 mm
- Schienenbreite: 30 mm
- Produktgewicht: 0,81 kg
Die Komponente überzeugt durch eine robuste Bauweise und die einfache Integration in das 60-mm-System. Mit einer Belastbarkeit von 160 A und der Eignung für verschiedene Schaltertypen wie den NZM1 bietet der Adapter eine Lösung für die professionelle Elektroinstallation, bei der eine sichere und flexible Stromverteilung erforderlich ist.
Technische Daten
| Hersteller | Eaton |
| Adapterbreite | 92 |
| Artikelnummer | EATON-104554 |
| Bemessungsstrom In | 160 |
| Breite des Adapters | 92 |
| EAN | 4015081043729 |
| EAN-13 | 4015081043729 |
| Gewicht | 0,81 kg |
| Modellcode | NZM1-XAD160 |
| Nennspannung bei AC | 690 V AC |
| Nennstrom | 160 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 200 |
| Produktbreite | 90 |
| Produktgewicht | 0,81 |
| Produkthöhe | 38 |
| Schienenabstand | 60 |
| Schienenbreite | 30 |
| Schutzart | Einspeisestromkreise |
| WEEE-Nr. | 92318050 |
