Beschreibung

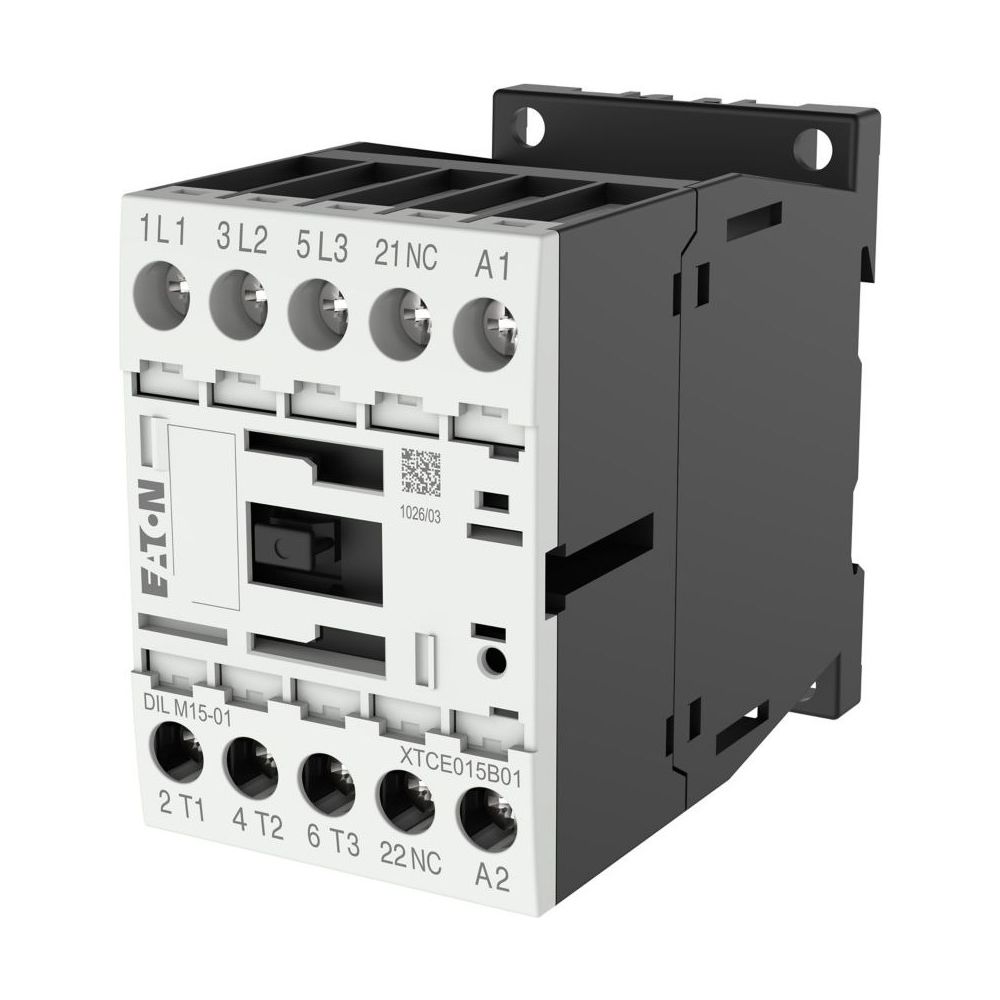

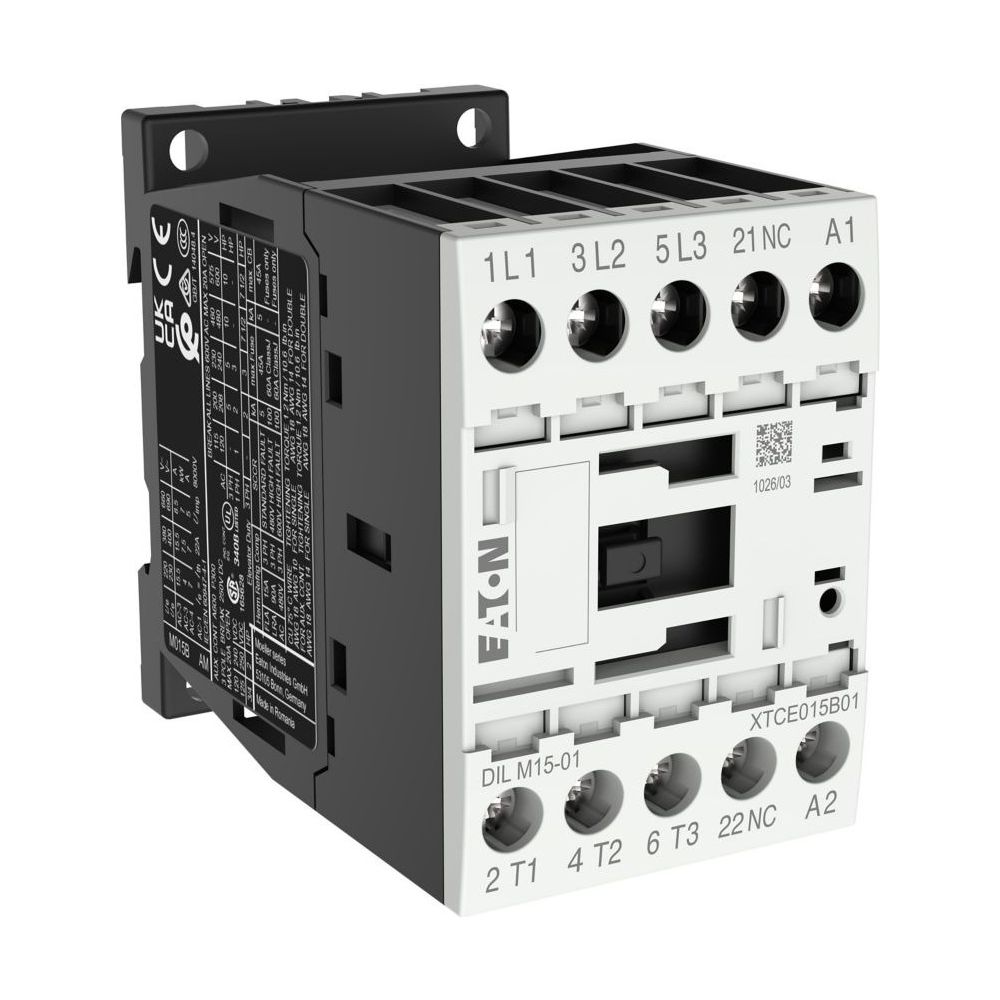

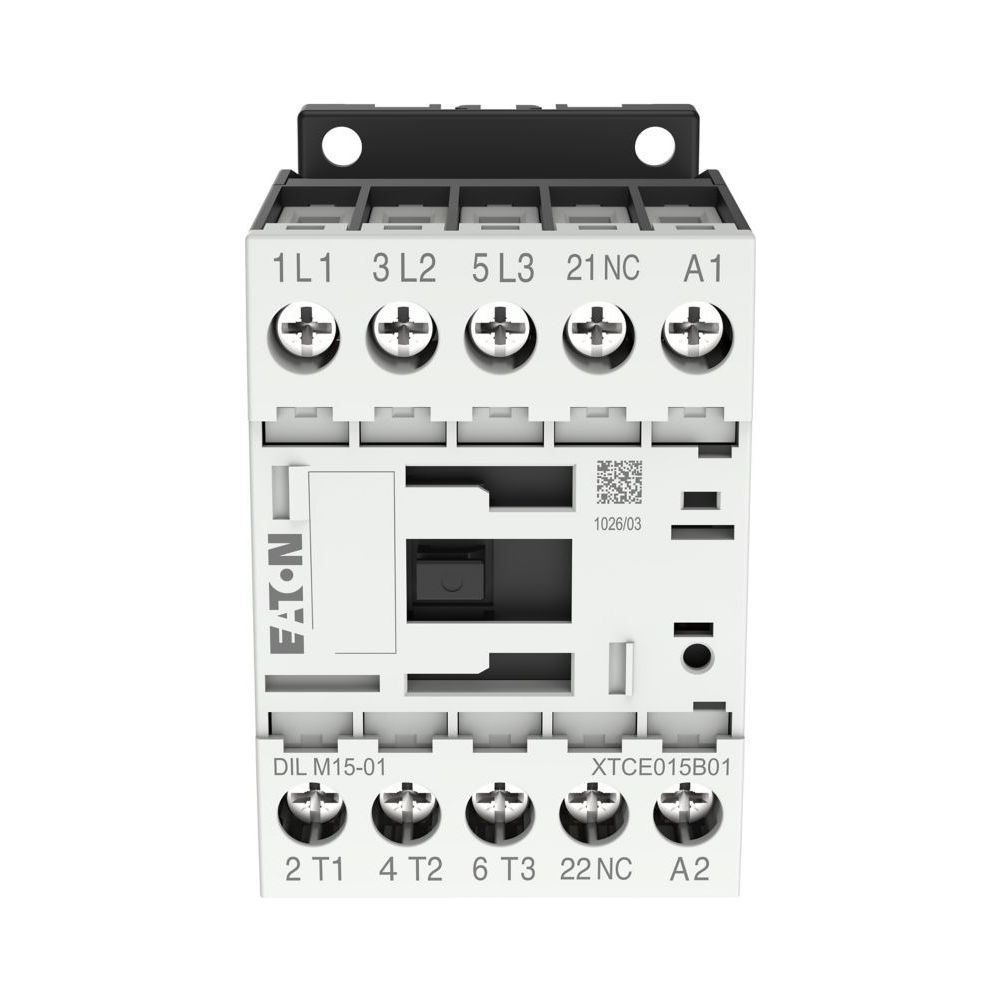

Eaton Leistungsschütz DILM15-01, 7,5kW, 3-polig, 230V/240V, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für den Einsatz in der Motorsteuerung konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V eignet sich das Gerät für anspruchsvolle Schaltaufgaben in industriellen Anwendungen. Die Betätigung erfolgt über Wechselstrom, wobei das Schütz durch eine kompakte Bauweise und robuste Schraubklemmen überzeugt.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für den Betrieb von Käfigläufermotoren. Dies umfasst Funktionen wie Anlassen, Ausschalten während des Betriebs, Reversieren und Tippen. Die integrierte Spiegelkontakt-Ausstattung erhöht die Betriebssicherheit in Schaltanlagen. Das Gerät ist für eine Einschaltdauer von 100 Prozent ausgelegt und bietet eine hohe mechanische Lebensdauer von 10 Millionen Schaltvorgängen.
Robuste Konstruktion
Die Anschlusstechnik mittels Schraubklemmen ermöglicht eine sichere Verbindung der Leiter. Mit der Schutzart IP20 ist das Schütz gegen das Eindringen fester Fremdkörper geschützt. Die mechanische Auslegung erlaubt den Einsatz in einer Höhenlage von bis zu 2000 Metern. Dank der standardisierten Abmessungen lässt sich das Gerät effizient in Schaltschränke integrieren.
Das Leistungsschütz bietet eine zuverlässige Lösung für die Steuerung von Motoren und elektrischen Lasten. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 15,5 A (AC-3) stellt es eine leistungsfähige Komponente für den professionellen Schaltanlagenbau dar. Die Kombination aus 3-poliger Hauptkontaktierung und einem integrierten Öffner-Hilfskontakt gewährleistet eine präzise Steuerung und hohe Betriebssicherheit in industriellen Umgebungen.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 15,5 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
- Steuerspeisespannung (50 Hz): 230 V
- Steuerspeisespannung (60 Hz): 240 V
- Hilfskontakte: 1 Öffner
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Mechanische Lebensdauer: 10.000.000 Schaltvorgänge
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-290093 |
| Ausstattung | Spiegelkontakt |
| Breite | 45 |
| EAN | 4015082900939 |
| EAN-13 | 4015082900939 |
| Einschaltdauer | 100 |
| Gewicht | 0,253 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Lichtbogenzeit | 10 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,24 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schutzart | IP20 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| WEEE-Nr. | 92318050 |
