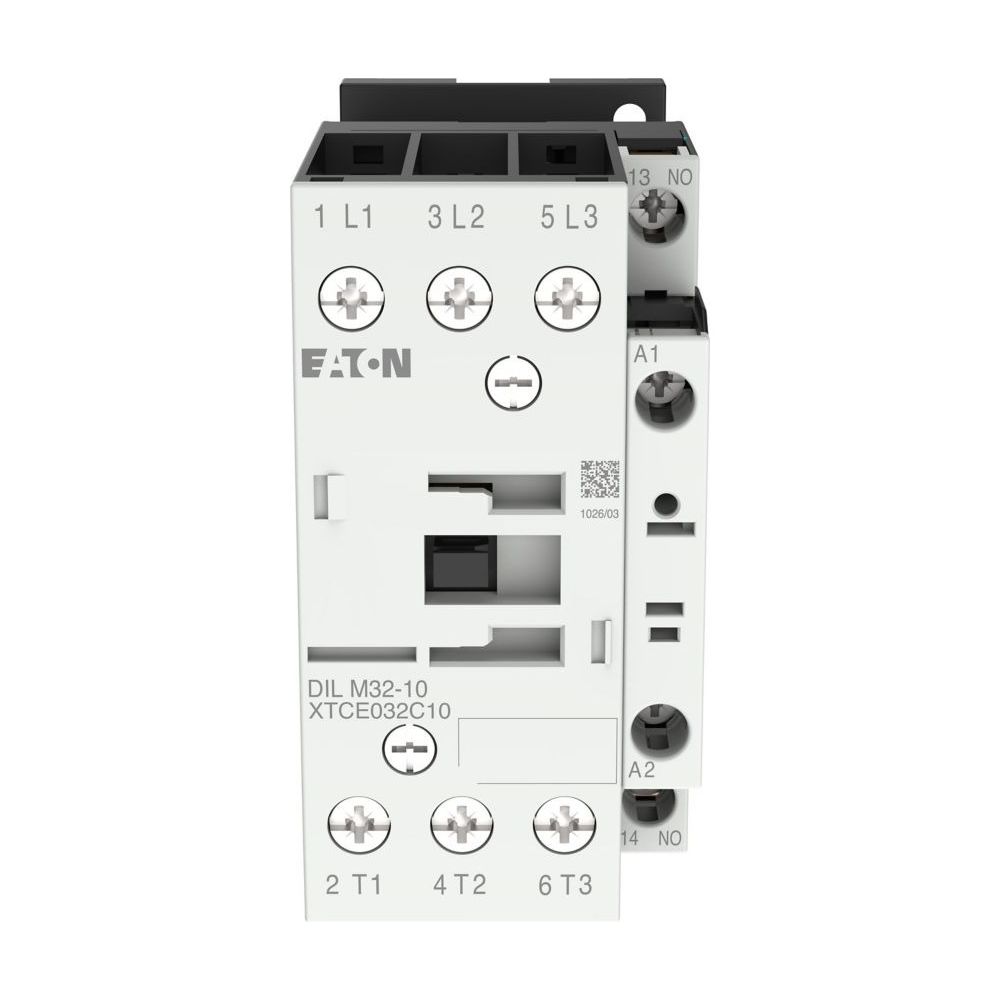

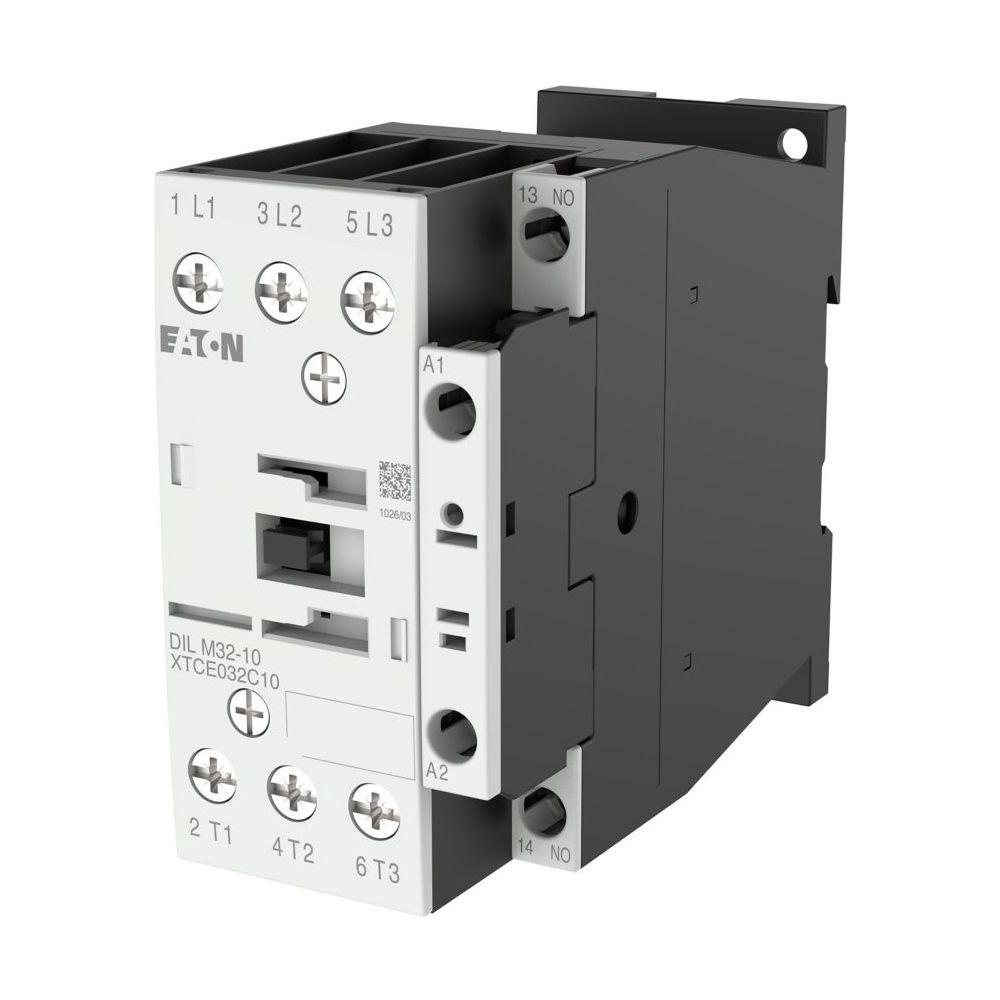

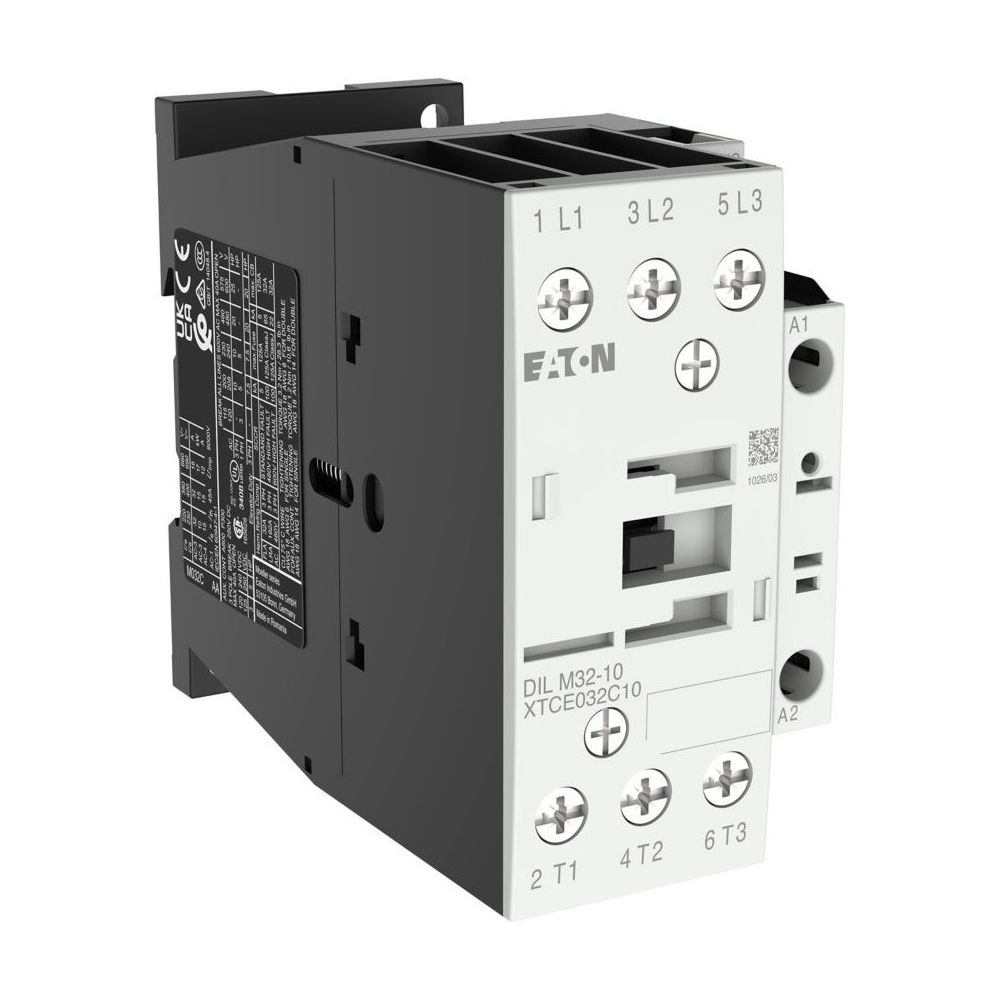

Eaton Leistungsschütz DILM32-10, 15kW, 3-polig, 230V 50/60Hz, 1 S, Schraubklemmen

Das 3-polige Leistungsschütz aus der DILM-Serie von Eaton Moeller ist für den Betrieb von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V eignet sich das Gerät für anspruchsvolle Schaltaufgaben in industriellen Anwendungen. Die Betätigung erfolgt über Wechselstrom bei einer Steuerspannung von 230 V.

Vielseitige Einsatzmöglichkeiten

Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es unterstützt Anwendungen wie das Anlassen, Reversieren und Tippen von Motoren. Zudem ist das Gerät für den Einsatz mit Motoren der Effizienzklasse IE3 geeignet.

Robuste Anschlusstechnik

Die Installation erfolgt über Schraubklemmen, die eine sichere Verbindung der Steuer- und Hauptstromleitungen ermöglichen. Das kompakte Design mit einer Breite von 45 mm erlaubt eine platzsparende Montage im Schaltschrank. Mit einer mechanischen Lebensdauer von bis zu 10 Millionen Schaltvorgängen bei AC-Betätigung ist das Schütz auf eine hohe Langlebigkeit ausgelegt.

Das Leistungsschütz überzeugt durch seine robuste Bauweise und die Eignung für diverse Motoranwendungen. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V und einem Bemessungsbetriebsstrom von 32 A (AC-3) bietet es eine leistungsstarke Lösung für den professionellen Schaltanlagenbau. Die einfache Integration durch Schraubanschlüsse und die Kompatibilität mit IE3-Motoren machen es zu einer zuverlässigen Komponente für industrielle Steuerungen.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 45 A
• Steuerspeisespannung: 230 V AC
• Hilfskontakte: 1 Schließer
• Anschlusstechnik: Schraubklemmen
• Breite: 45 mm
• Höhe: 85 mm
• Tiefe: 97 mm
