Beschreibung

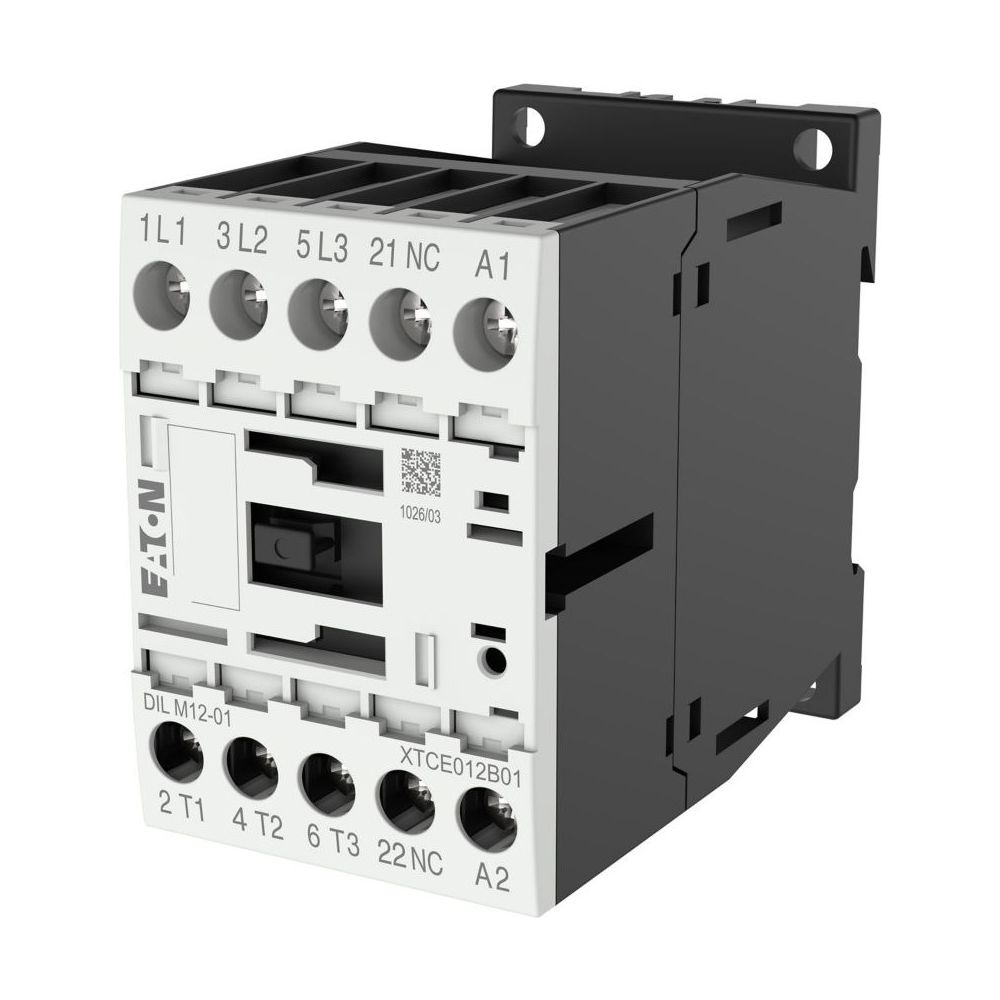

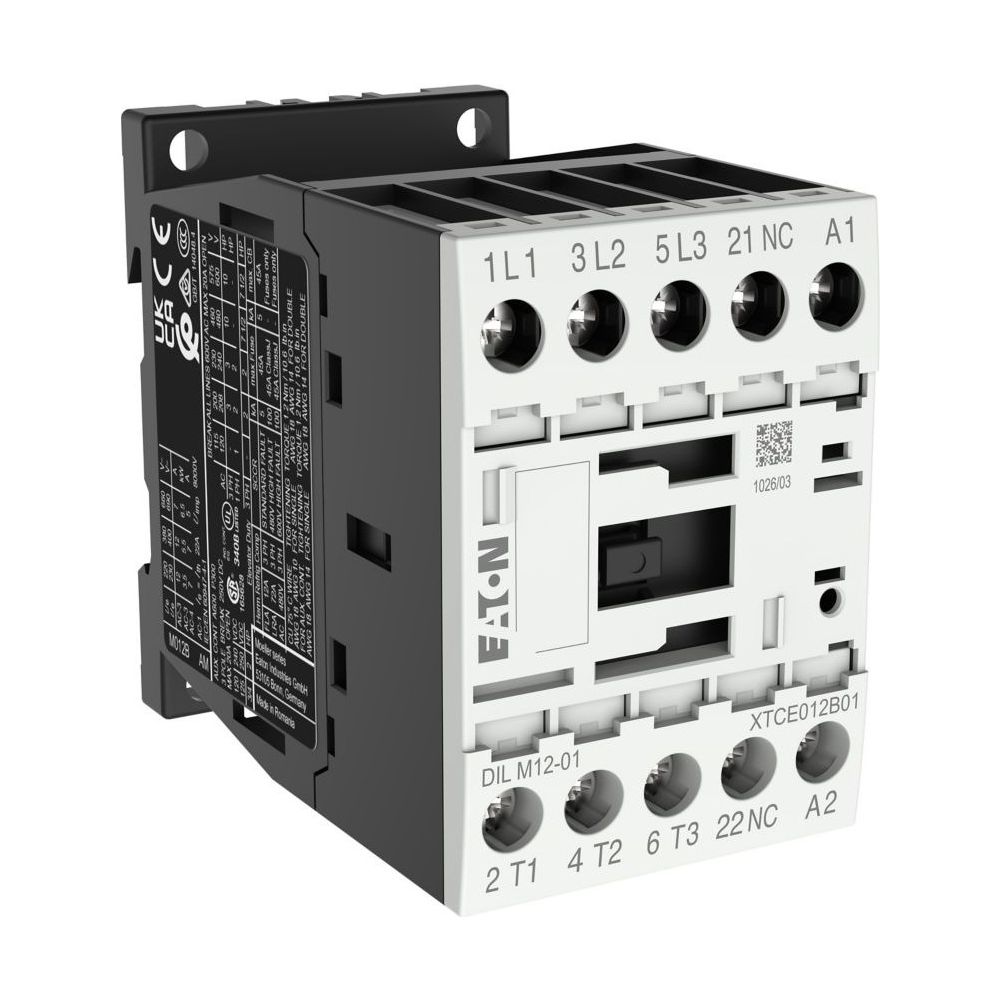

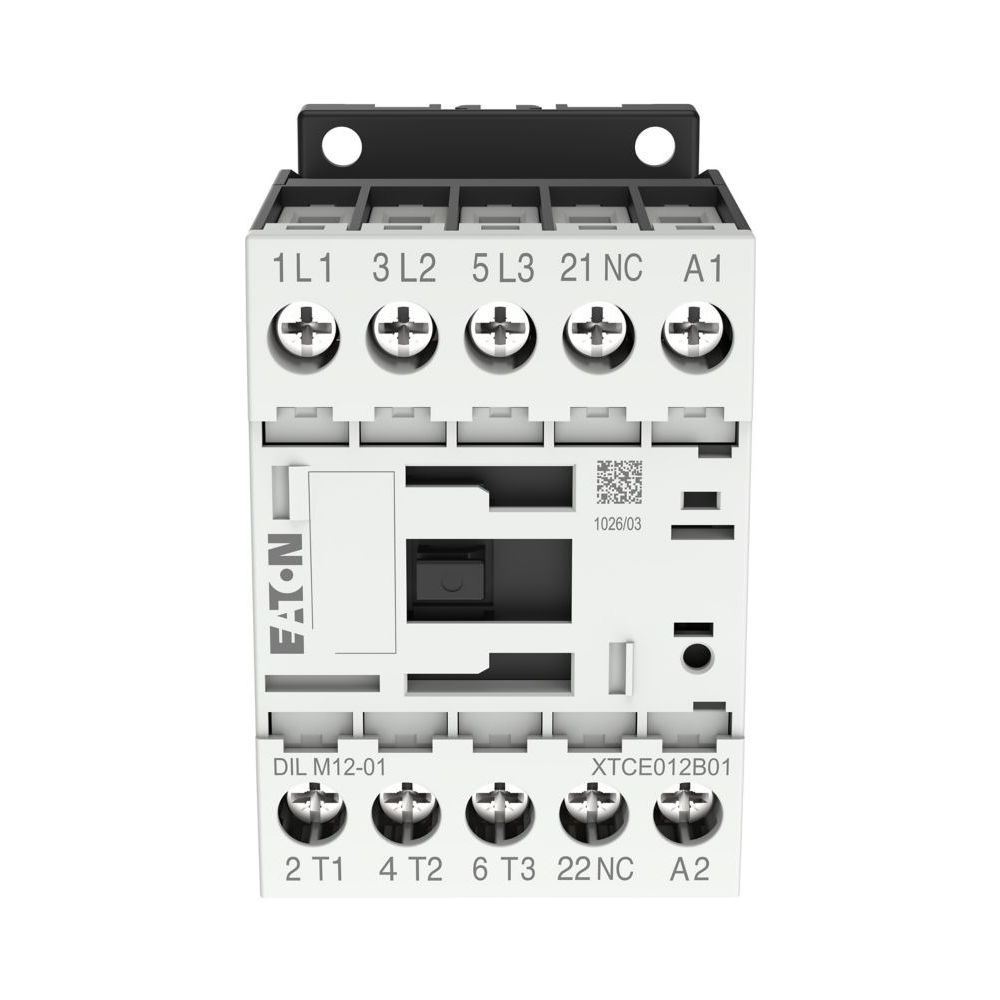

Eaton Leistungsschütz DILM12-01, 3-polig, 5,5kW, 230V, Schraubklemmen, 276873
Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V eignet sich das Gerät für anspruchsvolle Anwendungen in der Industrie und Gebäudetechnik. Es zeichnet sich durch eine robuste Wechselstrombetätigung sowie eine hohe Schaltzuverlässigkeit aus.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Dies ermöglicht den Einsatz bei Prozessen wie Anlassen, Reversieren oder Tippen. Zudem ist das Gerät für Motoren der Effizienzklasse IE3 geeignet. Die Ausstattung umfasst einen integrierten Öffner-Hilfskontakt sowie einen Spiegelkontakt zur Zustandsüberwachung.
Montage und Anschluss
Die Installation erfolgt über Schraubklemmen, die eine sichere Leiteranbindung ermöglichen. Mit einer kompakten Baubreite von 45 mm lässt sich das Schütz platzsparend in Schaltschränken montieren. Das Gehäuse entspricht der Schutzart IP20 und bietet einen Berührungsschutz bei senkrechter Betätigung von vorne. Die mechanische Lebensdauer ist auf 10 Millionen Schaltspiele ausgelegt, was eine hohe Langlebigkeit im Dauerbetrieb unterstützt.
Das Leistungsschütz bietet eine effiziente Lösung für die Motorsteuerung und Lastschaltung. Durch die Bemessungsbetriebsleistung von 5,5 kW bei 400 V und die Eignung für IE3-Motoren deckt es ein breites Spektrum industrieller Anforderungen ab. Die Kombination aus 3-poliger Hauptschaltleistung, einem integrierten Hilfskontakt und der bewährten Schraubanschlusstechnik sorgt für eine einfache Handhabung und Betriebssicherheit in anspruchsvollen elektrischen Umgebungen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
- Polzahl: 3-polig
- Hilfskontakte: 1 Öffner
- Spannungsart Betätigung: 230 V AC (50/60 Hz)
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-276873 |
| Ausstattung | Spiegelkontakt |
| Breite | 45 |
| EAN | 4015082768737 |
| EAN-13 | 4015082768737 |
| Einhaltung(en) | CE-Kennzeichnung |
| Einschaltdauer | 100 |
| Gewicht | 0,253 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Lichtbogenzeit | 10 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,24 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schutzart | IP20 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| WEEE-Nr. | 92318050 |
