Beschreibung

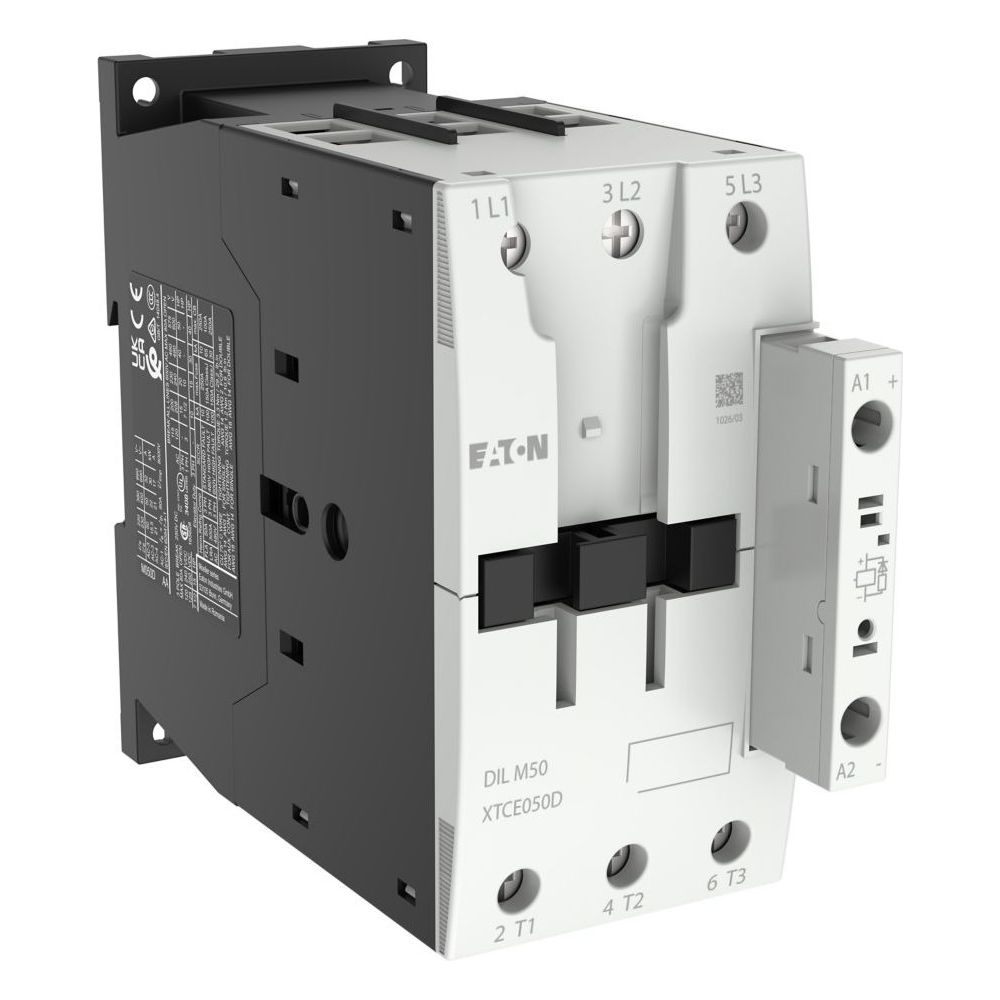

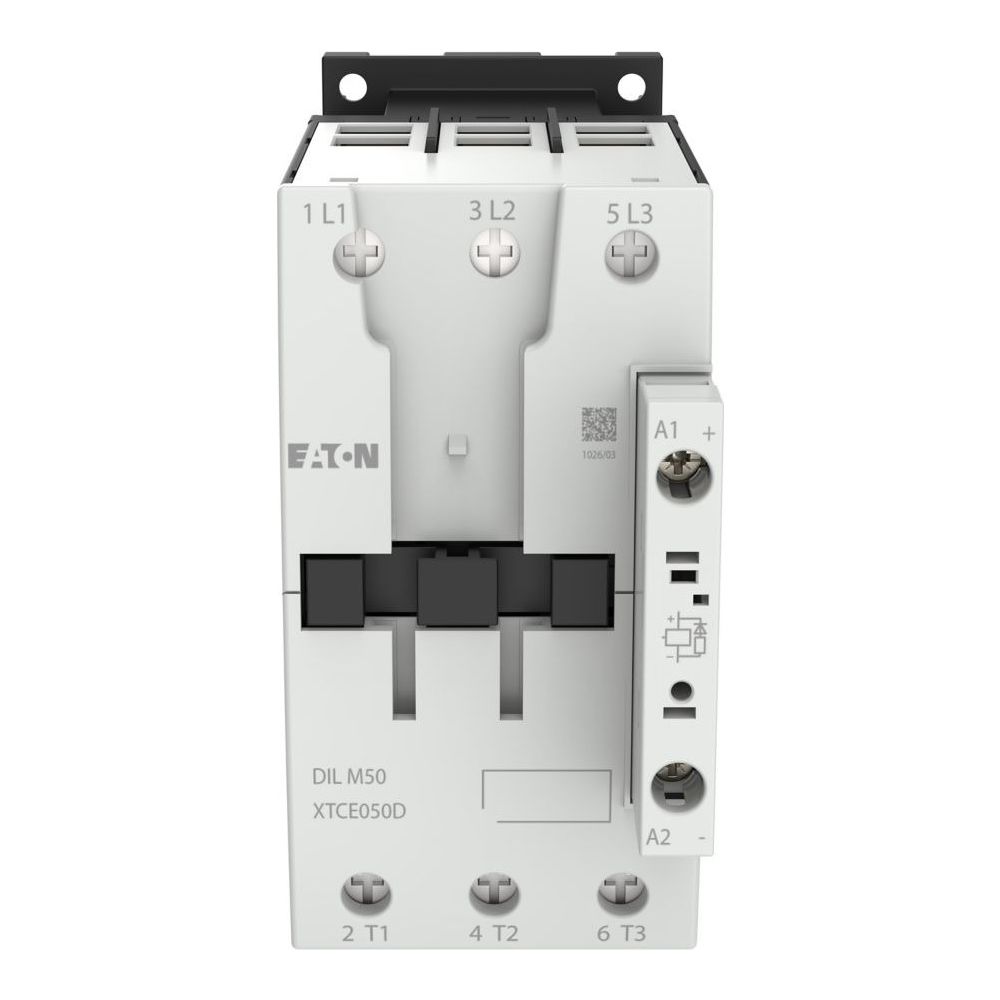

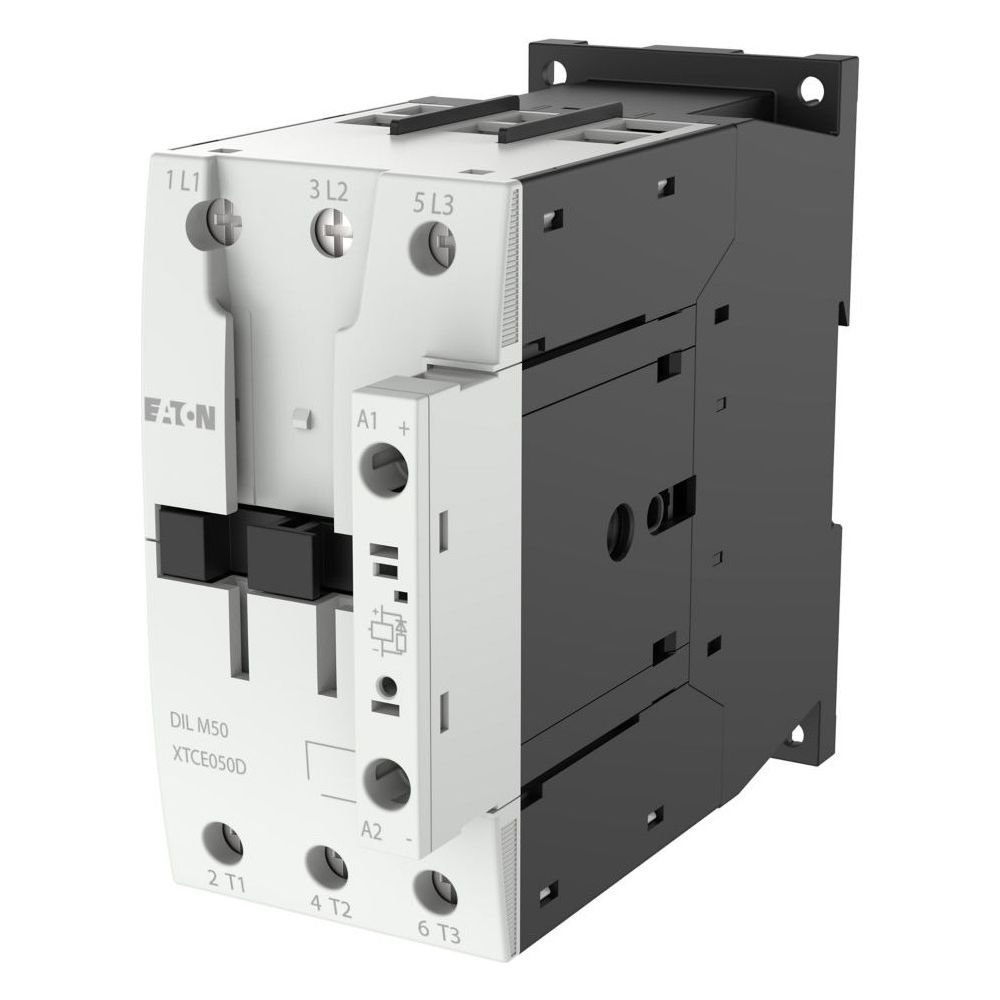

Eaton Leistungsschütz DILM50(RDC24), 3-polig 22kW, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 22 kW bei 400 V und einer Gleichstrombetätigung (24 - 27 V DC) eignet sich das Gerät für industrielle Anwendungen und unterstützt Motoren der Effizienzklasse IE3.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Dies ermöglicht den Einsatz bei Anwendungen wie dem Anlassen, Reversieren oder Tippen von Motoren. Die Konstruktion in der Rahmengröße FS3 ist auf eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen ausgelegt.
Installation und Anschluss
Die Anbindung erfolgt über Schraubklemmen, die eine sichere Kontaktierung der Haupt- und Steuerstromleitungen ermöglichen. Das Gerät ist für eine Umgebungshöhe von bis zu 2000 m ausgelegt und erfüllt die Anforderungen der Schutzart IP00. Dank der integrierten Schutzbeschaltung in der Betätigungselektronik ist das Schütz für den Einsatz in Schaltanlagen vorbereitet.
Technische Daten
- Bemessungsbetriebsleistung (400 V): 22 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 50 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 80 A
- Steuerspeisespannung: 24 - 27 V DC
- Polzahl: 3-polig
- Anschlusstechnik: Schraubklemmen
- Mechanische Lebensdauer: 10.000.000 Schaltvorgänge
- Breite: 55 mm
- Höhe: 115 mm
- Tiefe: 132,1 mm
Das Leistungsschütz überzeugt durch seine hohe Schaltleistung und Flexibilität bei der Ansteuerung von Motoren und Widerstandslasten. Mit einer Bemessungsbetriebsleistung von 22 kW bei 400 V und der Eignung für IE3-Motoren bietet es eine zuverlässige Lösung für moderne Antriebskonzepte. Die robuste Gleichstrombetätigung und die Montage mittels Schraubanschlüssen machen es zu einer effizienten Komponente für den professionellen Schaltanlagenbau.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-277844 |
| Breite | 55 |
| EAN | 4015082778446 |
| EAN-13 | 4015082778446 |
| Einschaltdauer | 100 |
| Gewicht | 1,103 kg |
| Höhe | 115 |
| Höhenlage | Max. 2000 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM50(RDC24) |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 132,1 |
| Produktbreite | 55 |
| Produktgewicht | 1,052 |
| Produkthöhe | 115 |
| Produktkategorie | Schütze |
| Rahmengröße | FS3 |
| Schutzart | IP00 |
| Spannungsart | DC |
| Tiefe | 132,1 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 1,9 |
| WEEE-Nr. | 92318050 |
