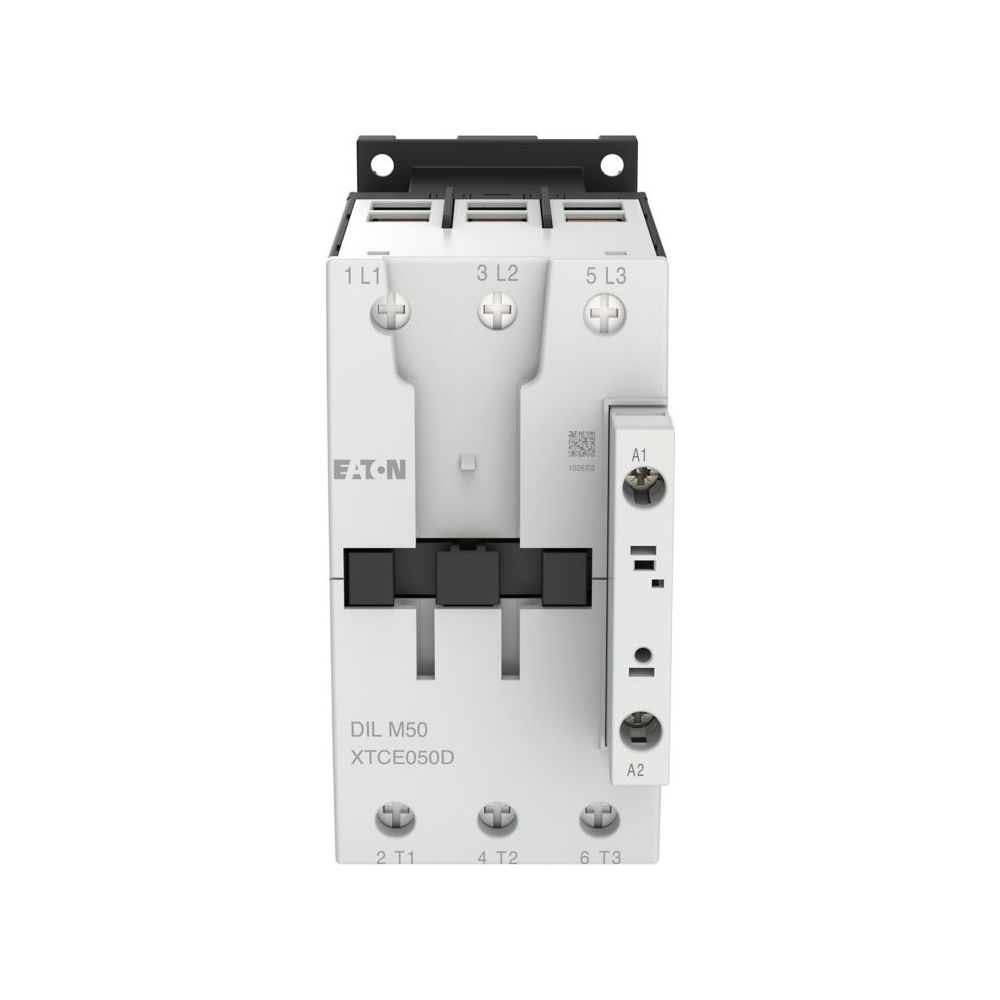

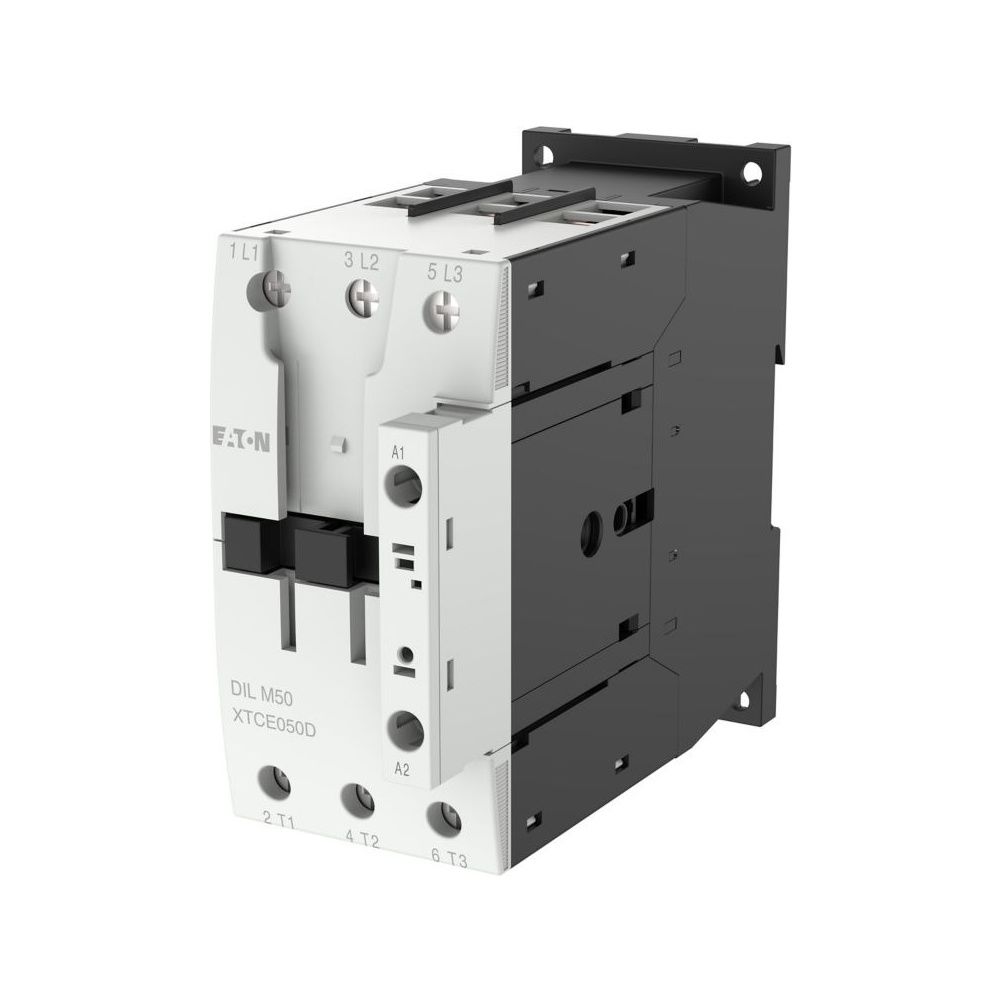

Eaton Leistungsschütz DILM50, 3-polig 22kW, Schraubklemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den zuverlässigen Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 22 kW bei 400 V eignet sich das Gerät für anspruchsvolle Anwendungen in der Industrie und Gebäudetechnik. Es zeichnet sich durch eine robuste Wechselstrombetätigung aus und ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert.

Vielseitige Einsatzmöglichkeiten

Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Dies ermöglicht den Einsatz bei Schaltvorgängen wie Anlassen, Reversieren oder Tippen. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Kontaktierung ermöglichen. Das Gerät ist für eine hohe mechanische Lebensdauer von 10 Millionen Schaltspielen ausgelegt und bietet eine zuverlässige Performance unter wechselnden Betriebsbedingungen.

Gehäuse und Montage

Für die Integration in Schaltanlagen ist das Schütz in der Rahmengröße FS3 ausgeführt. Mit einer Breite von 55 mm, einer Höhe von 115 mm und einer Tiefe von 132,1 mm lässt es sich kompakt verbauen. Die Schutzart IP00 sowie der Verschmutzungsgrad 3 sind bei der Planung des Einbauortes zu berücksichtigen.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 22 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 50 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 80 A
• Polzahl: 3-polig
• Steuerspeisespannung (AC 50 Hz): 110 V
• Steuerspeisespannung (AC 60 Hz): 120 V
• Anschlusstechnik: Schraubklemmen
• Breite: 55 mm
• Höhe: 115 mm
• Tiefe: 132,1 mm

Durch die kompakte Bauweise und die hohe Schaltleistung von 22 kW bei 400 V stellt dieses Leistungsschütz eine effiziente Lösung für die Motorsteuerung dar. Die Kompatibilität mit IE3-Motoren und die flexible Auslegung für unterschiedliche Lastkategorien machen es zu einer vielseitigen Komponente in elektrischen Systemen. Die robuste Konstruktion und die einfache Montage mittels Schraubanschlüssen unterstützen eine dauerhafte Betriebssicherheit.
