Beschreibung

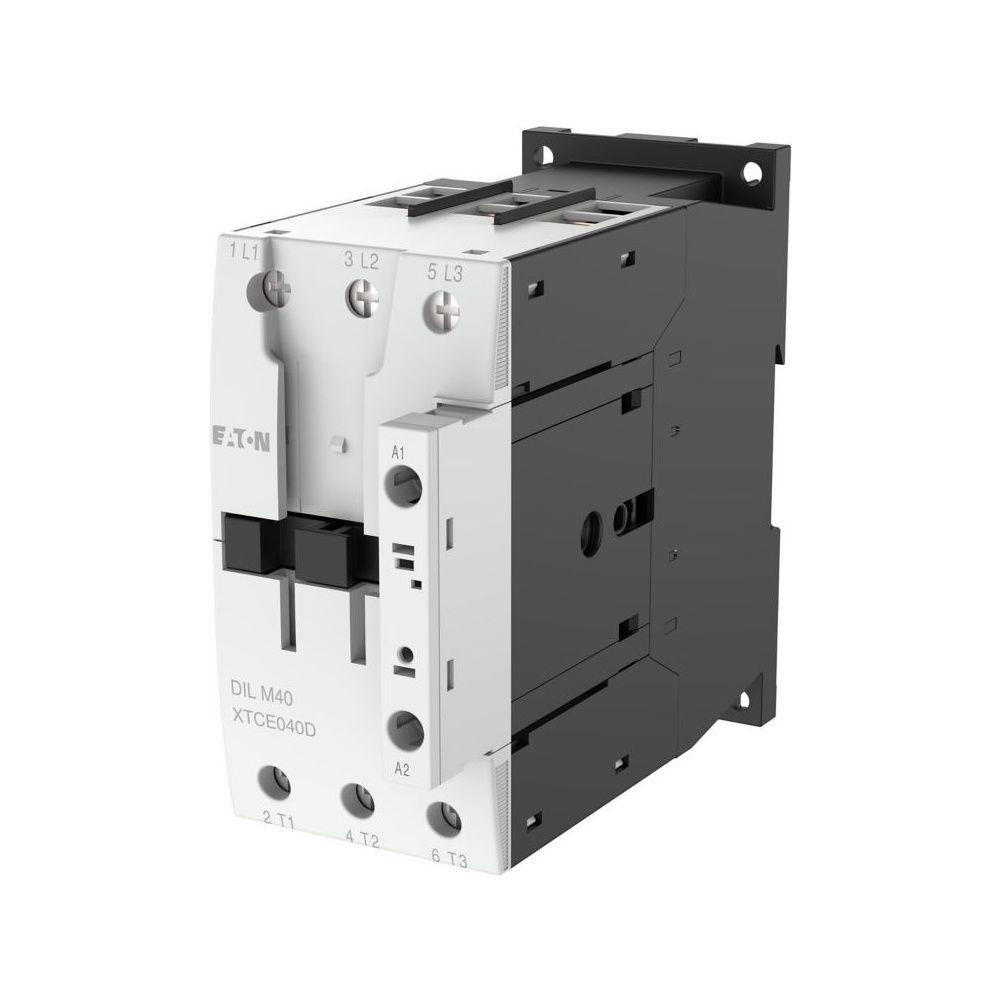

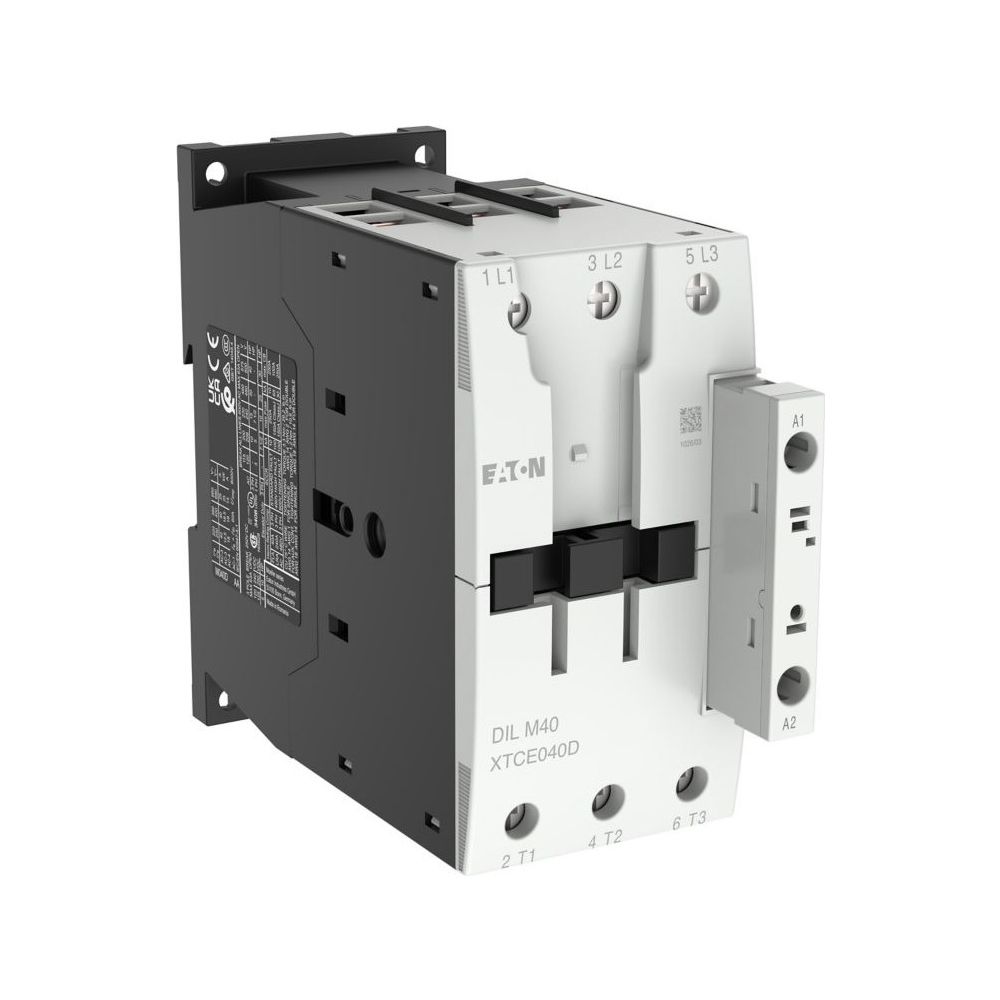

Eaton Leistungsschütz DILM DILM40, 3-polig 18,5kW 230V, Schraubklemmen
Dieses 3-polige Leistungsschütz aus der Eaton Moeller Serie ist für den zuverlässigen Betrieb von Motoren konzipiert. Es eignet sich für anspruchsvolle Anwendungen wie das Anlassen, Reversieren und Tippen von Käfigläufermotoren sowie für den Einsatz bei nicht oder leicht induktiven Lasten. Das Gerät ist für Motoren der Effizienzklasse IE3 optimiert und bietet eine robuste Lösung für industrielle Schaltaufgaben.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt ein breites Spektrum an Gebrauchskategorien ab, darunter AC-1, AC-3 und AC-4. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 40 A im AC-3-Betrieb ist es für den professionellen Einsatz in Schaltanlagen ausgelegt. Die Betätigung erfolgt über eine 230 V 50/60 Hz Wechselstromspule, wobei die Anschlusstechnik mittels Schraubklemmen eine sichere und dauerhafte Kontaktierung ermöglicht.
Robuste Konstruktion
Das Gerät zeichnet sich durch eine hohe mechanische Lebensdauer von bis zu 10 Millionen Schaltvorgängen aus. Die kompakte Bauweise mit einer Breite von 55 mm und einer Höhe von 115 mm erlaubt eine effiziente Platznutzung im Schaltschrank. Dank der Klimafestigkeit ist ein zuverlässiger Betrieb unter verschiedenen Umgebungsbedingungen sichergestellt.
Durch die Kombination aus hoher Schaltleistung und kompakter Bauform stellt dieses Leistungsschütz eine effiziente Komponente für die Motorsteuerung dar. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V und der Eignung für IE3-Motoren unterstützt es moderne Anforderungen an die Energieeffizienz. Die 3-polige Ausführung und die bewährte Schraubanschlusstechnik gewährleisten eine einfache Integration in bestehende Anlagenkonzepte.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 18,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 40 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 60 A
- Steuerspeisespannung: 230 V AC (50/60 Hz)
- Anschlusstechnik: Schraubklemmen
- Breite: 55 mm
- Höhe: 115 mm
- Tiefe: 132,1 mm
- Gewicht: 0,872 kg
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-277774 |
| Breite | 55 |
| EAN | 4015082777746 |
| EAN-13 | 4015082777746 |
| Einhaltung(en) | CE-Kennzeichnung |
| Einschaltdauer | 100 |
| Gewicht | 0,923 kg |
| Höhe | 115 |
| Höhenlage | Max. 2000 |
| Lichtbogenzeit | 10 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 132,1 |
| Produktbreite | 55 |
| Produktgewicht | 0,872 |
| Produkthöhe | 115 |
| Produktkategorie | Schütze |
| Rahmengröße | FS3 |
| Schutzart | IP00 |
| Spannungsart | Wechselstrom |
| Tiefe | 132,1 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 1,9 |
| WEEE-Nr. | 92318050 |
