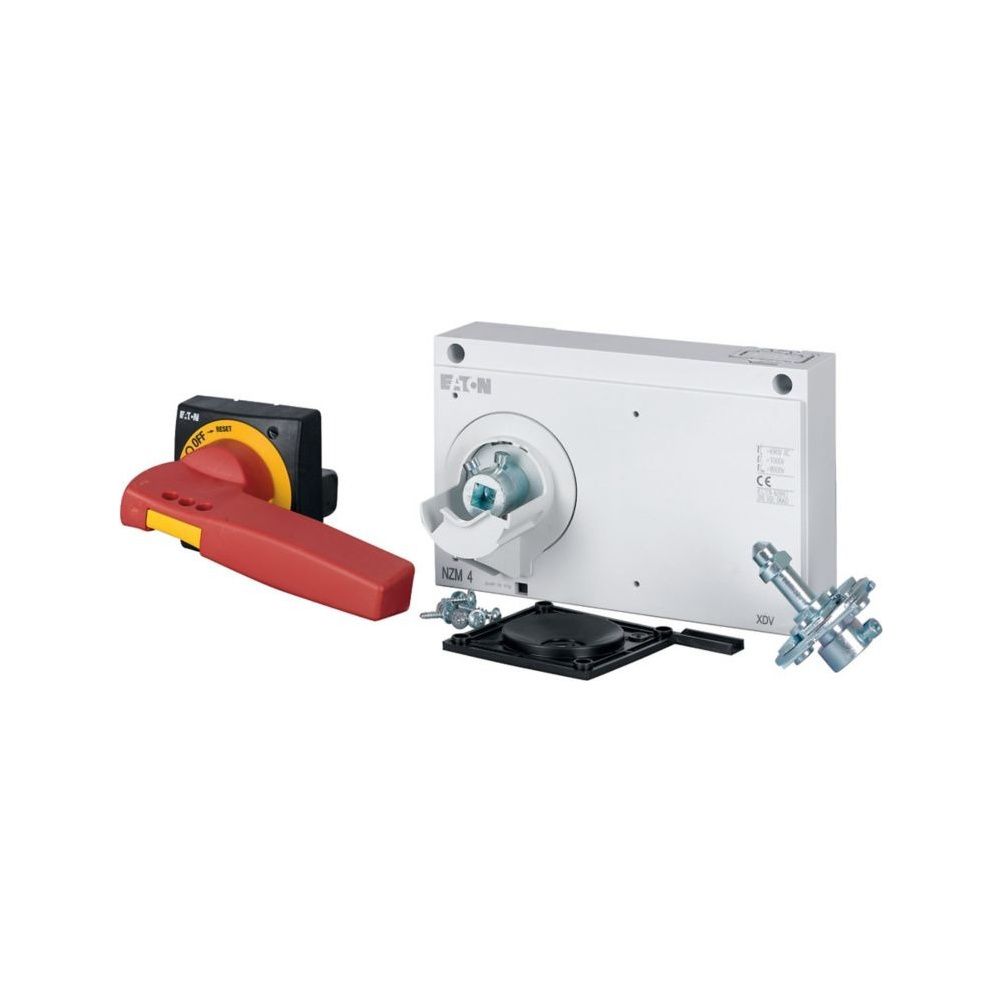

Eaton Türkupplungsdrehgriff NZM4-XTVDVR, 130x230x230mm, Rot-Gelb

Dieser Türkupplungsdrehgriff der Moeller Series von Eaton ermöglicht die sichere Bedienung von Kompaktleistungsschaltern der Baureihe NZM4 durch eine geschlossene Bedienfeldtür. Die rot-gelbe Ausführung ist für NOT-AUS-Anwendungen konzipiert und bietet durch ihre robuste Bauweise einen zuverlässigen Schutz in industriellen Umgebungen.

Sicherheit und Bedienung

Der Drehgriff ist für den Einsatz als NOT-AUS-Bedienelement optimiert und verfügt über eine integrierte Türverriegelung, die ein unbefugtes Öffnen des Schaltschrankes im eingeschalteten Zustand verhindert. Zur Erhöhung der Arbeitssicherheit lässt sich der Griff in der Position 0 mit bis zu drei Vorhängeschlössern gegen Wiedereinschalten sichern. Die Schutzart IP66 sowie NEMA 4X und 12 stellt eine hohe Beständigkeit sicher.

Montage und Kompatibilität

Die Konstruktion erlaubt das einfache Aufclipsen von externen Warn- oder Typenschildern. Das Bedienelement ist auf die Leistungsschalter und Lasttrennschalter der Rahmenbaugröße NZM4 abgestimmt. Hinweis: Für bestimmte Einbautiefen ist eine zusätzliche Verlängerungswelle erforderlich.

Die Kombination aus hoher Schutzart und der Möglichkeit zur Mehrfachverriegelung macht dieses Bedienelement zur idealen Wahl für sicherheitskritische Schaltanlagen. Durch die rot-gelbe Signalfarbe ist der NOT-AUS-Status jederzeit eindeutig erkennbar. Mit Abmessungen von 230 mm in Breite und Tiefe sowie 130 mm in der Höhe fügt sich die Komponente kompakt in das Schaltschrankdesign ein.

Technische Daten

• Geeignet für: NZM4(-4), N(S)4(-4)
• Farbe: Rot-Gelb
• Schutzart: IP66, NEMA 4X, 12
• Abschließbarkeit: Bis zu 3 Vorhängeschlösser
• Produktbreite: 230 mm
• Produkthöhe: 130 mm
• Produktlänge/Tiefe: 230 mm
• Gewicht: 1,866 kg

Lieferumfang

• 1x Türkupplungsdrehgriff
• 1x Drehantrieb
• 1x Kupplungsteile
