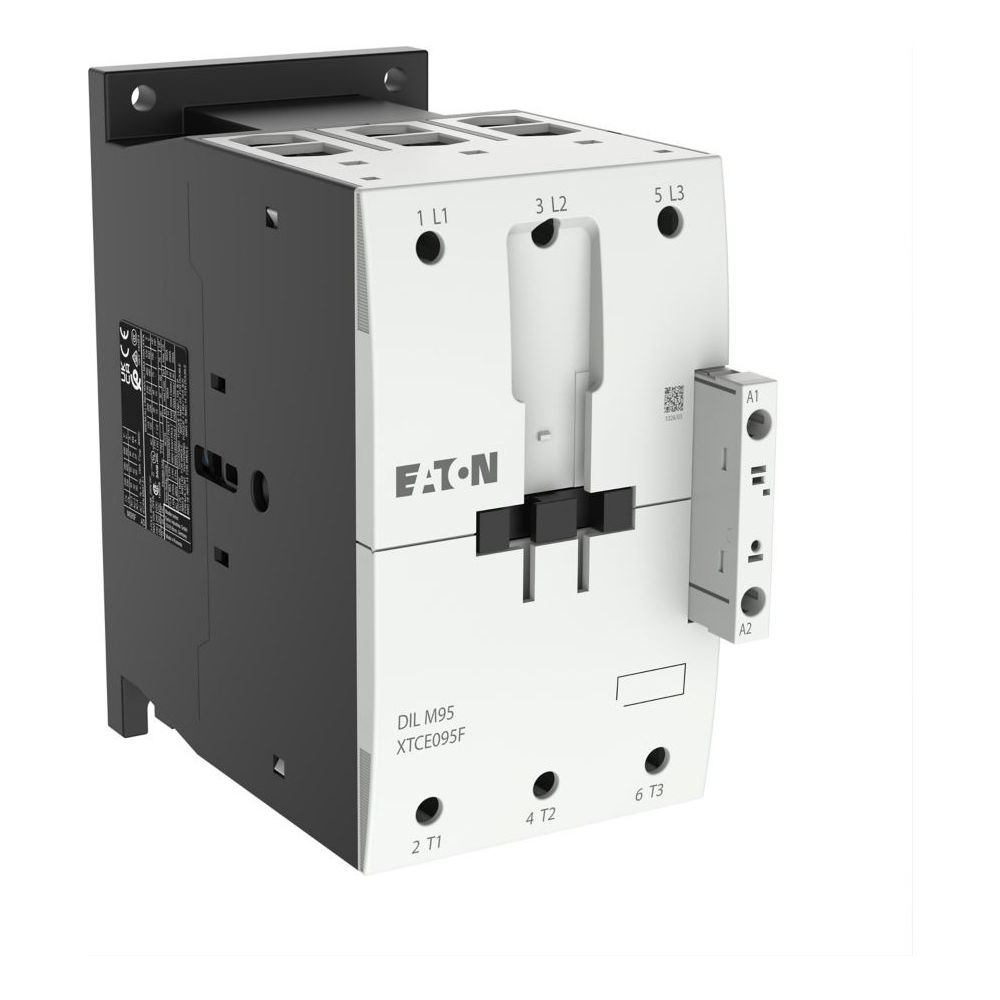

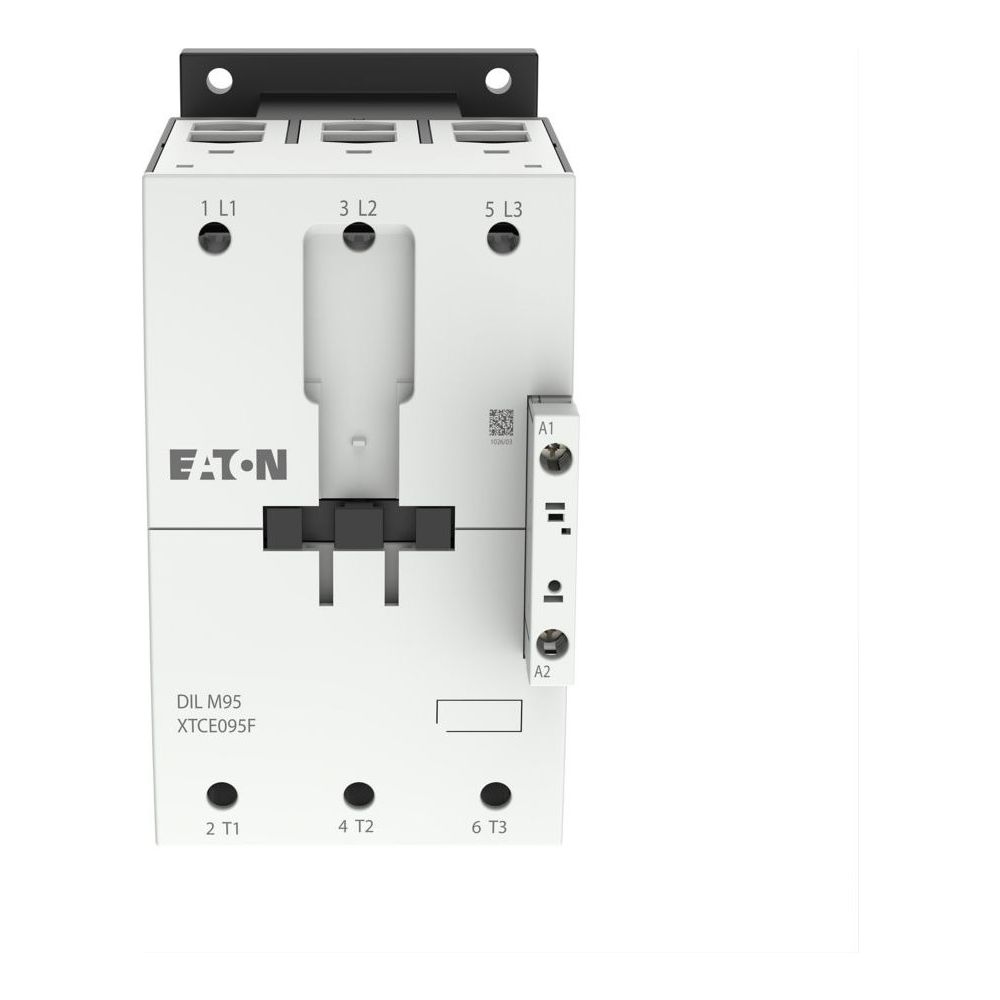

Eaton Leistungsschütz Moeller series DILM95, 45kW, 230V 50/60Hz, Schraubklemmen, 239488

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 45 kW bei 400 V eignet sich das Gerät für industrielle Anwendungen. Die Betätigung erfolgt über Wechselstrom bei einer Steuerspeisespannung von 230 V (50/60 Hz).

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt die Gebrauchskategorien AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren ab. Es unterstützt Prozesse wie das Anlassen, Ausschalten im Betrieb, Reversieren und Tippen. Das Gerät ist für den Einsatz mit Motoren der Effizienzklasse IE3 geeignet.

Robuste Konstruktion und Anschluss

Die Anschlusstechnik basiert auf Schraubklemmen, die eine sichere Kontaktierung der Haupt- und Steuerstromleitungen ermöglichen. Die kompakte Bauweise in der Rahmengröße FS4 erlaubt eine effiziente Platznutzung im Schaltschrank. Das Gerät ist für eine Umgebungshöhe von bis zu 2000 m ausgelegt.

Technische Daten

• Bemessungsbetriebsleistung (400 V, AC-3): 45 kW
• Bemessungsbetriebsstrom (400 V, AC-3): 95 A
• Bemessungsbetriebsstrom (400 V, AC-1): 130 A
• Bemessungssteuerspeisespannung: 230 V AC
• Polzahl: 3-polig
• Anschlusstechnik: Schraubklemmen
• Breite: 90 mm
• Höhe: 170 mm
• Tiefe: 160 mm
• Gewicht: 2,18 kg

Durch die Kombination aus hoher Schaltleistung und robuster Bauweise stellt dieses Leistungsschütz eine zuverlässige Komponente für die Motorsteuerung dar. Mit einer Bemessungsbetriebsleistung von 45 kW bei 400 V und der Eignung für IE3-Motoren bietet es die notwendige Flexibilität für diverse industrielle Anforderungen. Die Montage mittels Schraubklemmen und die Wechselstrombetätigung unterstützen eine effiziente Inbetriebnahme und einen stabilen Betrieb.
