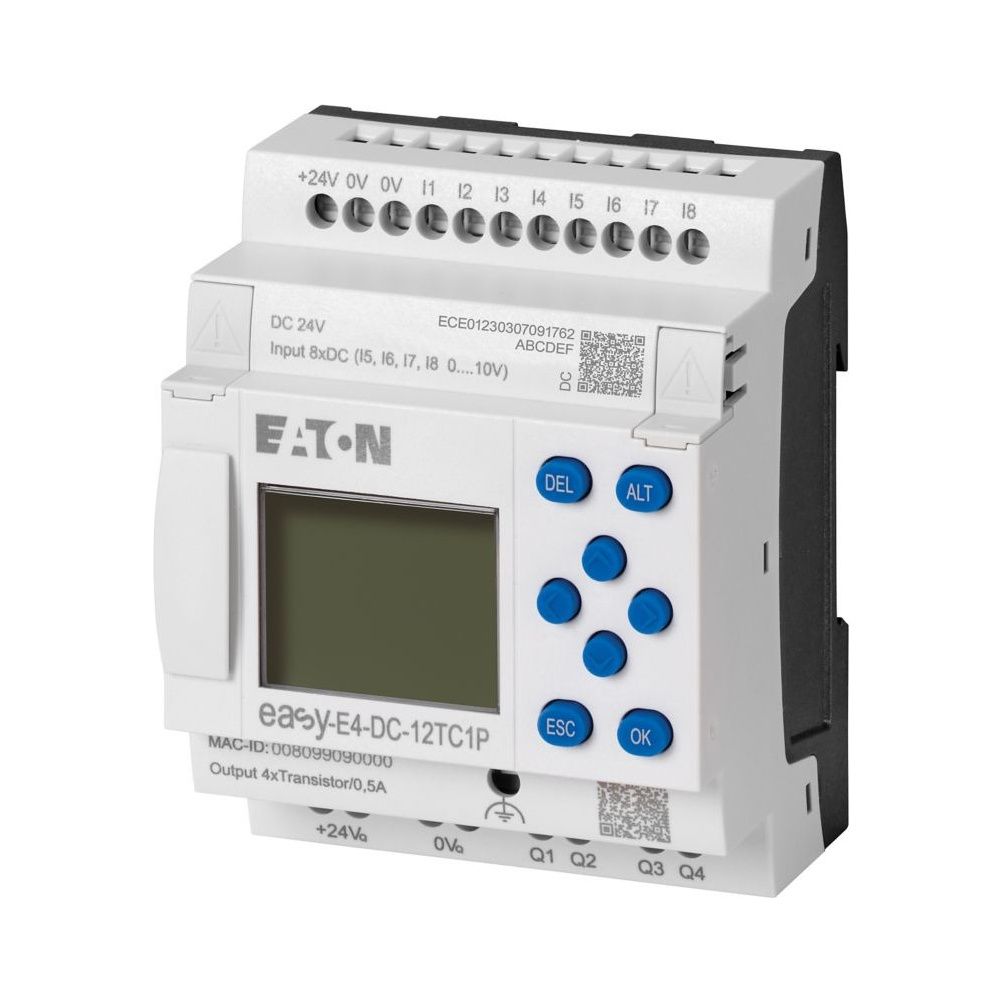

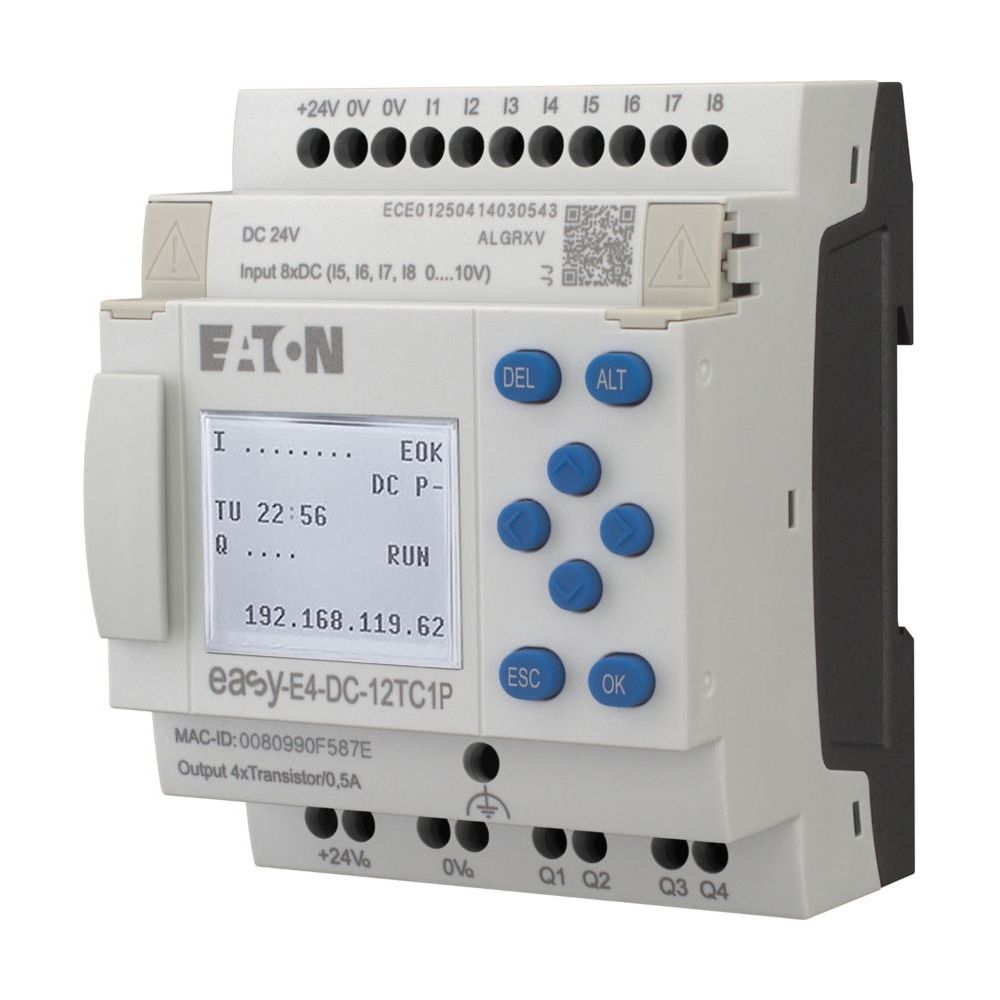

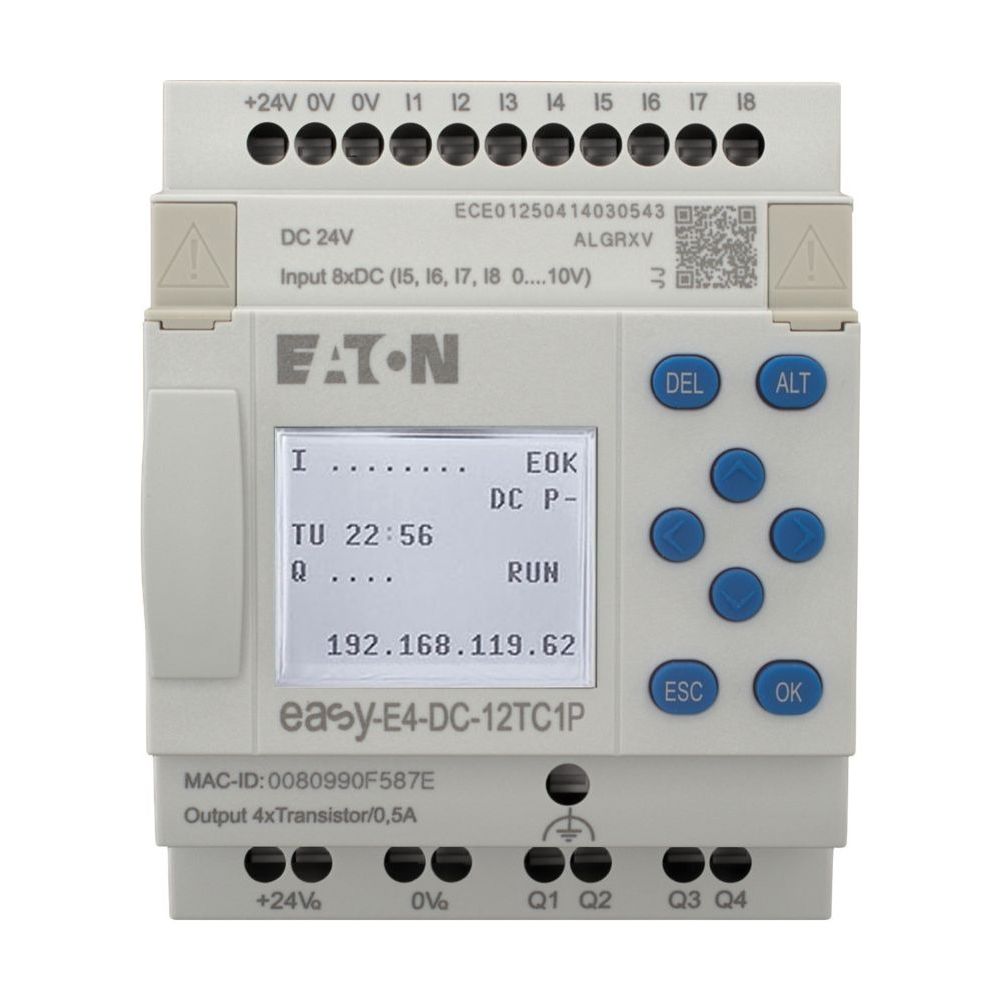

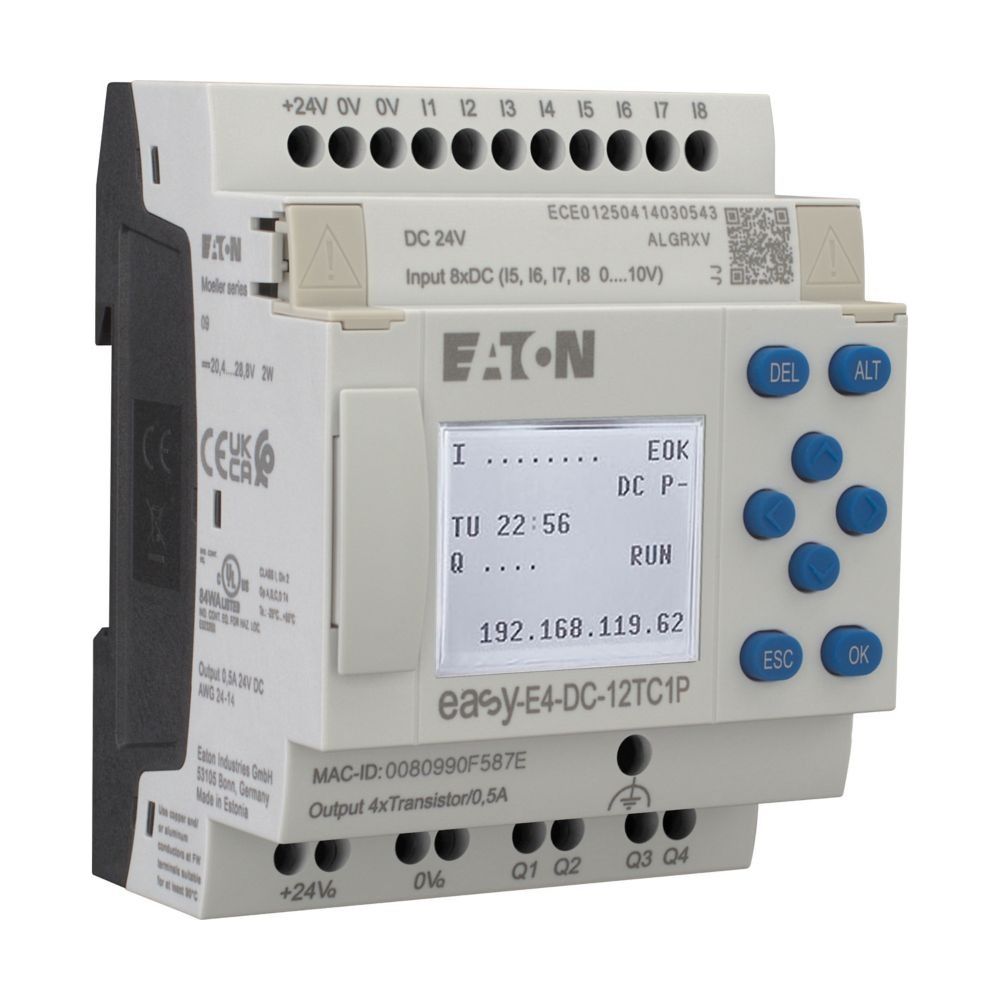

Eaton Steuerrelais easyE4 EASY-E4-DC-12TC1P, 24V DC, 8 Digitaleingänge, Ethernet, mit Display
Das Steuerrelais aus der Eaton Moeller easyE4 Serie ist ein kompaktes Logikmodul für anspruchsvolle Automatisierungsaufgaben. Es verfügt über ein integriertes Display, eine Ethernet-Schnittstelle sowie 8 Digitaleingänge, von denen 4 flexibel als Analogeingänge nutzbar sind. Dank der Push-In-Anschlusstechnik ermöglicht das Gerät eine schnelle und sichere Verdrahtung in industriellen Anwendungen.
Vielseitige Steuerung und Erweiterbarkeit
Das Basisgerät ist für eine Nennbetriebsspannung von 24 V DC ausgelegt und bietet 4 Transistorausgänge für präzise Schaltvorgänge. Zur Anpassung an spezifische Anforderungen lässt sich das System durch digitale E/A-Erweiterungen der easyE4-Serie modular ausbauen. Die integrierte Ethernet-Schnittstelle unterstützt das Modbus TCP/IP-Protokoll und ermöglicht eine einfache Netzwerkanbindung. Zudem ist das Modul mit einer Echtzeituhr und Funktionstasten ausgestattet, die eine direkte Bedienung und Überwachung vor Ort erleichtern.
Montage und Betrieb
Die Installation erfolgt flexibel auf einer 35 mm Tragschiene oder per Schraubmontage. Das Gerät ist für den Betrieb in einem Spannungsbereich von 20,4 bis 28,8 V DC konzipiert und zeichnet sich durch eine geringe Leistungsaufnahme von 2 W aus. Mit der Schutzart IP20 und einer robusten Bauweise eignet sich das Steuerrelais für den Einsatz in Schaltschränken, wobei die Push-In-Klemmen für Leiterquerschnitte von 0,2 bis 2,5 mm² ausgelegt sind.
Dieses Steuerrelais bietet eine effiziente Lösung für Steuerungs- und Regelungsaufgaben, bei denen Flexibilität und Netzwerkintegration gefordert sind. Mit 8 Digitaleingängen, 4 davon analog verwendbar, und 4 Transistorausgängen deckt es ein breites Spektrum an Applikationen ab. Die Kombination aus integriertem Display, Ethernet-Anschluss und der Möglichkeit zur Erweiterung macht es zu einer leistungsfähigen Komponente für moderne Automatisierungssysteme.
Technische Daten
- Versorgungsspannung: 24 V DC
- Digitaleingänge: 8
- Analogeingänge: 4
- Transistorausgänge: 4
- Schaltstrom: 0,5 A
- Leistungsaufnahme: 2 W
- Schnittstelle: Ethernet (Modbus TCP/IP)
- Schutzart: IP20
- Abmessungen (BxHxT): 72 x 90 x 58 mm
- Gewicht: 0,2 kg
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-197506 |
| Benutzt mit | easyE4 |
| Breite | 72 |
| Datenübtragrate | 10 / 100 Mbit / s |
| Displayart | Monochrom |
| EAN | 4015081940844 |
| EAN-13 | 4015081940844 |
| Einbaulage | Vertikal Horizontal |
| Eingang | Gleichspannung |
| Eingangsimpedanz | 13,3 kΩ |
| Eingangsstrom | 80 |
| Erweiterbar | Ja |
| Erweiterungsgerät | Nein |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Gewicht | 0,218 kg |
| Grundgerät | Nein |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kabeltyp | CAT5 |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 2 |
| Luftentladung | 8 |
| Mit Display | Ja |
| Mit Relaisausgang | Nein |
| Mit Zeitschaltuhr | Ja |
| Modellcode | EASY-E4-DC-12TC1P |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 72 |
| Produktgewicht | 0,2 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | MODBUS TCP / IP |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Schaltstrom | 0,5 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannungsart | DC |
| Tiefe | 58 |
| Typ | easyE4 Grundgerät |
| Verlustleistung | 2 |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
