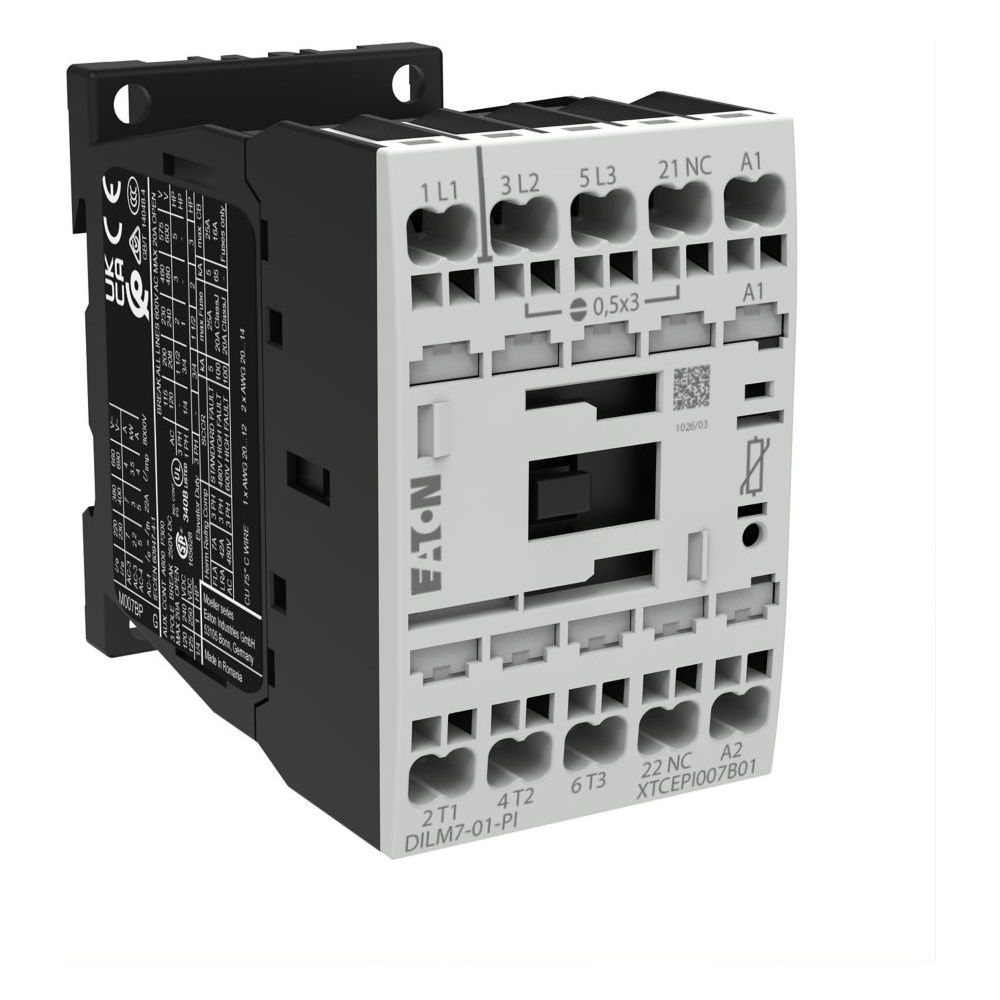

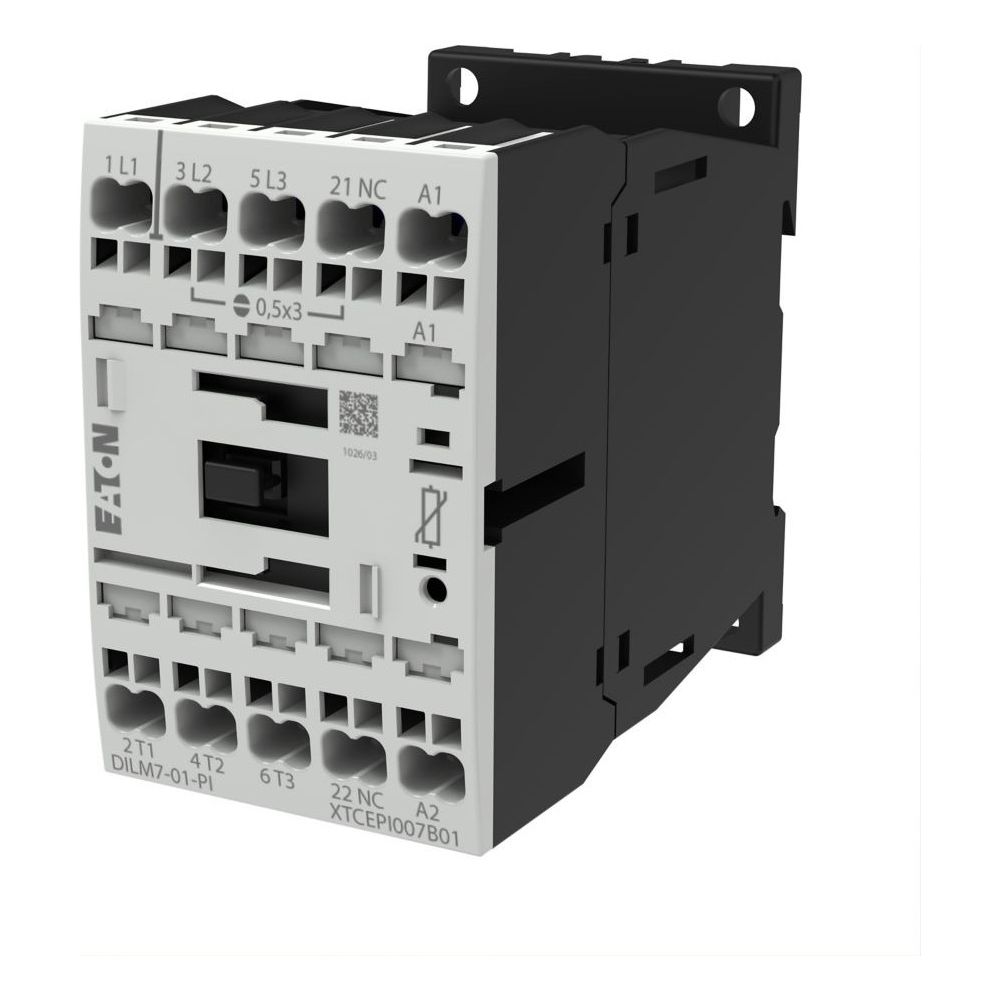

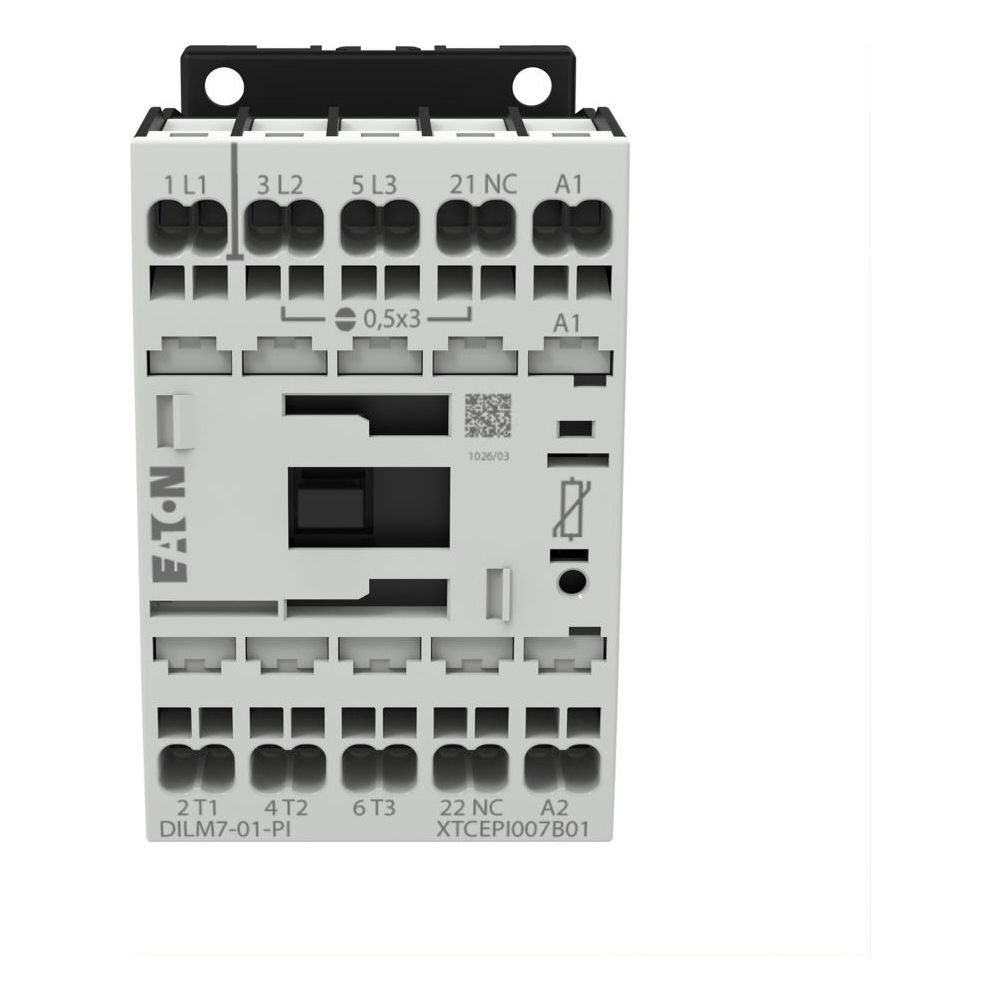

Eaton Leistungsschütz DILM DILM7-10(24VDC)-PI, 3kW, 24V DC, Push-in-Klemmen
Das 3-polige Leistungsschütz aus der DILM-Serie von Eaton Moeller ist für den Einsatz in der Motorsteuerung konzipiert. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V eignet sich das Gerät für Schaltaufgaben in industriellen Anwendungen, einschließlich der Steuerung von Motoren der Effizienzklasse IE3.
Leistungsstarke Schalttechnik
Das Schütz verfügt über eine Gleichstrombetätigung mit 24 V DC und ist für eine mechanische Lebensdauer von 10 Millionen Schaltspielen ausgelegt. Die integrierte Anschlusstechnik mittels Push-in-Klemmen ermöglicht eine effiziente Verdrahtung. Das Gerät deckt die Gebrauchskategorien AC-1 für ohmsche Lasten sowie AC-3 und AC-4 für den Betrieb von Käfigläufermotoren ab.
Sicherheit und Kompatibilität
Das kompakte Design mit einer Breite von 45 mm erlaubt eine platzsparende Montage. Dank der Schutzart IP20 ist das Schütz gegen Berührung geschützt. Die Kompatibilität mit dem SmartWire-DT System erweitert die Einsatzmöglichkeiten in modernen Automatisierungslösungen.
Technische Daten
- Bemessungsbetriebsleistung (400 V): 3 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 7 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
- Spulenspannung: 24 V DC
- Polzahl: 3-polig
- Hilfskontakte: 1 Schließer
- Anschlusstechnik: Push-in-Klemmen
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 68 mm
Das Leistungsschütz überzeugt durch eine Schaltfrequenz von 9000 Schaltspielen pro Stunde und seine Eignung für IE3-Motoren. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V und der 24 V DC Betätigung stellt es eine Lösung für die Motorsteuerung dar. Die robuste Bauweise und die Push-in-Anschlusstechnik unterstützen eine schnelle Inbetriebnahme und einen sicheren Betrieb in elektrischen Anlagen.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Push-in Klemmen |
| Artikelnummer | EATON-199223 |
| Breite | 45 |
| EAN | 4015081973071 |
| EAN-13 | 4015081973071 |
| Einschaltdauer | 100 |
| Gewicht | 0,298 kg |
| Höhe | 68 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM7-10(24VDC)-PI |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,285 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schutzart | IP20 |
| Spannungsart | DC |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 4,6 |
| WEEE-Nr. | 92318050 |
