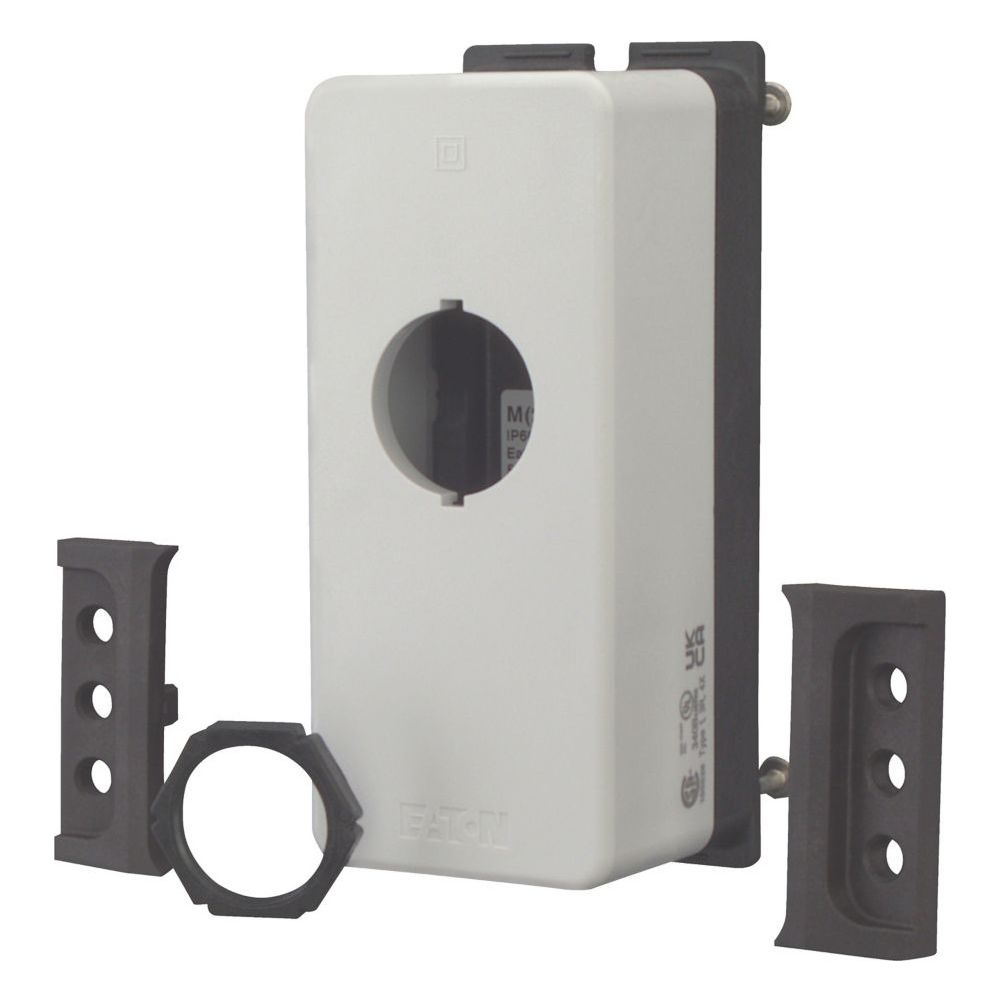

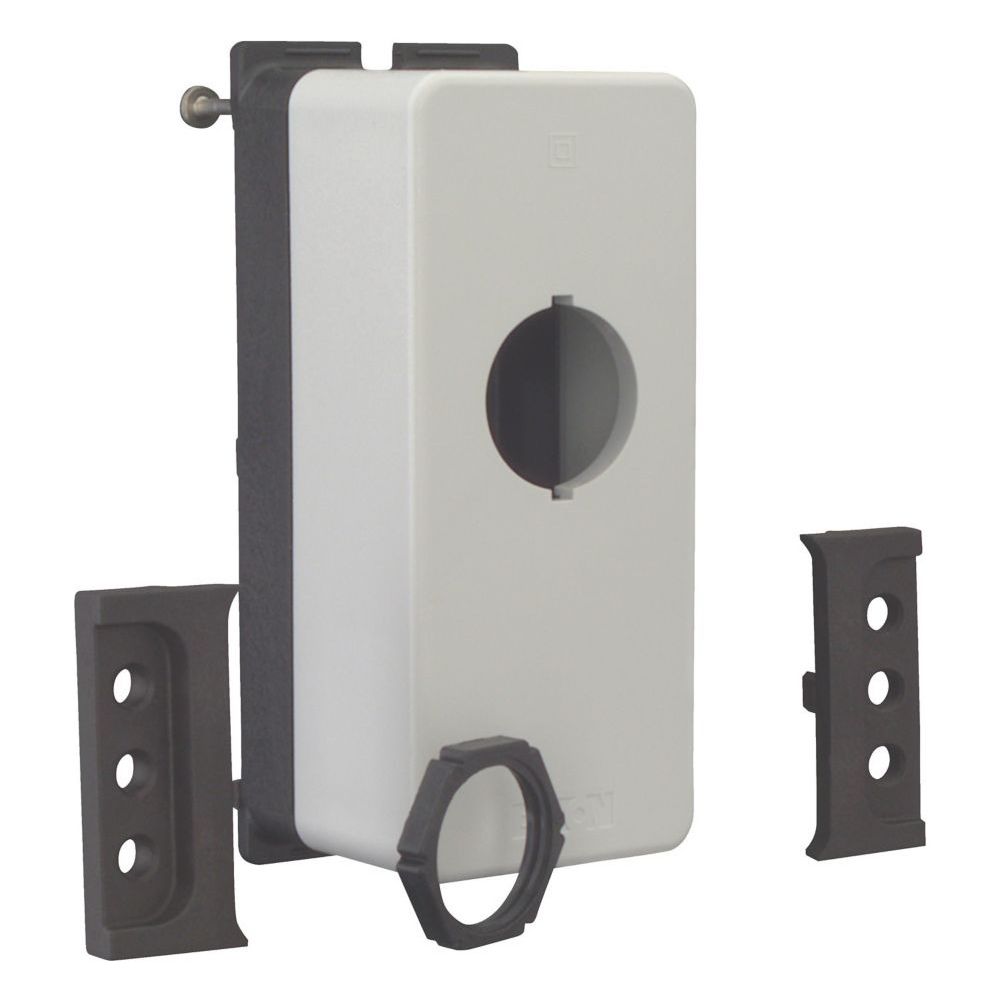

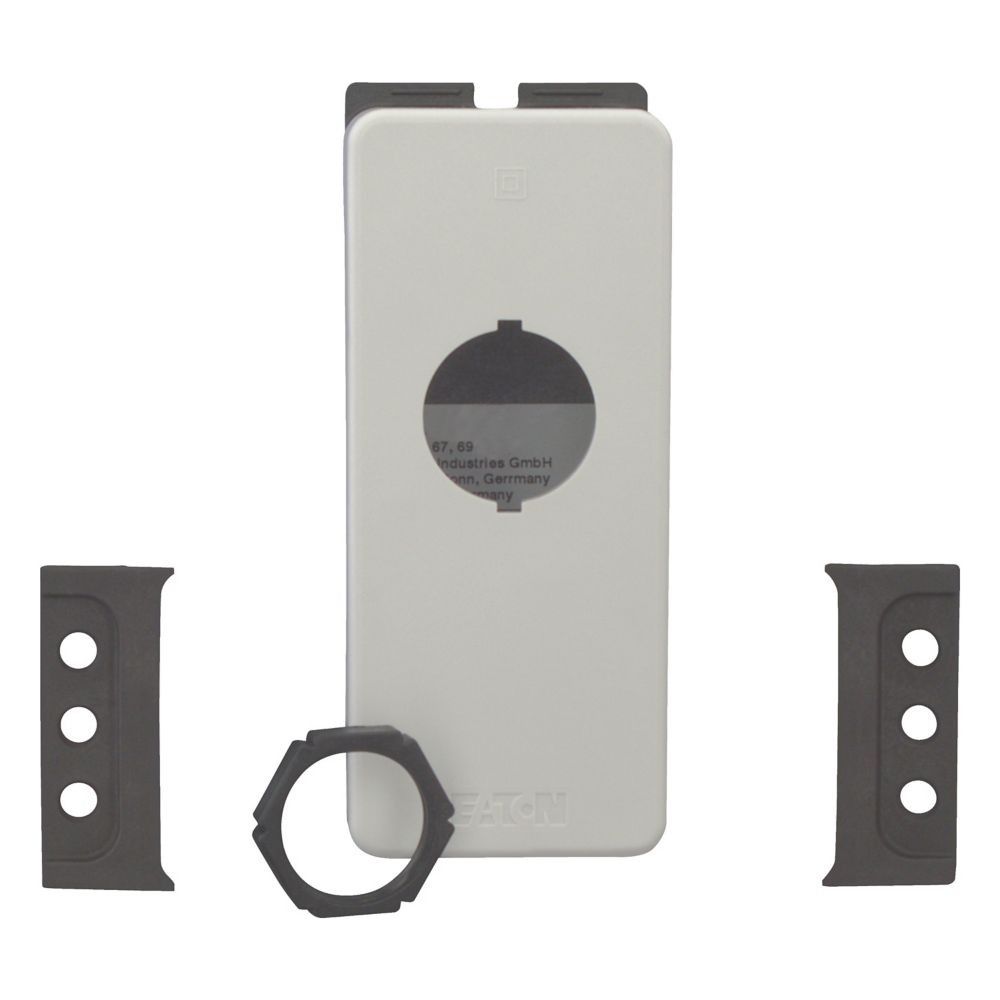

Eaton Aufbaugehäuse M22 M22-FI1 flach, 44x43x110mm, Kunststoff, Grau

Das flache Aufbaugehäuse aus der M22-Serie von Eaton bietet eine robuste Lösung für die Aufnahme von einem Befehlsgerät mit einem Öffnungsdurchmesser von 22,5 mm. Es zeichnet sich durch eine hohe Schutzart aus und ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die Montage erfolgt flexibel, wobei die Leitungseinführung sowohl rückseitig als auch seitlich über M20-Durchbrüche realisiert werden kann.

Vielseitige Anwendungsmöglichkeiten

Das Gehäuse ist für eine Vielzahl von Komponenten aus dem RMQ-Titan-Programm geeignet. Dazu zählen unter anderem Leucht- und Drucktasten, Wahltasten, Schlüsseltasten sowie Leuchtmelder. Auch NOT-HALT- oder NOT-AUS-Tasten mit entsprechendem gelben Schild lassen sich sicher integrieren. Die Konstruktion aus Kunststoff ist mit Edelstahlschrauben ausgestattet, was die Stabilität der Einheit unterstützt.

Schutz und Montage

Mit der Schutzart IP67 und IP69K sowie der NEMA 4X-Zertifizierung ist das Gehäuse gegen das Eindringen von Staub und Wasser geschützt. Die Einbaulage ist beliebig wählbar, was eine einfache Anpassung an die Platzverhältnisse ermöglicht. Das Gehäuseoberteil in Grau (RAL 7035) kombiniert mit dem anthrazitfarbenen Unterteil sorgt für eine klare optische Trennung.

Das kompakte Gehäuse bietet mit seinen Abmessungen von 43 mm Breite, 44 mm Höhe und 110 mm Tiefe eine platzsparende Unterbringung für ein einzelnes Befehlsgerät. Durch die robuste Materialwahl und die hohe Schutzklasse eignet es sich ideal für industrielle Anwendungen, bei denen Zuverlässigkeit gefordert ist. Die einfache Leitungsführung über M20-Einführungen erleichtert die Installation.

Technische Daten

• Einbaustellen: 1
• Öffnungsdurchmesser: 22,5 mm
• Schutzart: IP67 / IP69K / NEMA 4X
• Breite: 43 mm
• Höhe: 44 mm
• Tiefe: 110 mm
• Gehäusematerial: Kunststoff
• Farbe: Grau (RAL 7035)
