Beschreibung

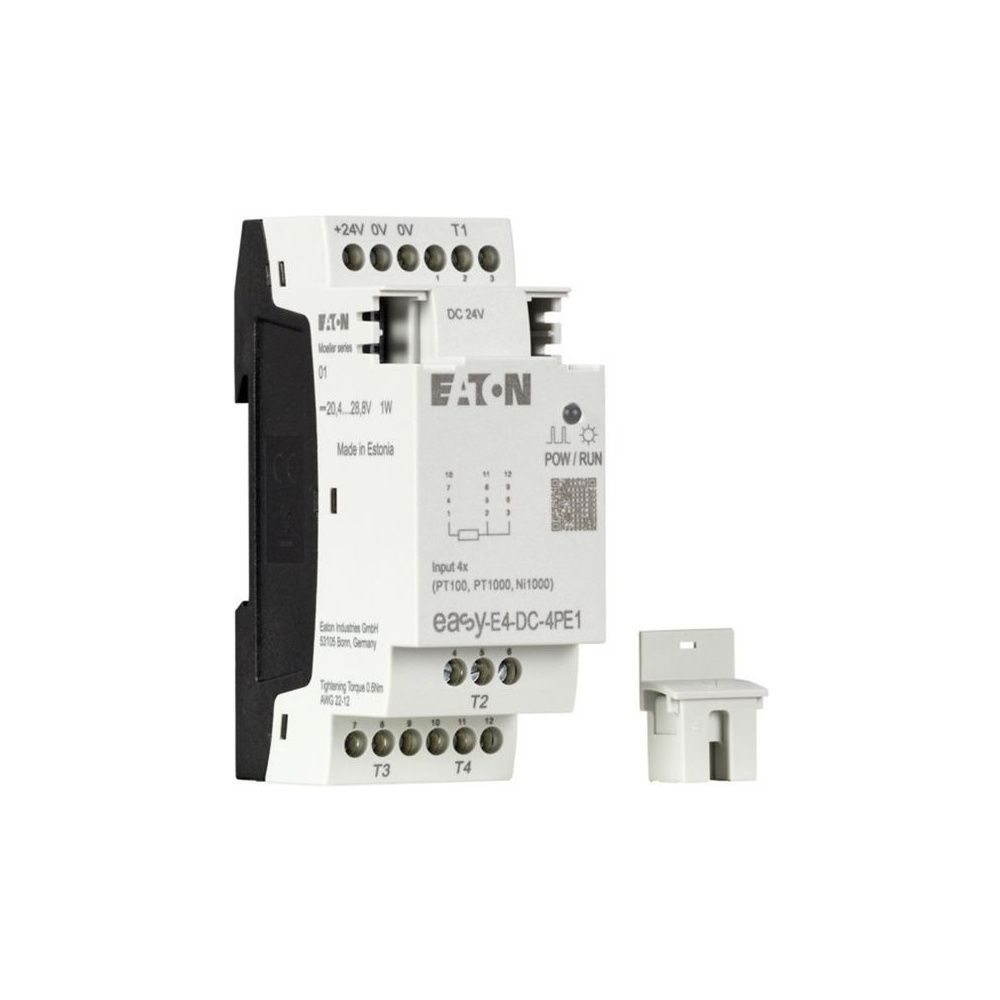

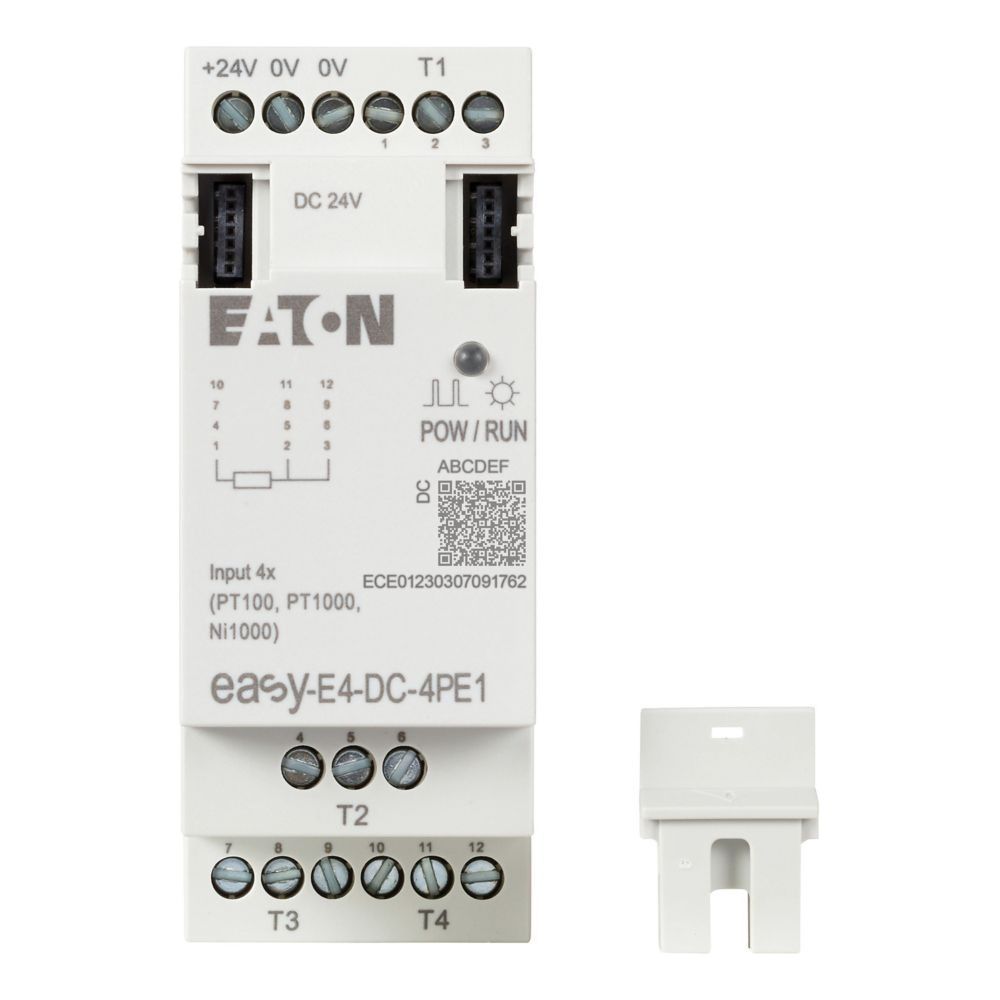

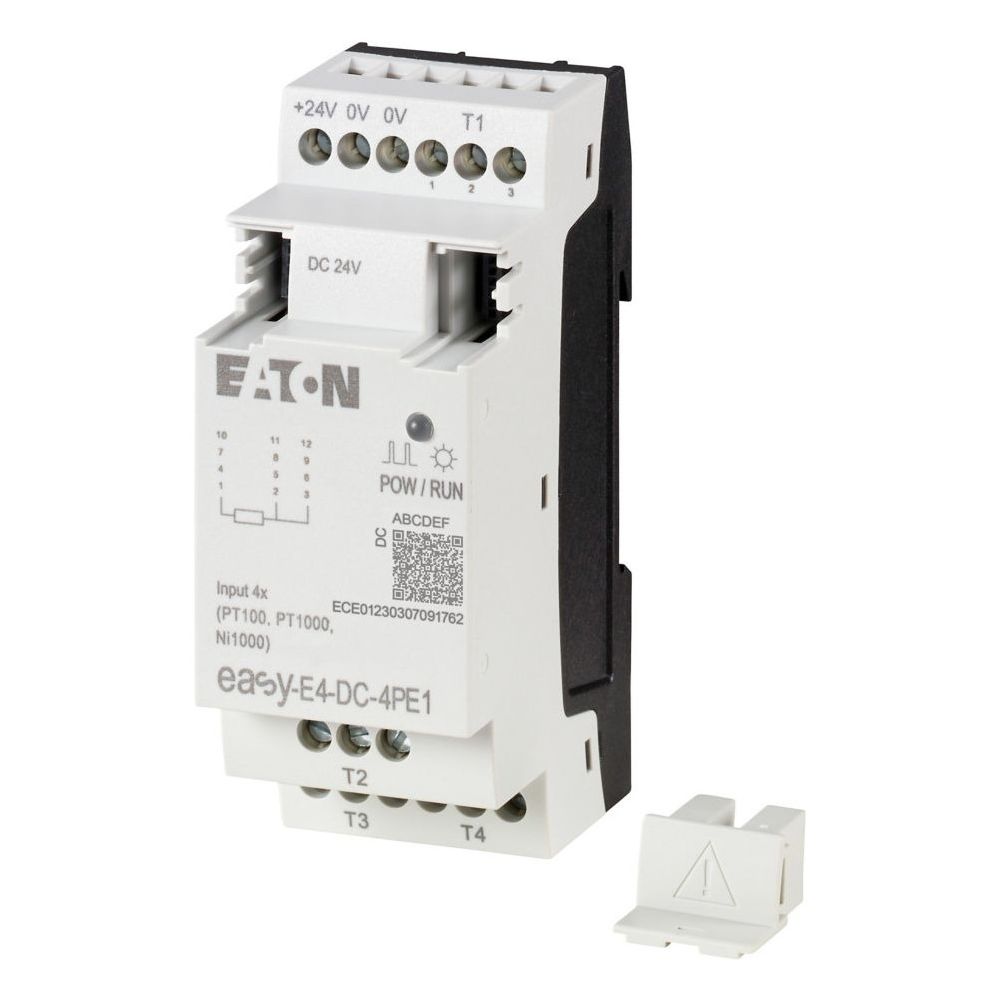

Eaton Ein-/Ausgangserweiterung easyE4 EASY-E4-DC-4PE1, 24V DC, 4 analoge Eingänge, Schraubklemme
Die Ein-/Ausgangserweiterung aus der Eaton Moeller series ist für den Einsatz mit den Steuerrelais der Reihe easyE4 konzipiert. Das Modul ermöglicht die präzise Erfassung von analogen Temperaturwerten über vier dedizierte Eingänge und unterstützt dabei Platin- sowie Nickelsensoren.
Funktion und Anschluss
Das Erweiterungsmodul ist für eine Versorgungsspannung von 24 V DC ausgelegt und bietet eine Signalauflösung von 12 Bit. Die Anbindung an das Grundgerät erfolgt über den easyConnect-Verbindungsstecker. Für die elektrische Installation stehen Schraubklemmen zur Verfügung. Das Modul unterstützt eine softwareseitige Filterung und Glättung der Eingangssignale, um eine stabile Messwerterfassung zu ermöglichen.
Robuste Bauweise
Mit der Schutzart IP20 ist das Gerät für den Schaltschrankeinbau optimiert. Die kompakte Bauform mit einer Breite von 36 mm spart Platz auf der Hutschiene. Die Potentialtrennung zwischen den Analogeingängen und den Erweiterungsgeräten sorgt für eine zuverlässige Signalverarbeitung in industriellen Umgebungen.
Die Erweiterung stellt eine effiziente Lösung zur Skalierung von Steuerungssystemen dar, wenn zusätzliche analoge Temperaturmessstellen erforderlich sind. Durch die Unterstützung von Pt100- und Ni1000-Sensoren deckt das Modul gängige Anforderungen in der Automatisierungstechnik ab. Mit einer Versorgungsspannung von 24 V DC und der kompakten Bauweise integriert es sich nahtlos in bestehende easyE4-Systeme und bietet eine präzise 12-Bit-Auflösung für anspruchsvolle Regelungsaufgaben.
Technische Daten
- Anzahl Analogeingänge: 4
- Versorgungsspannung: 24 V DC
- Anschlussart: Schraubklemme
- Auflösung: 12 Bit
- Schutzart: IP20
- Breite: 36 mm
- Höhe: 90 mm
- Tiefe: 58 mm
- Leistungsaufnahme: 1 W
- Gewicht: 0,1 kg
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Schraubklemme |
| Artikelnummer | EATON-197224 |
| Breite | 36 |
| EAN | 4015080892854 |
| EAN-13 | 4015080892854 |
| Einbaulage | Horizontal Vertikal |
| Eingangsstrom | 40 |
| Einschaltstrom | 12,5 A (für 6 ms) |
| Erweiterbar | Ja |
| Erweiterungsgerät | Ja |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Gewicht | 0,115 kg |
| Grundgerät | Nein |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 1 |
| Luftentladung | 8 |
| Mit Display | Nein |
| Mit Relaisausgang | Nein |
| Mit Zeitschaltuhr | Nein |
| Modellcode | EASY-E4-DC-4PE1 |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 36 |
| Produktgewicht | 0,1 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | TCP / IP MODBUS |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Restwelligkeit | ≤5 |
| Schaltstrom | 0 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannungsart | DC |
| Tiefe | 58 |
| Typ | easyE4 Erweiterung |
| Verlustleistung | 3,4 W (bei 24 V DC) |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
