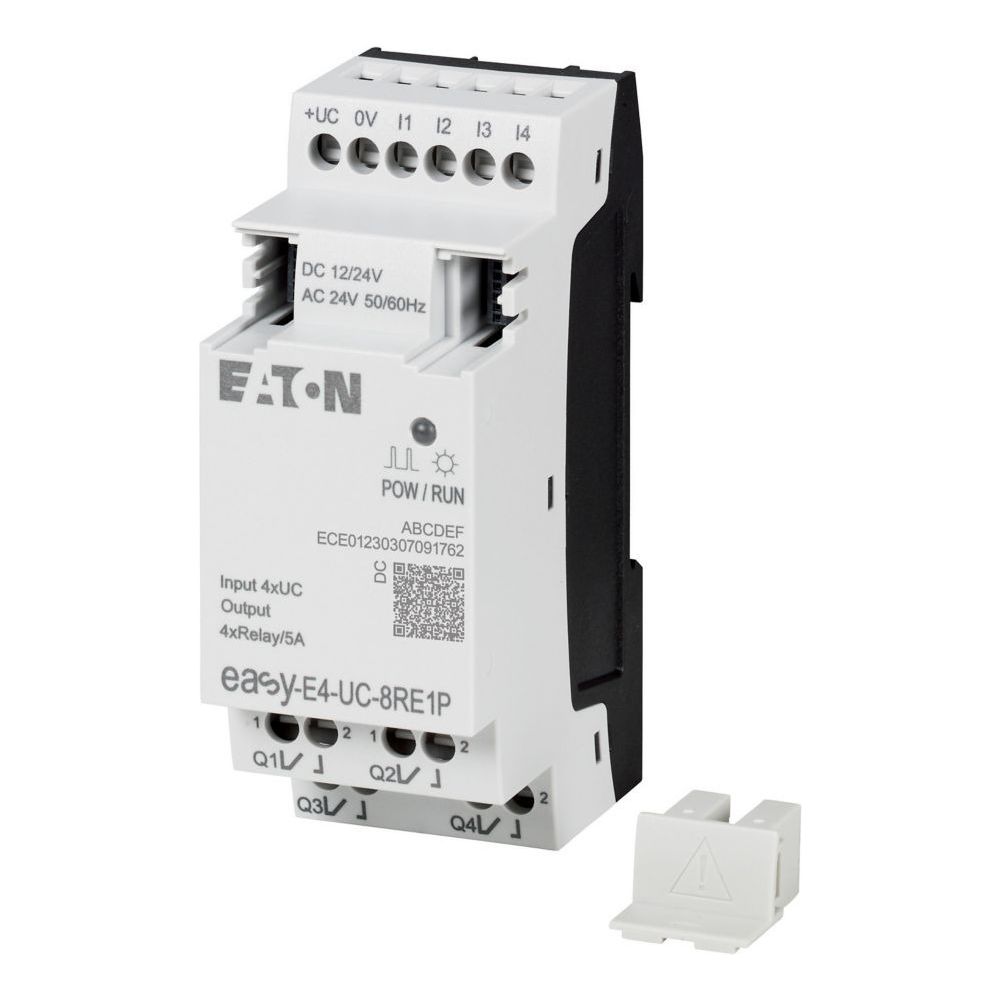

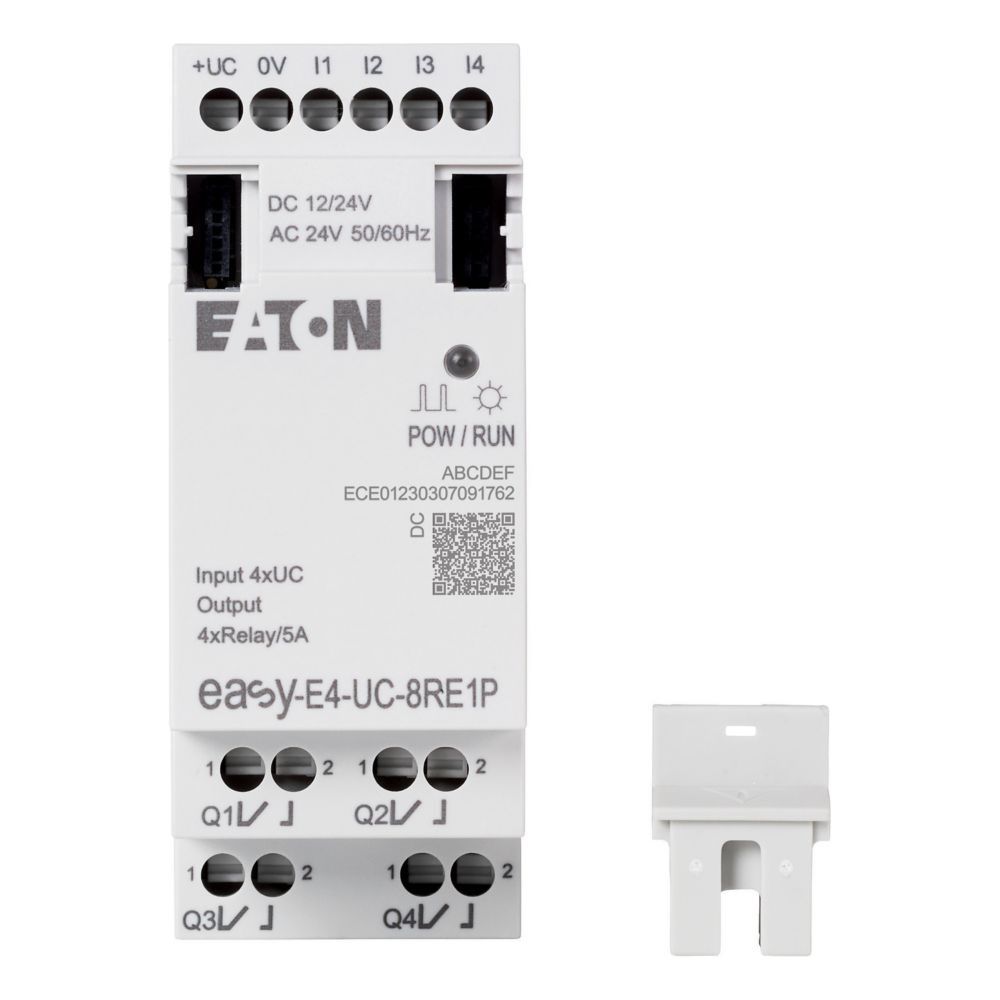

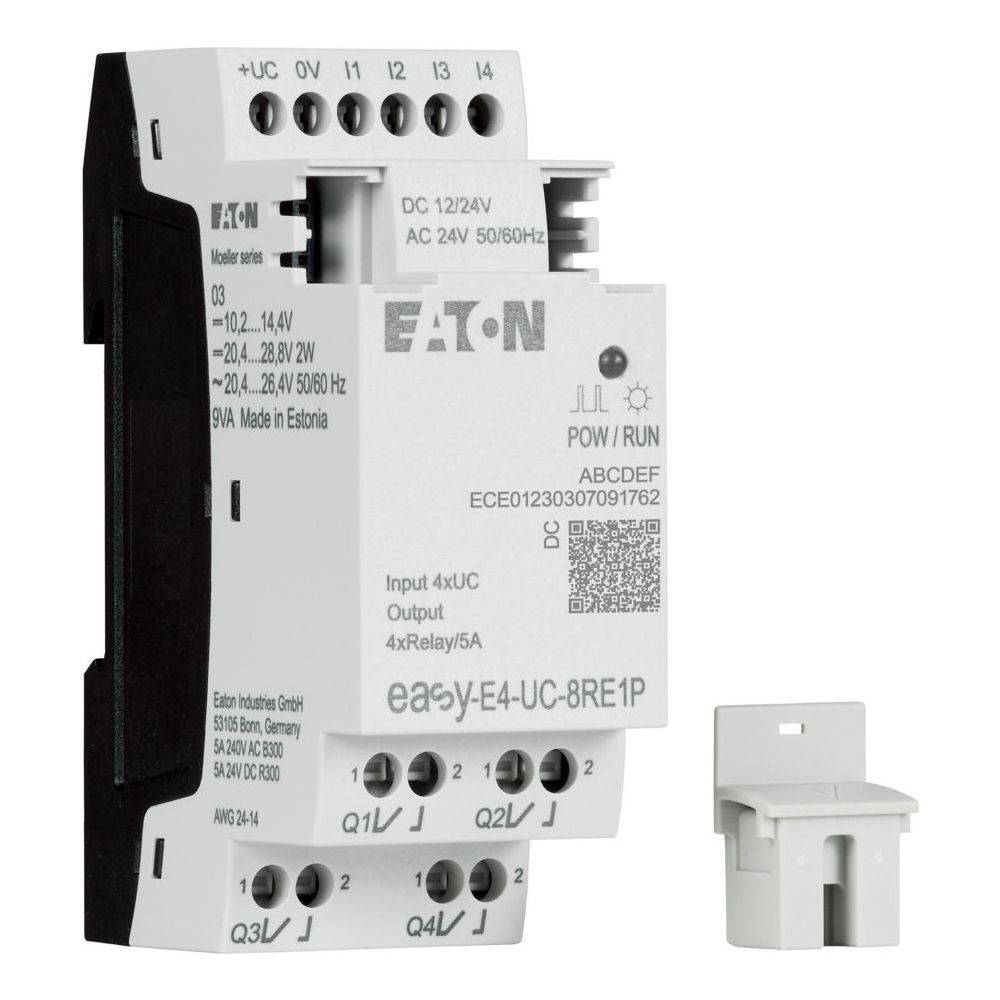

Eaton Ein-/Ausgangserweiterung easyE4 EASY-E4-UC-8RE1P, 90x36x58mm, Push-in Klemmen, Relaisausgang
Die Ein-/Ausgangserweiterung der Eaton Moeller series dient der funktionalen Erweiterung von Steuerrelais der easyE4-Serie. Das Modul stellt 4 digitale Eingänge sowie 4 Relaisausgänge bereit und ermöglicht eine flexible Signalverarbeitung in Automatisierungssystemen. Die Anbindung erfolgt über Push-in-Klemmen, was eine schnelle und sichere Installation unterstützt.
Funktionsweise und Anschluss
Das Erweiterungsmodul ist für den Betrieb mit Spannungen von 12 V DC, 24 V DC oder 24 V AC ausgelegt. Die Kommunikation und Spannungsversorgung zwischen dem Basisgerät und der Erweiterung werden über den mitgelieferten Steckverbinder realisiert. Durch die kompakte Bauweise mit einer Breite von 36 mm lässt sich das Modul platzsparend in Schaltschränken auf Tragschienen montieren.
Robuste Ausführung für industrielle Anwendungen
Das Gerät zeichnet sich durch eine hohe elektromagnetische Verträglichkeit und eine robuste Bauweise gemäß Schutzart IP20 aus. Die Relaisausgänge sind für Schaltströme bis zu 5 A spezifiziert, wodurch sich das Modul für diverse Schaltaufgaben eignet. Dank der Verpolungsschutzfunktion ist ein zuverlässiger Betrieb in anspruchsvollen Umgebungen sichergestellt.
Technische Daten
- Anzahl Digitaleingänge: 4
- Anzahl Relaisausgänge: 4
- Schaltstrom: 5 A
- Spannungsart: AC / DC
- Anschlussart: Push-in Klemmen
- Schutzart: IP20
- Leistungsaufnahme: 2 W
- Breite: 36 mm
- Höhe: 90 mm
- Tiefe: 58 mm
Die Erweiterung bietet eine effiziente Lösung zur Skalierung von Steuerungssystemen der easyE4-Reihe. Mit 4 digitalen Eingängen und 4 Relaisausgängen bei einer kompakten Breite von 36 mm ermöglicht das Modul eine präzise Anpassung an spezifische Anforderungen. Die einfache Montage mittels Push-in-Anschlusstechnik und die Kompatibilität mit gängigen Spannungsbereichen von 12 V DC bis 24 V AC machen es zu einer vielseitigen Komponente für den professionellen Schaltschrankbau.
Lieferumfang
- 1x Ein-/Ausgangserweiterung EASY-E4-UC-8RE1P
- 1x Steckverbinder EASY-E4-CONNECT1
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Push-in Klemmen |
| Artikelnummer | EATON-197510 |
| Ausstattung | Relaisausgang |
| Benutzt mit | easyE4 |
| Breite | 36 |
| EAN | 4015081940882 |
| EAN-13 | 4015081940882 |
| Einbaulage | Horizontal Vertikal |
| Eingangsstrom | 80 |
| Erweiterbar | Nein |
| Erweiterungsgerät | Nein |
| Fronteinbau möglich | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Gewicht | 0,14 kg |
| Grundgerät | Nein |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 2 |
| Luftentladung | 8 |
| Mit Display | Nein |
| Mit Relaisausgang | Ja |
| Mit Zeitschaltuhr | Nein |
| Modellcode | EASY-E4-UC-8RE1P |
| Netzfrequenz | 50 / 60 Hz (± 5%) |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 36 |
| Produktgewicht | 0,125 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | MODBUS TCP / IP |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Schaltstrom | 5 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannungsart | AC / DC |
| Tiefe | 58 |
| Typ | easyE4 Erweiterung |
| Verlustleistung | 2 |
| Verpolungsschutz | Ja |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
