Beschreibung

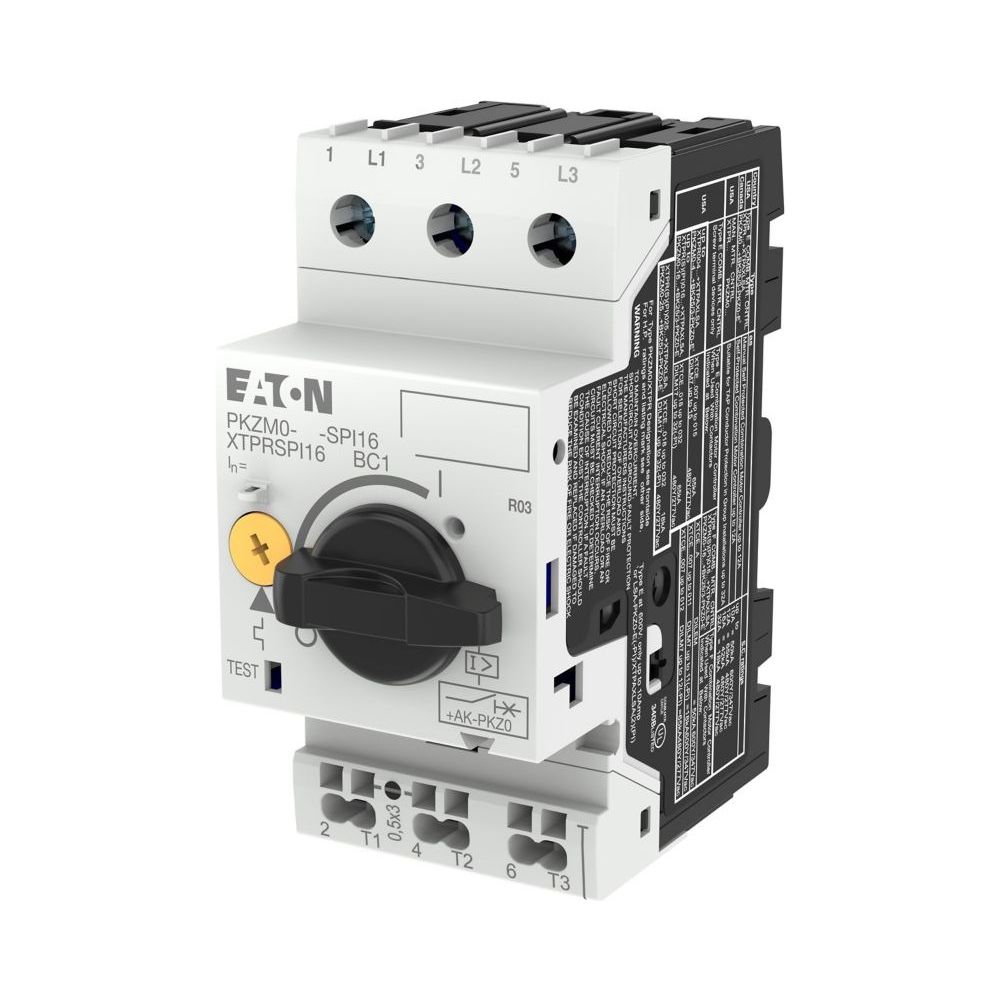

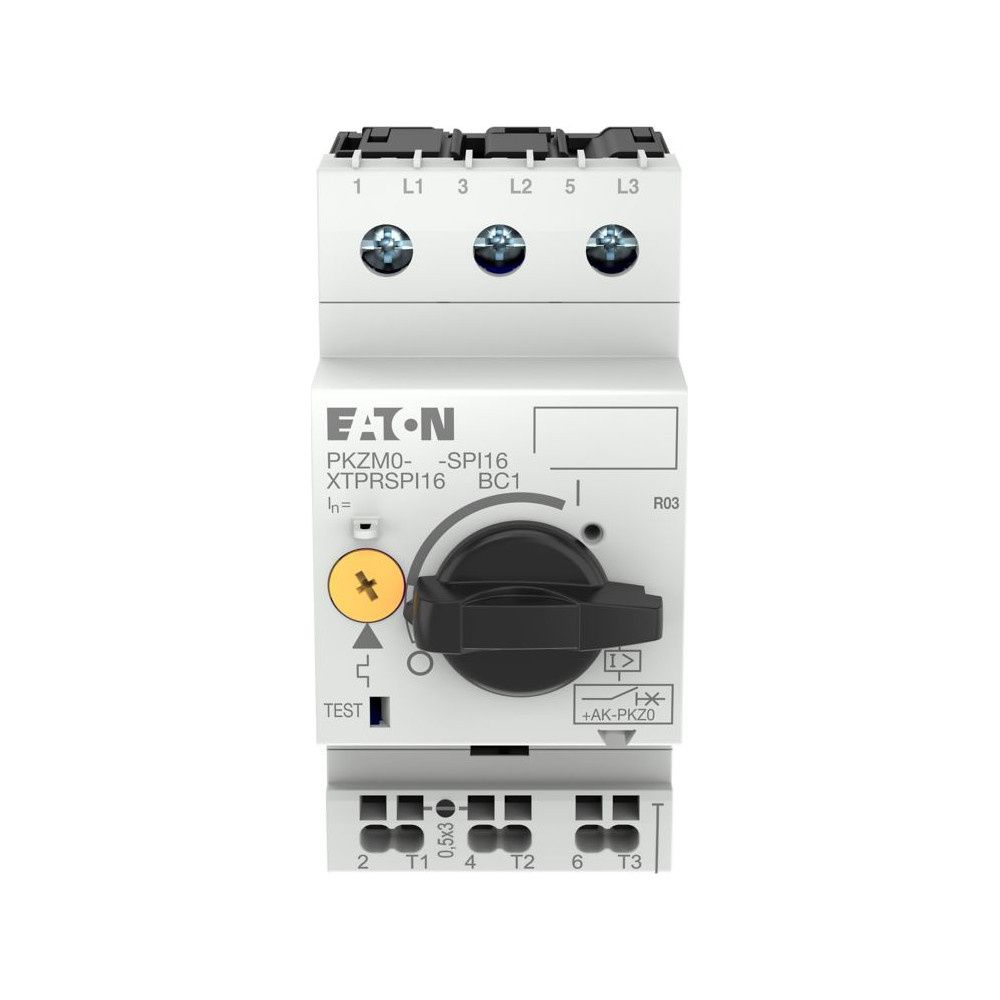

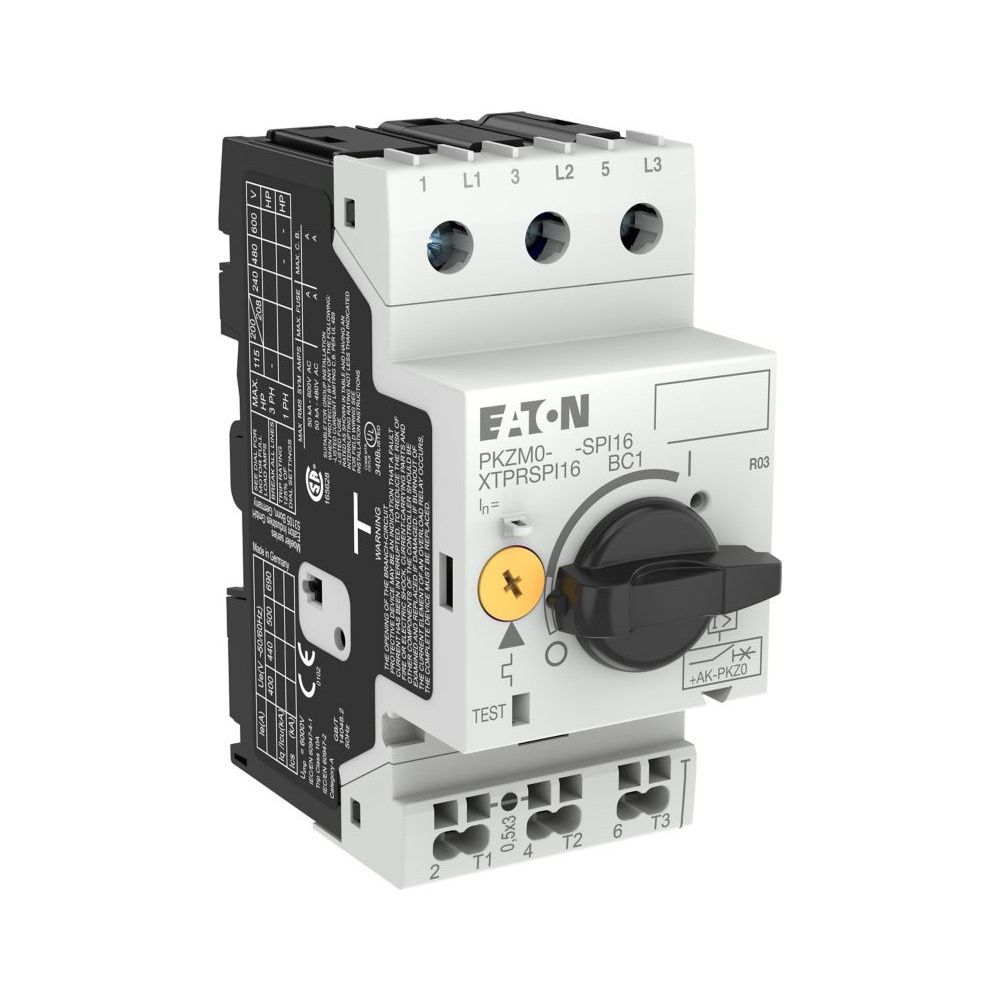

Eaton Motorschutzschalter PKZM0 PKZM0-0,16-SPI16, 0,1-0,16 A
Der Motorschutzschalter aus der Eaton Moeller Serie ist ein kompaktes Einbaugerät für den Schutz von Motoren. Mit einer thermomagnetischen Auslösetechnik und einem Einstellbereich von 0,1 bis 0,16 A eignet sich das 3-polige Gerät für industrielle Anwendungen. Die Kombination aus einspeiseseitigen Schraubklemmen und abgangsseitigen Push-in-Klemmen ermöglicht eine effiziente Installation.
Funktionsweise und Schutz
Das Gerät bietet einen thermischen Überlastschutz sowie eine Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1. Die Bedienung erfolgt über einen Drehknopf. Mit einem Bemessungsgrenzkurzschlussausschaltstrom von 150 kA bei 400 V AC bietet der Schalter Sicherheit im Kurzschlussfall. Die Bauweise ist für eine Umgebungstemperatur von -25 bis +55 °C ausgelegt und erfüllt die Anforderungen der Schutzart IP20.
Montage und Anwendung
Der Motorschutzschalter ist für die Hutschienenmontage konzipiert und für Motoren bis zur Effizienzklasse IE3 geeignet. Durch die Abmessungen von 45 mm Breite und 94 mm Höhe lässt sich das Gerät platzsparend in Schaltanlagen integrieren. Die elektrische Lebensdauer von 100.000 Schaltvorgängen unterstreicht die Zuverlässigkeit im Betrieb.
Dieser Motorschutzschalter bietet eine Absicherung für elektrische Antriebe. Durch den einstellbaren Überlastauslöser von 0,1 bis 0,16 A und das hohe Schaltvermögen von 150 kA bei 400 V AC ist ein effektiver Schutz gegen Überlast und Kurzschluss sichergestellt. Die Kombination aus Schraub- und Push-in-Anschlusstechnik vereinfacht die Montage, während die thermomagnetische Auslösetechnik eine präzise Abschaltung im Fehlerfall ermöglicht.
Technische Daten
- Einstellbereich Überlastauslöser: 0,1 - 0,16 A
- Kurzschlussstrom Icu (400 V AC): 150 kA
- Polzahl: 3
- Auslösetechnik: Thermomagnetisch
- Bemessungsdauerstrom Iu: 0,16 A
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 94 mm
- Tiefe: 75 mm
- Verlustleistung: 5,39 W
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-199177 |
| Auslösetechnik | thermomagnetisch |
| Betätigertyp | Drehknopf |
| Breite | 45 |
| EAN | 4015081972616 |
| EAN-13 | 4015081972616 |
| Gewicht | 0,263 kg |
| Höhe | 94 |
| Höhenlage | Max. 2000 |
| Kurzschlussstrom Icu | 150 |
| Modellcode | PKZM0-0,16-SPI16 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,248 |
| Produkthöhe | 94 |
| Produktkategorie | Motorschutzschalter |
| Schalthäufigkeit | 40 Schaltspiele / h |
| Schaltvermögen | 0,16 A, AC-3 bis 690 |
| Schutzart (IP) | IP20 |
| Spannung | 690 |
| Tiefe | 75 |
| Verlustleistung | 5,39 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
