Beschreibung

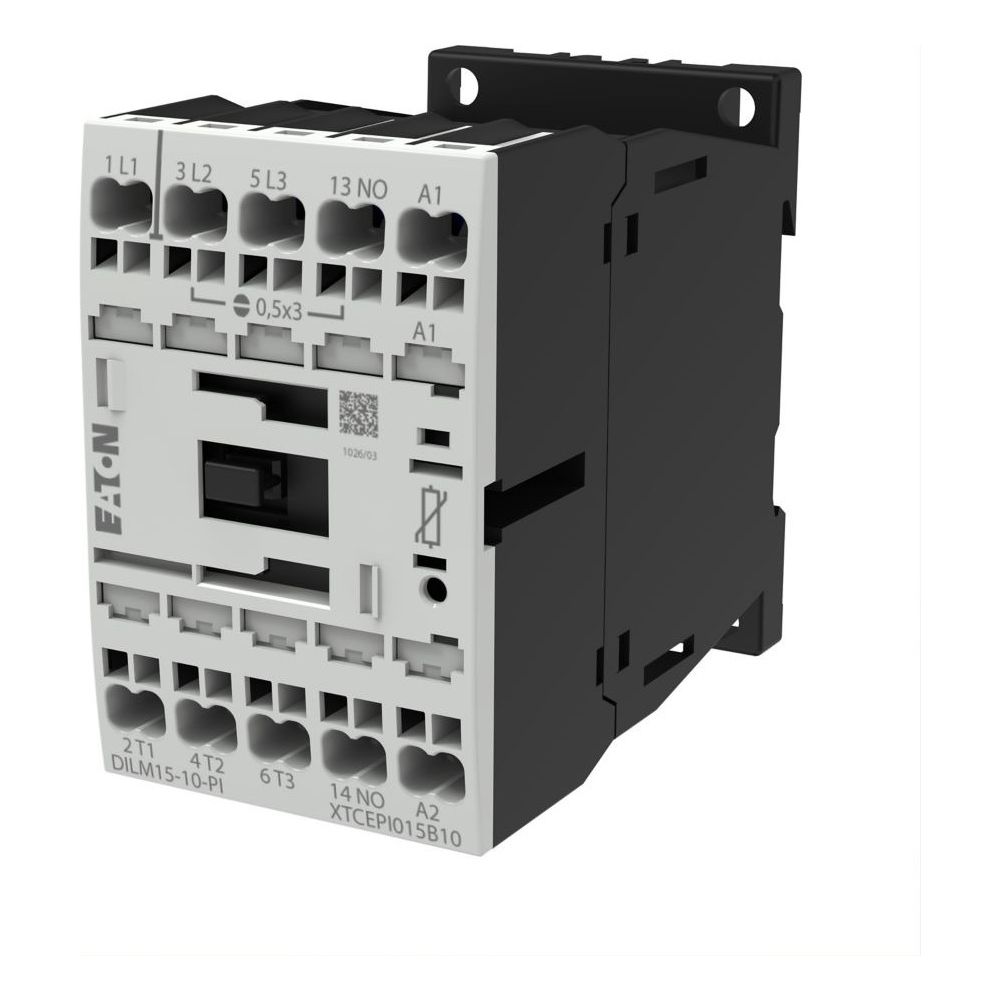

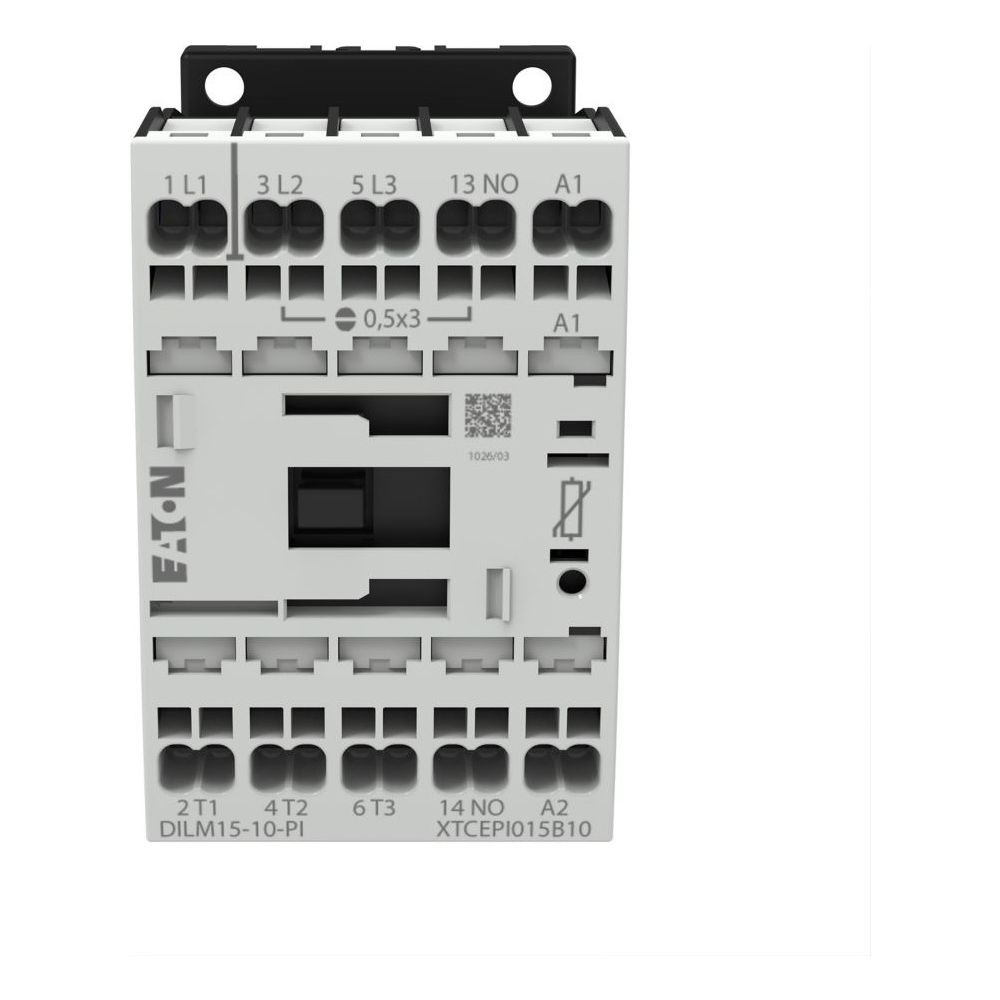

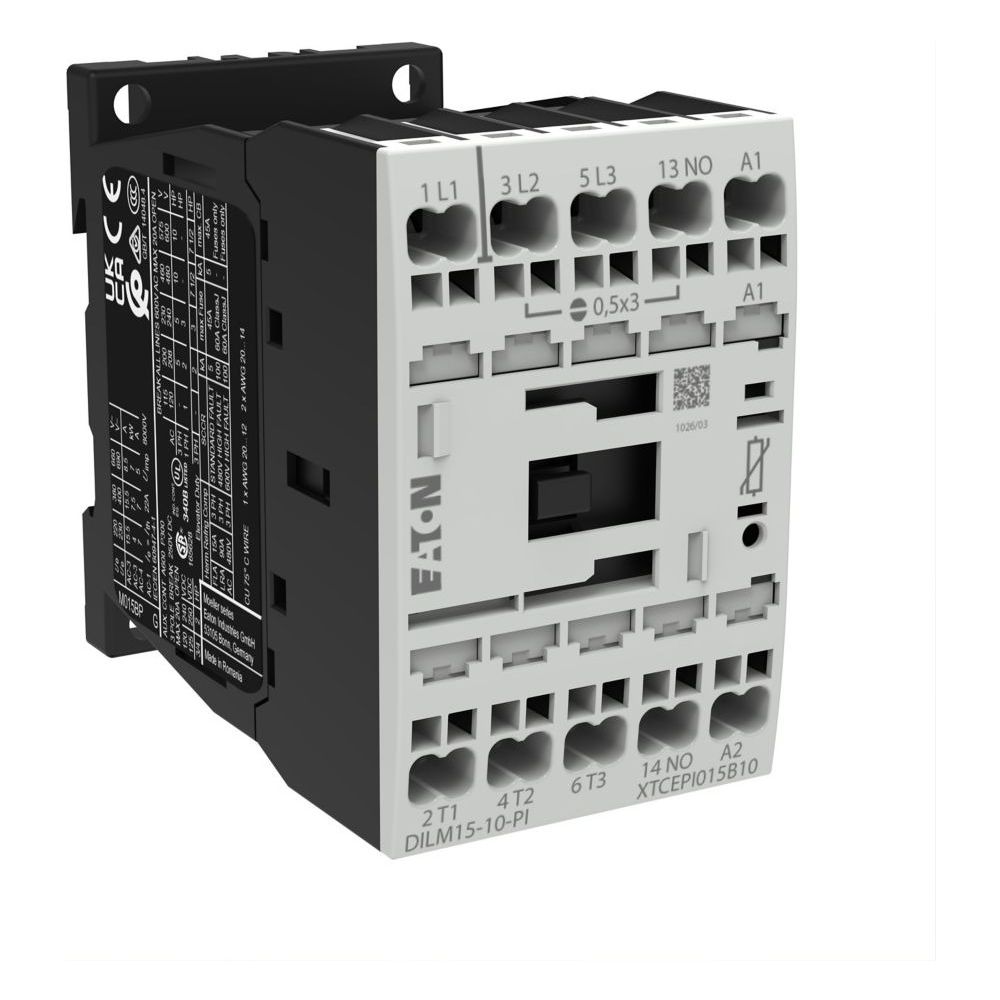

Eaton Leistungsschütz DILM DILM15-10(24VDC)-PI, 7,5kW, 24V DC, 3-polig, Push-in Klemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Das Gerät arbeitet mit einer Gleichstrombetätigung von 24 V DC und ist mit Push-in-Klemmen für eine effiziente Anschlusstechnik ausgestattet.
Leistungsmerkmale und Anwendung
Das Schütz ist für eine Bemessungsbetriebsleistung von 7,5 kW bei 400 V ausgelegt und deckt die Gebrauchskategorien AC-3 für Käfigläufermotoren sowie AC-1 für nicht oder leicht induktive Lasten ab. Mit einer Breite von 45 mm ermöglicht es eine platzsparende Montage. Die integrierte Schutzbeschaltung unterstützt den Betrieb, während die mechanische Lebensdauer 10 Millionen Schaltvorgänge umfasst.
Anschlusstechnik und Montage
Die Push-in-Klemmen ermöglichen eine schnelle Leiteranbindung. Das Gerät ist für eine Einschaltdauer von 100 Prozent ausgelegt und erfüllt die Anforderungen der Schutzart IP20. Eine Einbindung in das SmartWire-DT System ist in Verbindung mit einem entsprechenden Schützmodul möglich.
Das Leistungsschütz bietet eine Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einen Bemessungsbetriebsstrom von 15,5 A (AC-3). Die Kombination aus DC-Betätigung, kompakter Bauform und moderner Anschlusstechnik eignet sich für industrielle Schaltaufgaben.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 15,5 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
- Steuerspeisespannung: 24 V DC
- Anschlusstechnik: Push-in-Klemmen
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
- Schutzart: IP20
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Push-in Klemmen |
| Artikelnummer | EATON-199253 |
| Breite | 45 |
| EAN | 4015081973378 |
| EAN-13 | 4015081973378 |
| Einschaltdauer | 100 |
| Gewicht | 0,298 kg |
| Höhe | 68 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM15-10(24VDC)-PI |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,285 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schutzart | IP20 |
| Spannungsart | DC |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 4,6 |
| WEEE-Nr. | 92318050 |
