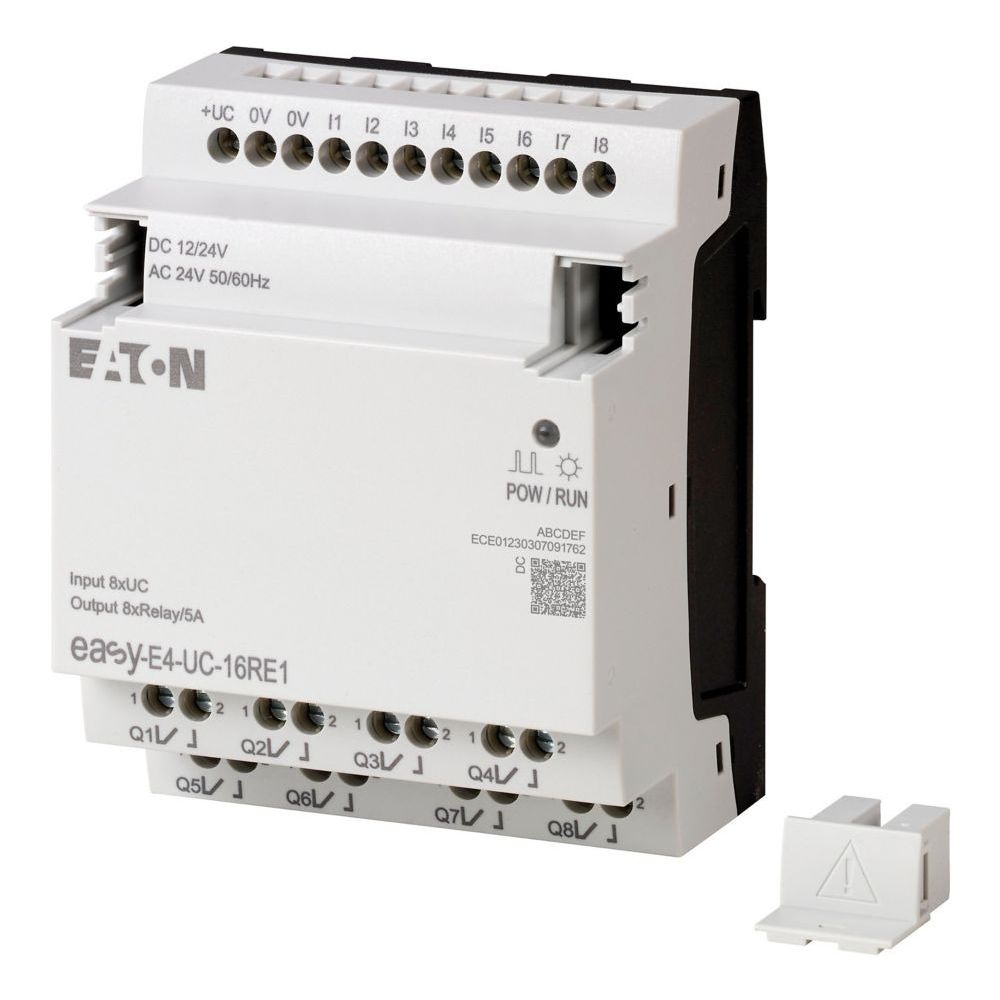

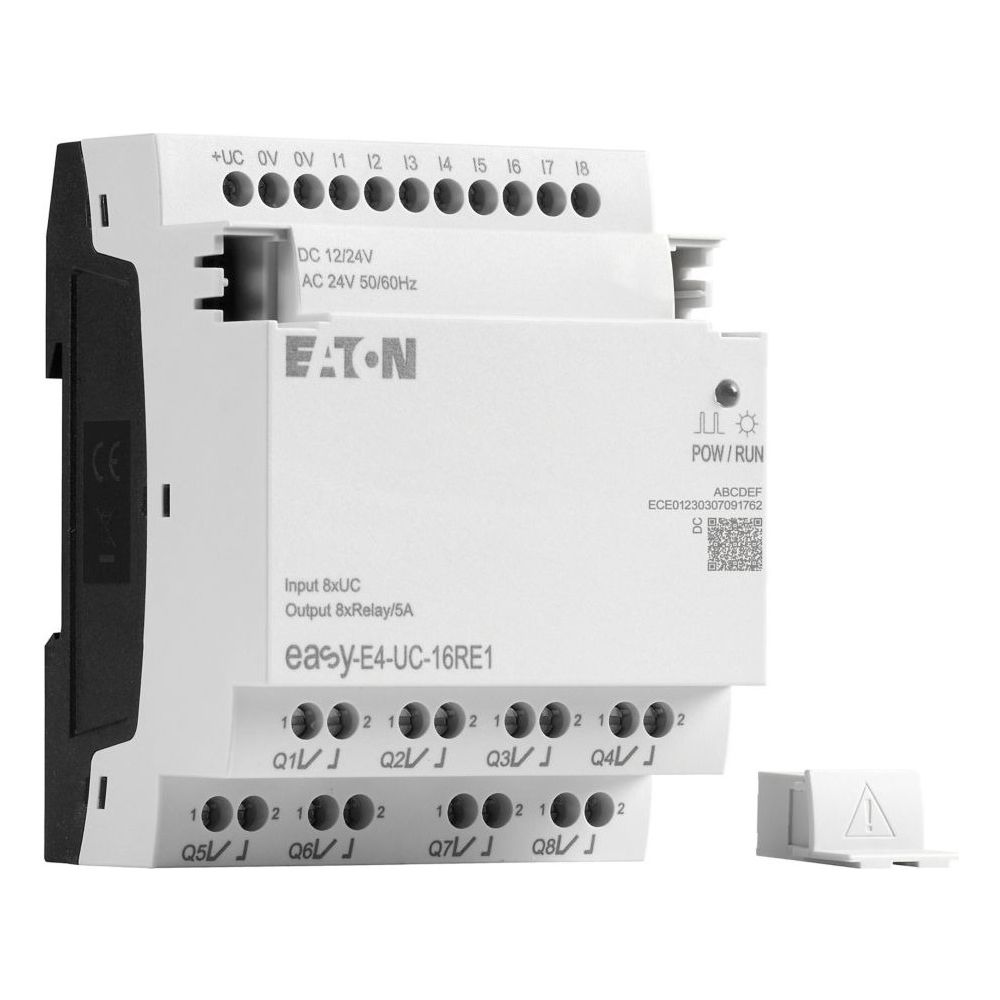

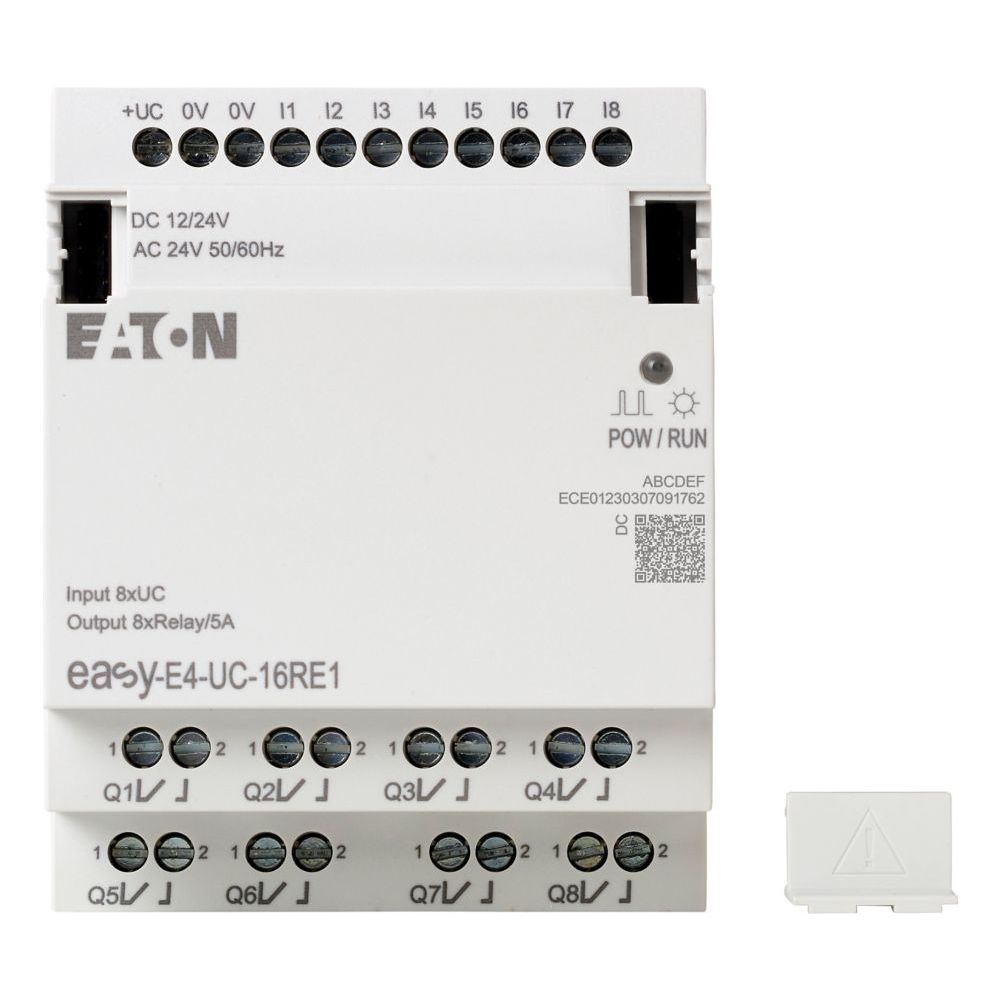

Eaton Ein-/Ausgangserweiterung easyE4 EASY-E4-UC-16RE1, 72x90x58mm, Schraubklemme, IP20
Die Ein-/Ausgangserweiterung aus der Eaton Moeller series dient der flexiblen Systemerweiterung von easyE4 Steuerrelais. Das Modul stellt acht digitale Eingänge sowie acht Relaisausgänge zur Verfügung und ermöglicht eine einfache Integration in bestehende Automatisierungslösungen. Die Montage erfolgt wahlweise auf einer Tragschiene oder direkt per Wandbefestigung.
Funktionsweise und Montage
Das Erweiterungsgerät ist für den Betrieb mit 12/24 V DC oder 24 V AC ausgelegt und zeichnet sich durch eine kompakte Bauweise aus. Die elektrische Anbindung erfolgt über Schraubklemmen, während die Verbindung zum Grundgerät über den easyConnect-Steckverbinder realisiert wird. Das Modul unterstützt eine vertikale sowie horizontale Einbaulage und erfüllt die Schutzart IP20, was einen zuverlässigen Einsatz in Schaltschränken ermöglicht.
Technische Daten
- Versorgungsspannung: 12/24 V DC, 24 V AC
- Digitale Eingänge: 8
- Relaisausgänge: 8
- Schaltstrom: 5 A
- Leistungsaufnahme: 3 W
- Schutzart: IP20
- Breite: 72 mm
- Höhe: 90 mm
- Tiefe: 58 mm
- Gewicht: 0,25 kg
Durch die Erweiterung der digitalen Ein- und Ausgänge lässt sich die Kapazität des easyE4 Systems effizient steigern. Mit einer Schaltleistung von 5 A pro Relaisausgang und der Unterstützung gängiger Spannungsbereiche bietet das Modul eine robuste Lösung für vielfältige Steuerungsaufgaben. Die einfache Montage und die Kompatibilität mit dem easyConnect-Standard erleichtern die Inbetriebnahme in industriellen Anwendungen.
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Schraubklemme |
| Artikelnummer | EATON-197218 |
| Ausstattung | Relaisausgang |
| Breite | 72 |
| EAN | 4015080892793 |
| EAN-13 | 4015080892793 |
| Einbaulage | Vertikal Horizontal |
| Erweiterbar | Ja |
| Erweiterungsgerät | Ja |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Gewicht | 0,268 kg |
| Grundgerät | Nein |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 3 |
| Luftentladung | 8 |
| Mit Display | Nein |
| Mit Relaisausgang | Ja |
| Mit Zeitschaltuhr | Nein |
| Modellcode | EASY-E4-UC-16RE1 |
| Netzfrequenz | 50 / 60 Hz (± 5%) |
| Paralleles Schalten | Nicht gestattet |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 72 |
| Produktgewicht | 0,25 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | MODBUS TCP / IP |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Restwelligkeit | ≤5 |
| Schaltstrom | 5 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannungsart | AC / DC |
| Tiefe | 58 |
| Typ | easyE4 Erweiterung |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
