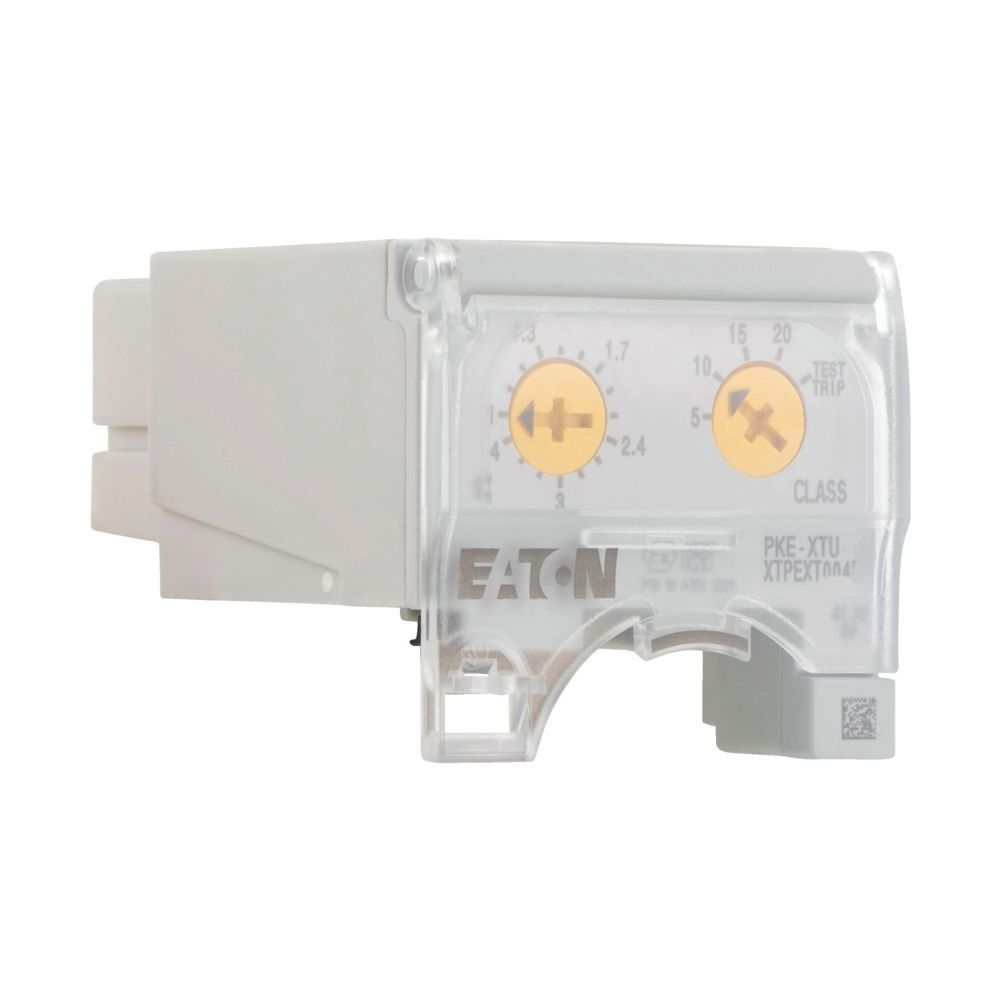

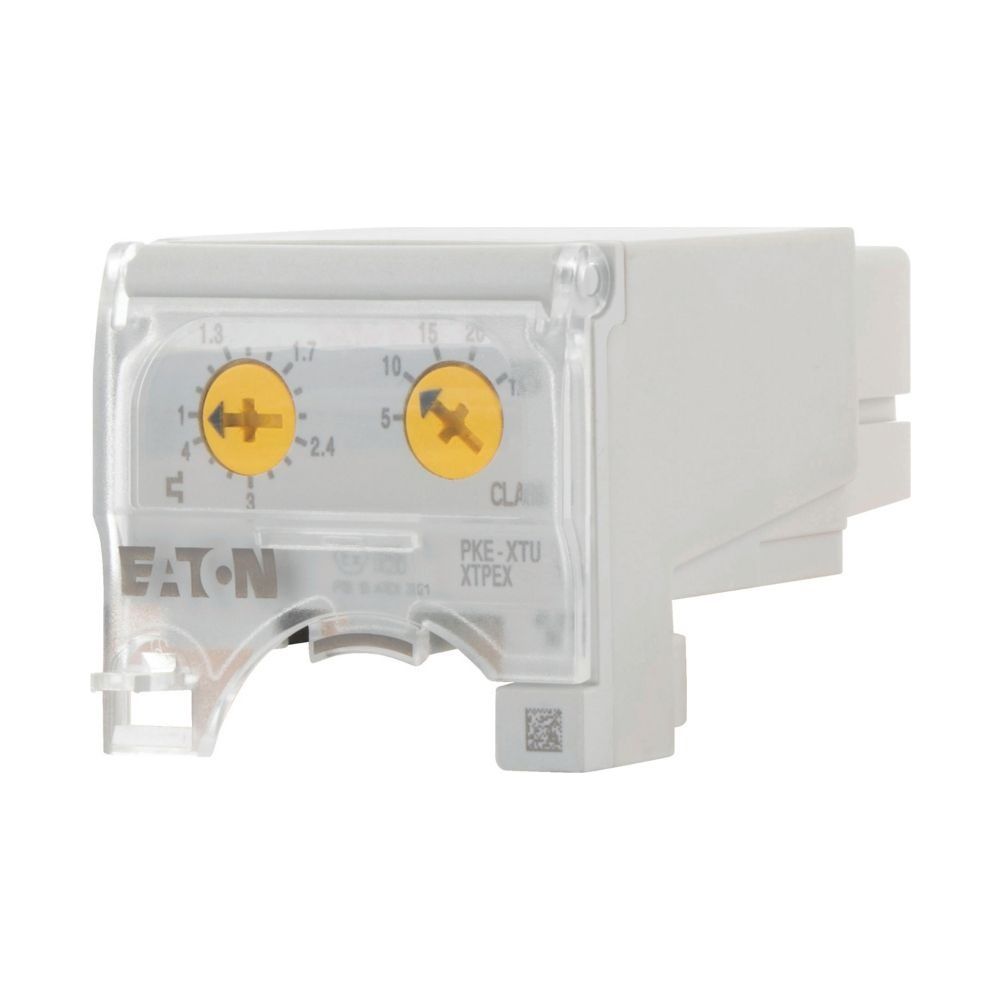

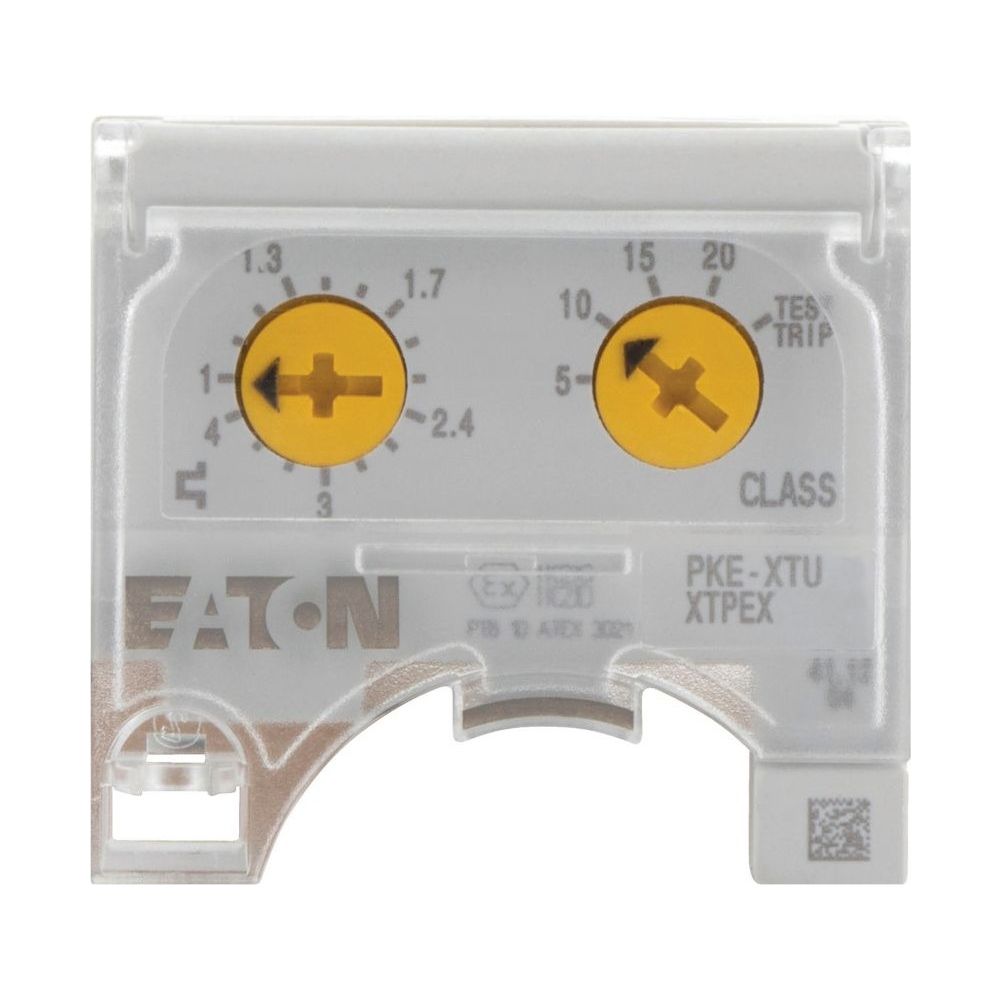

Eaton Auslöserblock PKE PKE-XTU-4, 1-4A, 690V, 45x64,2x41,6mm

Der elektronische Auslöserblock der PKE-Serie von Eaton Moeller dient als präzise Steuereinheit für den Motorschutz. Er ist für den Einsatz mit den Grundgeräten PKE12 und PKE32 konzipiert und ermöglicht eine zuverlässige Überwachung in industriellen Anwendungen. Das Modul zeichnet sich durch einen elektronischen Weitbereichsüberlastschutz sowie eine integrierte Phasenausfall- und Unsymmetrieschutzfunktion aus.

Funktionsweise und Schutzmerkmale

Das Gerät arbeitet mit einem elektronischen Auslöser und bietet eine einstellbare Auslöseklasse für flexible Einsatzmöglichkeiten. Der Überlastauslöser lässt sich im Bereich von 1 bis 4 A präzise einstellen, während die Kurzschlussauslöserfunktion verzögert arbeitet. Durch die eigenversorgte Spannungsart ist keine externe Stromversorgung erforderlich. Das System erfüllt die Anforderungen gemäß IEC 60947-4-1 und ist für den weltweiten Einsatz sowie für Anwendungen mit ATEX-Zulassung geeignet.

Technische Daten

• Einstellbereich Überlastauslöser: 1 - 4 A
• Bemessungsdauerstrom: 4 A
• Polzahl: 3-polig
• Betriebsspannung: 690 V
• Breite: 45 mm
• Höhe: 64,2 mm
• Tiefe: 41,6 mm
• Schalthäufigkeit: 60 Schaltspiele / h
• Verschmutzungsgrad: 3
• Gewicht: 0,086 kg

Dieser Auslöserblock bietet eine robuste Lösung für den Motorschutz in anspruchsvollen Industrieumgebungen. Mit seinem einstellbaren Überlastbereich von 1 bis 4 A und der integrierten Phasenausfallerkennung stellt er eine essenzielle Komponente für die Betriebssicherheit von Motoren dar. Die kompakte Bauweise mit einer Breite von 45 mm erlaubt eine platzsparende Integration in bestehende Schaltanlagen, wobei die elektronische Auslösetechnik eine hohe Genauigkeit im laufenden Betrieb sicherstellt.
