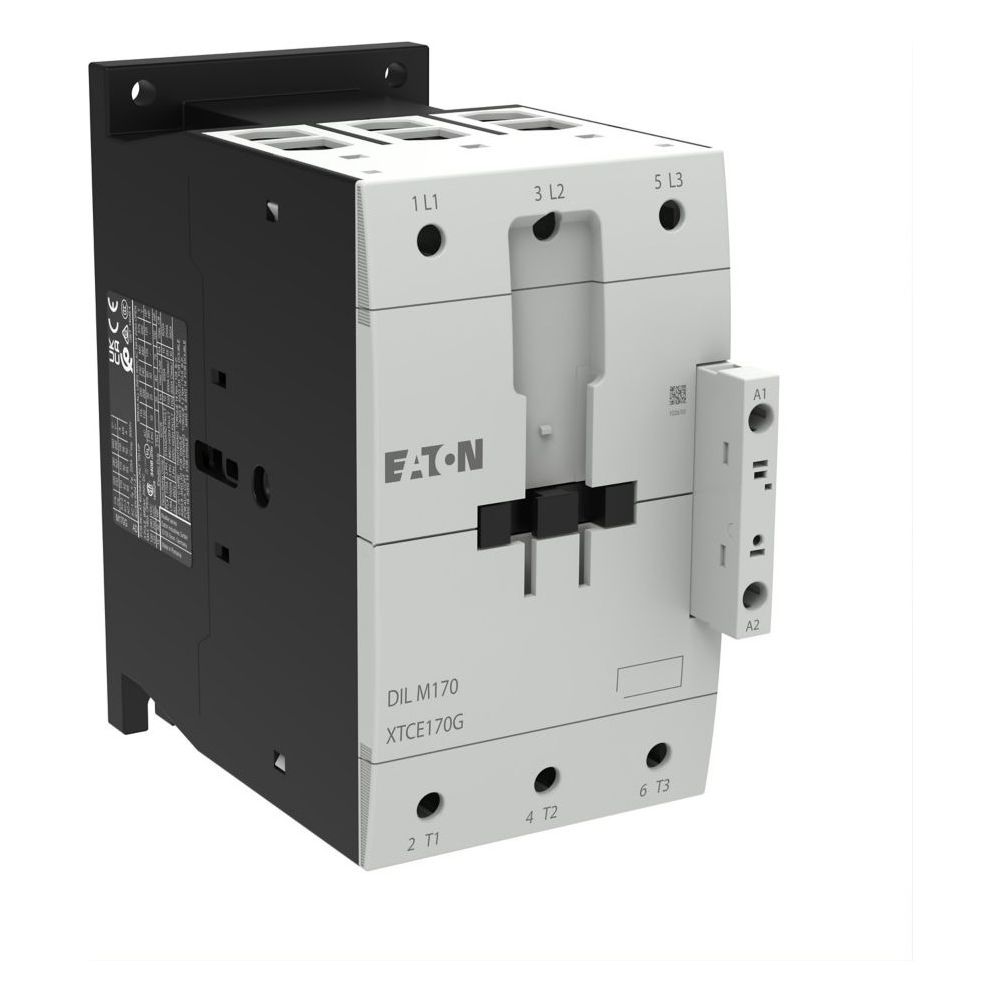

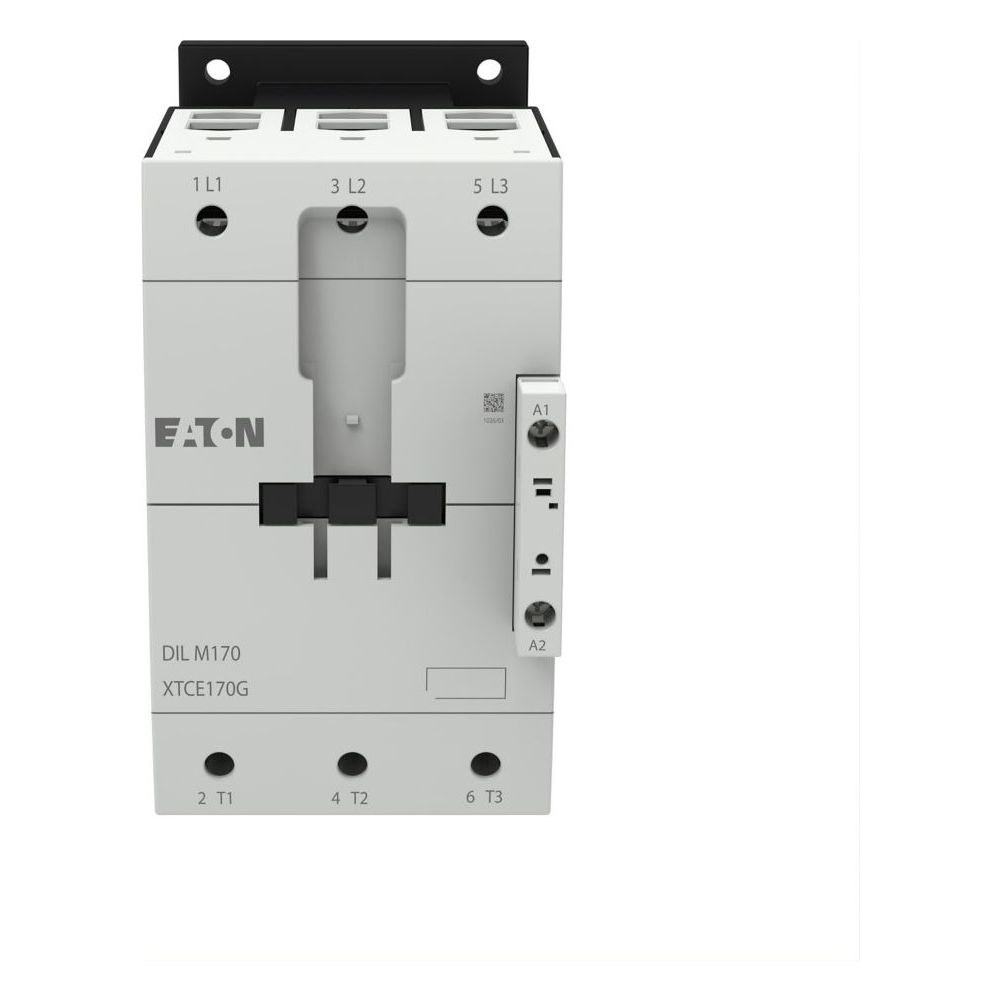

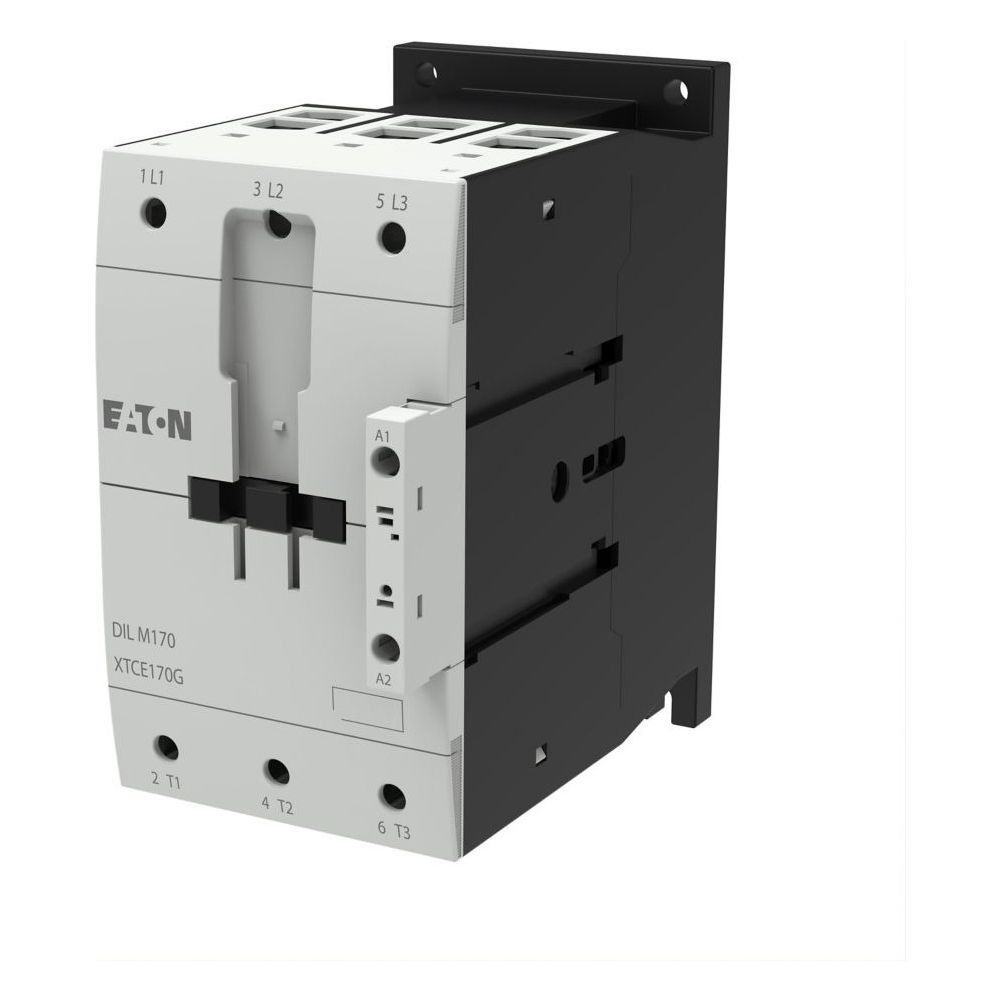

Eaton Leistungsschütz DILM DILM170(RAC240), 3-polig 90kW, 170x90x160mm

Das 3-polige Leistungsschütz aus der Moeller Serie von Eaton ist für anspruchsvolle Schaltaufgaben in der Industrie konzipiert. Mit einer Bemessungsbetriebsleistung von 90 kW bei 400 V eignet sich das Gerät für den Einsatz in Motorensteuerungen sowie für nicht oder leicht induktive Lasten. Die Betätigung erfolgt über eine Wechselspannung im Bereich von 190 bis 240 V bei 50/60 Hz.

Einsatzbereiche und Funktionalität

Das Schütz deckt vielfältige Gebrauchskategorien ab, darunter AC-1 für Widerstandsöfen sowie AC-3 und AC-4 für Käfigläufermotoren. Es ermöglicht das Anlassen, Ausschalten während des Betriebs, Reversieren und Tippen von Motoren. Die robuste Bauweise in Rahmengröße FS4 gewährleistet eine hohe mechanische Lebensdauer von 10 Millionen Schaltspielen. Die Anschlusstechnik basiert auf Schraubklemmen, die eine sichere Kontaktierung der Haupt- und Steuerstromkreise ermöglichen.

Sicherheit und Montage

Das Gerät ist für den Einbau in Schaltanlagen vorgesehen und erfüllt die Anforderungen der Produktnormen. Die integrierte Schutzbeschaltung in der Betätigungselektronik unterstützt einen stabilen Betrieb. Das Schütz ist nicht für Motoren der Effizienzklasse IE3 geeignet.

Das Leistungsschütz überzeugt durch seine hohe Schaltleistung und Flexibilität in industriellen Anwendungen. Mit einem Bemessungsbetriebsstrom von 170 A bei AC-3 und 225 A bei AC-1 bietet es eine leistungsstarke Lösung für komplexe Schaltvorgänge. Die kompakte Bauform mit einer Breite von 90 mm und einer Höhe von 170 mm ermöglicht eine effiziente Integration in Schaltschrankkonzepte.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (AC-3, 400 V): 90 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 170 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 225 A
• Steuerspeisespannung: 190 - 240 V AC (50/60 Hz)
• Anschlusstechnik: Schraubklemmen
• Mechanische Lebensdauer: 10.000.000 Schaltspiele
• Breite: 90 mm
• Höhe: 170 mm
• Tiefe: 160 mm
