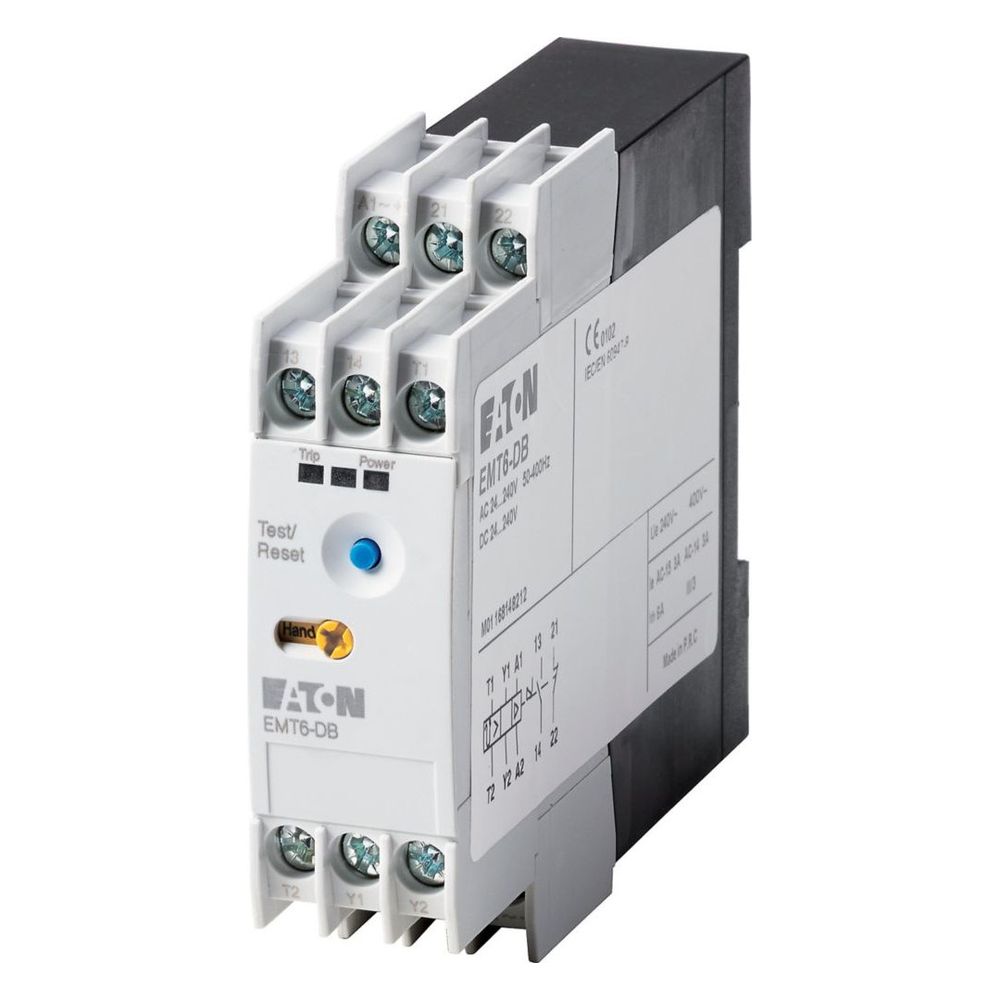

Eaton Thermistor-Maschinenschutzrelais EMT6-DB, 230V, 83x23x103mm, 6A, IP20

Das Thermistor-Maschinenschutzrelais aus der Eaton Moeller Serie EMT6 dient der zuverlässigen Überwachung von Maschinen und Motoren. Es ermöglicht eine präzise Temperaturüberwachung und bietet eine umschaltbare Wiedereinschaltsperre für manuelle oder ferngesteuerte Rückstellungen.

Funktionsweise und Bedienung

Das Gerät ist für den Betrieb mit einer Steuerspeisespannung von 230 V bei 50/60 Hz ausgelegt. Zur Überwachung des Betriebszustands verfügt das Relais über eine integrierte LED-Anzeige für Netz- und Fehlermeldungen. Eine dedizierte Testtaste erlaubt die einfache Überprüfung der Schaltfunktion. Die Montage erfolgt mittels Schnappbefestigung.

Sicherheit und Anschluss

Das Relais ist in der Schutzart IP20 ausgeführt und bietet durch den Schraubanschluss eine sichere Kontaktierung. Die elektrische Anbindung unterstützt verschiedene Leiterquerschnitte bis zu 2,5 mm² bei feindrähtigen Leitern mit Aderendhülse. Das Gerät ist für eine beliebige Einbaulage konzipiert und erfüllt hohe Anforderungen an die elektromagnetische Verträglichkeit.

Das EMT6-DB bietet durch die Kombination aus manueller oder externer Rückstellmöglichkeit und der integrierten Testfunktion eine flexible Lösung für den Maschinenschutz. Mit einer Bemessungssteuerspeisespannung von 230 V und einer kompakten Bauform von 23 mm Breite ist es für vielfältige Anwendungen in der Automatisierungstechnik geeignet. Die zuverlässige Auslösung bei Erreichen des Auslösewiderstands schützt die angeschlossene Hardware effektiv vor thermischer Überlastung.

Technische Daten

• Bemessungssteuerspeisespannung: 230 V AC (50/60 Hz)
• Widerstandsmessbereich: 750 - 12000 Ohm
• Auslösewiderstand: 3600 Ohm
• Reset-Widerstand: 1600 Ohm
• Bemessungsschaltstrom: 6 A
• Schutzart: IP20
• Breite: 23 mm
• Höhe: 83 mm
• Tiefe: 103 mm
• Gewicht: 0,156 kg
