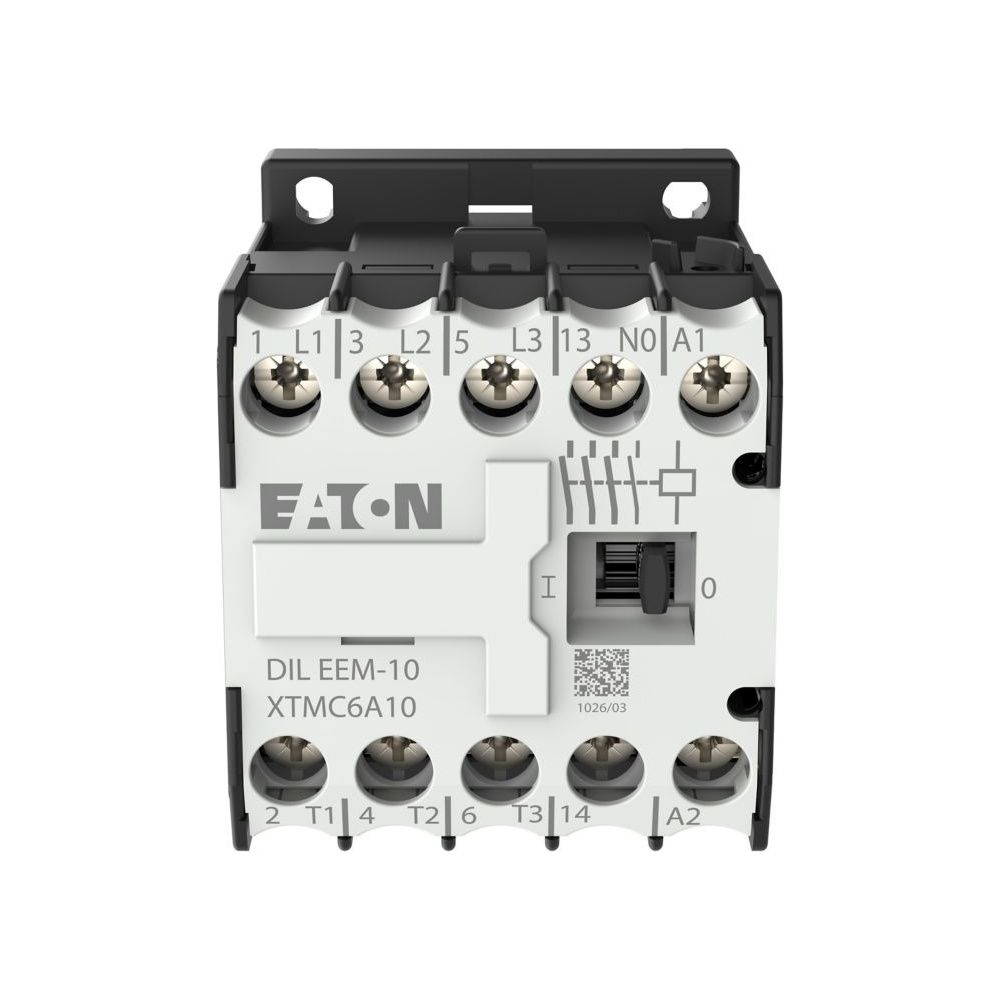

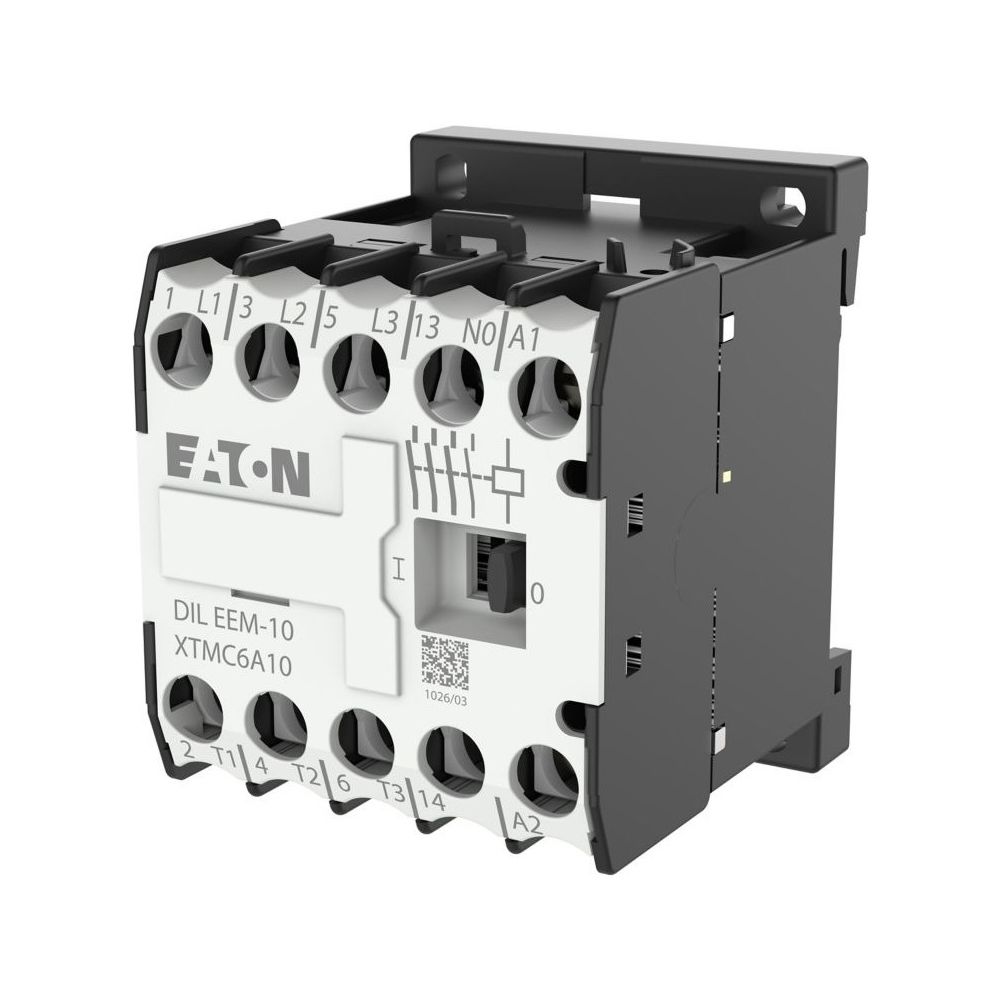

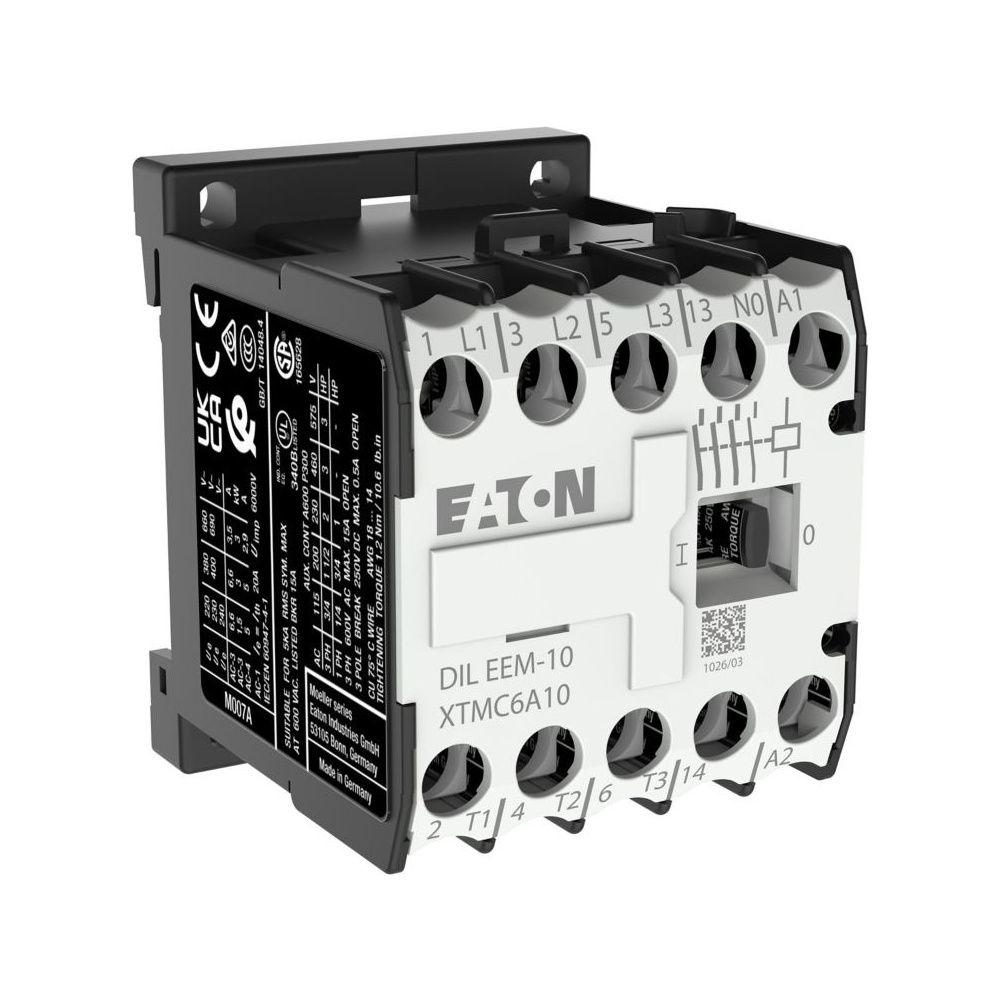

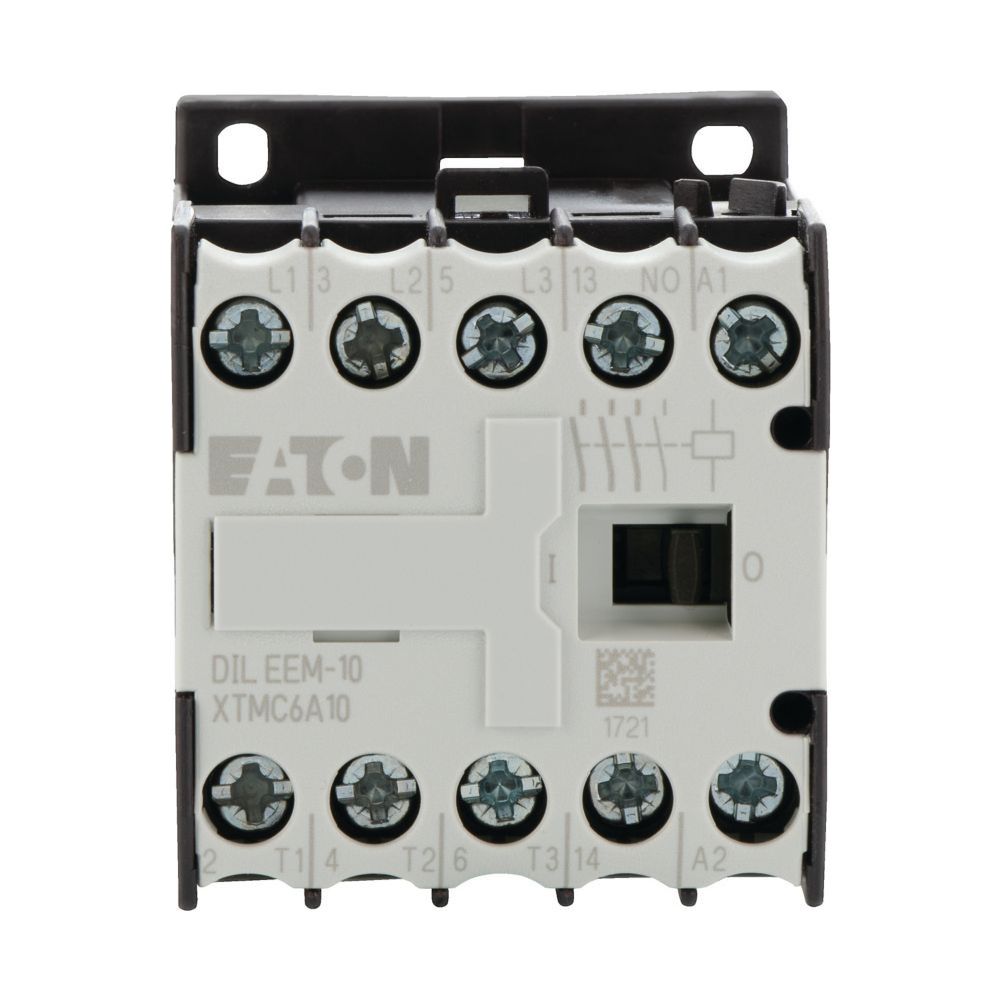

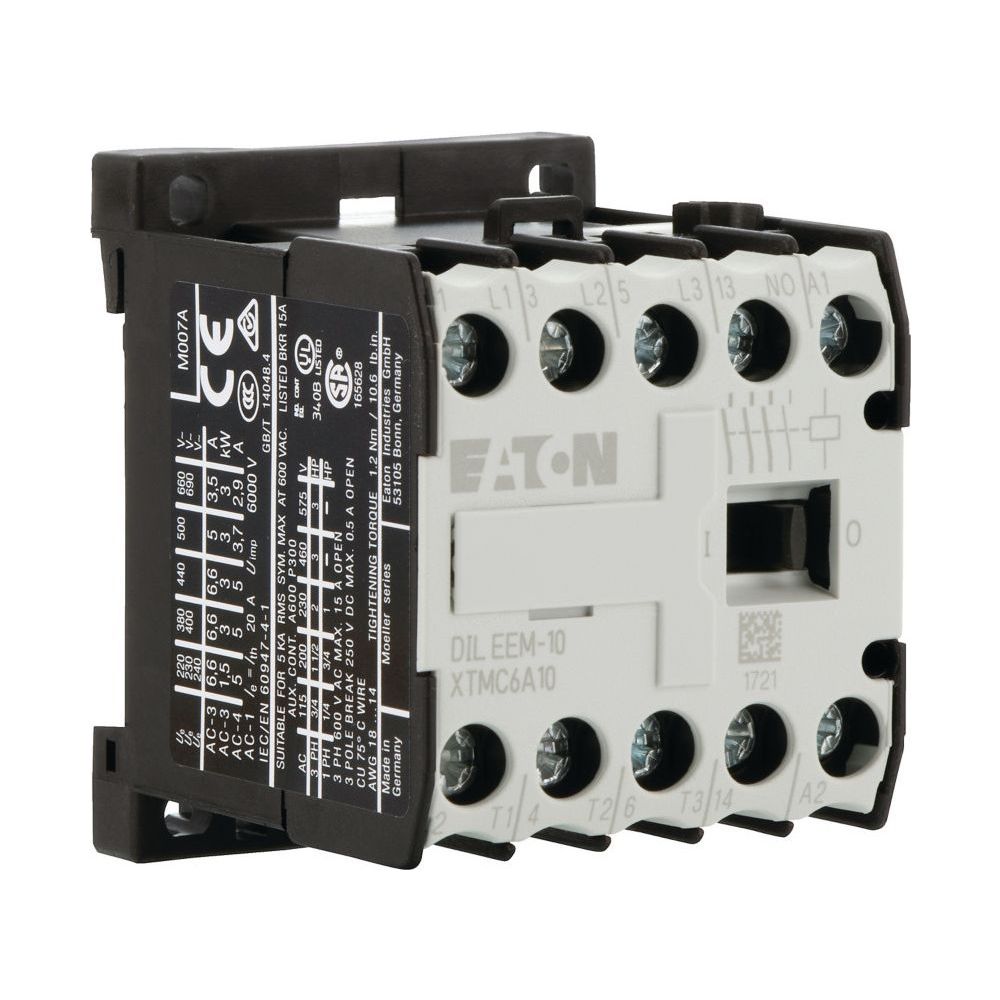

Eaton Kleinschütz DILEEM-10, 3kW, 3-polig, 230V 50Hz, 240V 60Hz, 45x58x52mm

Das Kleinschütz von Eaton ist für das Schalten von Motoren sowie ohmschen Lasten konzipiert und eignet sich für den Einsatz mit Motoren der Effizienzklasse IE3. Das 3-polige Gerät mit Wechselstrombetätigung bietet eine Bemessungsbetriebsleistung von 3 kW bei 400 V und ist für anspruchsvolle Schaltaufgaben ausgelegt.

Vielseitige Einsatzmöglichkeiten

Das Leistungsschütz deckt verschiedene Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es unterstützt Funktionen wie Anlassen, Ausschalten im Betrieb, Reversieren und Tippen. Die Konstruktion ist für eine mechanische Lebensdauer von 7 Millionen Schaltspielen ausgelegt und entspricht der Schutzart IP20, wobei die Anschlüsse fingersicher nach VDE 0106 T. 100 ausgeführt sind.

Montage und Erweiterbarkeit

Die Installation erfolgt flexibel über Schraub- oder Schnappmontage. Für eine erweiterte Funktionalität lässt sich das Schütz mit bis zu vier Hilfskontakten ausstatten. Das Gerät verfügt über einen integrierten Hilfsschalter als zwangsgeführten Kontakt.

Das kompakte Schütz überzeugt durch seine Zuverlässigkeit bei einer Bemessungsbetriebsleistung von 3 kW bei 400 V und einem Bemessungsbetriebsstrom von 6,6 A in der Kategorie AC-3. Mit einer Breite von 45 mm, einer Höhe von 58 mm und einer Tiefe von 52 mm lässt es sich effizient in Schaltschränke integrieren. Die Eignung für IE3-Motoren macht es zu einer leistungsfähigen Komponente für moderne Antriebslösungen.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 3 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 6,6 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 2,2 kW
• Bemessungsbetriebsstrom (AC-4, 400 V): 5 A
• Hauptkontakte: 3 Schließer
• Hilfskontakte: 1 Schließer
• Steuerspeisespannung (AC 50 Hz): 230 V
• Steuerspeisespannung (AC 60 Hz): 240 V
• Abmessungen (B x H x T): 45 mm x 58 mm x 52 mm
