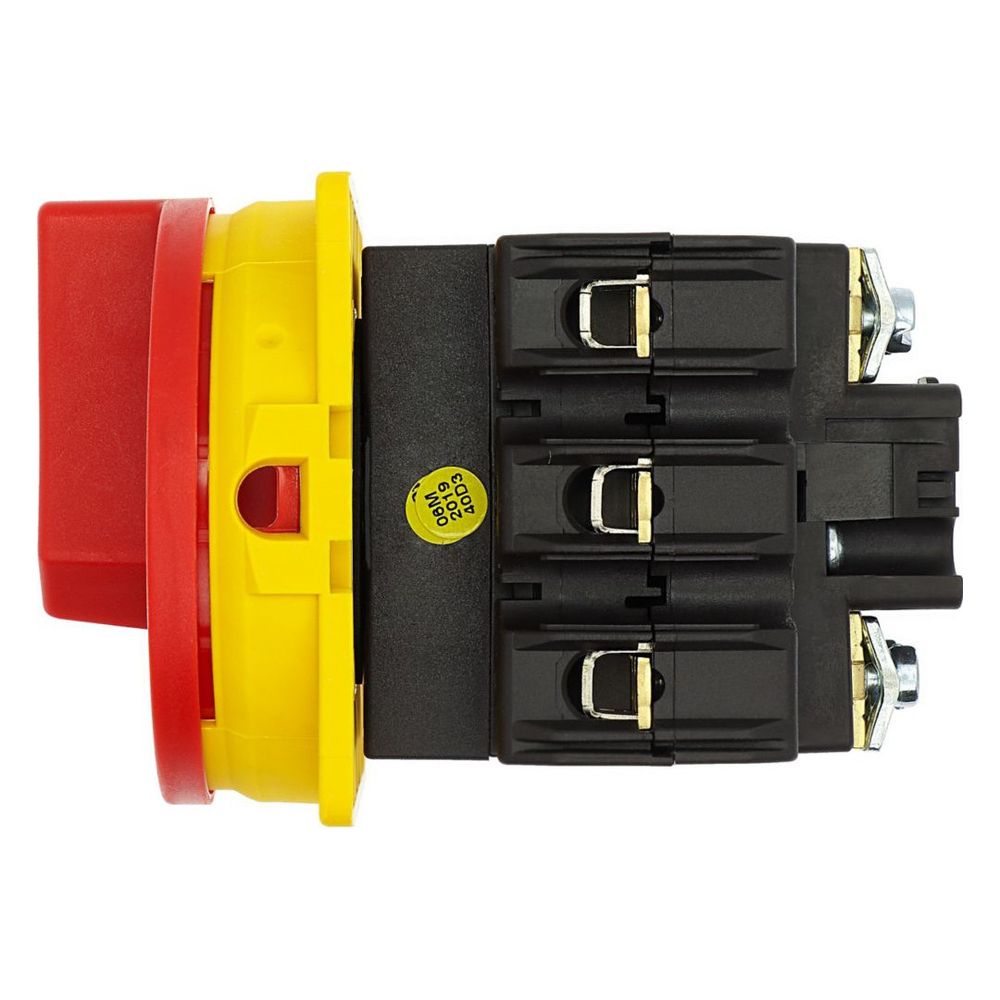

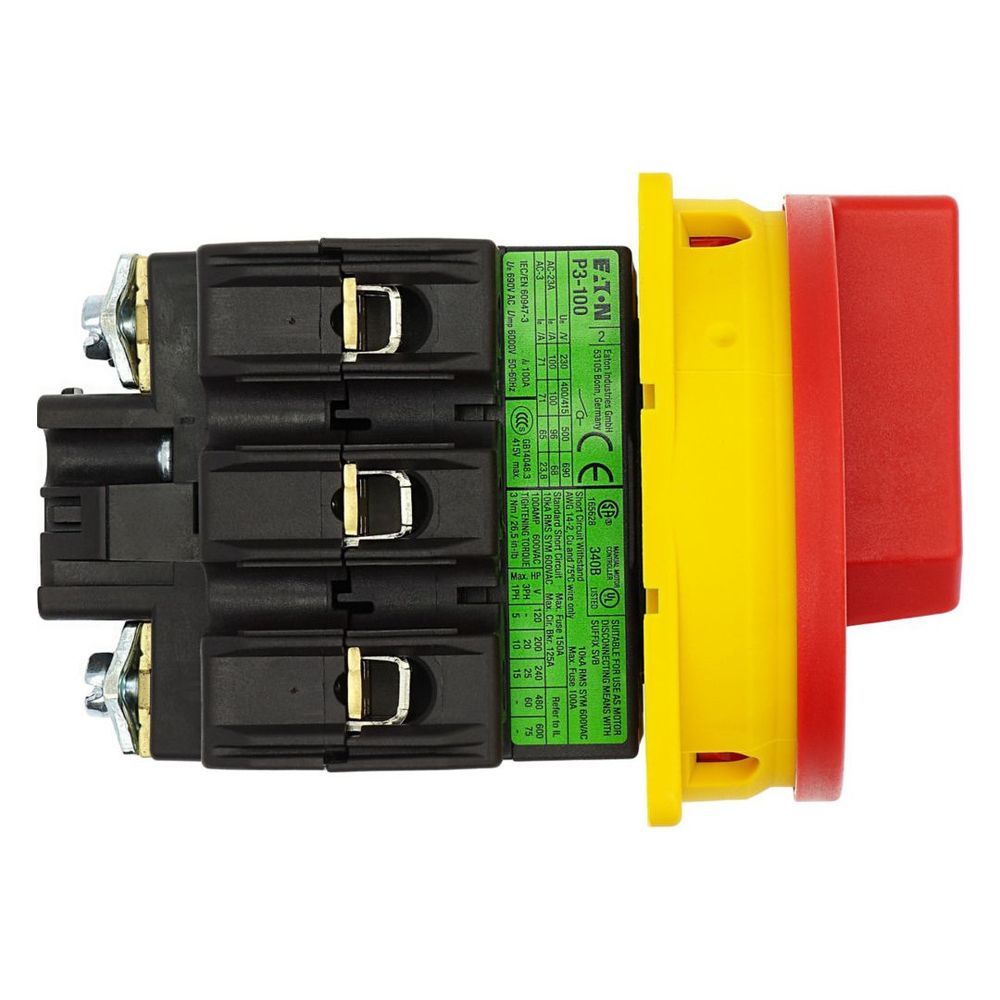

Eaton Hauptschalter P3 P3-100/EA/SVB, 100 A, 3-polig, Rot/Gelb

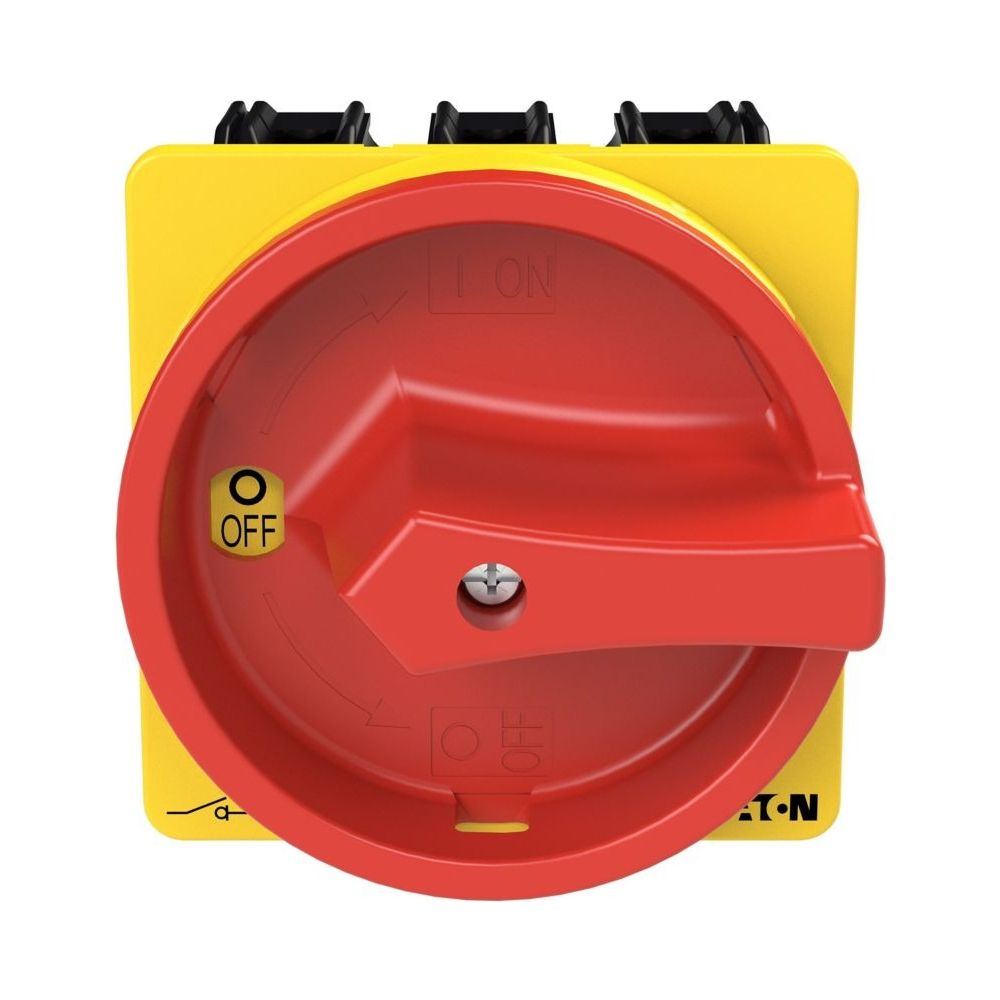

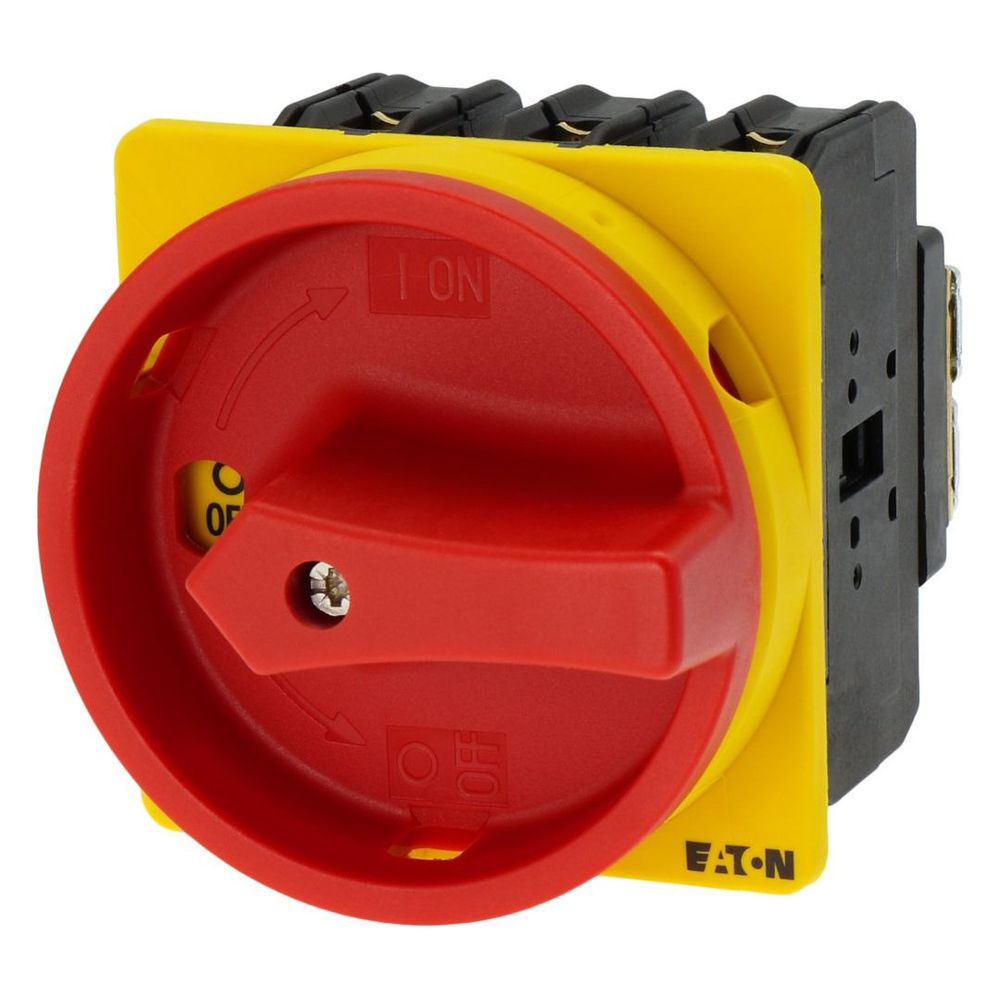

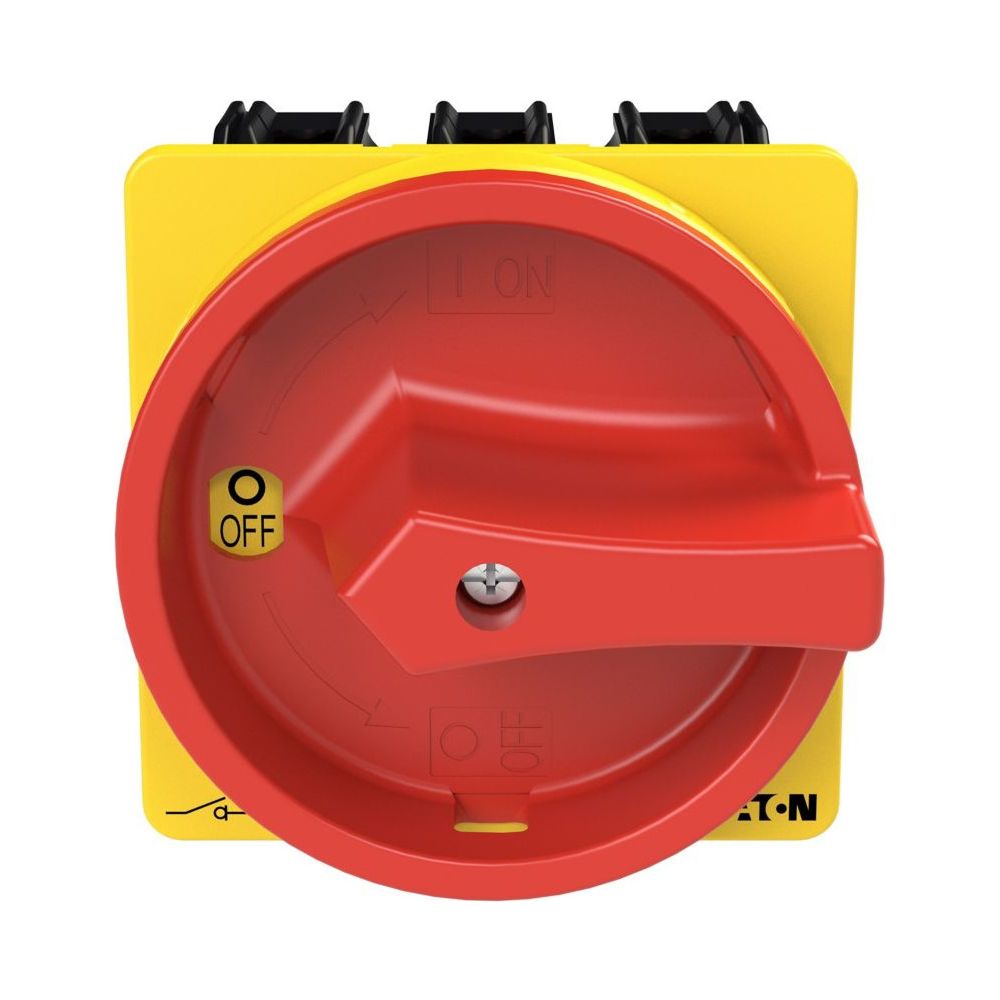

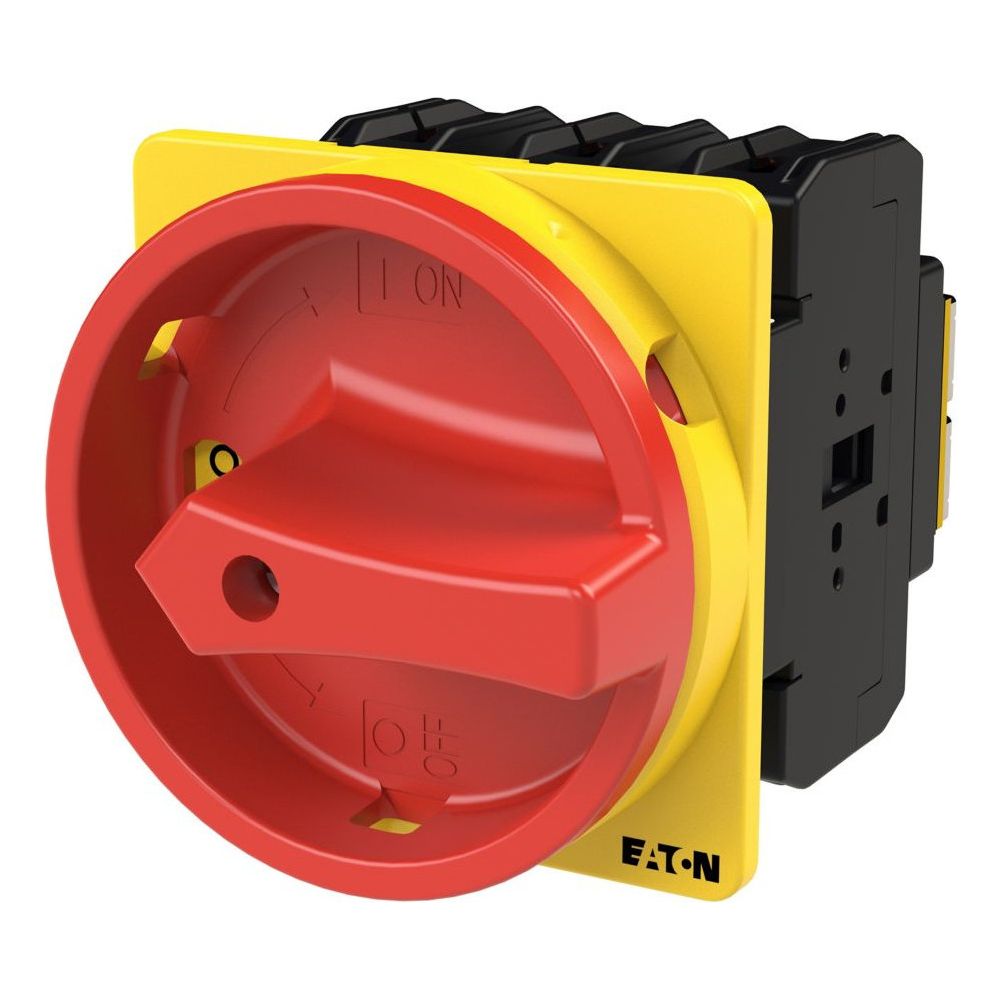

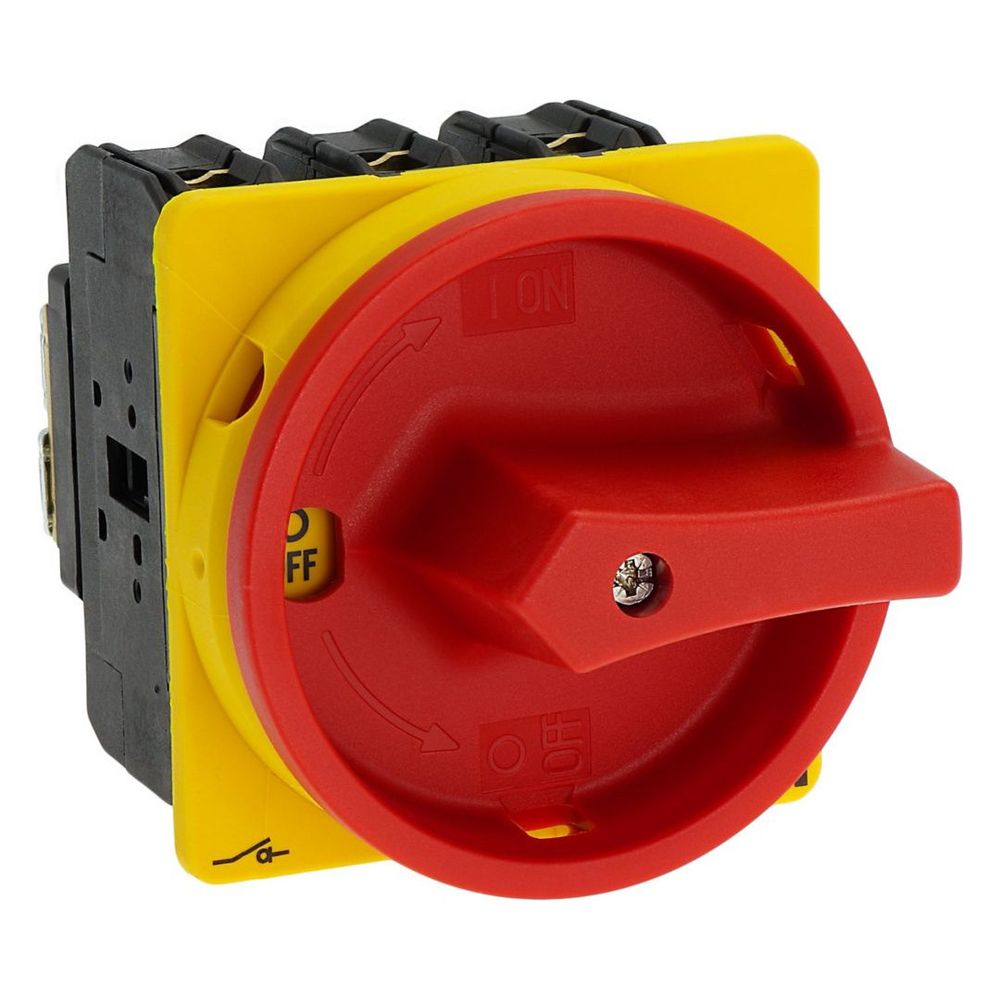

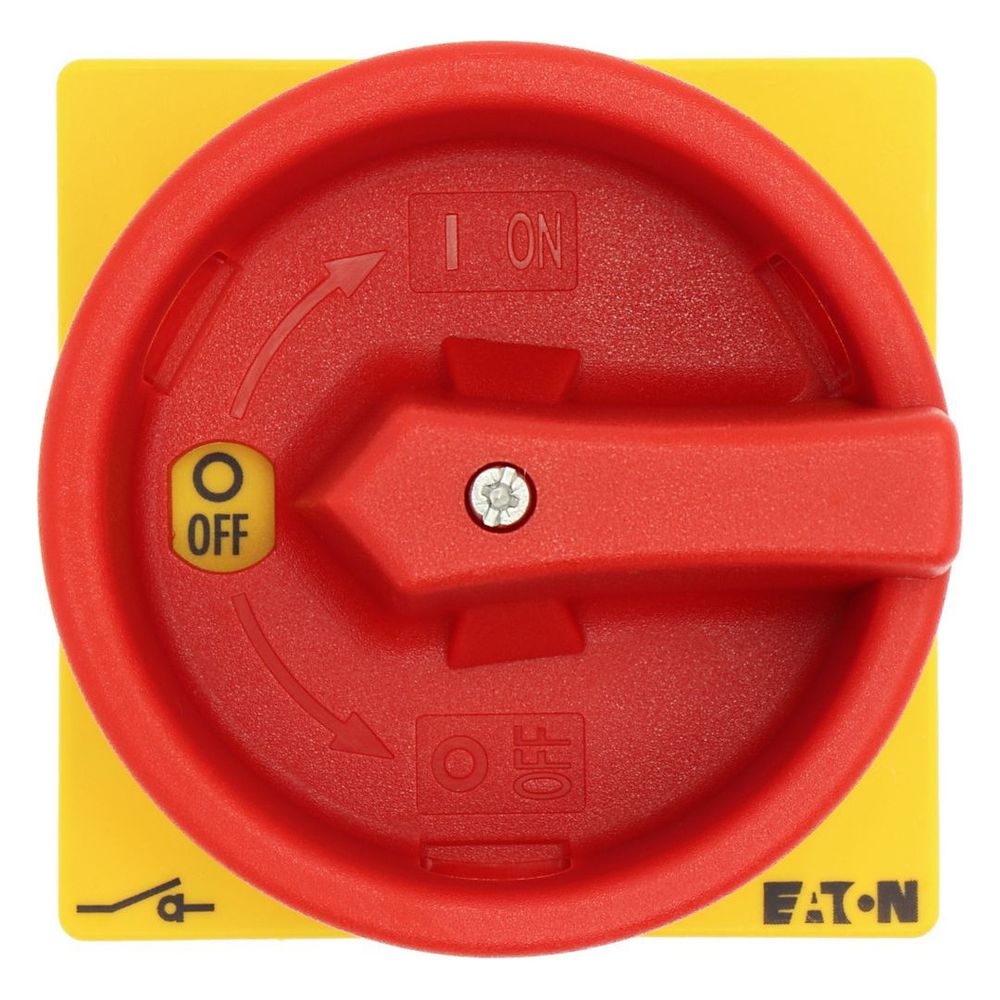

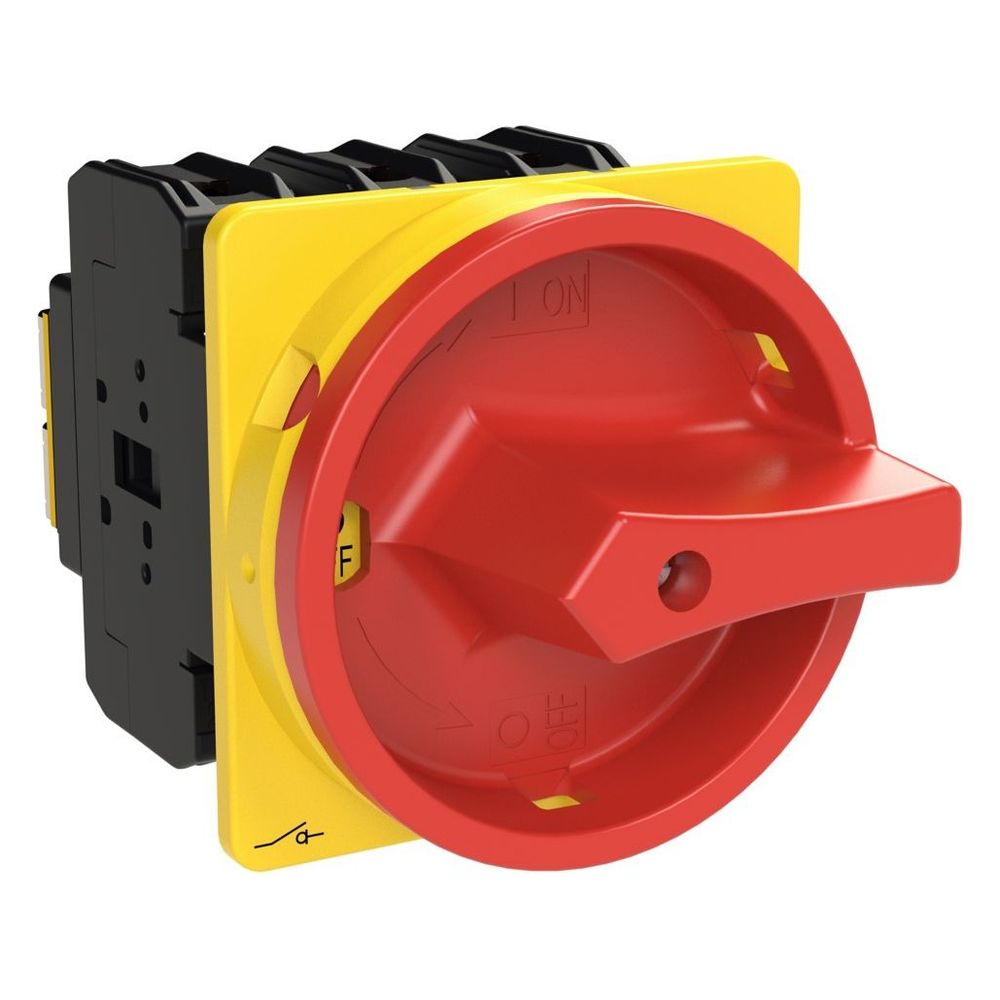

Der Eaton Moeller P3 Hauptschalter ist ein robuster Lasttrennschalter für den bündigen Einbau, der für eine Bemessungsbetriebsleistung von 55 kW bei 400 V ausgelegt ist. Mit seiner integrierten NOT-AUS-Funktion, dem roten Drehgriff und dem gelben Sperrkranz erfüllt er hohe Sicherheitsanforderungen in industriellen Anwendungen. Das 3-polige Gerät ist für eine zuverlässige Trennung von Stromkreisen konzipiert und lässt sich in der 0-Stellung sicher verriegeln.

Sicherheit und Bedienung

Der Schalter dient als Haupt- und Wartungsschalter und bietet durch die Verriegelungsmöglichkeit in der Aus-Stellung einen effektiven Schutz gegen unbefugtes Wiedereinschalten während Instandhaltungsarbeiten. Die Bauweise als Einbaugerät ermöglicht eine flexible Montage in Schaltschränken oder Bedienpulten. Die frontseitige Schutzart IP65 stellt sicher, dass das Betätigungselement auch in anspruchsvollen Umgebungen vor dem Eindringen von Staub und Strahlwasser geschützt ist.

Technische Auslegung

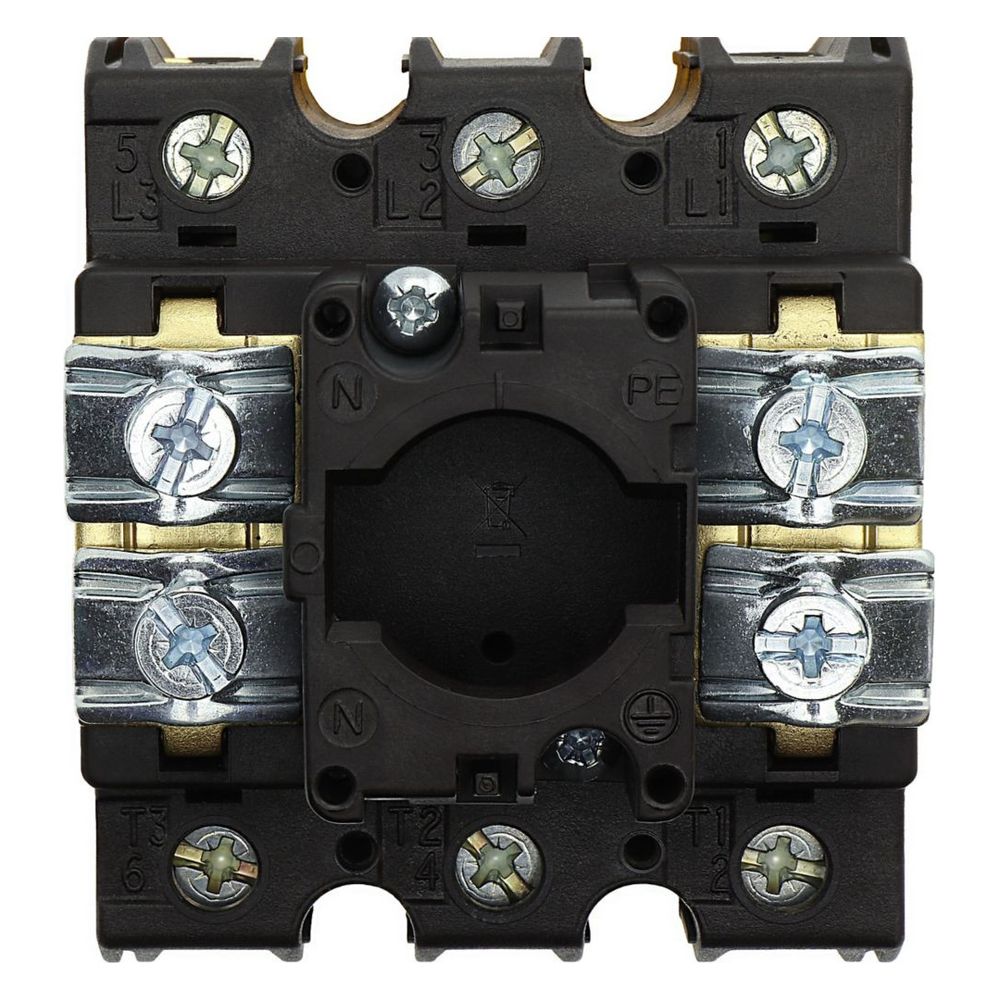

Das Gerät ist für einen Bemessungsdauerstrom von 100 A ausgelegt und entspricht den gängigen internationalen Normen wie IEC/EN 60947. Die Anbindung der Hauptstromkreise erfolgt über Schraubklemmen, die eine sichere Kontaktierung von Leitern ermöglichen. Dank der robusten mechanischen Lebensdauer von 100.000 Schaltvorgängen ist der Schalter für eine hohe Schalthäufigkeit im industriellen Umfeld geeignet.

Der P3 Hauptschalter überzeugt durch seine kompakte Bauform und hohe Betriebssicherheit. Mit einer Bemessungsbetriebsleistung von 55 kW und einem Bemessungsdauerstrom von 100 A bietet er die notwendige Leistungsfähigkeit für anspruchsvolle Schaltaufgaben. Die NOT-AUS-Funktion in Kombination mit der Verriegelbarkeit in der 0-Stellung sorgt für ein hohes Maß an Arbeitssicherheit, während die Schutzart IP65 an der Frontseite eine zuverlässige Funktion unter verschiedenen Betriebsbedingungen ermöglicht.

Technische Daten

• Bemessungsdauerstrom: 100 A
• Bemessungsbetriebsleistung (400 V): 55 kW
• Polzahl: 3
• Montageart: Bündiger Einbau
• Schutzart (Front): IP65
• Mechanische Lebensdauer: 100.000 Schaltvorgänge
• Anschlussart: Schraubanschluss
• Verriegelbar: Ja (in 0-Stellung)
• Breite: 90 mm
• Höhe: 90 mm
