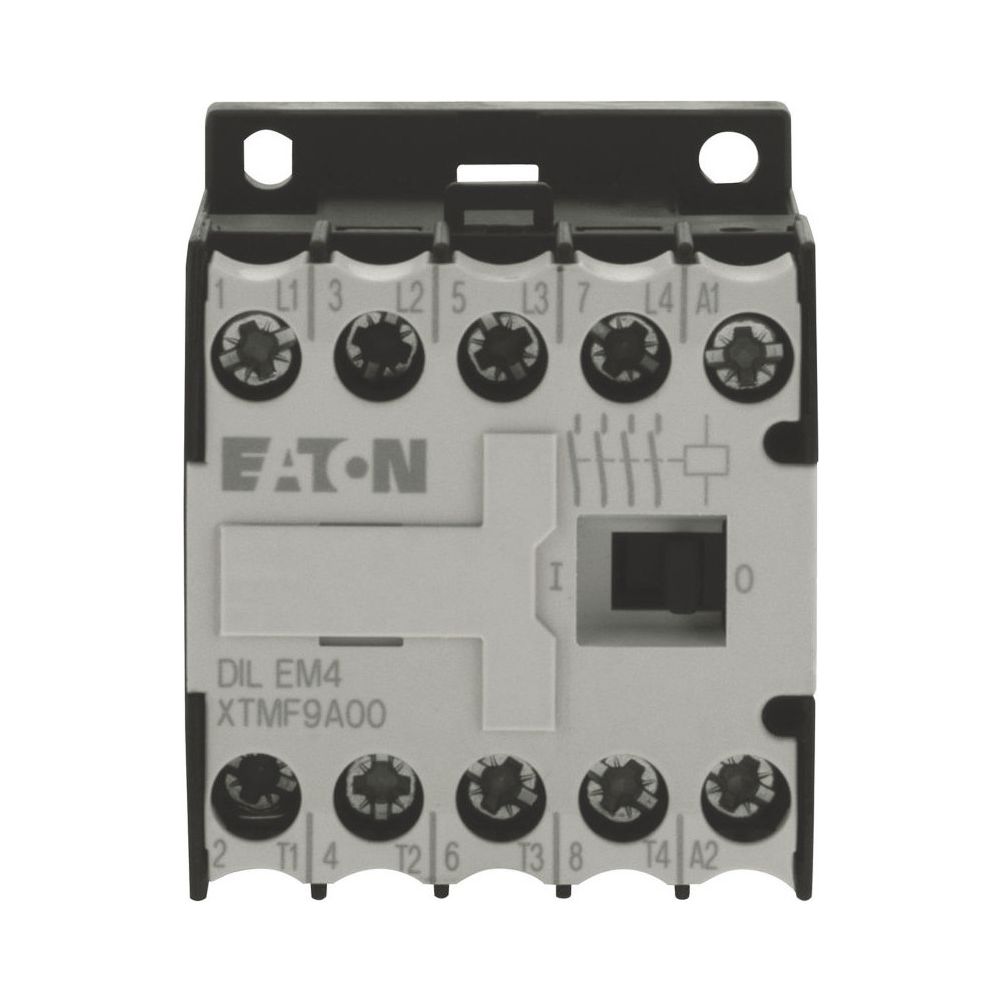

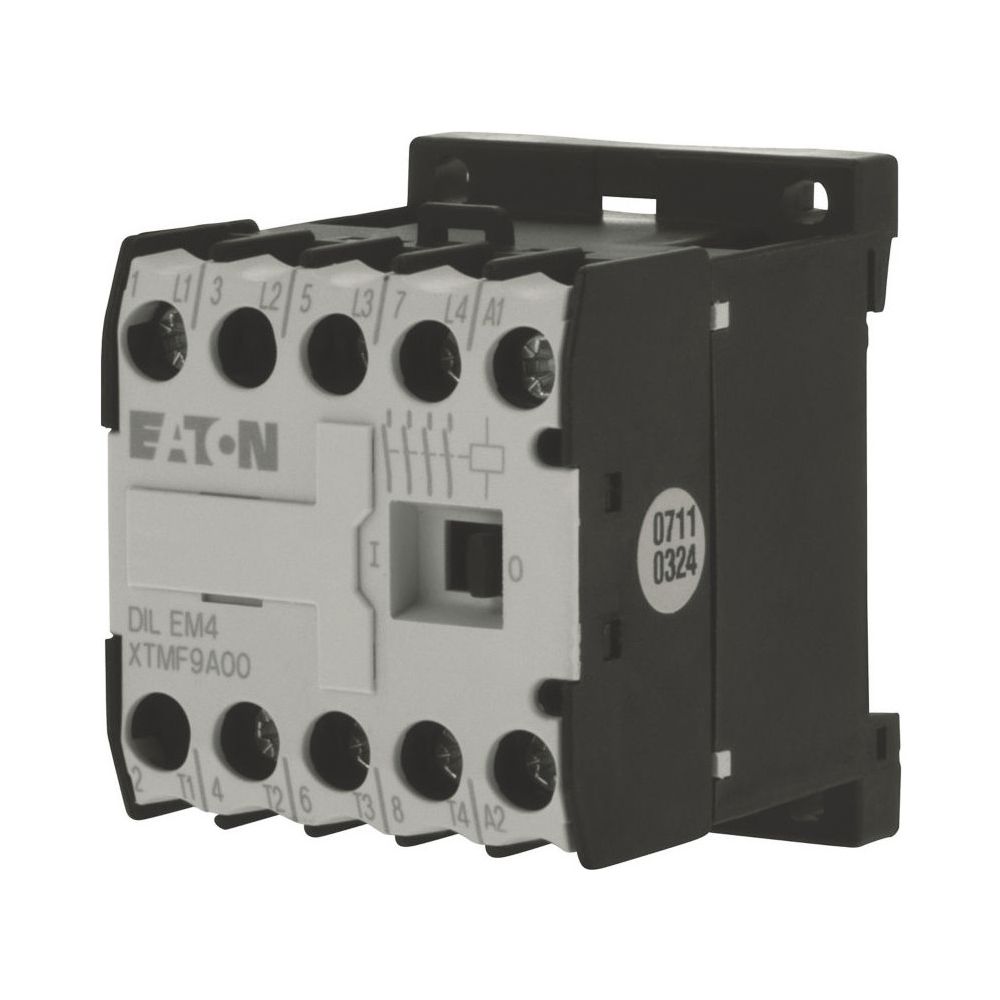

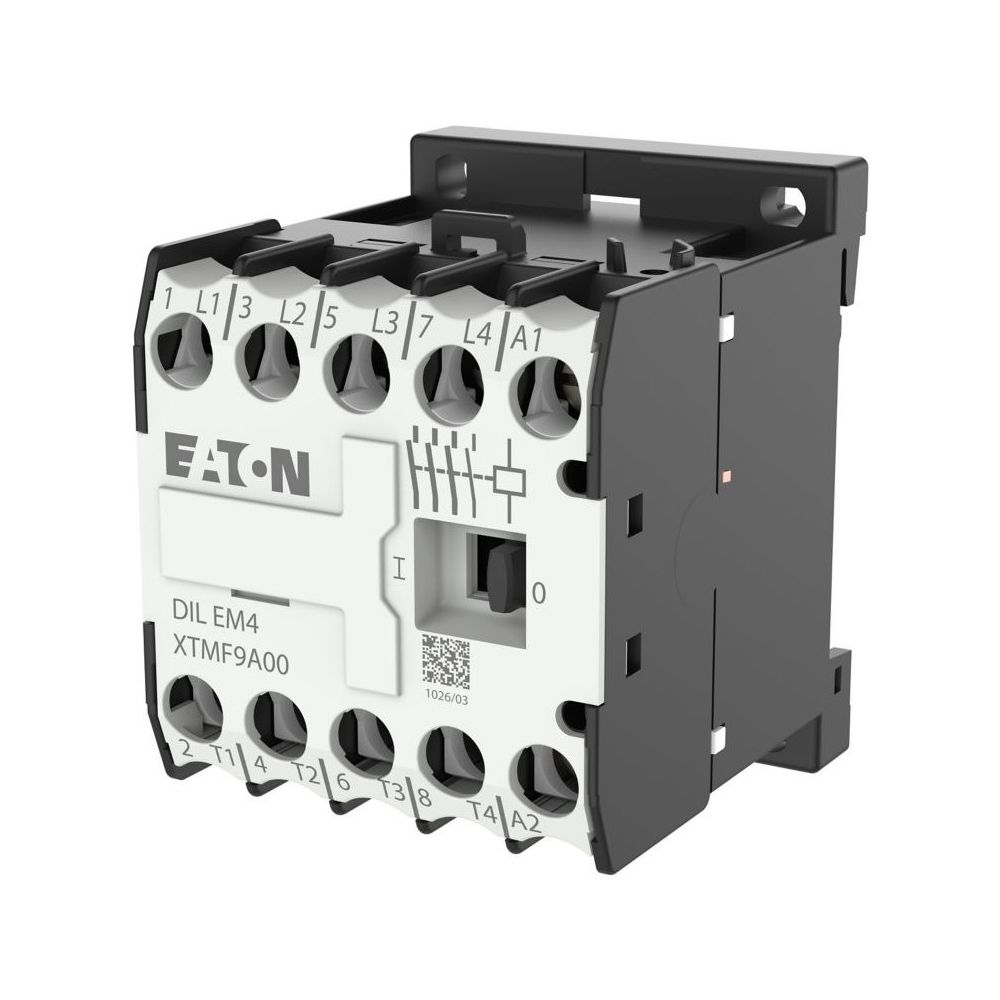

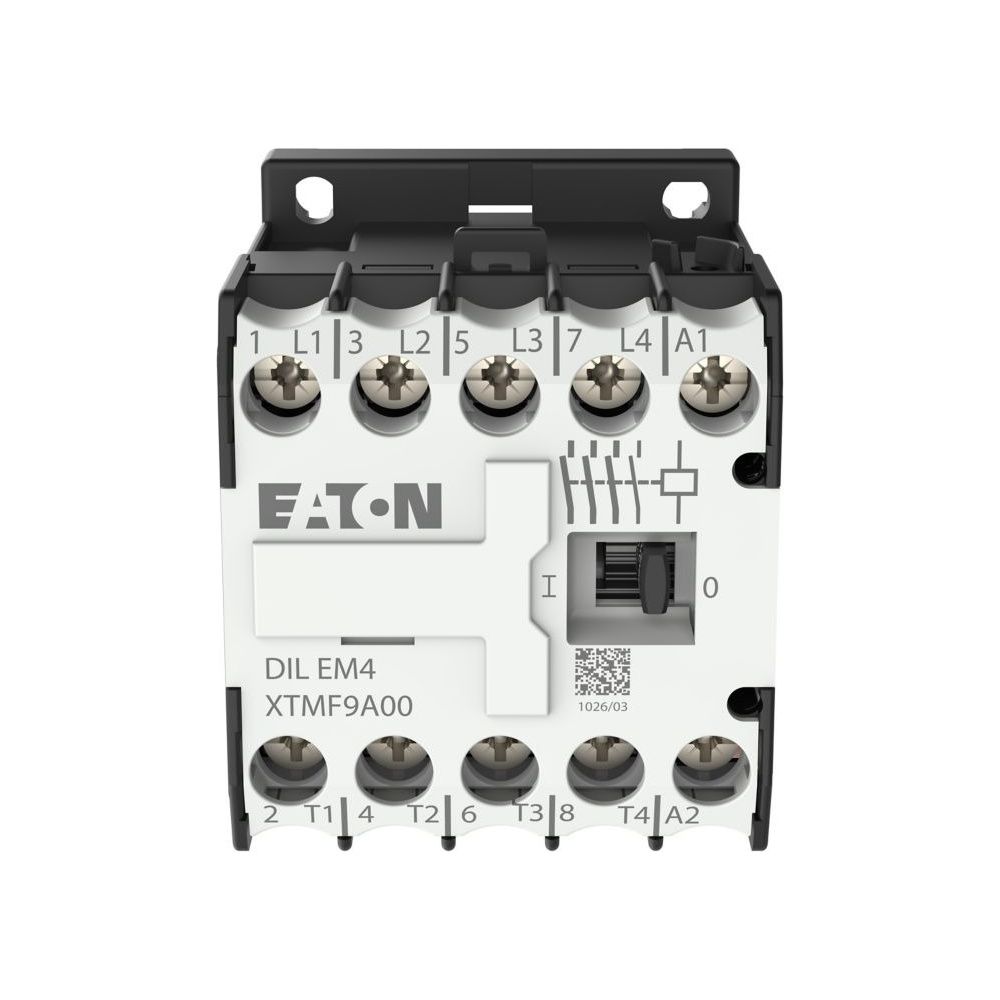

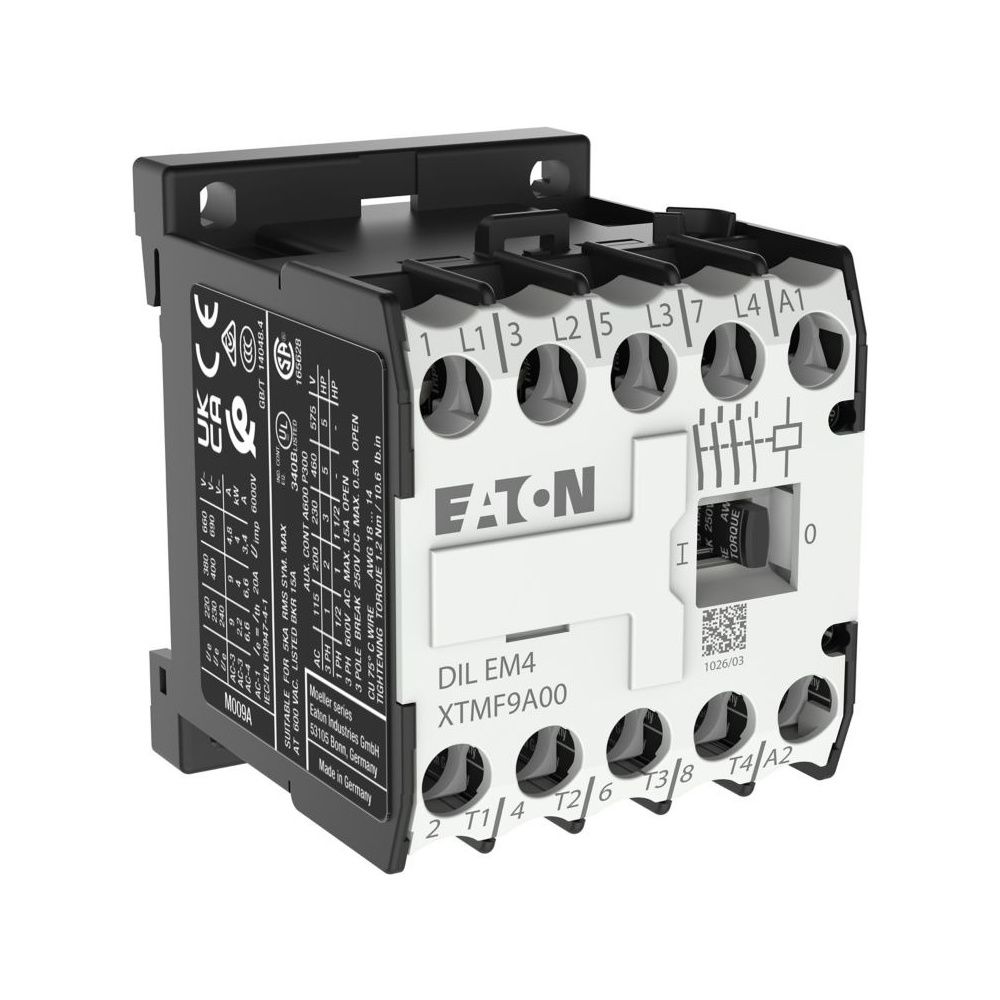

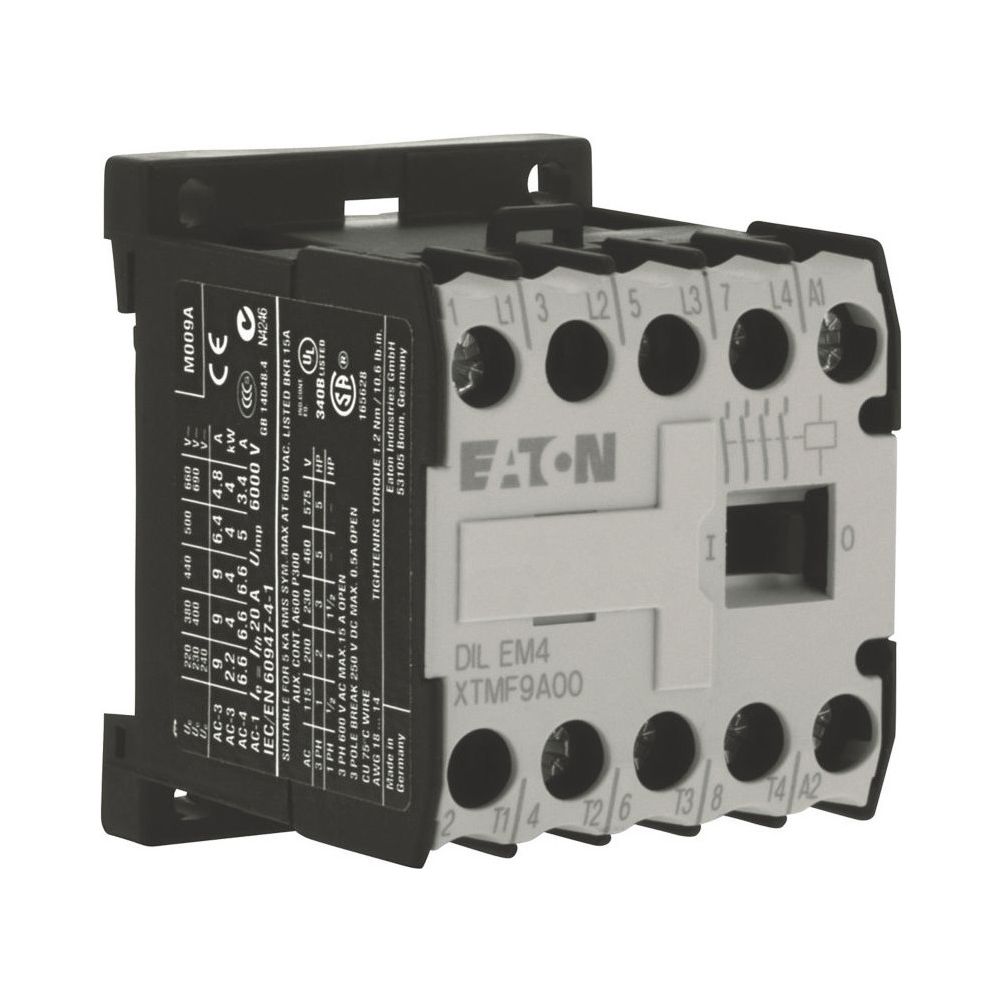

Eaton Leistungsschütz DILEM DILEM4, 4-polig, 4kW, 230V, Schraubklemmen

Das 4-polige Kleinschütz aus der Eaton Moeller Serie DILEM ist für den zuverlässigen Betrieb von Motoren und ohmschen Lasten konzipiert. Das Gerät ist für Wechselstrombetätigung ausgelegt und zeichnet sich durch eine mechanische Lebensdauer von 7 Millionen Schaltspielen aus. Dank der kompakten Bauweise eignet es sich für anspruchsvolle Schaltaufgaben in der industriellen Automatisierung.

Vielseitige Einsatzmöglichkeiten

Das Leistungsschütz deckt ein breites Anwendungsspektrum ab, das von nicht oder leicht induktiven Lasten über Widerstandsöfen bis hin zu Käfigläufermotoren reicht. Es unterstützt das Anlassen, Ausschalten, Reversieren und Tippen von Motoren. Die Anschlusstechnik erfolgt über robuste Schraubklemmen. Das Gerät ist fingersicher ausgeführt und erfüllt die Schutzart IP20, was eine hohe Betriebssicherheit im Schaltschrankumfeld unterstützt.

Montage und Erweiterbarkeit

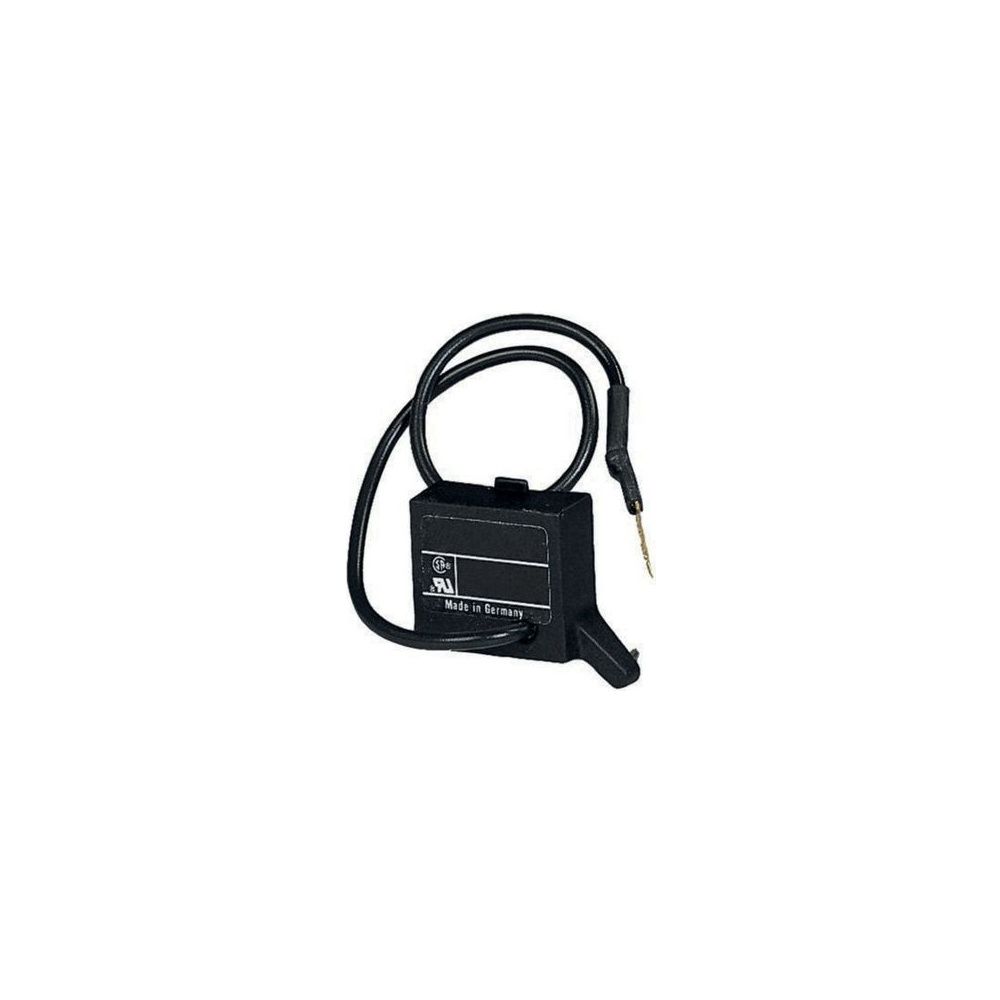

Die Installation erfolgt wahlweise per Schraub- oder Schnappmontage. Das Grundgerät lässt sich flexibel erweitern, beispielsweise durch Hilfsschalterbausteine, Schutzbeschaltungen oder Sternpunktbrücken. Dies ermöglicht eine präzise Anpassung an spezifische Anforderungen in der Schaltanlagentechnik.

Technische Daten

• Polzahl: 4-polig
• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 3 kW
• Bemessungsbetriebsstrom (AC-4, 400 V): 6,6 A
• Schutzart: IP20
• Breite: 45 mm
• Höhe: 58 mm
• Tiefe: 52 mm

Mit einer Einschaltdauer von 100 Prozent ist das Schütz für den Dauerbetrieb ausgelegt. Die kompakten Abmessungen ermöglichen eine platzsparende Integration in bestehende Systeme. Durch die hohe Schaltzuverlässigkeit und die Einhaltung internationaler Normen stellt dieses Bauteil eine langlebige Lösung für industrielle Steuerungsaufgaben dar.
