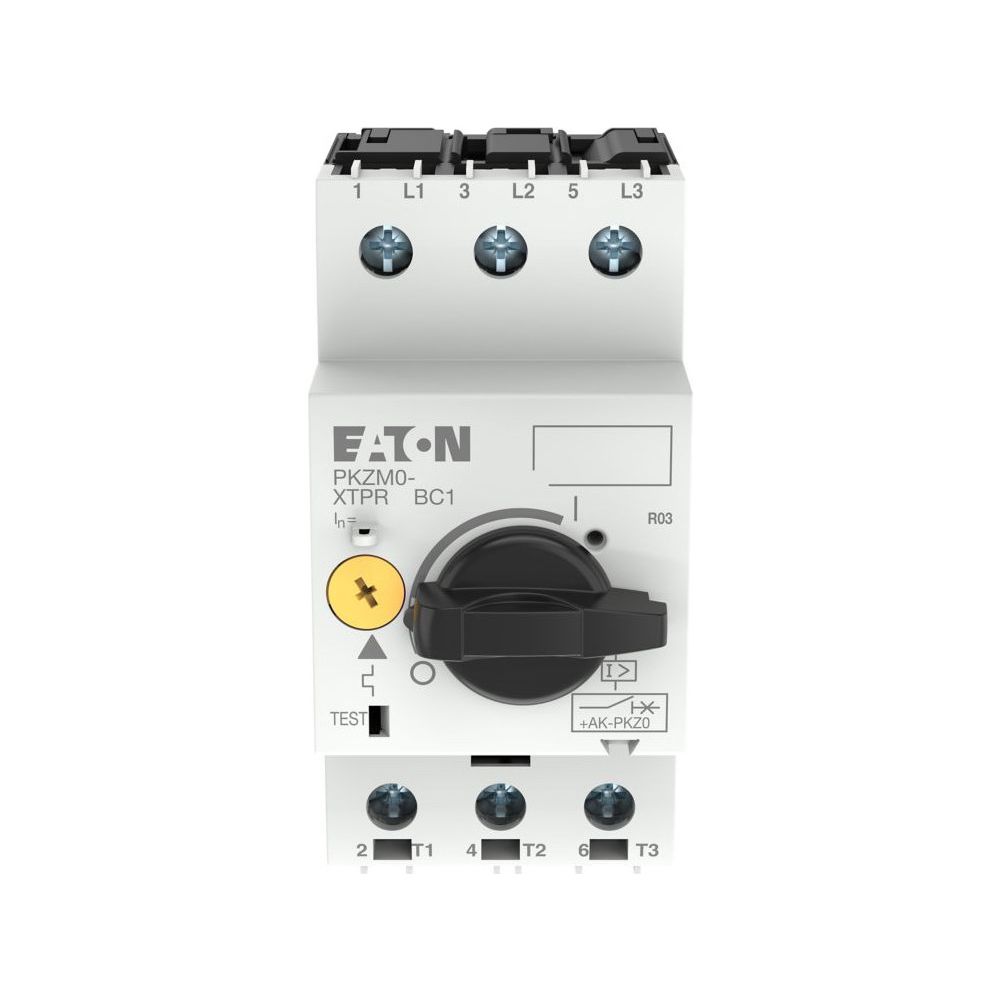

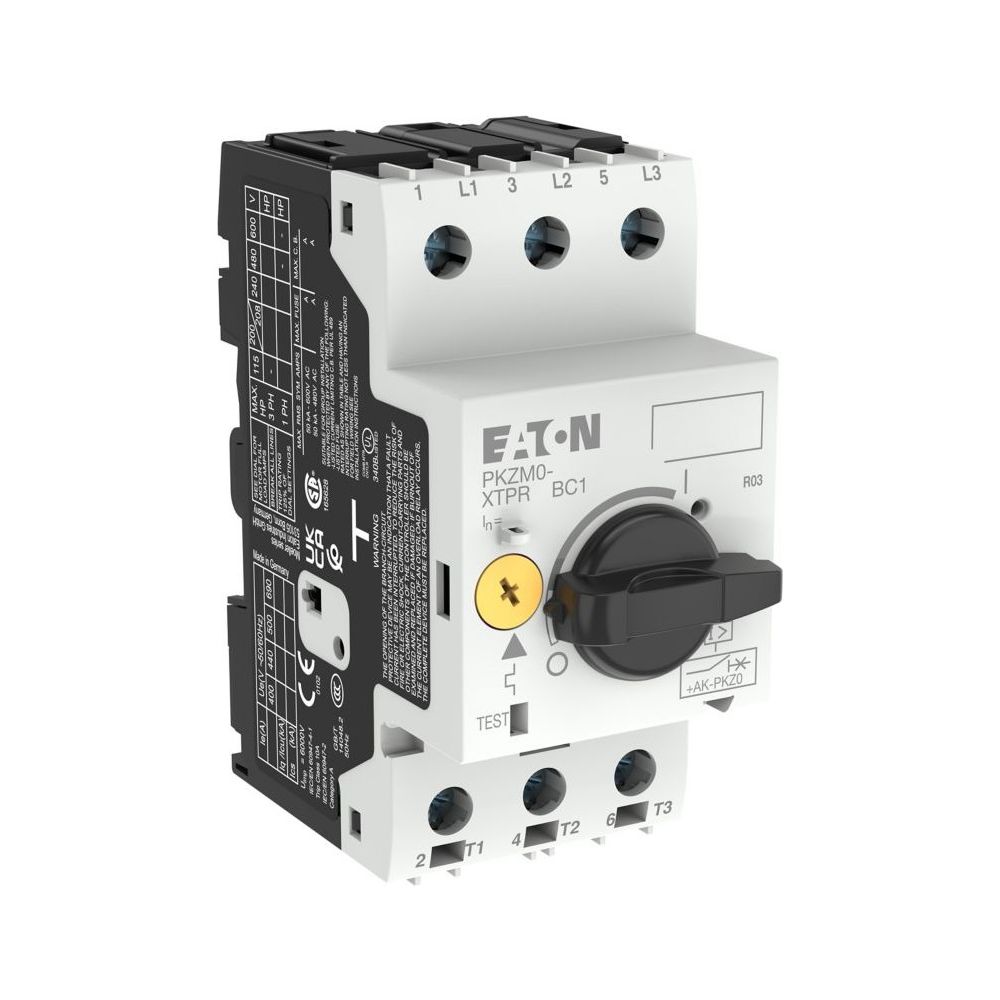

Eaton Motorschutzschalter PKZM0 PKZM0-6,3, 2,2kW, 4-6,3A, Schraubklemmen

Der Motorschutzschalter der Baureihe PKZM0 von Eaton Moeller dient dem Schutz von Motoren und Anlagen. Das 3-polige Gerät ist für eine Bemessungsbetriebsleistung von 2,2 kW bei 400 V ausgelegt und verfügt über einen einstellbaren Überlastauslöser im Bereich von 4 bis 6,3 A. Dank der kompakten Bauweise und der Schraubanschlusstechnik eignet sich das Modell für den Festeinbau in Schaltanlagen.

Funktionsweise und Sicherheit

Das Gerät arbeitet mit einer thermomagnetischen Auslösetechnik und bietet eine integrierte Phasenausfallempfindlichkeit. Der unverzögerte Kurzschlussauslöser ist fest auf das 15,5-fache des Bemessungsstroms eingestellt. Die Bedienung erfolgt über einen Drehknopf, der eine Schaltanzeige für die Zustände Ein, Aus und Ausgelöst bietet. Das Gehäuse ist fingersicher nach EN 50274 ausgeführt und entspricht der Schutzart IP20.

Montage und Flexibilität

Die Installation erfolgt durch Schraub- oder Schnappmontage auf Hutschienen mit 7,5 oder 15 mm Höhe. Das Gerät ist für den Einsatz mit Motoren der Effizienzklasse IE3 vorbereitet. Für erweiterte Anforderungen lässt sich das System durch optionales Zubehör wie Hilfsschalter oder Spannungsauslöser ergänzen.

Dieser Motorschutzschalter bietet eine robuste Lösung für den Anlagenschutz. Mit einem Einstellbereich von 4 bis 6,3 A und einer Bemessungsbetriebsspannung von 690 V deckt er ein breites Anwendungsspektrum ab. Die thermomagnetische Auslösung sorgt für eine präzise Überwachung, während die kompakte Bauform mit 45 mm Breite eine platzsparende Integration in Schaltschränke ermöglicht.

Technische Daten

• Bemessungsbetriebsleistung (400 V): 2,2 kW
• Einstellbereich Überlastauslöser: 4 - 6,3 A
• Bemessungsbetriebsspannung: 690 V
• Polzahl: 3
• Anschlusstechnik: Schraubklemmen
• Auslösetechnik: Thermomagnetisch
• Schutzart: IP20
• Breite: 45 mm
• Höhe: 93 mm
• Tiefe: 76 mm
