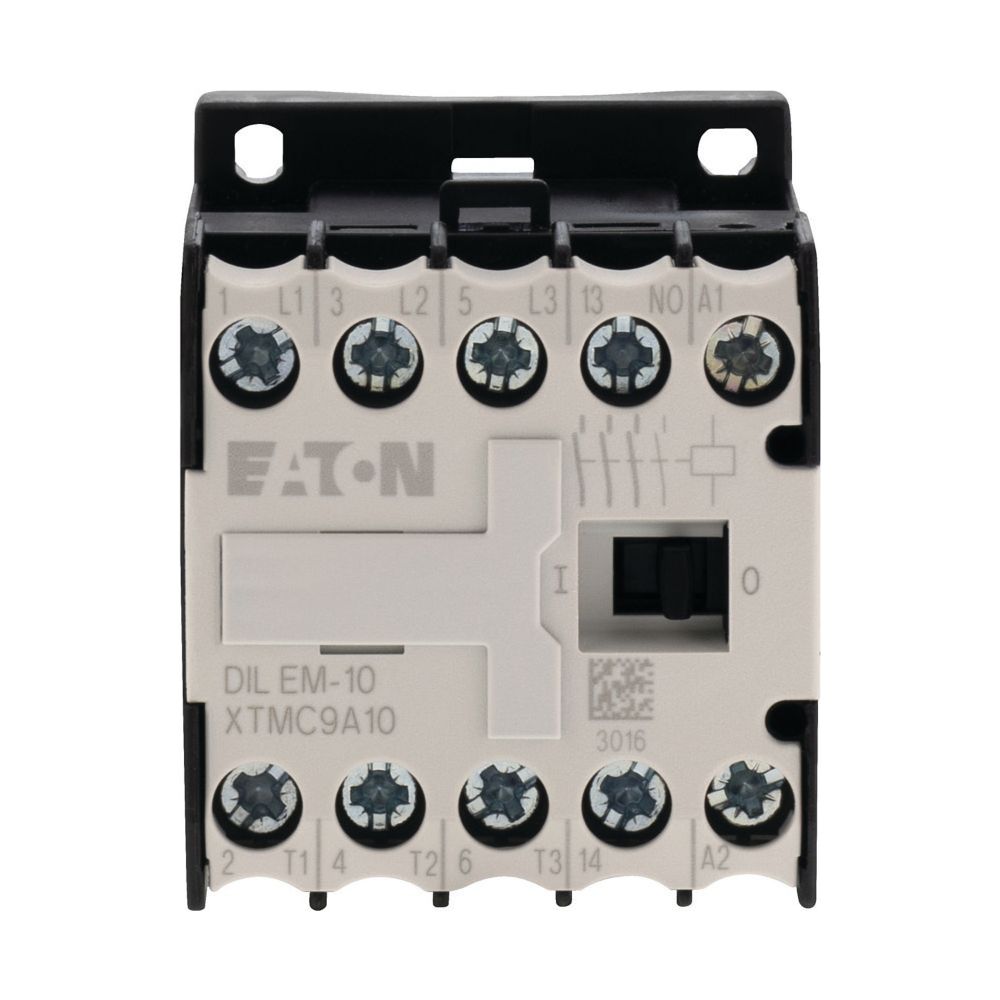

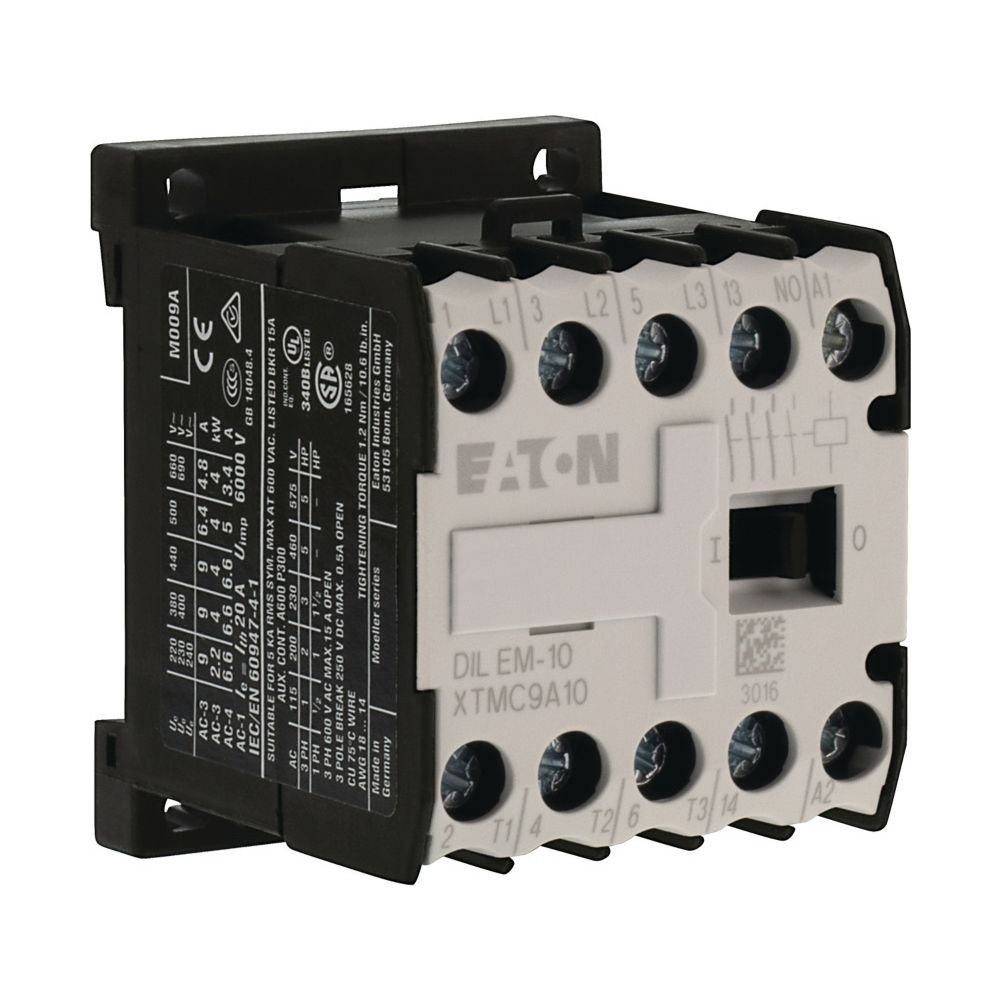

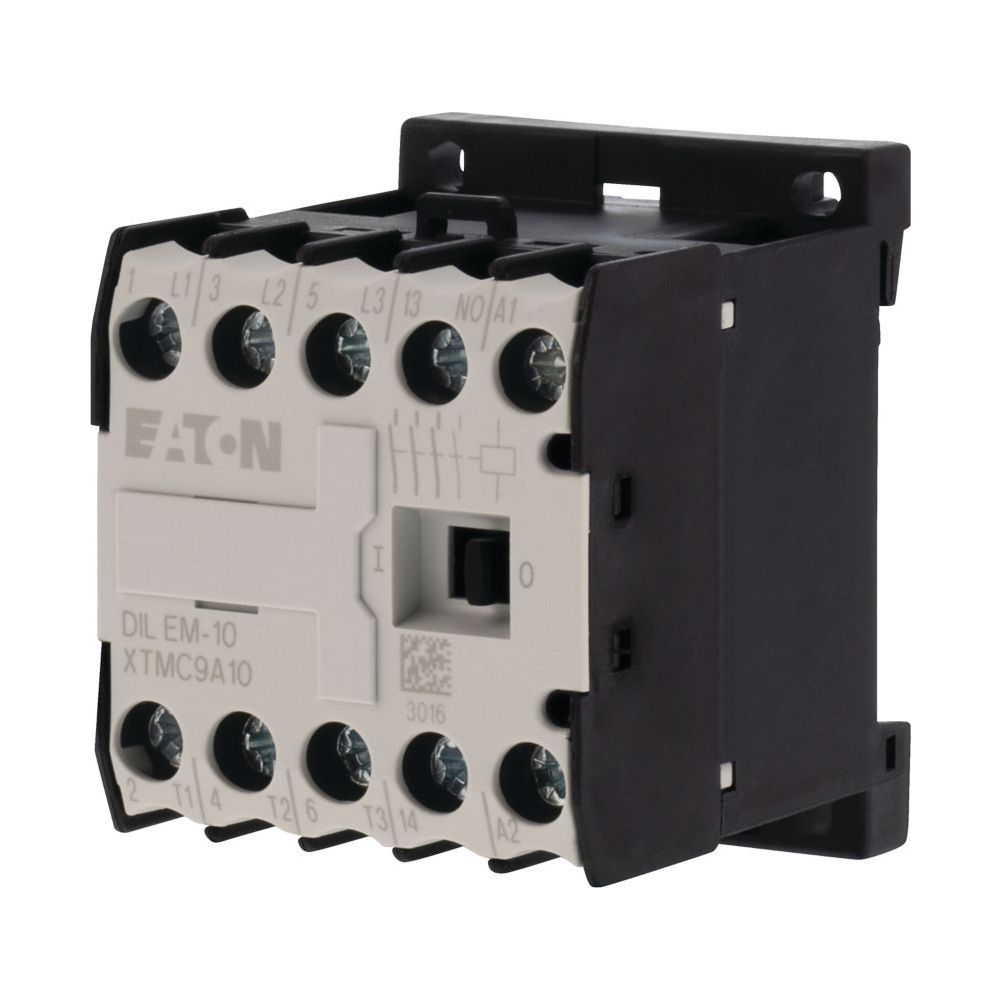

Eaton Leistungsschütz DILEM DILEM-10, 4kW, 3-polig, 230V/240V, 1 S

Das Leistungsschütz aus der Eaton Moeller series DILEM ist für das Schalten von Motoren und ohmschen Lasten konzipiert. Es zeichnet sich durch eine kompakte Bauweise aus und ist für den Einsatz mit Motoren der Effizienzklasse IE3 geeignet. Die Betätigung erfolgt über Wechselstrom, wobei das Gerät flexibel per Schnappbefestigung auf einer Hutschiene oder mittels Schraubbefestigung montiert werden kann.

Vielseitige Einsatzmöglichkeiten

Das Leistungsschütz deckt verschiedene Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Bemessungsbetriebsstrom von 9 A im AC-3-Betrieb bietet es eine zuverlässige Schaltleistung für industrielle Anwendungen. Die Anschlusstechnik mit Schraubklemmen ermöglicht eine sichere Kontaktierung.

Robuste Konstruktion

Das Gerät ist in der Schutzart IP20 ausgeführt und bietet einen Berührungsschutz bei senkrechter Betätigung von vorne. Mit einer mechanischen Lebensdauer von bis zu 10 Millionen Schaltspielen ist das Schütz auf eine hohe Zuverlässigkeit im Dauerbetrieb ausgelegt. Die Klimafestigkeit stellt den Betrieb auch unter anspruchsvollen Umgebungsbedingungen sicher.

Dieses Leistungsschütz überzeugt durch seine hohe Schaltzuverlässigkeit und die Eignung für moderne IE3-Motoren. Mit einer Bemessungsleistung von 4 kW bei 400 V und einer kompakten Breite von 45 mm lässt es sich effizient in Schaltanlagen integrieren. Die robuste Ausführung mit Schraubanschlüssen und die flexible Montage machen es zu einer vielseitigen Lösung für anspruchsvolle Steuerungsaufgaben.

Technische Daten

• Bemessungsbetriebsleistung (400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsstrom (AC-4, 400 V): 6,6 A
• Polzahl: 3-polig
• Steuerspannung (50 Hz): 230 V
• Steuerspannung (60 Hz): 240 V
• Schutzart: IP20
• Breite: 45 mm
• Höhe: 58 mm
• Tiefe: 52 mm
