Beschreibung

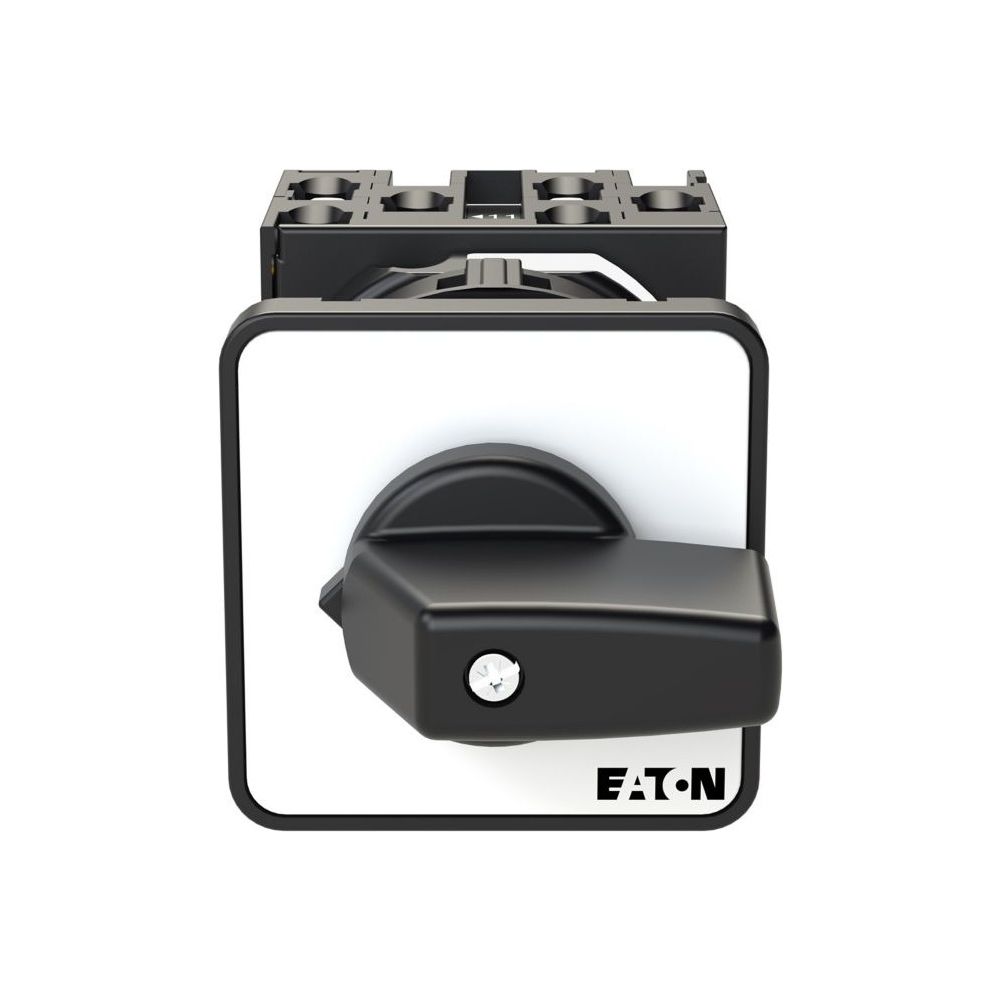

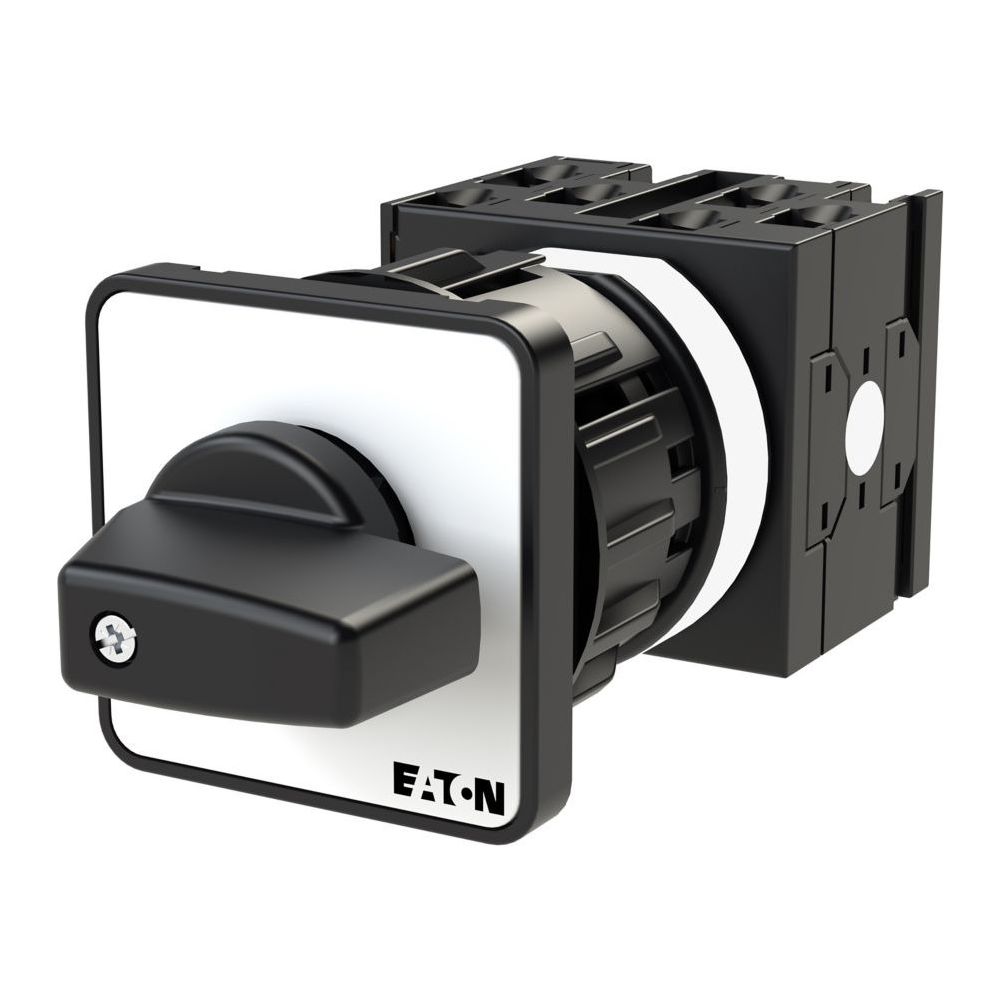

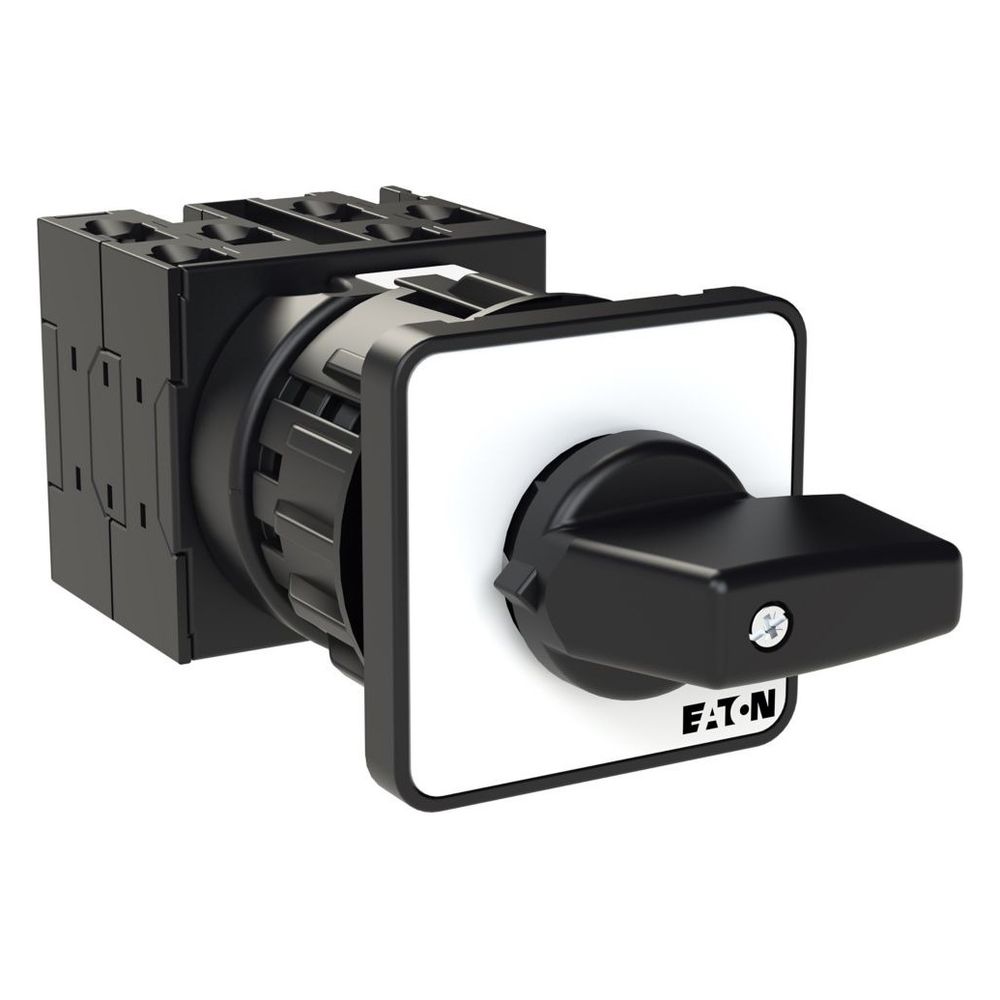

Eaton Stufenschalter T0 T0-3-8233/EZ, 20 A, 3 Kontakteinheiten, 6 Kontakte, 48x48mm
Der Eaton Moeller T0 Stufenschalter ist ein robuster Steuerschalter für den Zentraleinbau, der für einen Bemessungsdauerstrom von 20 A ausgelegt ist. Mit seinen 6 Schaltstellungen und einem Schaltwinkel von 45 Grad ermöglicht er eine präzise Steuerung in industriellen Anwendungen. Das Gerät zeichnet sich durch eine mechanische Lebensdauer von 400.000 Schaltvorgängen aus und ist frontseitig gemäß IP65 sowie NEMA 12 geschützt.
Funktionsweise und Montage
Der Nockenschalter ist als Einbaugerät konzipiert und verfügt über drei Kontakteinheiten mit insgesamt sechs Kontakten. Die Betätigung erfolgt über einen schwarzen Knebelgriff, wobei das Schaltverhalten rastend ohne Nullstellung ausgeführt ist. Dank der flexiblen Einbaulage und der kompakten Frontschildgröße von 48x48 mm lässt sich der Schalter effizient in Schaltanlagen integrieren. Die Anschlussklemmen sind für Schraubverbindungen mit einem Anzugsdrehmoment von 1 Nm ausgelegt.
Zuverlässigkeit im Betrieb
Das Gerät erfüllt die Anforderungen der Normen IEC/EN 60947 sowie VDE 0660 und ist für den Einsatz unter anspruchsvollen Bedingungen geeignet. Die Kontaktzuverlässigkeit ist statistisch mit einem Ausfall pro 100.000 Schaltvorgängen bei 24 V DC und 10 mA definiert. Durch die robuste Bauweise und die Eignung als Motortrennschalter bietet der Schalter eine Lösung für die Steuerung von Nebenstromkreisen.
Dieser Stufenschalter überzeugt durch seine Langlebigkeit und hohe Schaltleistung bei einer maximalen Betriebsspannung von 690 V AC. Mit einem Bemessungsdauerstrom von 20 A und der frontseitigen Schutzart IP65 ist er für den professionellen Einsatz in der Steuerungstechnik geeignet. Die rastende Schaltfunktion ohne Nullstellung sorgt für eine klare Bedienung in allen sechs Schaltstufen.
Technische Daten
- Bemessungsdauerstrom: 20 A
- Anzahl Schaltstellungen: 6
- Schaltwinkel: 45 °
- Schutzart frontseitig: IP65, NEMA 12
- Mechanische Lebensdauer: 400.000 Schaltvorgänge
- Frontschildgröße: 48x48 mm
- Anzahl Kontakte: 6
- Schaltverhalten: Rastend, ohne Nullstellung
- Montageart: Zentraleinbau
- Max. Betriebsspannung: 690 V AC
Technische Daten
| Hersteller | Eaton |
| Anzahl Baueinheiten | 3 |
| Anzahl der Kontakte | 6 |
| Artikelnummer | EATON-043599 |
| Beschriftung | 1-6 |
| Betätigertyp | Wählschalter |
| EAN | 4015080435990 |
| EAN-13 | 4015080435990 |
| Einbaulage | beliebig |
| Frontschildgröße | 48x48 |
| Gerätebauart | Einbaugerät |
| Gewicht | 0,184 kg |
| Mit Nullstellung | Nein |
| Modellcode | T0-3-8233 / EZ |
| Montageart | Zentraleinbau |
| Polzahl | 1-polig |
| Produkt Länge/Tiefe | 115 |
| Produktbreite | 48 |
| Produktgewicht | 0,153 |
| Produkthöhe | 48 |
| Produktkategorie | Steuerschalter |
| Schaltwinkel | 45 |
| Schutzart | IP65 NEMA 1 NEMA 12 |
| Stufenanzahl | 6 (45°) |
| Typ | Stufenschalter |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
