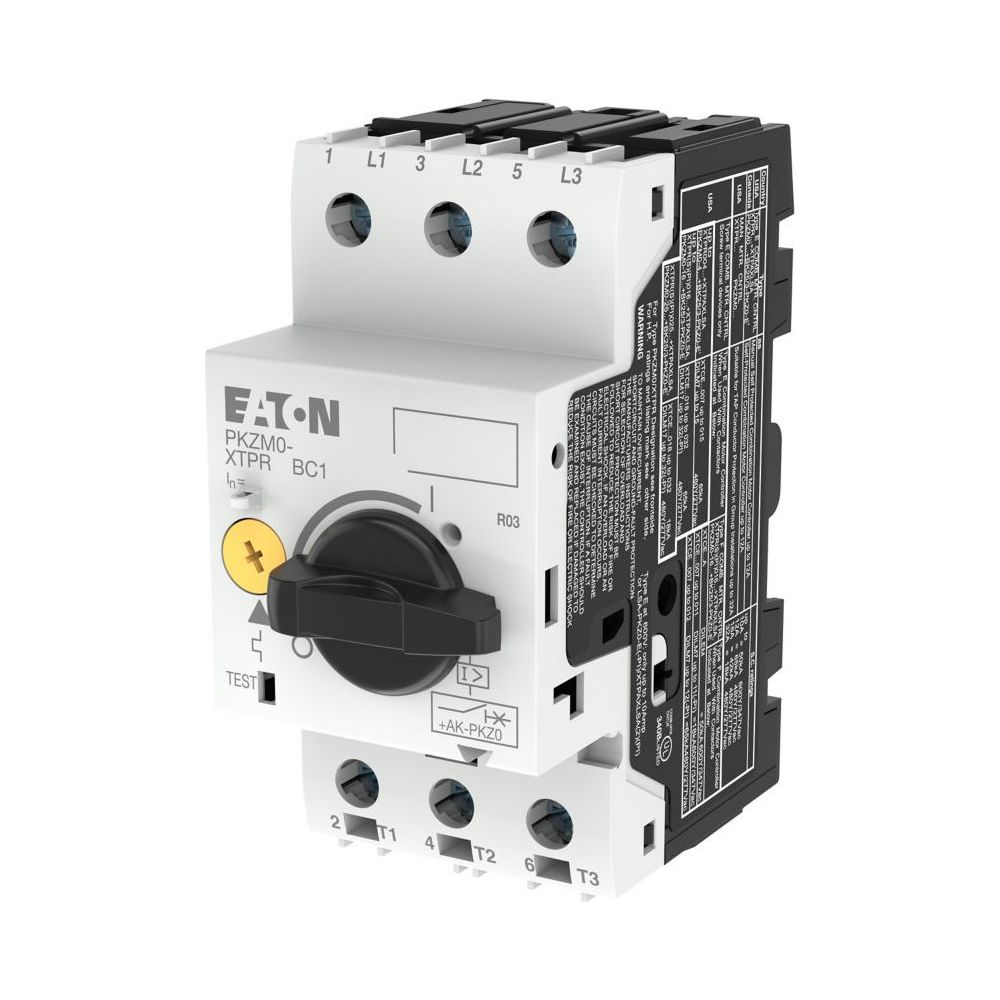

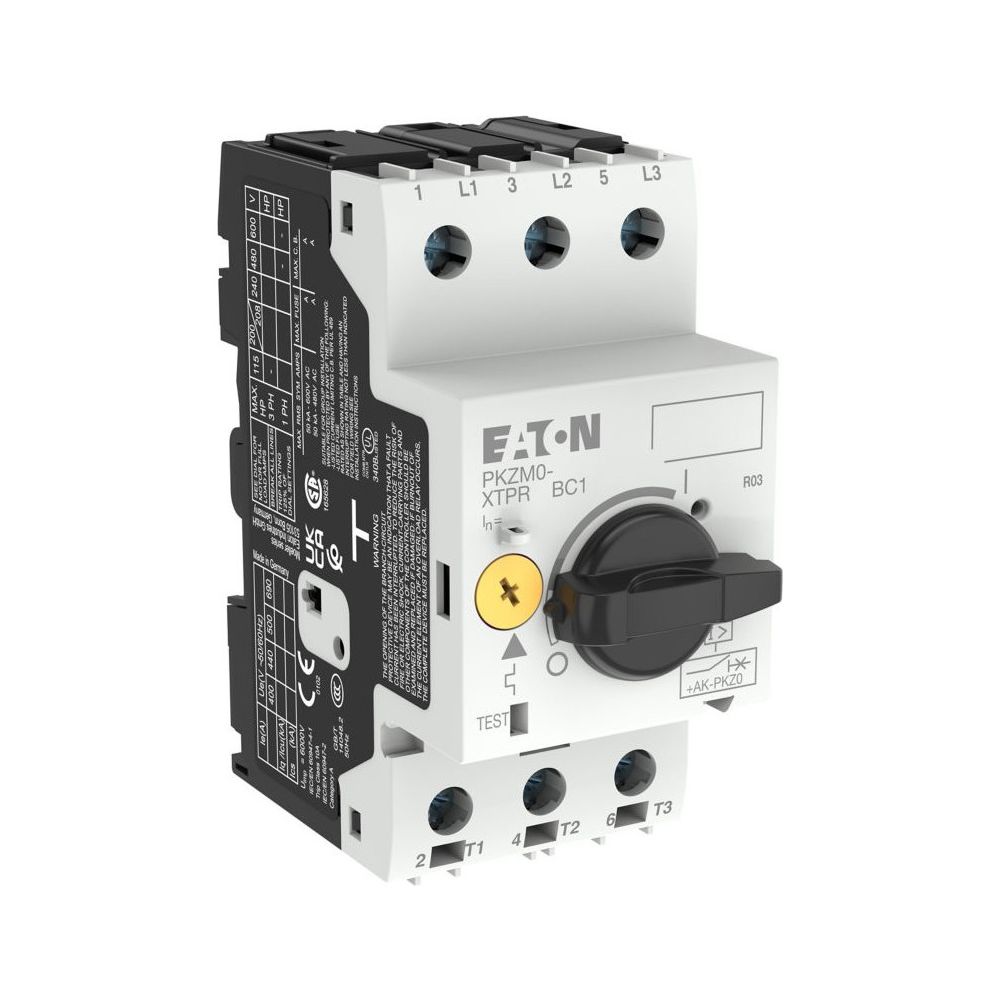

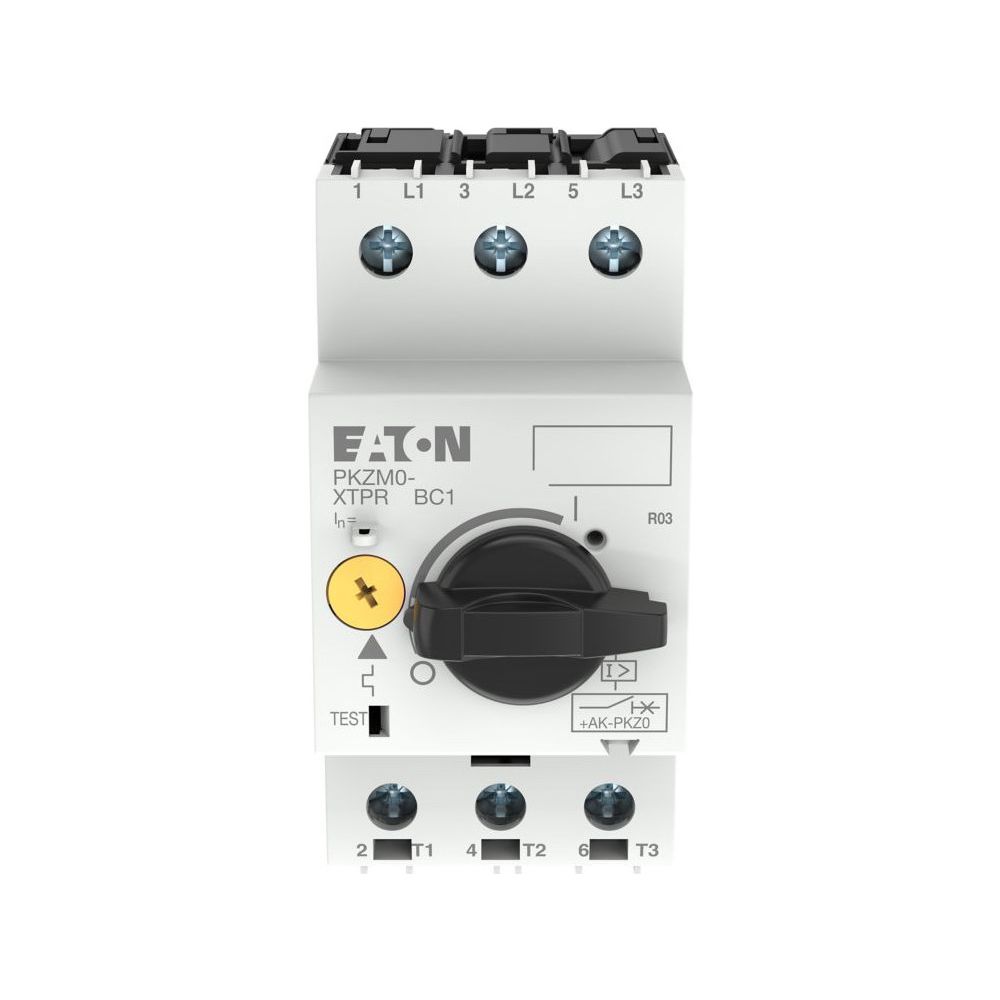

Eaton Motorschutzschalter PKZM0 PKZM0-16, 7,5kW, 10-16A

Dieser dreipolige Motorschutzschalter von Eaton dient dem Schutz von Motoren und Anlagen. Das Gerät ist für eine Bemessungsbetriebsleistung von 7,5 kW bei 400 V ausgelegt und verfügt über einen einstellbaren Überlastauslöser im Bereich von 10 bis 16 A. Dank der thermomagnetischen Auslösetechnik und der Phasenausfallempfindlichkeit eignet sich das Modell für den professionellen Einsatz in der Elektroinstallation.

Funktionsweise und Montage

Der Motorschutzschalter besitzt einen unverzögerten Kurzschlussauslöser, der fest auf das 15,5-fache des Bemessungsstroms eingestellt ist. Die Bedienung erfolgt über einen Drehknopf mit Schaltanzeige für die Zustände Ein, Aus und Ausgelöst. Die Montage ist flexibel durch Schraub- oder Schnappmontage auf Hutschienen möglich. Mit einer Breite von 45 mm lässt sich das Gerät platzsparend in Schaltschränken integrieren und ist für IE3-Motoren geeignet.

Sicherheit und Anschluss

Das Gerät entspricht der Schutzart IP20 und bietet einen Berührungsschutz nach EN 50274, der finger- und handrückensicher ausgeführt ist. Der Anschluss des Hauptstromkreises erfolgt über Schraubklemmen. Mit einer Bemessungsbetriebsspannung von 690 V und einem Kurzschlussstrom von 50 kA ist eine hohe Betriebssicherheit in verschiedenen elektrischen Umgebungen sichergestellt.

Durch die Kombination aus präziser Überlastüberwachung und hoher Kurzschlussfestigkeit bietet dieser Motorschutzschalter eine effiziente Lösung für den Anlagenschutz. Mit einem Einstellbereich von 10 bis 16 A und einer Leistung von 7,5 kW bei 400 V deckt er ein breites Spektrum an Motoranwendungen ab.

Technische Daten

• Bemessungsbetriebsleistung (400 V): 7,5 kW
• Einstellbereich Überlastauslöser: 10 - 16 A
• Bemessungsdauerstrom: 16 A
• Kurzschlussstrom Icu: 50 kA
• Bemessungsbetriebsspannung: 690 V
• Polzahl: 3
• Auslösetechnik: thermomagnetisch
• Schutzart: IP20
• Breite: 45 mm
• Höhe: 93 mm
• Tiefe: 76 mm
