Beschreibung

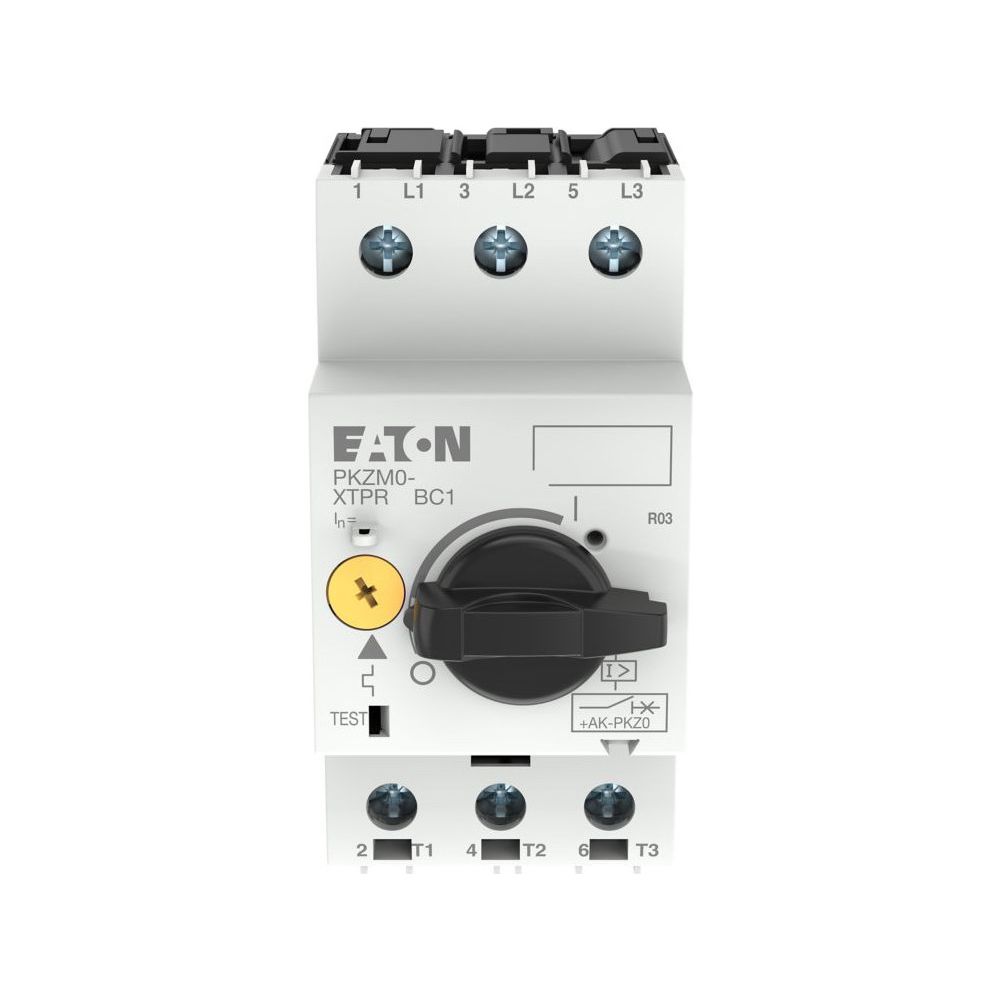

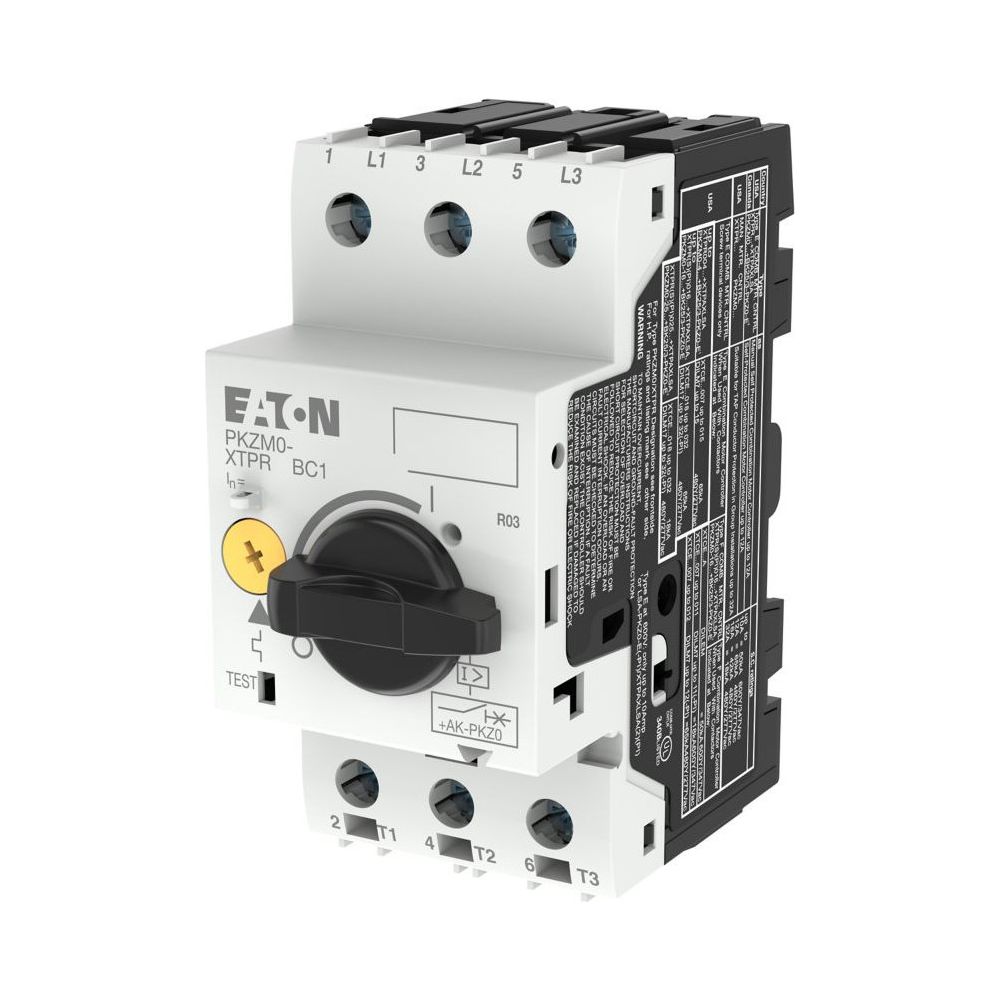

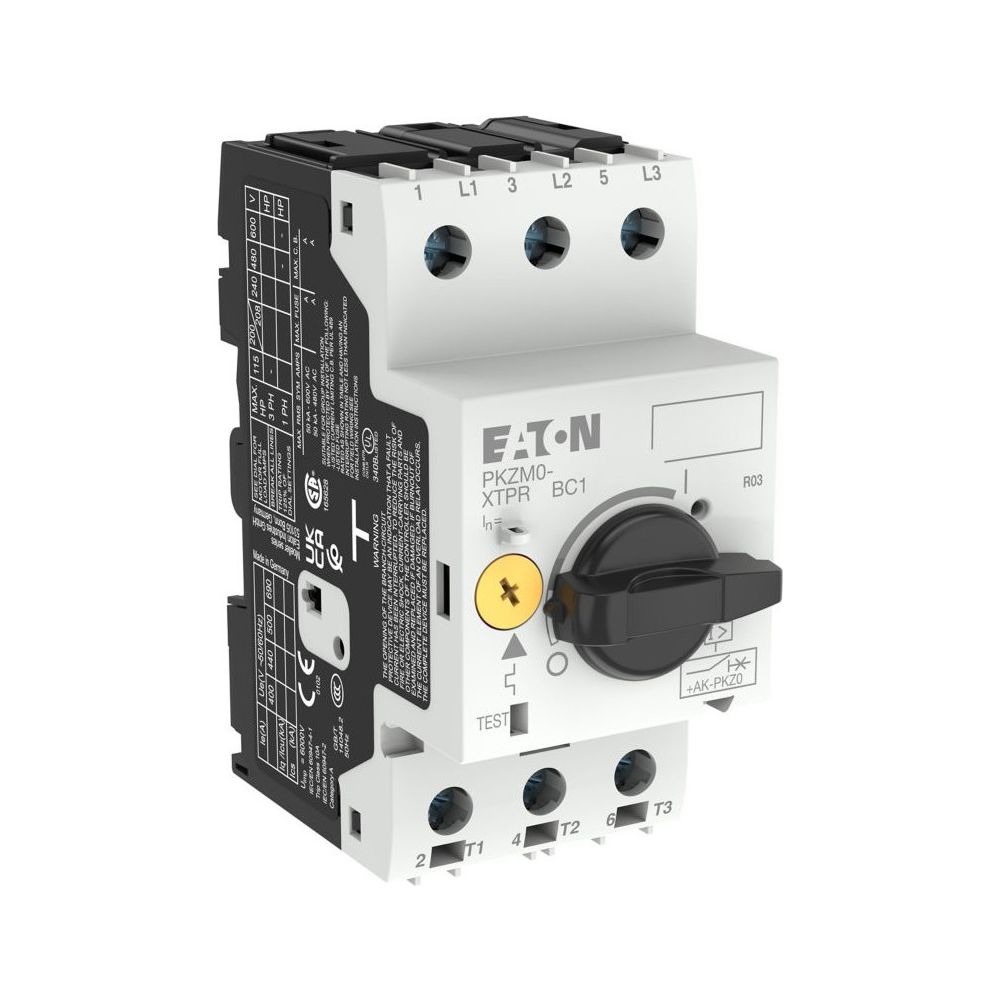

Eaton Motorschutzschalter PKZM0 PKZM0-25, 12,5kW 20-25A, Schraubklemmen
Dieser dreipolige Motorschutzschalter der Baureihe PKZM0 von Eaton dient dem Schutz von Motoren und Anlagen. Das Gerät arbeitet mit einer thermomagnetischen Auslösetechnik, verfügt über einen einstellbaren Überlastauslöser im Bereich von 20 bis 25 A und ist für eine Bemessungsbetriebsspannung von 690 V ausgelegt. Dank der kompakten Bauweise und flexiblen Montageoptionen eignet sich der Schalter für den professionellen Einsatz in der industriellen Haustechnik.
Funktionsweise und Montage
Der Motorschutzschalter ist mit einem unverzögerten Kurzschlussauslöser ausgestattet, der fest auf 15,5-mal den Bemessungsstrom eingestellt ist. Das Gerät ist phasenausfallempfindlich gemäß IEC/EN 60947-4-1. Die Installation erfolgt wahlweise über eine Schraub- oder Schnappmontage auf einer Hutschiene. Die Bedienung erfolgt über einen Drehantrieb mit Schaltanzeige für die Zustände Ein, Aus und Ausgelöst. Der Anschluss des Hauptstromkreises wird über Schraubklemmen realisiert.
Sicherheit und Schutz
Das Gerät entspricht der Schutzart IP20 und ist fingersicher nach VDE 0106 T. 100 ausgeführt, was einen hohen Berührungsschutz im Betrieb sicherstellt. Mit einer Verlustleistung von 7,04 W ist der Schalter effizient und für IE3-Motoren geeignet. Das System kann durch optional erhältliches Zubehör wie Hilfsschalter oder Spannungsauslöser ergänzt werden.
Durch die Kombination aus präziser thermomagnetischer Auslösung und einer hohen Kurzschlussfestigkeit von 50 kA bei 400 V bietet dieser Motorschutzschalter eine langlebige Lösung für Motorstarter-Anwendungen. Mit einer Bemessungsleistung von 12,5 kW bei 400 V und einem einstellbaren Überlastbereich von 20 bis 25 A deckt er ein breites Spektrum an Einsatzmöglichkeiten ab und unterstützt einen sicheren Anlagenbetrieb.
Technische Daten
- Bemessungsbetriebsleistung (400 V): 12,5 kW
- Einstellbereich Überlastauslöser: 20 - 25 A
- Bemessungsdauerstrom: 25 A
- Kurzschlussstrom Icu: 50 kA
- Bemessungsbetriebsspannung: 690 V
- Polzahl: 3
- Auslösetechnik: thermomagnetisch
- Schutzart: IP20
- Breite: 45 mm
- Verlustleistung: 7,04 W
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-046989 |
| Auslösetechnik | thermomagnetisch |
| Breite | 45 |
| EAN-13 | 4015080469896 |
| Gewicht | 0,309 kg |
| Höhe | 93 |
| Kurzschlussstrom Icu | 50 |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Spannung | 690 |
| Tiefe | 76 |
| Verlustleistung | 7,04 |
| WEEE-Nr. | 92318050 |
