Beschreibung

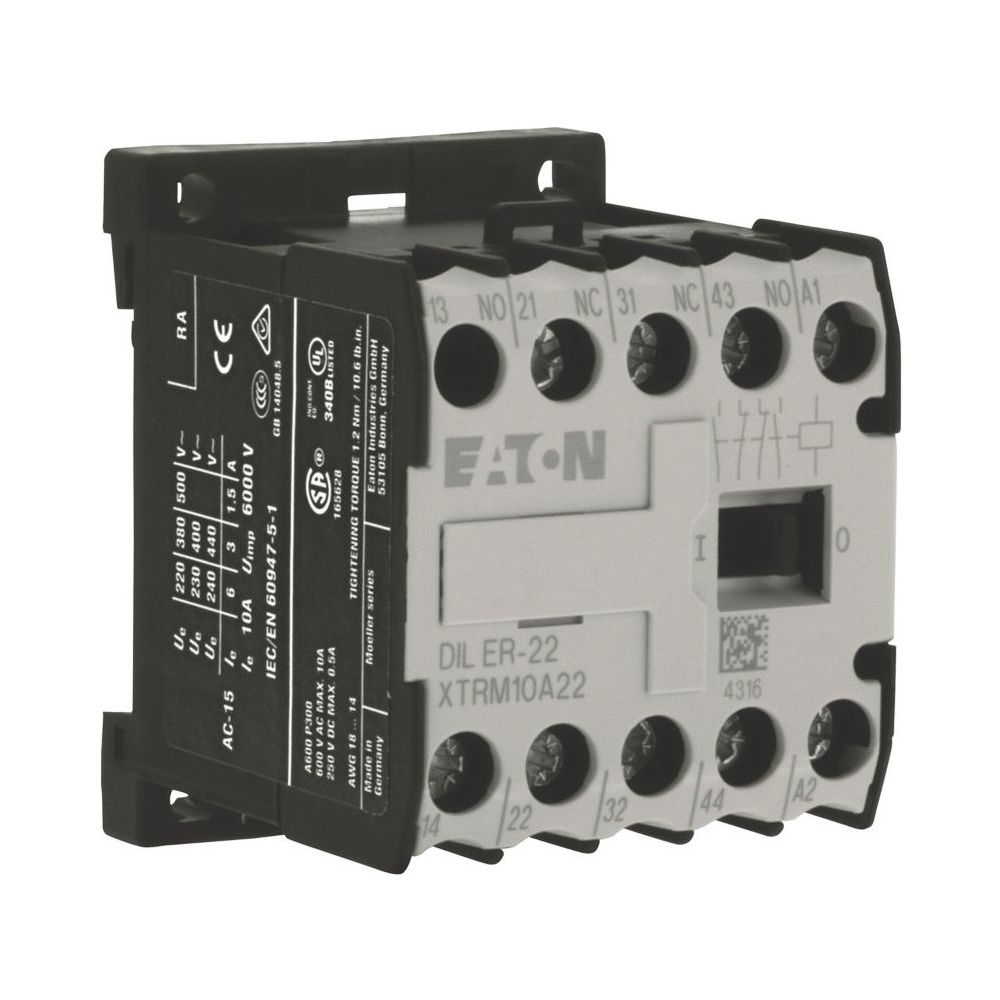

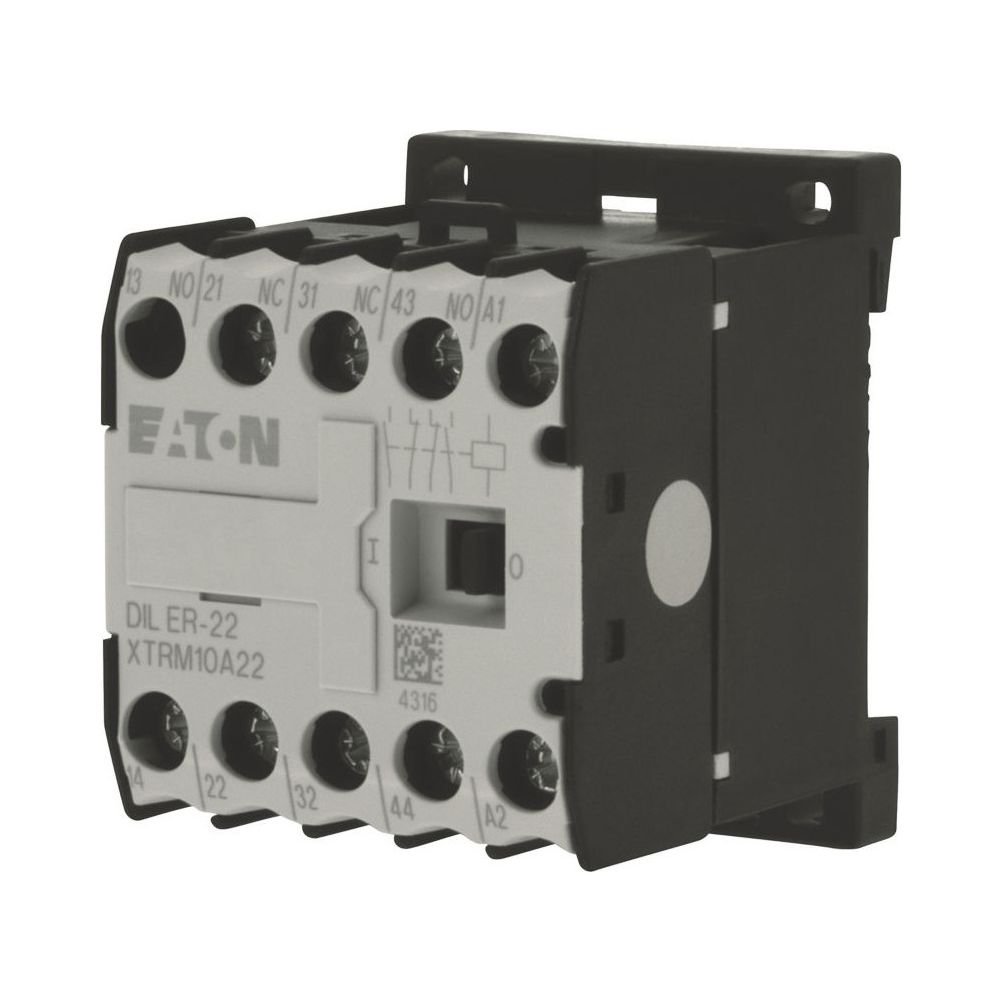

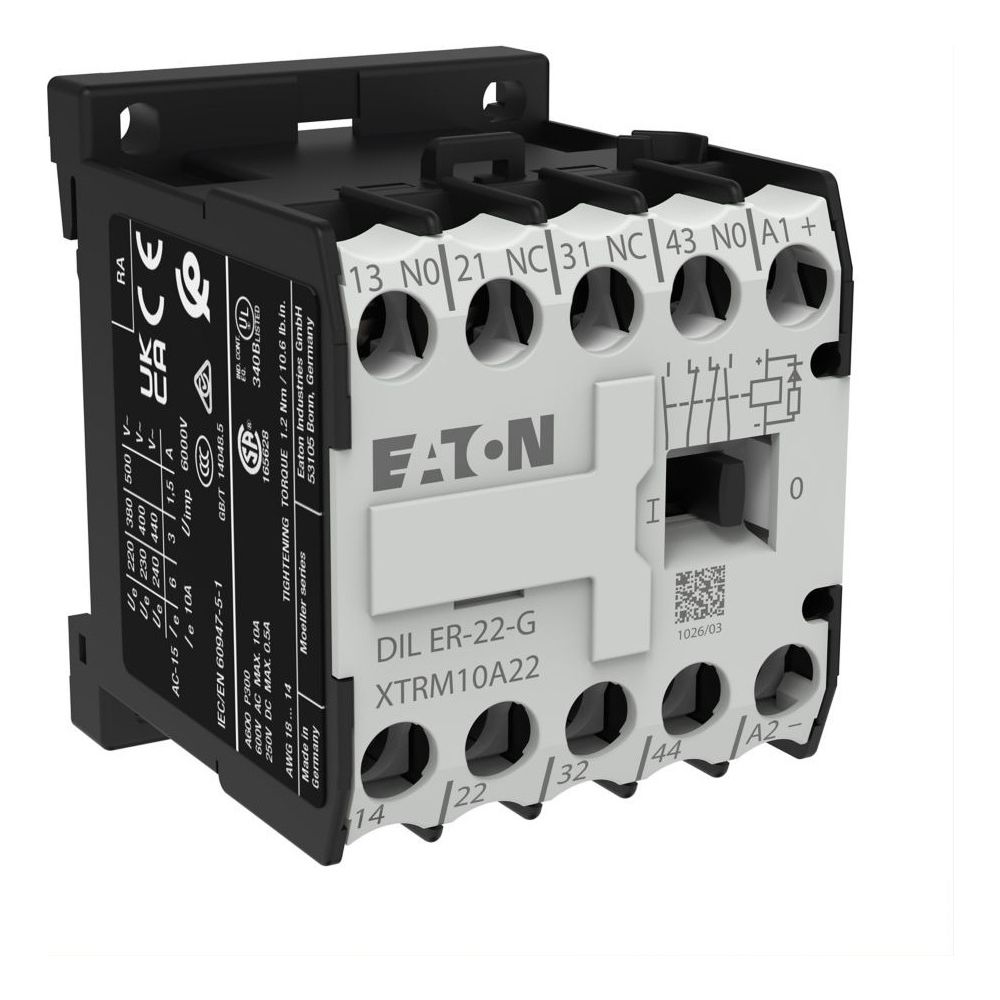

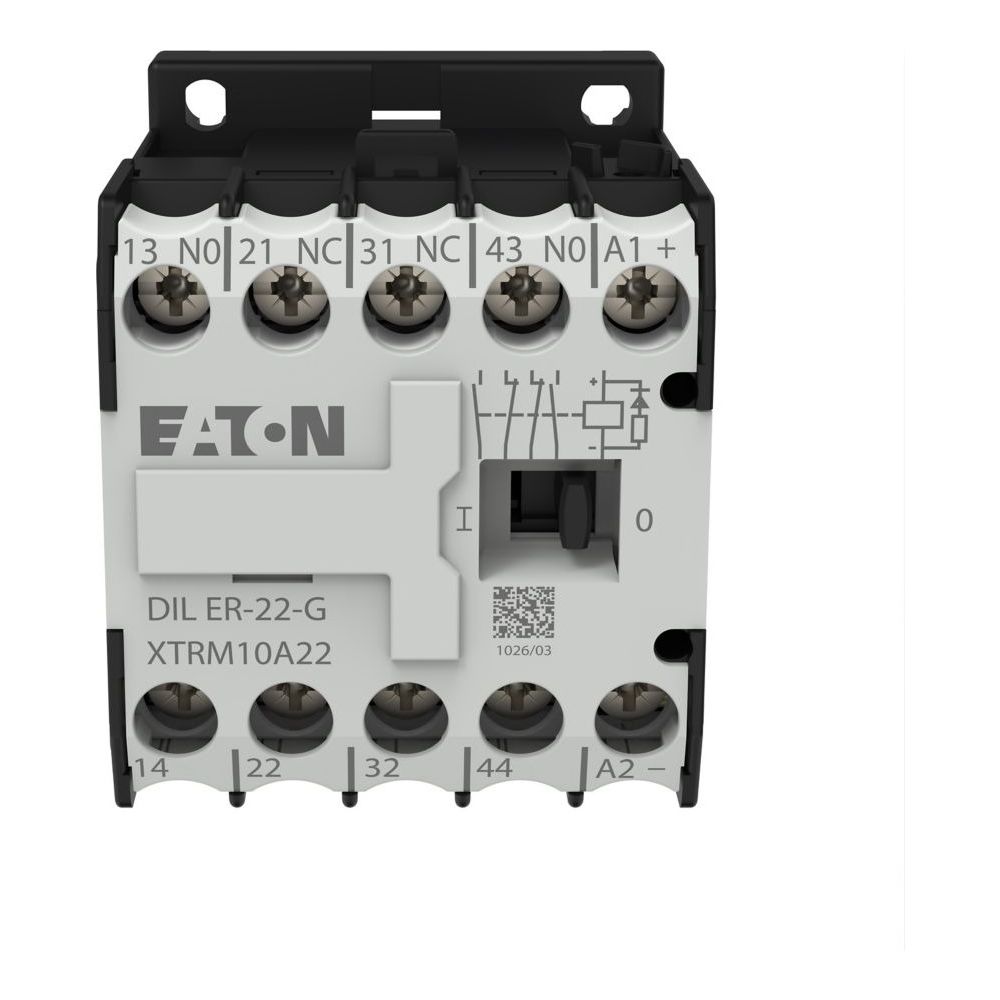

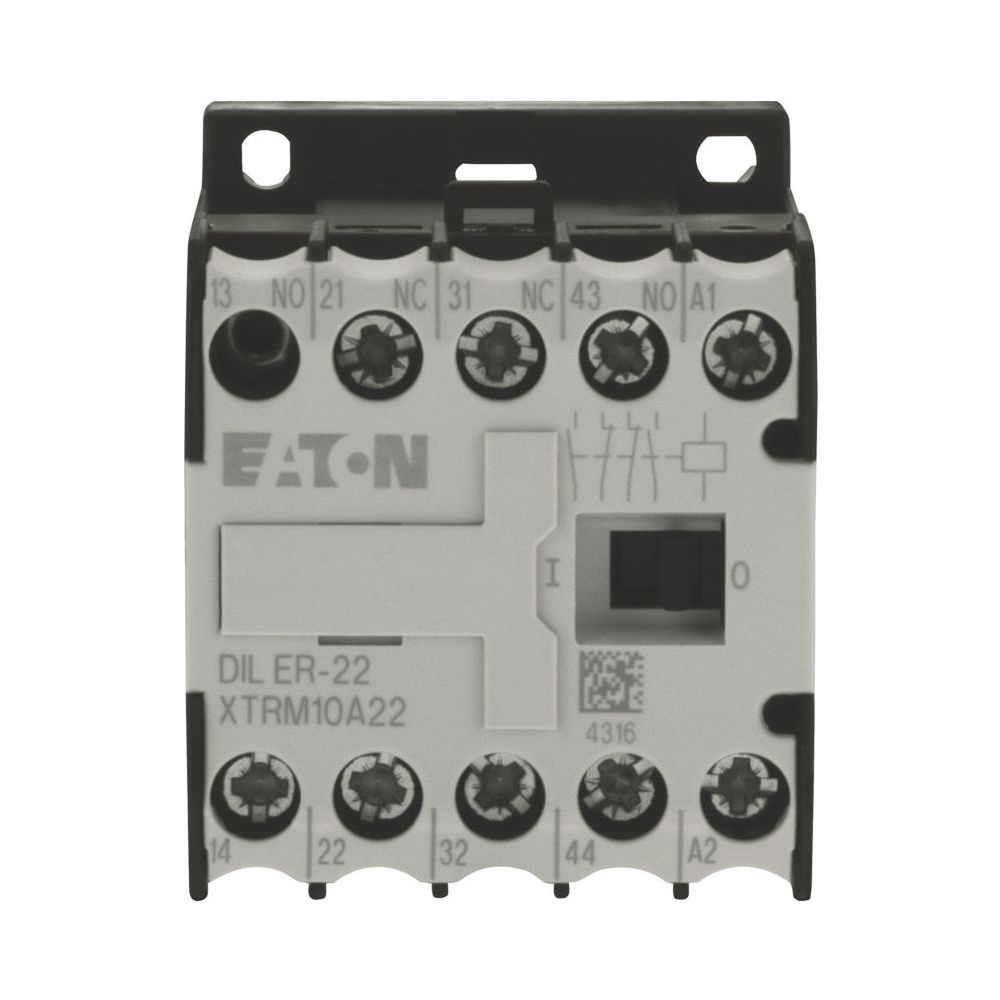

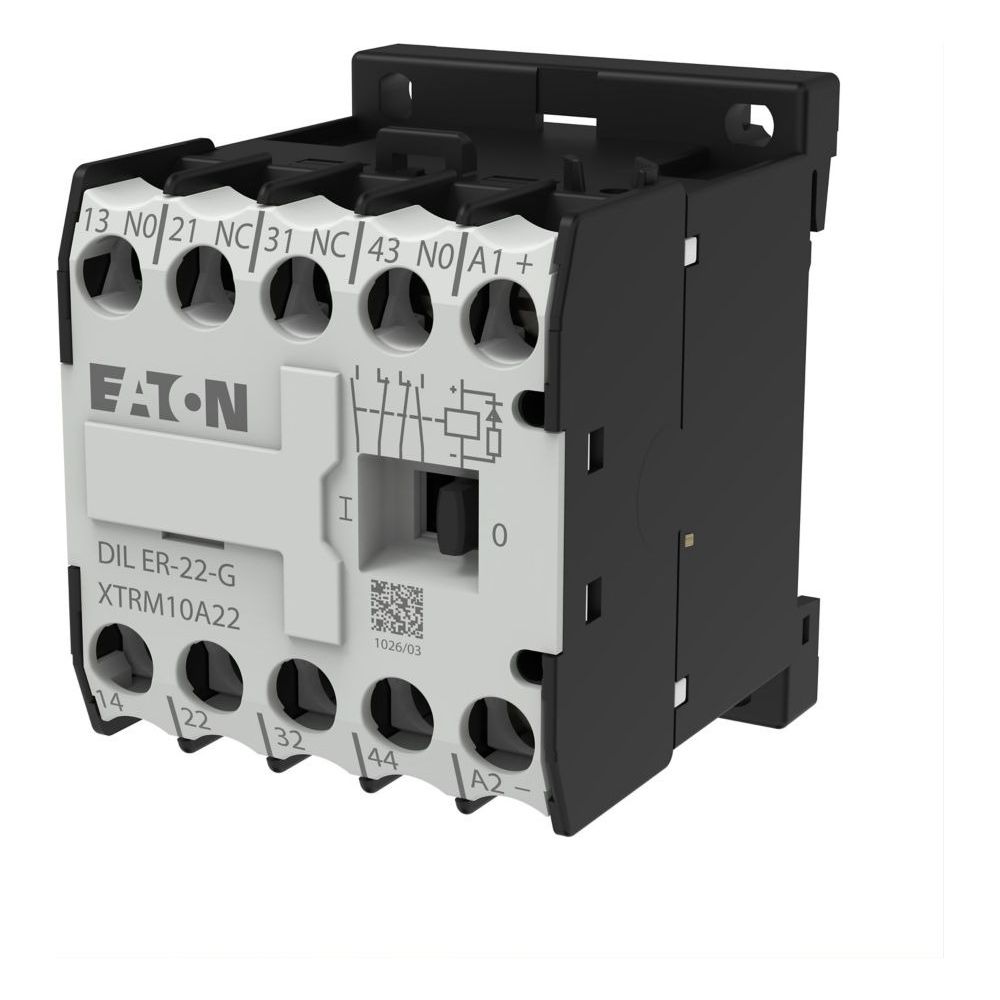

Eaton Hilfsschütz DILER DILER-22-G, 24V DC, 2 Schließer, 2 Öffner, Schraubklemmen
Das Hilfsschütz aus der DILER-Serie von Eaton Moeller ist ein kompaktes Steuerrelais für die Gleichstrombetätigung. Es verfügt über zwei Schließer- und zwei Öffnerkontakte und ist für den direkten Einsatz in Steuerungen, beispielsweise durch eine SPS, konzipiert. Dank der integrierten Schutzbeschaltung der Spule und der zwangsgeführten Kontakte eignet sich das Gerät für zuverlässige Schaltaufgaben in industriellen Anwendungen.
Zuverlässige Steuerungstechnik
Das Mini-Schütz ist für eine Betriebsspannung von 24 V DC ausgelegt und zeichnet sich durch eine hohe Kontaktzuverlässigkeit aus. Die Anschlusstechnik erfolgt über robuste Schraubklemmen, die eine sichere Verbindung ermöglichen. Mit einer Schutzart von IP20 ist das Gerät für den Einbau in Schaltschränken optimiert und kann flexibel auf DIN-Schienen oder mittels Schraubmontage befestigt werden.
Sicherheit und Normkonformität
Die Konstruktion umfasst zwangsgeführte Kontakte gemäß EN 60947-5-1, was einen sicheren Betrieb in Steuerkreisen unterstützt. Das Gerät bietet eine sichere Trennung zwischen Spule und Hilfskontakten sowie zwischen den Hilfskontakten selbst. Die mechanische Lebensdauer ist auf 20 Millionen Schaltspiele ausgelegt, was eine hohe Langlebigkeit im Dauerbetrieb ermöglicht.
Technische Daten
- Betriebsspannung DC: 24 V
- Kontakte: 2 Schließer, 2 Öffner
- Bemessungsbetriebsstrom (AC-15, 220-240 V): 6 A
- Bemessungsbetriebsstrom (AC-15, 380-415 V): 3 A
- Thermischer Nennstrom: 10 A
- Schutzart: IP20
- Mechanische Lebensdauer: 20.000.000 Schaltspiele
- Breite: 45 mm
- Höhe: 58 mm
- Tiefe: 54 mm
Das Hilfsschütz überzeugt durch seine kompakte Bauweise und die integrierte Schutzbeschaltung, die eine direkte Ansteuerung ermöglicht. Mit einem thermischen Nennstrom von 10 A und einer hohen mechanischen Lebensdauer von 20 Millionen Schaltspielen bietet es eine zuverlässige Lösung für anspruchsvolle Steuerungsaufgaben. Die Kombination aus zwei Schließern und zwei Öffnern sowie die Eignung für SPS-Anwendungen machen es zu einer vielseitigen Komponente in der modernen Automatisierungstechnik.
Technische Daten
| Hersteller | Eaton |
| Anwendung | Hilfsschütze |
| Artikelnummer | EATON-010042 |
| Betriebsspannung DC | 24 - 220 |
| Breite | 45 |
| Codenummer | 22E |
| EAN | 4015080100423 |
| EAN-13 | 4015080100423 |
| Einschaltdauer | 100 |
| Gewicht | 0,22 kg |
| Höhe | 58 |
| Mit LED-Anzeige | Nein |
| Modellcode | DILER-22-G(24VDC) |
| Produkt Länge/Tiefe | 54 |
| Produktbreite | 45 |
| Produktgewicht | 0,206 |
| Produkthöhe | 58 |
| Produktkategorie | DILER Mini-Schütz |
| Schließer | 2 |
| Schließer, voreilend | 0 |
| Schnittstelle | Nein |
| Schutzart | IP20 |
| Spannungsart | DC |
| Tiefe | 54 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 2 |
| Öffner, verzögert | 0 |
| WEEE-Nr. | 92318050 |
